Як з дапамогай цаглянай печы зрабіць паравое ацяпленне ў

Пры выбары сістэмы ацяплення рэкамендуецца спыняцца на той, паліва для якой у дадзеным раёне маецца з лішкам. Бо газ у аддаленыя месцы яшчэ не дайшоў, шматлікія імкнуцца ўсталяваць ацяпляльныя прылады, якія выкарыстоўваюць цвёрдае або вадкае паліва. Наша задача сёння растлумачыць, як зрабіць паравое ацяпленне сваімі рукамі з дапамогай цеплаабменніка, усталяванага ў цагляную печ.

Цепланосбітам у такой сістэме будзе альбо вада, альбо пар. Сёння нас цікавіць другі варыянт, хоць гэтыя дзве сістэмы часта блытаюць паміж сабой. Адрозненні ў іх ёсць і досыць сур'ёзныя, таму ў жылых дамах дазваляецца выкарыстоўваць толькі вадзяной контур. Звязана гэта з небяспечнай эксплуатацыяй паравога ацяплення, калі патрабуецца нагрэць вадкасць да тэмпературы вышэй 100? С.

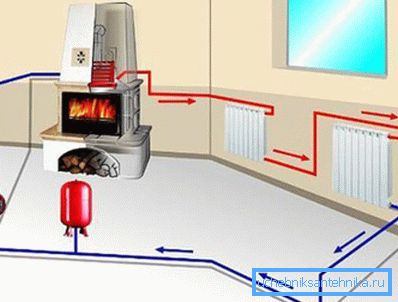

Сістэма паравога ацяплення з цеплаабменнікам ў печы

У той жа час яго кошт ніжэй вадзянога, а сучасныя меры абароны дазваляюць пазбегнуць катастрафічных наступстваў. Аднак мантаж паравога ацяплення, да прыкладу, ад цаглянай печы патрабуе шмат сіл і часу. Ніжэй даведаемся пра гэта больш дэталёва.

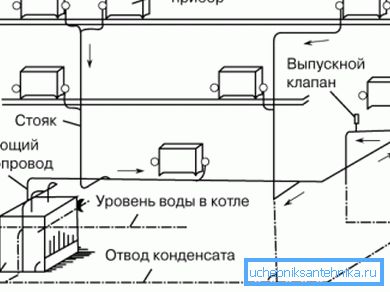

Правільны мантаж паравога ацяплення ў прыватным доме

Прынцып працы

Зараз разгледзім адрозненне паміж двума сістэмамі, каб вы не блыталіся. Таксама будзе расказана аб перавагах і недахопах такой сістэмы абагравання памяшканняў.

Разгледзім дэталёва, што такое апал з дапамогай пара:

  1. У ёмістасці да кіпення даводзіцца вада, якая паступова ператвараецца ў пар.
  2. Затым ён па трубаправодзе паступае ў радыятары, якія і аддаюць яго цёпла памяшканні.
  3. У батарэях цепланосбіт кандэнсуецца.
  4. Ўтварылася вада сцякае ў пашыральны бак і зноў паступае ў цеплаабменнік.

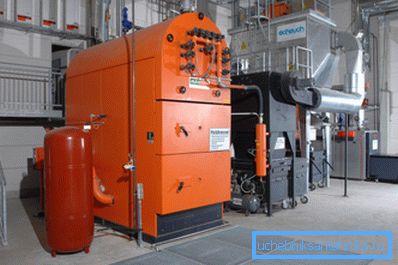

Прамысловыя катлы для паравога ацяплення могуць працаваць на дровах
перавагі
  1. Пераўзыходзіць вадзяны апал па цеплааддачы.
  2. Прагравае памяшканне ў 3 разы хутчэй.
  3. Эрганамічнасць сістэмы.
  4. Для працы патрабуецца невялікая па габарытах абсталяванне, з-за чаго кошт сістэмы нізкая.
  5. У халодны час трубы ў неацяпляемым доме не замерзнуць. Гэта дазваляе за кароткі прамежак часу запусціць ацяпленне на дачы зімой. Толькі перад ад'ездам трэба пераканацца, што ўсе паліва цалкам прагарэла.
недахопы Разгледзім негатыўныя фактары дадзенай сістэмы абагравання і як іх можна ліквідаваць:
  • тэмпература рэгістраў ацяплення перавышае 100 ° С, таму гэта можа прадстаўляць небяспеку для жывёл і дзяцей. Ліквідаваць можна з дапамогай спецыяльных экранаў ці панэляў;
  • шум пры працы сістэмы. Ліквідацыю - выкарыстанне антишумовых кранштэйнаў і ўстаноўка парагенератара ў асобным памяшканні;
  • цяжка кіраваць тэмпературным рэжымам. Ліквідаваць дадзеную праблему досыць цяжка;
  • няма магчымасці ўладкаваць цёплы вадзяной падлогу, хоць можна ўсталяваць плёнкавыя інфрачырвоныя.

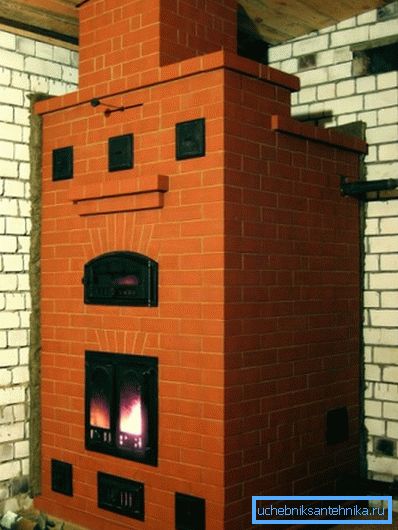

Цагляныя печы для паравога ацяплення з цеплаабменнікам

Рада: генератарам для паравога ацяплення можа служыць кацёл, які працуе на адпрацаваным алеі. Такія сістэмы нярэдка ўсталёўваюць у падсобных памяшканнях і ў гаражы.

Звярніце ўвагу на тое, што непажадана цагляную печ з парагенератарам выкарыстоўваць і для падрыхтоўкі ежы, таму што летам яе выкарыстоўваць нельга. Лепш на гэты час прыдумаць альтэрнатыўны варыянт. Не варта таксама ўжываць для трубаправодаў пластык, ён не прызначаны для такога тэмпературнага рэжыму.

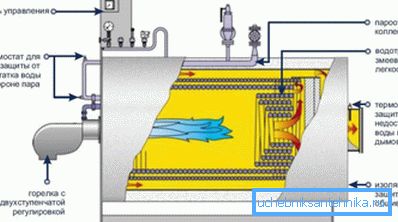

Як уладкованы паравой цвёрдапаліўны кацёл

схемы мантажу

Ніжэй разгледзім найбольш часта прымяняюцца варыянты:

  1. Ўжываюць натуральную і механічную сістэму цыркуляцыі цепланосбіта. У першым выпадку цеплаабменнік трэба размяшчаць ніжэй ўзроўню ўсіх труб і радыятараў пад вуглом. У другім - патрабуецца ўстаноўка помпы, які забяспечвае бесперабойны рух цеплаабменніка.
  2. Однотрубная сістэма ацяплення ў рабоце выкарыстоўвае прынцып паслядоўнага падлучэння радыятараў, калі цепланосбіт рухаецца па трубаправодзе, пераходзячы з аднаго рэгістра ў іншы. У выніку, першы аказваецца самым гарачым, у той жа час апошні - амаль астылым. Мы рэкамендуем ўжываць такую ​​схему для невялікіх памяшканняў да 80 м2.

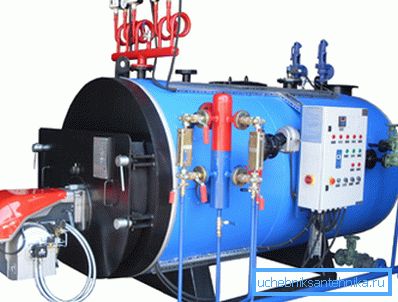

Цвёрдапаліўны паравы кацёл дазваляе зэканоміць
  1. Двухтрубная сістэма добра падыходзіць для дамоў вялікі плошчы, у прыватнасці, двухпавярховых катэджаў. У гэтым выпадку радыятары злучаюцца ў ёй паралельна, з выкарыстаннем якая падводзіць і кандэнсуецца труб. Цепланосбіт у дадзенай схеме падводзіцца да ўсіх батарэяў з аднолькавай тэмпературай, таму ён не паспявае астываць.
На фота - двухтрубная сістэма

Самастойнае прылада паравога ацяплення ад цаглянай печы

Падрыхтуйце абсталяванне і матэрыялы:

  • радыятары прадугледзіце пад кожным акном;
  • цеплаабменнік - парагенератар ці водотрубных кацёл;

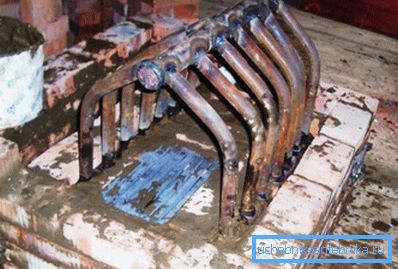

Цеплаабменнік паравога ацяплення для печкі
  • трубы для падачы пара і адводу кандэнсату. Пажадана выкарыстоўваць ацынкаваную сталь або медзь;
  • злучальнікі, калена, хамуты для труб, запорная арматура - краны для скіду паветра, вентылі;
  • кранштэйны для батарэй;
  • гідраўлічны затвор для асушкі паропровода;
  • рэдукцыйны-ахаладжальныя ўстаноўка;
  • для паніжэння ціску ў сістэме - рэдукцыйны клапан;
  • зварачны апарат;
  • насос;
  • ёмістасць для збору кандэнсату.

Рада: дарагое абсталяванне рэкамендуем ўзяць у арэнду.

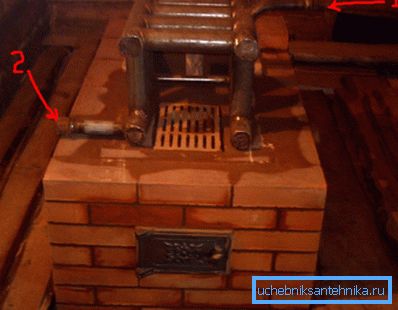

Цагляныя печкі для паравога ацяплення з цеплаабменнікам

Цеплаабменнік для цаглянага печы можна зрабіць сваімі рукамі ці замовіць:

  1. Падрыхтуйце металічныя трубы з таўшчынёй сценкі ад 2,5 мм, а таксама зварачны апарат.
  2. Злучыце іх у выглядзе змеявіка, пры гэтым сочыце за якасцю зварных швоў. Прыблізны разлік - 1 м 2 паверхні змеявіка можа аддаць да 9 кВт.
  3. Праверце канструкцыю на цечы пасля вырабу. Вадой карыстацца не рэкамендуемы, так як пад вялікім ціскам шлаковые ўключэння адваляцца і з'явяцца свіршчы.

Лепш выкарыстоўваць спосаб, званы «газа на мел». У гэтым выпадку абвядзіце ўсе зварныя швы мелам і заліце ​​газа ўнутр канструкцыі. Мел пацямнее нават у выпадку драбнюткай пары, так як у яе праточыцца газа.

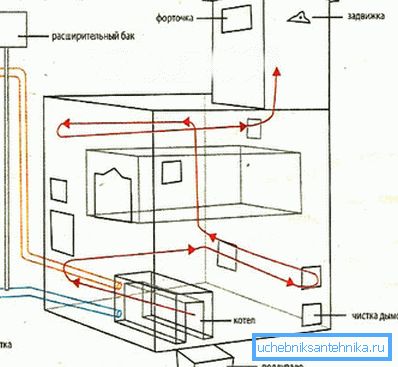

Як самому зрабіць ацяпленне ад печы

працэс

Ніжэй будзе прапанавана інструкцыя, якая дапаможа ў ім разабрацца:

  1. Усталюйце цеплаабменнік ў печку на этапе яе мура.
  2. Па папярэдне намаляванай схеме пад вокнамі прымацуйце батарэі. Усталяваўшы на кожную кран для выпуску паветра.
  3. Далучыце да іх трубаправоды пад падачу і обратку.

Савет: пры натуральнай цыркуляцыі забяспечце невялікі ўхіл з разліку 3 мм на 1 м.

  1. Усталюйце запорную арматуру перад кожным рэгістрам ў мэтах бяспекі, а таксама адзін кран перад усёй сістэмай.
  2. Пастаўце ў пачатку трубаправода рэдукцыйны клапан і ахаладжальныя абсталяванне.
  3. У канцы трубаправода пастаўце ёмістасць для збору кандэнсату, які павінен сцякаць пад ухілам назад у цеплаабменнік.

Рада: не выкарыстоўвайце для такіх мэтаў мембранны пашыральнік, таму што ён разлічаны на тэмпературу да 85 ° С.

  1. Калі прадугледжаны цыркуляцыйны помпа, ўсталюйце яго перад печчу ў зваротным трубаправодзе.

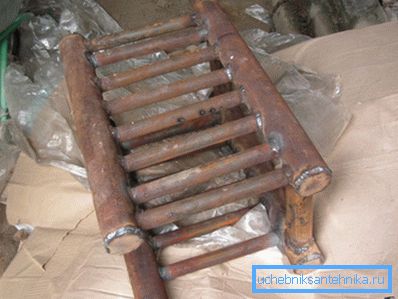

Як правільна зрабіць цеплаабменнік

Рэкамендацыі спецыялістаў:

  1. Калі цагляная печ абсталяваная цеплаабменнікам, у дымавой трубе утворыцца больш сажы, чым без яго, таму яго неабходна чысціць часцей.
  2. Пры натуральнай цыркуляцыі цепланосбіта печ варта ставіць у падвальным памяшканні, тады кандэнсат будзе свабодна сцякаць у ніжнюю кропку.
  3. Заўсёды ўстанаўлівайце клапана - гэта прадухіліць магчымую аварыю і сама сістэма будзе больш бяспечнай.

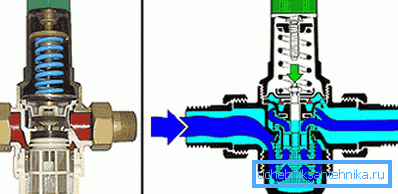

рэдукцыйны клапан
  1. Улічыце, калі карыстаецеся прымусовую сістэму з электрапомпай, у выпадку адключэння электраэнергіі працу печы спыніць будзе вельмі цяжка.
  2. У драўляным доме апал з дапамогай пара усталёўваецца гэтак жа, як і ў цагляным. Патрабуецца толькі выконваць патрабаванні пажарнай бяспекі, абараняючы драўніну ад перагрэву.

выснову

З артыкула вы даведаліся, як зрабіць паравое ацяпленне, а таксама тое, што яго выкарыстанне ў жылым прыватным доме абыходзіцца танней вадзянога, хоць яно і больш небяспечна ў эксплуатацыі. Таму неабходна дакладна прытрымлівацца інструкцый і забяспечыць сістэму спецыяльным абсталяваннем, якое павысіць яе бяспеку.

Цеплаабменнік вы можаце замовіць у спецыялістаў або зрабіць самастойна. Ўстаноўка і падключэнне радыятараў не выклікае цяжкасцяў. Відэа ў артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
