Як зрабіць ацяпленне: 4 этапы самастойнага канструявання

Адной з самых складаных інжынерных сетак жылога дома і гарадской кватэры з'яўляецца сістэма абагравання. Неабходнае абсталяванне і паслугі па яго мантажы каштуюць вельмі дорага. Але калі ведаць, як зрабіць ацяпленне сваімі рукамі, можна істотна зэканоміць, зрабіўшы большую частку работ самастойна.

Інструкцыя, прыведзеная ніжэй, акажа вам у гэтым неацэнную дапамогу.

Этап 1. Выбар кампанентаў

Як правільна зрабіць ацяпленне? Прасцей за ўсё звярнуцца да паслуг спецыяльных будаўнічых брыгад, якія валодаюць і вялікім вопытам, і спецыяльным абсталяваннем, і навыкамі працы з ім. Але ў гэтага спосабу ёсць вялікі недахоп - кошт. Паслугі нанятых работнікаў каштуюць досыць дорага і не кожны гатовы растацца са гэтак значнай сумай грошай.

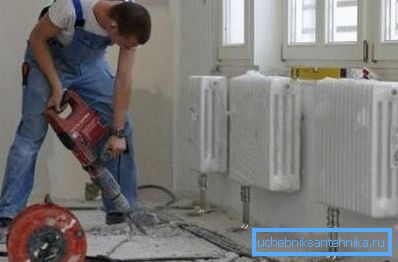

Другі варыянт - самаробнае ацяпленне. Нягледзячы на ​​тое, што кліматычныя інжынерныя сеткі з'яўляюцца аднымі з найбольш складаных у канструяванні, усе этапы прац можна вырабіць самому або з дапамогай партнёра. У гэтым выпадку вы не будзеце аплачваць працу наёмных рабочых.

Цалкам бясплатна уладкаваць абаграванне жылля, на жаль, не атрымаецца, бо перад тым, як зрабіць сістэму ацяплення самому, варта закупіць неабходнае абсталяванне, матэрыялы і інструменты.

Савет! Каб не марнаваць грошы на куплю дарагіх электраінструментаў (паяльніка, балгаркі, опрессовочное апарата і гэтак далей), якія, да таго ж наўрад ці вам спатрэбяцца ў будучыні, рэкамендуецца ўзяць іх у арэнду. Падобная паслуга прадастаўляецца ў большасці буйных будаўнічых крам.

ацяпляльны кацёл

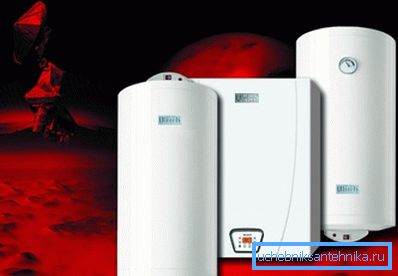

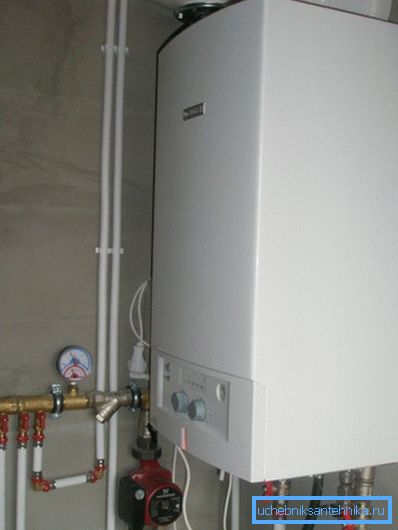

І самаробная сістэма ацяплення, і зробленая будаўнікамі-сантэхнікамі кліматычная сетка не можа абысціся без асноўнага элемента - катла, нагреваемой цепланосбіт, які затым працякае праз трубы і радыятары, устаноўленыя ў пакоях.

Незалежна ад разнавіднасці, любы ацяпляльны агрэгат складаецца з двух асноўных частак:

• камеры згарання, у якой спальваецца тое ці іншае паліва, вырабляючы пэўную колькасць цеплавой энергіі;
• цеплаабменніка, па якім цыркулюе цепланосбіт, атрымліваючы праз сценкі цеплавую энергію.

Савет! Існуюць аднакамерныя і двухкамерныя катлы. Другія, акрамя абагрэву дому, падаграваюць ваду, якая затым выкарыстоўваецца для бытавых патрэб.

Якія існуюць у цяперашні час награвальны больш падрабязна апісаны ў табліцы.

Савет! Хоць выкарыстоўваць электрычныя катлы занадта дорага, іх часта ўсталёўваюць у якасці дадатковага або рэзервовага контуру. Напрыклад, нагрэў памяшкання днём з дапамогай цвёрдапаліўнага катла, можна выкарыстоўваць электрычны для падтрымання камфортнай тэмпературы ноччу.

Што да жыхароў гарадскіх кватэр, то яны вымушаныя здавольвацца ацяпленнем, дзе цепланосбіт падаецца цэнтралізавана. І якасць яго часцяком пакідае жадаць лепшага.

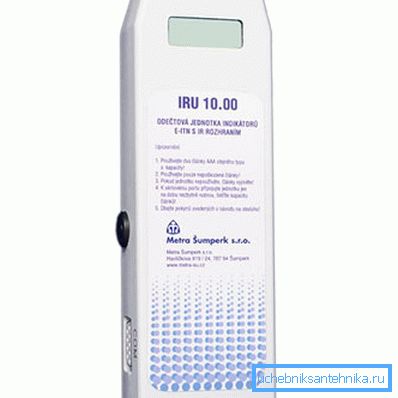

Каб зэканоміць грошы і плаціць толькі за пастаўленае колькасць цеплавой энергіі, рэкамендуецца ўсталяваць у жыллё размеркавальнікі выдаткаў на ацяпленне. Яны дакладна скажуць, якая колькасць цяпла вы спажылі і колькі грошай за яго трэба заплаціць.

трубы

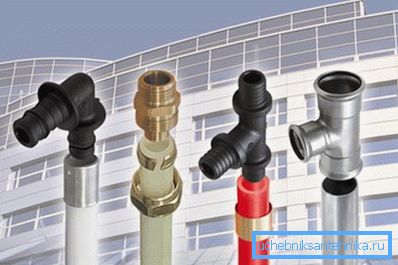

Каб даставіць цепланосбіт да радыятараў ацяплення, якія награваюць прадметы і паветра ў пакоі, патрэбныя трубы. Іх існуе вялікая колькасць.

Найбольш распаўсюджаныя наступныя разнавіднасці:

• сталёвыя;
• медныя;
• з нержавеючай сталі;
• поліпрапіленавыя;
• з пашытага поліэтылену;
• металлопластіковые.

Звярніце ўвагу! Практычна ўсе сістэмы ацяплення-самаробкі вырабляюцца з палімерных труб. Іх лягчэй транспартаваць, мантаваць на месцы і злучаць адзін з адным. Трэба толькі правільна падабраць матэрыял зыходзячы з праекта кліматычную сеткі.

Пры выбары і куплі труб неабходна ўлічваць:

• магутнасць награвальнага абсталявання, устаноўленага ў вас у хаце;
• спосаб пракладкі магістральных і падводзяць трубаправодаў (можа быць адкрыты і схаваны - пад сцяжкай падлогі або ў сценах);
• спосаб арганізацыі току цепланосбіта ў сістэме (адрозніваюць натуральны - пад дзеяннем сілы гравітацыі, і прымусовы - з выкарыстаннем цыркуляцыйных помпаў);
• тэмпература, да якой разаграваецца цепланосбіт (большасць палімераў не вытрымліваюць больш 95 градусаў Цэльсія, у гэтым выпадку прыйдзецца мантаваць сталь);
• схема пракладкі труб.

Апошні пункт вельмі важны. Перад тым як рабіць ацяпленне, трэба абавязкова вырашыць, якая схема падачы цепланосбіта будзе выкарыстоўвацца.

Адрозніваюць тры:

1. однотрубная. Выкарыстоўваецца адна труба. Яна пракладваецца ў выглядзе кальца па ўсіх памяшканняў, а затым да яе паслядоўным або паралельным спосабам далучаюць радыятары. Асноўная перавага такога рашэння - эканамічнасць (бо спатрэбіцца мінімум дэталяў і фурнітуры).

Што ж тычыцца мінусаў, то іх тут нашмат болей:

• немагчымасць дакладна рэгуляваць аб'ём цепланосбіта і тэмпературу ў кожнай батарэі - калі ўсталяваць термоклапан на патрубке, ён абмяжуе ток вады не толькі ў адзін радыятар, але і ва ўсе элементы, змантаваныя далей;
• нераўнамернае размеркаванне цяпла - батарэі, устаноўленыя бліжэй да катла, грэюцца лепш, чым самыя далёкія;
• немагчымасць рамонту - пры паломцы або працёку адной з батарэй яе нельга адсекчы ад агульнага контуру, замяніць або адрамантаваць без прыпынку працы ўсёй сістэмы.

Часткова нівеліраваць недахопы дапамагаюць байпасы. Гэта ўчасткі труб меншага дыяметра, якія злучаюць ўваходныя і выходныя патрубкі радыятараў. Выкарыстоўваючы іх можна і ўсталяваць клапан на ўваход, і адключыць батарэю ад сістэмы. Выдатак матэрыялаў пры гэтым павялічыцца неістотна.

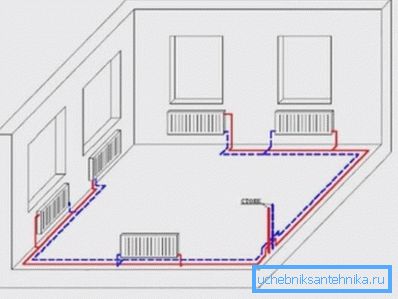

1. двухтрубная. У гэтай схеме прысутнічае дзве трубы: па адной цепланосбіт падаецца да батарэяў, па іншай - цячэ назад да катла. Больш эфектыўны і дарагі спосаб арганізацыі абагравання.

Станоўчыя моманты выкарыстання двухтрубной схемы наяўнасці:

• з дапамогай ручных або аўтаматычных клапанаў можна рэгуляваць тэмпературу кожнага радыятара, дамагаючыся найбольш камфортнага мікраклімату;
• цеплавая энергія, якая перадавалася цепланосбітам, размяркоўваецца раўнамерна;
• пры працёку батарэі можна перакрыць запорную арматуру і дэмантаваць пашкоджаны элемент для рамонту або замены.

Двухтрубная сістэма дазваляе арганізаваць некалькі контураў абагрэву: для першага і другога паверха, для радыятараў і цёплай падлогі, для гасціных і спальняў і гэтак далей. У гэтым выпадку выкарыстоўваецца гідраўлічны размеркавальнік для ацяплення - труба з патрубкамі меншага дыяметра, якая кіруе расходам вады.

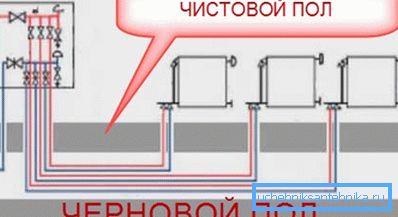

1. прамянёвая. Найбольш гнуткая і універсальная сістэма. У гэтым выпадку цепланосбіт паступае ў размеркавальная шафа ацяплення, дзе ўсталяваныя калектары. З апошнімі пры дапамозе пары труб (падачы і обратку) злучаюцца ўсе батарэі ў доме.

Выкарыстоўваючы прамянёвую сістэму можна рэгуляваць мікраклімат у хаце з адной кропкі, і якім заўгодна спосабам арганізоўваць ток цепланосбіта.

Аднак падобная схема абагрэву мае некалькі асаблівасцяў, якія перашкаджаюць яе шырокаму распаўсюджванню:

• для мантажу неабходна велізарная колькасць труб, бо ад кожнага радыятара трэба правесці парны трубаправод да калектара;
• магчымая толькі прыхаваная пракладка магістраляў, так як эстэтычна аформіць вялікія шлейфы з труб наўрад ці атрымаецца;
• у прамянёвай сістэме эфектыўны ператок цепланосбіта можна арганізаваць толькі з дапамогай помпаў.

Разабраўшыся са схемай пракладкі, можна прыступаць да выбару батарэй.

радыятары

Як і ў выпадку з трубамі, радыятары адрозніваюцца паміж сабой, перш за ўсё, па матэрыяле вырабу.

У будаўніцтве выкарыстоўваюць такія батарэі:

1. чыгунныя. Адрозніваюцца вялікай вагой і трываласцю. Да недахопаў можна аднесці далікатнасць і не вельмі прывабны знешні выгляд. Характарызуюцца вялікай цеплавой інэрцыйнасцю, таму кепска падыходзяць для мантажу аўтаномных ацяпляльных сетак з замкнёным цыклам цыркуляцыі цепланосбіта.

З іншага боку, чыгунныя батарэі часта ўсталёўваюцца ў кватэрах, падлучаных да цэнтральнага ацяплення, дзе якасць цепланосбіта (як яго фізічны, так і хімічны склад) пакідае жадаць лепшага. Трэба толькі берагчы батарэі ад гідраўдараў, усталяваўшы запорную арматуру на патрубкі.

1. сталёвыя. Адзін з самых танных і цалкам эфектыўных варыянтаў для ўласнай сеткі ацяплення. Батарэі каштуюць нядорага, лёгка мантуюцца і нядрэнна выглядаюць.

Адзіны недахоп - моцная схільнасць карозіі. З сістэмы нельга зліваць цепланосбіт на працяглы тэрмін (напрыклад, летам), інакш іржа хутка прывядзе ў непрыдатнасць сталёвыя элементы.

1. алюмініевыя. Адрозніваюцца самай высокай магутнасцю на рынку і маюць выдатны вонкавы выгляд. Улічваючы высокі каэфіцыент цеплааддачы можна выкарыстоўваць мінімум секцый радыятара для эфектыўнага абагрэву пакоя.

Батарэі з алюмінія вельмі дрэнна пераносяць ўздзеянне агрэсіўных элементаў, раствораных у вадзе. Нават найменшае адхіленне ў хімічным складзе цепланосбіта можа прывесці да паломкі.

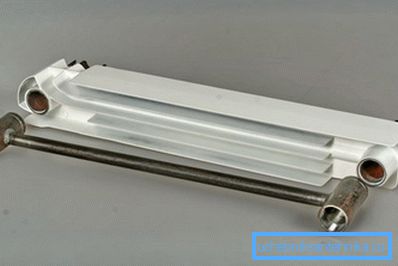

1. біметалічныя. Гэтыя батарэі маюць найвышэйшыя спажывецкія ўласцівасці, што адлюстроўваецца і на кошце. Яны валодаюць усімі перавагамі алюмініевых радыятараў, але пазбаўленыя іх недахопаў.

Цепланосбіт у іх цыркулюе па сталёвым каркаса і не датыкаецца з алюмініевым цеплаабменнікам. У выніку маем вялікую магутнасць і не меншую трываласць.

Калі вас не палохае кошт, можаце смела купляць біметалічныя награвальны. Вы не расчаруецеся ў выбары.

Этап 2. Разлік магутнасці сістэмы

Канструяваным самастойна сетку ацяплення будзе эфектыўна абаграваць дом толькі ў тым выпадку, калі падабраць і ўсталяваць кацёл патрэбнай прадукцыйнасці. «На вока» гэтага рабіць нельга, інакш цеплавой магутнасці ацяпляльніка можа альбо не хапіць на ўсе памяшканні ў доме, альбо вы будзеце пераплачваць за неэфектыўна спальваныя цепланосбіты.

Для вызначэння шуканай велічыні выкарыстоўваецца наступная формула:

М_да = К_п * S / 10, дзе:

• Да_п - папраўчы каэфіцыент, які залежыць ад мясцовасці, дзе пабудаваны дом;
• S - плошча ўсіх ацяпляных памяшканняў жылля.

Савет! Да атрыманага ў выніку праведзеных разлікаў значэнні, пажадана дадаць каля 20%, што ўлічваюць непрадбачаныя фактары: прасадку магутнасці з-за нізкага ціску газу, занадта халодныя зімы, выкарыстанне гарачай вады і гэтак далей.

Этап 3. Разлік аб'ёму цепланосбіта

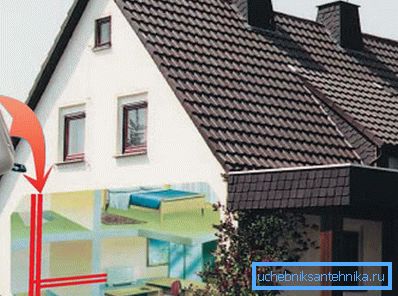

Не менш важна палічыць, які аб'ём цепланосбіта патрэбен для запаўнення сістэмы.

Разлікі вырабляюцца наступным чынам:

• атрымліваем аб'ём батарэй, памножыўшы ўнутраны аб'ём кожнай секцыі (паказаны ў суправаджальнай дакументацыі да радыятараў) на іх колькасць, зманціраванае ў доме;
• атрымліваем аб'ём труб, памножыўшы плошча іх ўнутранага перасеку на агульную працягласць якія падаюць і што адводзяць трубаправодаў у сістэме;
• атрымліваем агульны аб'ём сістэмы, склаўшы два папярэднія ліку;
• знаходзім перапад тэмператур цепланосбіта - ад максімальнага значэння адымаем тэмпературу вады ў адключанай сістэме;
• знаходзім аб'ём цепланосбіта ў гарачым стане (для гэтага спатрэбіцца каэфіцыент цеплавога пашырэння выкарыстоўванай вамі вадкасці пры пэўнай тэмпературы - для вады пры 80 градусах ён роўны 5,87 * 10^-4).

Атрыманае значэнне важна не толькі пры куплі антыфрызу або падрыхтоўцы патрэбнага аб'ёму памякчэння вады. Арыентуючыся на колькасць цепланосбіта неабходна выбіраць пашыральны бак (яго аб'ём павінен змяшчаць як мінімум 10% вадкасці, якая цыркулюе ў сістэме).

Этап 4. Мантаж

Такім чынам, закупіўшы неабходныя матэрыялы і фурнітуру, робім ацяпленне сваімі рукамі далей. Працэс асаблівых цяжкасцяў не ўяўляе. Галоўнае, дакладна прытрымлівацца інжынернага праекта, складзенага архітэктурным бюро, альбо ўласнаручна намаляванага эскіза.

Падчас працы абавязкова звярніце ўвагу на наступныя нюансы:

1. Радыятары ацяплення неабходна размяшчаць пад аконнымі праёмамі так, каб іх даўжыня адпавядала шырыні акна. Гэта значна скарачае немалыя цепластраты праз вокны (асабліва калі там устаноўлены няякасныя аконныя блокі).

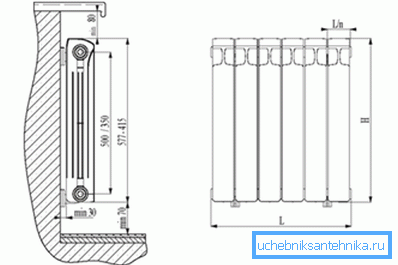

2. Адлегласць ад падлогі да ніжняй абзы батарэі і ад падваконніка да верхняй не павінна быць менш за 10 см, інакш парушыцца цыркуляцыя паветра і эфектыўнасць канвекцыйнага спосабу ацяплення знізіцца.

1. Усе радыятары ў памяшканні павінны быць размешчаны на адным узроўні. Так цепланосбіт будзе размяркоўвацца больш раўнамерна і знешні выгляд элементаў абагрэву ня ўнясе дысананс у інтэр'ер пакоя.
2. Рэбры кожны секцыі батарэі павінны размяшчацца вертыкальна. Гарызантальнае размяшчэнне не дапускаецца.
3. Незалежна ад схемы пракладкі труб, трэба ўсталяваць хоць бы адзін кран сліва цепланосбіта, які выкарыстоўваецца ў выпадку поўнай замены вадкасці.

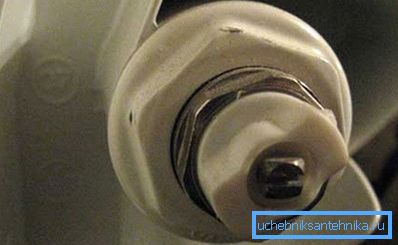

4. Каб пазбегнуць адукацыі паветраных коркаў, у верхняй частцы кожнай батарэі на баку, процілеглай ўваходнага патрубку, неабходна замацаваць кран Маеўскага. Таксама паветраныя клапаны пажадана змантаваць на складаных участках трубаправодаў, дзе, як мяркуецца можа адбыцца завоздушивание.

Па заканчэнні работы неабходна вырабіць пробны запуск. Для гэтага ў трубы заліваецца цепланосбіт, пасля чаго яго ціск падымаецца трохі вышэй за норму і запускаецца кацёл.

Кліматычная сетка павінна прапрацаваць у такім рэжыме не менш за 24 гадзін. Калі выяўленыя працёку, іх трэба ліквідаваць.

выснову

Многія хатнія майстра задаюцца пытаннем - як самому зрабіць: зрабіць ацяпленне, каналізацыю, вентыляцыю, вадаправод і гэтак далей. На першы пытанне адказ вы ўжо атрымалі. Што ж тычыцца астатняга - глядзіце відэа ў гэтым матэрыяле.
