Як зрабіць ацяпленне ў двухпавярховай хаце якасна і надоўга

На вялікі жаль, пытаннем, як правесці ацяпленне ў двухпавярховай хаце, задаюцца ўжо пасля пабудовы будынка, дзе спрэс адсутнічаюць якія-небудзь нішы для пракладкі камунікацый. А часам нават разводка электрапровадаў зроблена малым перасекам, так што туды небяспечна падключаць электрапрыборы больш за 1 кВт магутнасцю.

Тым не менш, абаграваць памяшканне трэба, так што даводзіцца зыходзіць з таго, што ёсць, то ёсць, штробах каналы, мяняць асобныя ўчасткі электраправодкі, а часам нават рабіць перапланіроўку пакояў (здаралася і такое). Мы зараз звернем увагу на два асноўных выгляду ацяплення - гэта сістэма вадзянога цёплай падлогі і Радыятарны контур, а нам у дапамогу будзе тэматычны відэа ролік.

ацяпленне

Заўвага. Адразу можна сказаць, што звычайная ацяпляльна-варачная печ на два паверху не будзе дастатковай крыніцай абагрэву - тут неабходныя водонагревательные катлы. Вядома, памяшканне цалкам можна нагрэць і з дапамогай ИПО (інфрачырвонага плёнкавага ацяплення), але гаворка ў нас пойдзе менавіта пра вадкіх цепланосбіта.

Ацяпляльнікі

Мабыць, самае простае рашэнні для абагрэву - гэта ацяпляльная печ на два паверхі - па сутнасці, яна нічым не адрозніваецца ад звычайнай печы, толькі падзелена на дзве часткі і на яе сыдзе амаль у два разы больш будаўнічых матэрыялаў. Але рабіць такую ​​канструкцыю ў якасці асноўнай крыніцы ацяплення не зусім зручна.

Усё ж такі тут для добрага абагравання будынка спатрэбіцца шмат дроў і вугалю, якія, да таго ж, будуць ствараць смецце ў памяшканні і ўсё гэта, не ўлічваючы клопатаў па нарыхтоўцы паліва, чыстцы зольніка і гэтак далей.

Заўвага. Пячное ацяпленне двухпавярховага дома добра ў тых выпадках, калі яно з'яўляецца дапаможным, так як такі спосаб абагравання адымае шмат часу.

KLIVER-18П - гэта цвёрдапаліўны кацёл прамога гарэння, які цалкам можа забяспечыць вадзяны апал двухпавярховага дома з жылой плошчай 180м², да таго ж, наяўнасць варачнай пліты дазваляе рыхтаваць на ім ежу. Асноўным відам паліва тут служаць дровы і вугаль, якія лёгка загружаюцца ў топку - па аб'ёме яна дазваляе змясціць у сябе паўмятровае палена, а вугаль можна загружаць прама з вядра. Цвёрдапаліўны кацёл значна больш эфектыўна, чым печ для ацяплення двух паверхаў - для яго трэба менш паліва і ён апрыёры прызначаны для контуру вадзянога ацяплення.

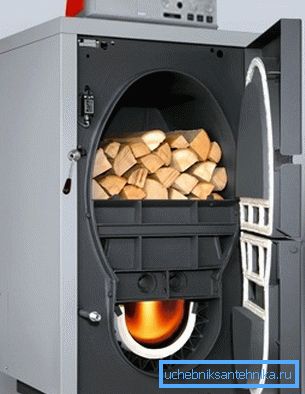

З цвёрдапаліўнага абсталявання ў апошні час вельмі вялікім спосабам пачалі карыстацца пиролизные або генератарныя агрэгаты, якія распрацаваны на аснове канадскай печы булерьян. Яны валодаюць велізарнай эканамічнасцю.

Напрыклад, калі вы выкарыстоўваеце дровы, то для падтрымання інтэнсіўнага гарэння на суткі звычайна дастаткова двух бярэмяў, якія закладваюцца двойчы - адна раніцай, а іншая ўвечары. Такая эканамічнасць дасягаецца дзякуючы піролізу, гэта значыць, рэшткі ад згарання паліва трапляюць у іншую камеру, дзе дагараў практычна да канца, амаль без астатку (такія печы выкарыстоўваюцца як з вадзяной кашуляй, так і без яе).

Ацяпляльныя агрэгаты на вадкім паліве, як правіла, працуюць на салярыі і мазуце, таму, іх таксама называюць дызельнымі. Адбываецца амаль ідэнтычная сістэма ўпырску і узгарання паліва, што і ў рухавіку.

Такія катлы падыходзяць для любых рэгіёнаў нашай краіны, так як могуць працаваць пры любых умовах надвор'я, да таго ж, на поўным аўтаномным забеспячэнні. Хоць некаторыя з іх маюць патрэбу ў падключэнні да сеткі 220В для працы аўтаматычнага кіравання абагравальнікам. Асноўны мінус такога абсталявання, гэта высокая цана салярый, якую вы растраты ў халодную пару года - напрыклад, газ або дровы вам абыдуцца значна танней.

Сярод электрычных абагравальнікаў зараз у многіх краінах лідзіруюць электродные катлы Гала. А ў апошні час яны ўсё большую папулярнасць набываюць і ў Расійскай Федэрацыі, як эканомныя і эфектыўныя Ацяпляльнікі (у параўнанні з Тэнов катлом ён эканомней на 20%, а яго ККД складае да 98%).

Сутнасць нагрэву заключаецца ў наступным - вадкасць, якая знаходзіцца паміж палярнымі электродамі, дакладней, іёны, мяняюць свой кірунак руху 50 раз у секунду (частата току ў нас у сеткі 50Гц), ад чаго яе тэмпература рэзка павышаецца. Атрымліваецца, што вадкасць тут выконвае функцыю электрычнай спіралі Тэна.

У большасці рэгіёнаў РФ ёсць магчымасць выкарыстання прыроднага газу і нават там, дзе такая магчымасць адсутнічае, выкарыстоўваюць для ацяплення звадкаваны прапан, так як гэта вельмі эфектыўна, выгадна і зручна. Канвекцыйныя катлы працуюць у аўтаматычным рэжыме (налады задаюцца ўручную) і дазваляюць адсутнічаць гаспадарам па некалькі месяцаў (ёсць рэжым адпачынак) і іх аптымальная тэмпература працы 60-80? C, хоць гэта не павінна быць абавязковым.

Эфектыўнасць шмат у чым залежыць ад цеплаабменніка, які часцей за ўсё робяць з сталі або хром-нікеля, але ёсць таксама з чыгуну і медзі, дарэчы, ад матэрыялу залежыць і тэрмін службы, так як кандэнсат (крытычная кропка 55-57? C) выклікае карозію металу .

Скажам адразу, што на ацяпленне двухпавярховага дома з цёплымі падлогамі кандэнсацыйны агрэгат з'яўляецца самым прымальным варыянтам ацяпляльніка. Яго ККД складае парадку 105-107%, а дыяпазон тэмпературы можа вагацца ад 30? C да 90? C без шкоды для цеплаабменніка.

Але ўсё ж гэтая сістэма больш падыходзіць менавіта для нізкатэмпературных контураў (цёплыя крысы), дзе сярэдняя тэмпература вады складае 30-60? C, а вось кропка адукацыі кандэнсату - 50-57? C. Такім чынам, пры атмасфернай гарэлцы кандэнсат там будзе заўсёды, а гэта дадатковыя 10-15% цеплавой энергіі.

Вядома, кандэнсат не выкарыстоўваецца ў чыстым выглядзе, бо там ёсьць кіслаты і ён праходзіць праз рэкуператар - менавіта гэтым дадатковым крыніцы ККД абавязаны такім залішне высокім адсоткам.

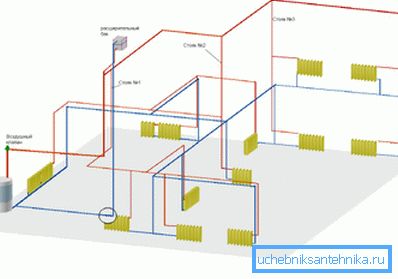

спосабы разводкі

Заўвага. Па-за залежнасці ад таго, які вы аддасце перавагу кацёл ацяплення (печ), схема разводкі контуру (радыятары, цёплы падлогу, радыятары плюс цёплая падлога) у вас заўсёды застанецца аднолькавай. Выключэнне будзе складаць толькі коллекторная трубавая разводка з аўтаноміяй прыбораў.

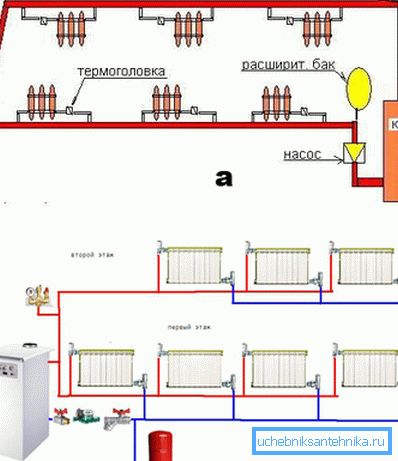

• Часцей за ўсё, ацяпленне двухпавярховага дома сваімі рукамі ажыццяўляецца пры дапамозе радыятарнага контуру, які можа быць альбо однотрубные, альбо двухтрубной, дзе сістэма падачы і гарачай і адводу (обратку) халоднай вады мантуюцца асобна адзін ад аднаго. Сутнасць однотрубной прынцыпу досыць простая - па закольцованной магістральнай трубе пад ціскам, ствараным пашырэннем вады і / або цыркуляцыйнай помпай, цепланосбіт па адводзе трапляе ў радыятары.
• У гэтай сістэмы ёсць адзін істотны мінус - чым далей радыятар размешчаны па лічбавым шэрагу, тым халадней ён будзе атрымліваць ваду, якая ўжо прайшла скрозь іншыя батарэі і страціла сваю тэмпературу. У некаторых выпадках на магістралі паміж уваходам і выхадам падлучэння крайніх батарэй усталёўваюць запорные краны, пераводзячы цыркуляцыйны паток праз секцыі абагравальніка. Як паказвае практыка, для сістэмы однотрубной ацяпляльнага контуру можна без страты тэмпературы выкарыстоўваць не больш за 3-4 радыятараў.
• Пры выкарыстанні двухтрубная контуру страты цяпла амаль адсутнічаюць, так як астуджаным вадкасць адводзіцца па іншаму каналу, такім чынам, калі вы нават усталюеце ў двухпавярховай хаце тры дзесяткі радыятараў, то астуджэнне ў канцы магістралі будзе практычна незаўважным. І ў адным і ў другім выпадку вельмі важна забяспечыць дастатковую цыркуляцыю, чаго дасягаюць альбо ухілам труб, альбо цыркуляцыйнай помпай, дзе ўхіл не з'яўляецца абавязковым. У некаторых выпадках на обратку усталёўваецца дадатковы насос, які дапамагае ўбудаванаму рухавіку катла ацяплення.

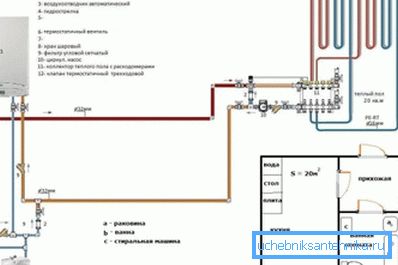

• Калі вы хочаце ажыццявіць ацяпленне прыватнага двухпавярховага дома сваімі рукамі з дапамогай цёплай падлогі, то вам, вядома, лепш за ўсё выкарыстоўваць кандэнсацыйны кацёл, а сама схема падлучэння тут вельмі падобная на двухтрубный Радыятарны контур, дзе замест батарэі будзе спіраль або змейка з вадзяной трубы. У тых выпадках, калі пакоя вельмі вялікія, то іх лепш за ўсё падзяляць на два ці нават тры крыла, запитывая кожнае з іх праз грабянец, злучаную з падачай і адводам.

• Як варыянт, можна ўсталяваць па дзве Грабёнка на кожным паверсе (адну для падачы, іншую для обратку), але тады, хутчэй за ўсё, вам прыйдзецца мантаваць вельмі вялікія Грабёнка, а гэта нязручна. Такія прылады лепш размяркоўваць па розных частках будынка, каб на адзін вузел прыходзілася не больш за 4-5 падключэнняў.

• У тых выпадках, калі разводка ацяплення ў двухпавярховай хаце ажыццяўляецца з дапамогай розных контураў, радыятарнага і цёплай падлогі, тады вам трэба выкарыстоўваць прынцып коллекторного ацяплення, дзе кожная група абагравальнікаў мае аўтаномную тэмпературу. Калі для абагрэву памяшкання радыятарамі вам патрэбна тэмпература вады 60-80? C, то для цёплай падлогі будзе цалкам дастаткова 30-50? C, каб дасягнуць аднолькавага мікраклімату.
• Але цепланосбіт падаецца з аднаго і таго ж катла, таму тэмпература падачы тут рэгулюецца трёхходовым аўтаматычным клапанам, які, па сутнасці, выконвае функцыю байпаса. Гэта значыць, вадкасць падаецца, да прыкладу з тэмпературай 70? C на радыятары, тады як для падлогі трэба ўсяго 40? C і ў гэтым выпадку клапан аўтаматычна перанакіроўвае струмень у обратку. Калі вада ў падлогавым контуры астуджаецца ніжэй за 40? C, клапан выдае новую порцыю гарачага цепланосбіта.

заключэнне

Калі вы раней ніколі не рабілі сваімі рукамі некаторыя падобныя рэчаў, то інфармацыі з гэтага артыкула вам будзе недастаткова. У такім выпадку для самастойнай працы вам прыйдзецца звярнуць увагу на нюансы мантажу катлоў, печаў і контураў.
