Як зрабіць інфрачырвоны цёплая падлога самому

Сучасныя тэхналагічныя рашэнні дазваляюць знаходзіць прынцыпова новыя спосабы абагрэву жылых памяшканняў. Да нядаўняга часу агульнадаступнымі лічыліся сістэмы цэнтралізаванага або індывідуальнага кацельнага ацяплення. Тэхнічным навінай і годнай заменай традыцыйным спосабам абагравання жылля, стала з'яўленне інавацыйных метадаў ацяплення, якія выкарыстоўваюць падлогу ў якасці якая акумулюе цяпло і термоизлучающей паверхні. Такой з'яўляецца тэхналогія інфрачырвонага цёплага падлогі. Мы раскажам, як зрабіць інфрачырвоны цёплая падлога сваімі рукамі.

асаблівасці

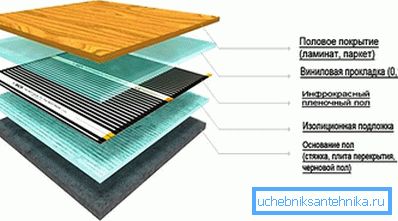

ацяпляльны пірог

Спачатку з'явіліся канструкцыі вадзяных падлог, а праз час - электрычныя кабельныя і стрыжневыя тыпы цёплых падлог. І, параўнальна нядаўна, з'явілася высокатэхналагічная распрацоўка ИПО - інфрачырвоны плёнкавы абагравальнік. Які грэе падлогі, сцены або столі такой канструкцыі валодаюць побач пераваг:

  • Нізкім, у параўнанні з іншымі спосабамі ацяплення, энергаспажываннем 15-55 Вт / ч на 1м ?, з прычыны высокай цеплаправоднасці які выкарыстоўваецца ў канструкцыі матэрыялу карбону, ужываннем тэмпературнага рэгулятара для стварэння камфортнага тэмпературнага рэжыму і бясшумнасцю ў працы.
  • Высокай надзейнасцю дзякуючы паралельны злучэнню элементаў электрычнай ланцугу. Пры перагарвання аднаго грэе ўчастка, астатнія працягваюць спраўна функцыянаваць.
  • Зачыняць плёнкавую канструкцыю можна практычна любым матэрыялам: ламінатам, драўляным паркетам, ковролином, гіпсакардон або кампазіта.
  • Прастата мантажу на гладкую паверхню, ажыццявіць якую па сілах любому хатняму майстру, якая не валодае адмысловымі прафесійнымі навыкамі. Адсутнасць выразак, укладочных пройм і канавак не патрабуе прымянення спецыяльнага інструмента - перфаратараў і штроборезов.

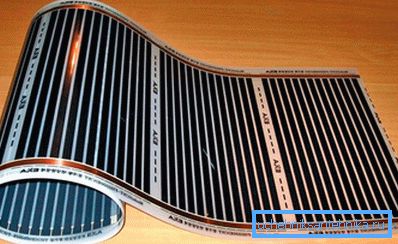

матэрыял ИПО

матэрыял ИПО

Для кладкі абаграваць пласта выкарыстоўваецца термопленка, таўшчынёй 0,2-0,4 мм. Яна прадаецца рулонамі шырынёй 50-100 см і даўжынёй да 50 м.

Разрэзаць плёнку на мацюкі можна па спецыяльных лініях разрэзу, нанесеным на паверхню, пазначэнне зразумела кожнаму, таму пры раскроі іх цяжка пераблытаць з награвальнымі палосамі, якія перарэзаць катэгарычна забаронена.

Плёнка складаецца з награвальных элементаў - палос шырынёй 1,5 см, злучаных меднымі пасрэбраных шынамі. Унутры кожнага награвальнага элемента знаходзіцца вугляродзістай карбонавая паста на аснове графіту, якая, пры праходжанні электрычнага току, вылучае інфрачырвонае выпраменьванне. Спектр выпраменьвання знаходзіцца за межамі бачнага чалавечаму воку дыяпазону. Пласт выпраменьвальніка надзейна ламінаваных з двух бакоў шчыльнымі пластамі негорючего палімера з тэмпературай плаўлення 130 ?. Ён прапускае ўльтрафіялет, і надзейна засцерагае ад траплення вільгаці, механічнага прабоя або электрычнага замыкання. Плошчу набытага плёнкавага пакрыцця выбіраецца з разліку:

  • Не менш 70-80% плошчы памяшкання для асноўнага нагрэву.
  • 30-40% плошчы для падагрэву або рэзервовага нагрэву.

Паэтапная кладка і мантаж сістэмы абагравання

Паэтапная кладка і мантаж сістэмы абагравання

Кладка вырабляецца на роўную падставу. Для выраўноўвання прымяняюцца наліўныя падлогі, дапушчальны памер няроўнасцяў ± 3 мм, для замераў выкарыстоўваецца ўзровень. Можна выраўноўваць спосабам маячной цэментава-пяшчанай сцяжкі, пасля гэтага паверхня абавязкова варта ачысціць ад бруду і пылу.

Далей, трэба выкласці пласт гідраізаляцыі з адмысловых матэрыялаў або поліэтыленавай плёнкі таўшчынёй ад 50 мкм.

Каб цепластраты былі мінімальнымі неабходна вырабіць мантаж цеплаізаляцыі з лавсановой металізаванай падкладкі, фальгіраваны вспененного поліэтылену або поліпрапіленавай плёнкі. Яна ўкладваецца якая адлюстроўвае бокам наверх. Таўшчыня пласта з якія адлюстроўваюць прамяні фальгіраваны пластом павінна быць 3-5 мм.

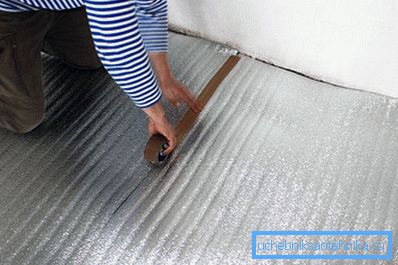

Падкладка пад цёплая падлога

Тэхнічная корак без пакрыцця выкарыстоўваецца ў выпадку, калі падлогі будуць пакрывацца керамічнай пліткай.

Затым разрэзаць нажніцамі ИПО на мацюкі неабходнай даўжыні па загадзя складзеным чарцяжы, улічваючы, што водступ ад кожнай сцяны павінен быць каля 20 см. Раскласці іх ўсутыч на адлегласці ад 5 да 10 мм (внахлест не дапускаецца) так, каб медныя шыны былі ўнізе. Паласы павінны быць накіраваны ў бок сцяны з разеткай, ад якой падводзіцца электрасілкаванне. Уздоўж гэтай сцяны, у мэтах эканоміі, робяцца электрычныя перамычкі, а таксама усталёўваецца датчык тэмпературы.

Нельга дапускаць падзення інструментаў на плёнку. Каб не пашкодзіць ИПО на мацюкі лепш не наступаць.

Затым неабходна замацаваць скотчам стыкі, а месцы разрэзу медных шын ізалююцца бітумнымі палоскамі, якія ўваходзяць у камплект вырабы.

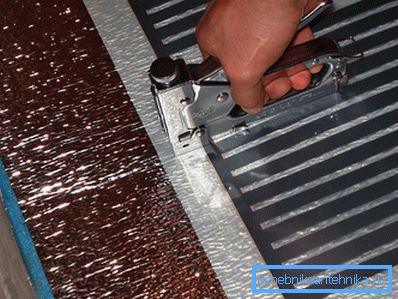

Мацаванне ВК-плёнкі

Мацюкі ў электрычную сетку падлучаюцца паралельна электрычнымі правадамі - перамычкамі з заціскамі на канцах. З правадоў здымаецца ізаляцыя, апранаецца клеммная хваставік заціскаецца і абціскаецца. Варта правільна размяшчаць заціск з провадам на кантактах мацюкоў. Адзін бок заціску павінна заходзіць унутр ИПО, іншая - знаходзіцца на меднай шыне звонку. Заціск з двух бакоў прыціскаецца абцугамі. Месца кантакту ізалююцца бітумнай масцікай.

Дыяметр выкарыстоўваюцца правадоў разлічваецца зыходзячы з спажыванай магутнасці падлучальных у паралель вочак. Для гэтага заяўленая пашпартная магутнасць ИПО на 1 м2 памнажаецца на плошчу. У выніку атрымліваем сумарную магутнасць, якая дзеліцца на сеткавае напружанне I = P / U. Па спецыяльных табліцах вызначаем дыяметр сячэння перамычкі ад велічыні сілы току. Аналагічна падбіраецца дыяметр сеткавага падводзячага кабеля. Напрыклад, для падлучэння ўсіх мацюкоў-ячэек магутнасцю 1,5 кВт дастаткова мець медны провад перасекам 1,5 мм ?.

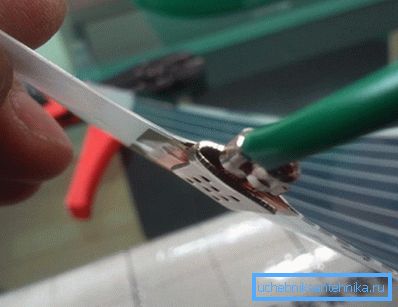

Злучэнне заціску з правадамі

У цеплаізалюючая пакрыццё пад плёнкай або ў падлогу з заглыбленнем 1-2 см усталёўваецца трубка з датчыкам тэмпературы. Ён злучаецца з рэгулятарам тэмпературы. Напруга сілкавальнай сеткі на ИПО падаецца праз датчык тэмпературы, у перыяд спрацоўвання / замыкання ланцуга.

Пасля мантажу вырабляецца пробнае падлучэнне сістэмы. На ўваход падаецца напружанне сеткі і правяраецца раўнамернасць прагрэву усіх мацюкоў. Калі ёсць непаладкі, то на гэтым этапе яны ўхіляюцца. Сістэма абагравання гатовая да эксплуатацыі. Зараз можна прыступаць да кладкі фінішнага пакрыцця. Такім чынам можна ўцяпліць нават халодны балкон ці лоджыю, стварыўшы камфортныя ўмовы для знаходжання ў гэтых памяшканнях.

відэа

Каб дапоўніць веды па ўкладцы ВК полу, прапануем вам, прагледзець відэа:

фота

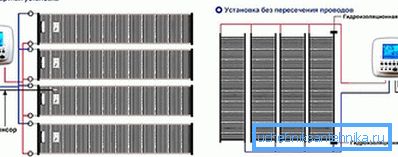

Схемы ўстаноўкі ИПО

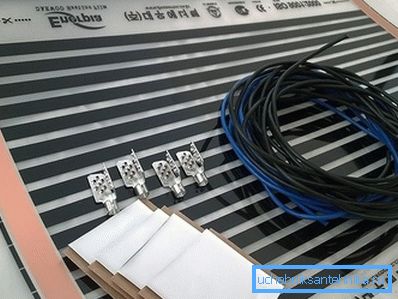

ИПО

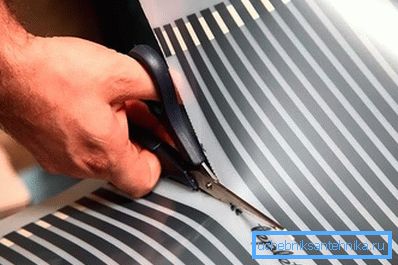

Нарэзка плёнкі на мацюкі

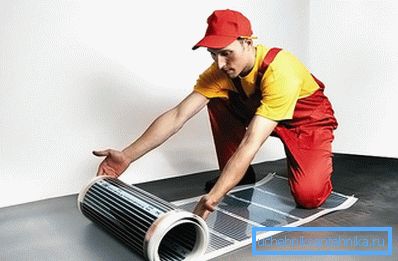

Раскладка награвальных мацюкоў

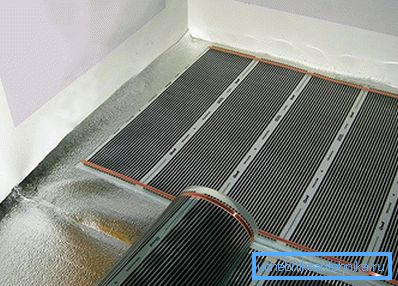

Падлогавы абаграванне ВК-плёнкай

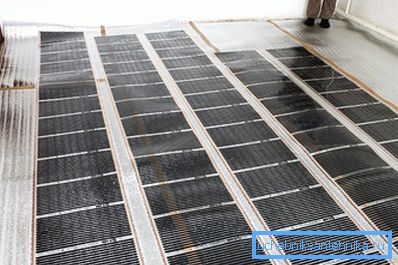

Раскладка ВК-плёнкі па-над цеплаізаляцыі

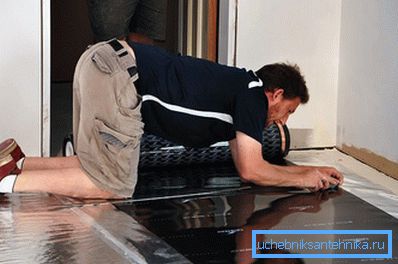

падключэнне ИПО

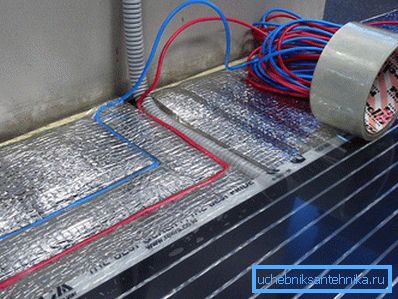

кладка правадоў

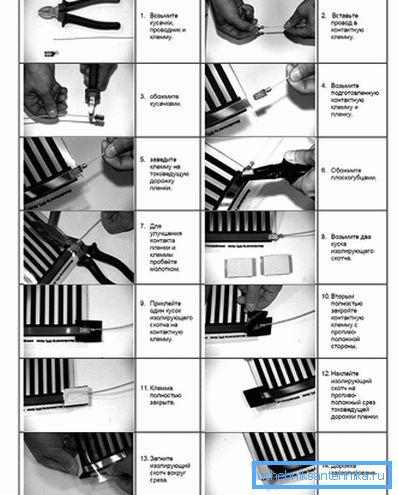

Інструкцыя па мантажы ИПО

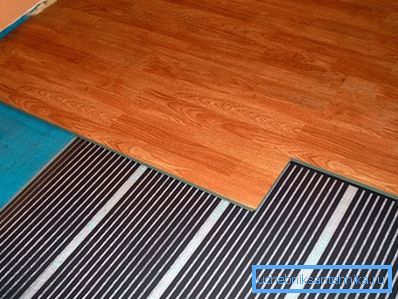

ВК-пол пад ламінат
