Як зрабіць разлік труб ацяплення ацяплення: ўлічваем усе

Пры мантажы сістэмы ацяплення ў прыватным доме ці кватэры асноўнай мэтай заўсёды з'яўляецца выманне максімальнага ККД з абсталявання, каб затрачваюцца сродкі былі расходавацца менавіта на абаграванне памяшкання.

Такое магчыма пры правільным падборы:

• не толькі самой сістэмы і радыятараў;
• але і дыяметра труб;
• а таксама матэрыялу іх вырабу.

Давайце даведаемся, як вырабляць такія разлікі, звернем увагу на тое, якія матэрыялы больш выгадныя і паглядзім відэа ролік па гэтым матэрыяле.

трубы ацяплення

• Дыяметральна і гідраўлічны разлік трубаправодаў магчымы толькі ў тым выпадку, калі для гэтага ёсць іх асноўныя параметры, такія як:

1. матэрыял вырабу, напрыклад, сталь, медзь, чыгун, хризотилцемент, поліпрапілен.
2. унутраны дыяметр.
3. Дадзеныя па дыяметры і матэрыялу фітынгаў і фасонных дэталяў.
4. Таўшчыня сценак труб, фітынгаў і фасонных дэталяў.

• Незразумела адкуль з'явілася меркаванне, што пры павелічэнні дыяметра труб павышаецца якасць ацяплення, так як пры павелічэнні плошчы трубаправода павялічваецца цеплааддача. Тэарэтычна, гэта, вядома, вельмі нават падобна на праўду, але на самой справе ўсё выглядае па-іншаму.
• Перш за ўсё, для труб вялікага дыяметра неабходна запампоўваць у сістэму вялікая колькасць цепланосбіта, які трэба нагрэць. Такім чынам, павялічваецца расход спажыванай энергіі (электрычнасць, газ, вадкае або цвёрдае паліва). А трубы самі па сабе не з'яўляюцца награвальным прыборам (у радыятарах для абагрэву выкарыстоўваецца метад канвекцыі, гэта значыць, ККД значна павялічваецца), атрымліваецца, што расход матэрыялаў і энерганосьбітаў не абгрунтаваны.
• Акрамя таго, павелічэнне аб'ёму вадкасці ў контуры вядзе да паніжэння ціску ў сістэме, такім чынам, вам прыйдзецца ўсталёўваць на вяртанні дапаможны цыркуляцыйны помпа для ацяпляльнай сістэмы, што зноў-такі цягне за сабой пэўныя выдаткі. Вядома, нават пры вялікім дыяметры труб контуру дасягнуць патрэбнай тэмпературы ў ацяпляным памяшканні цалкам магчыма, але цана на матэрыял і энерганосьбіты атрымаецца занадта завышанай.

Увага! Для аптымальнага мантажу і эксплуатацыі сістэмы ацяплення (пры падборы дыяметра) ціск у кожным цыркуляцыйнай кольцы павінна на 10% перавышаць страты, якія выклікае гідраўлічны супраціў.

вызначэнне дыяметра

Для прафесійных разлікаў па дыяметры труб ацяплення інжынерамі-цеплатэхніка выкарыстоўваецца вялікая колькасць формул і такія вылічэнні, як правіла, патрэбныя для праектаў шматпавярховых жылых і грамадскіх будынкаў, прадпрыемстваў і іншых устаноў. Для свайго дома вам наўрад ці спатрэбяцца такія дакладныя лічбы, таму, мы прапануем вам спрошчаную схему, якой можа скарыстацца кожны сантэхнік.

Формула для падобных разлікаў выглядае так: D = v354 * (0.86 * Q /? T) / V, а цяпер нам застаецца толькі падстаўляць значэння параметраў пад літары.

тут:

• D - гэта дыяметр трубы (см);
• Q - нагрузка на вымяраны ўчастак (кВт);
• ?t - тэмпературная розніца ў якая падае і зваротнай трубе (t? C);
• V - Хуткасць цепланосбіта ў сістэме (м / сек).

Заўвага. Калі на падачы цепланосбіта ў катла яго тэмпература складае 80? C, а на вяртанні ў катла 60? C, то ў такім выпадку значэнне? T будзе роўна? T = 80-60 = 20? C.

Прапарцыйная залежнасць паміж прапускной здольнасцю і дыяметрам труб

Разлік цеплавой магутнасці (нагрузкі)

Для вызначэння аптымальнай цеплавой магутнасці сістэмы ацяплення прыватнага дома вы можаце выкарыстоўваць наступную формулу: Qt = V *? T * K / 860.

Зараз вам зноў-такі застаецца толькі падставіць лічбавыя значэння на месца знакаў і тут:

• Qt - гэта шуканая магутнасць цеплавой энергіі для дадзенага памяшкання (кВт / гадзіну);
• V - аб'ём обогреваемого памяшкання (м³);
• ?t - тэмпературная розніца ў якая падае і зваротнай трубе (t? C);
• K - каэфіцыент цепластрат памяшкання (залежыць ад тыпу будынка, таўшчыні сцен і з цеплаізаляцыі);
• 860 - пераклад у кВт / гадзіну.

У прыватным сектары пабудовы могуць моцна адрознівацца адзін ад аднаго, але, тым не менш, там часцяком выкарыстоўваюць наступныя значэнні каэфіцыента цепластрат (K):

• Калі архітэктурнае збудаванне мае спрошчаную канструкцыю (дрэва, гафрыраваны металапракат) і там адсутнічае ізаляцыя, то K = 3-4;
• Спрошчаная канструкцыя архітэктурнага збудавання са слабай ступенню цеплаізаляцыі, напрыклад, мур у адзін цэлы цэгла ці пеноблок 405x400x200 мм - тут K = 2-2,9;
• У стандартных архітэктурных збудаваннях (мур у два цэглы і невялікая колькасць вокнаў і дзвярэй, дах - стандарт) K = 1-1,9;

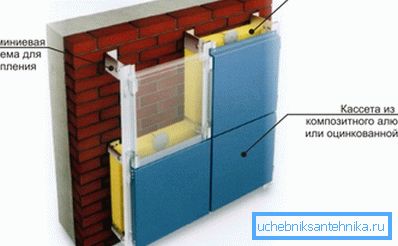

• Пры высокай ступені тэрмаізаляцыі для стандартных архітэктурных збудаванняў з невялікай колькасцю вокнаў і дзвярэй і уцепленай дахам і падлогай, інструкцыя паказвае на тое, што K = 0,6-0,9.

Калі вам неабходна вырабіць разлік трубнага дыяметра, то, як ужо было адзначана вышэй, вам неабходна значэнне розніцы тэмператур паміж вуліцай і памяшканнем. У памяшканні за кропку адліку звычайна бярэцца альбо пакаёвая тэмпература (18-20? C), альбо тая, якая вам найбольш падыходзіць, а з боку вуліцы вам трэба падставіць сярэдняе значэнне, якое прынята для вашага рэгіёну.

Напрыклад, ваш пакой мае аб'ём 3,5 * 5,5 * 2,6 = 50,05 м³ і яна добра уцеплены, гэта значыць, там тоўстыя ці уцепленай сцены, уцепленай падлогу і столь і скарыстаемся каэфіцыентам 0,9. У Падмаскоўі сярэдняя тэмпература паветра ў зімовы перыяд складае -28? C, а для мікраклімату ў памяшканні возьмем значэнне 20? C, тады значэнне? T будзе роўна 28 + 20 = 48? C. У такім выпадку, Qt = 50,05 * 48 * 0,9 / 860? 2,5 / гадзіну.

хуткасць цепланосбіта

Заўвага. Мінімальная хуткасць цепланосбіта для сістэм ацяплення не павінна быць меншай за 0,2-0,25 м / сек. У тых выпадках, калі хуткасць падае ніжэй гэтага значэння, з вадкасці пачынаецца вылучэнне паветра, што спрыяе адукацыі паветраных коркаў. У такіх выпадках можа быць часткова страчана працаздольнасць контуру, а ў асобных сітуацыях гэта можа прывесці да поўнай бяздзейнасці сістэмы, так як паток спыніцца наогул і гэта адбудзецца пры які працуе цыркуляцыйнай помпай.

Табліца для вызначэння трубнага дыяметра

Заўвага. Шчыльнасць вады пры 80? C роўная 971,8 кг / м 3.

Хуткасць вадкасці ў ацяпляльным контуры можа складаць ад 0,6м / сек да 1,5м / сек, але ў тых выпадках, калі выконваецца большае значэнне, то істотна паніжаюцца гідраўлічныя шумы ў сістэме, таму, хуткасць 1,5м / сек мы і прымем за адпраўную велічыню.

Калі ў нас ёсць усе неабходныя значэння, мы можам падставіць іх у формулу D = v354 * (0.86 * Q /? T) / V, у такім выпадку ў нас атрымаецца D = v354 * (0.86 * 2,5 / 20) / 1 , 5? 1,34, значыць, нам спатрэбіцца труба з унутраным дыяметрам 14 мм

Вядома, калі вы робіце сваімі рукамі сістэму ацяплення ва ўласным доме, то верагоднасць таго, што вы будзеце выкарыстоўваць формулы для разлікаў, нікчэмна малая, але ў гэтым выпадку для вас ёсць дапамога ў выглядзе табліц, размешчаных у гэтым артыкуле. Акрамя таго, у табліцы улічаны тып цыркуляцыі вадкасці, які можа быць прымусовым або натуральным.

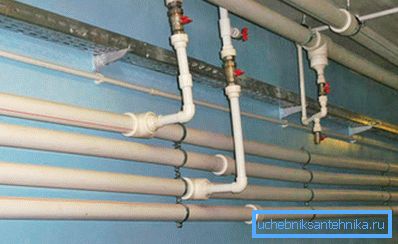

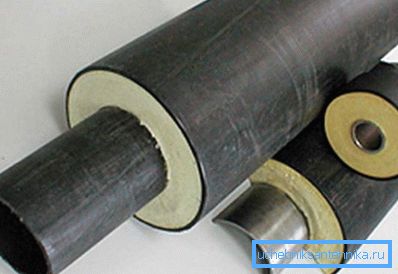

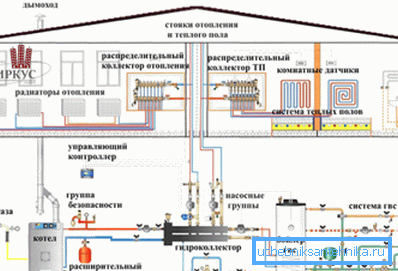

У цяперашні час часцей за ўсё (асабліва ў прыватным сектары) радыятарнага контуры, а таксама разводка труб ацяплення да Грабёнка цёплай падлогі выконваецца з поліпрапілена. З усіх якія ўжываюцца ў дадзеным выпадку, гэты матэрыял валодае найменшай цеплаправоднасцю, але, тым не менш, у тых месцах, дзе трубы праходзяць па халодным участках, іх трэба ўцяпляць.

заключэнне

У заключэнне можна сказаць, што найбольш часта выкарыстоўваецца вонкавы дыяметр поліпрапіленавых труб для ацяпляльных контураў у прыватным сектары, гэта 20, 25,32 і 40 мм. Падводку да радыятараў ў асноўным робяць перасекам 20 мм, зрэдку 25 мм, а больш тоўстыя трубы выкарыстоўваюцца ў якасці стояков.
