Як зрабіць цеплавой помпа

Адзіным недахопам прамысловых цеплавых помпаў з'яўляецца іх высокі кошт. Таму большасць карыстальнікаў аддае перавагу выпускаць гэтыя прылады самастойна. Пра гэта мы і распавядзем.

Прынцып працы

Існуе некалькі спосабаў атрымання цяпла за кошт выкарыстання цыклу Карно. Ён забяспечвае павышэнне тэмпературы цепланосбіта пры яго рэзкім сціску. Па тым жа прынцыпе, але з адваротным эфектам, працуе вялікая колькасьць кліматычныя кампрэсарныя прылады (кандыцыянеры і халадзільнікі, напрыклад). Асноўны працоўны цыкл рэалізуецца ў працоўных камерах гэтых агрэгатаў і мяркуе адваротны эфект - астуджэнне холадагенту з прычыны яго рэзкага пашырэння.

Таму адным з даступных спосабаў самастойнага вырабу цеплавых помпаў з'яўляецца выкарыстанне функцыянальных вузлоў, якія ўваходзяць у склад тыпавога кліматычнага абсталявання. Пры вырабе помпы з халадзільніка яго кандэнсатар і выпарнік выконваюць функцыю цеплаабменнікаў, забірайце цеплавую энергію з навакольнага асяроддзя і накіроўвалых яе на абаграванне цепланосбіта.

парадак зборкі

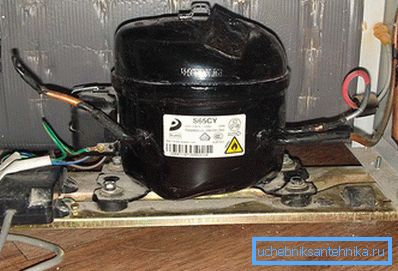

Можна выкарыстоўваць стары кампрэсар ад халадзільніка

Парадак вырабу цеплавога помпы з гатовых функцыянальных вузлоў:

  1. Падрыхтоўка кампрэсарнай часткі цеплавой помпы, выкарыстанне адпаведнага вузла ад звычайнага халадзільніка або кандыцыянера. (Гэты вузел павінен мацавацца з дапамогай «мяккай» падвескі на кранштэйнах, размешчаных на сцяне працоўнага памяшкання ў зручным месцы).
  2. Выраб кандэнсатара. Спатрэбіцца спецыяльны бак (лепш за ўсё - з «нержавейкі») аб'ёмам каля 100 літраў, у які мантуюць змеявік. (У якасці змеявіка можа выкарыстоўвацца гатовая медная трубка ад старога халадзільніка).
  3. Непасрэдна перад тым, як зрабіць цеплавой помпа, гатовы бак разразаецца ўздоўж падоўжнай восі на дзве роўныя часткі. Пасля ўстаноўкі і замацавання змеявіка ў целе адной з паловак частцы бака зварваюцца паміж сабой, утвараючы замкнёную ёмістасць. (Пры зварцы вырабаў з нержавейкі неабходна выкарыстоўваць электроды, прызначаныя для працы з гэтым металам).
  4. Па завяршэнні зборкі кандэнсатара - выраб наступнага абавязковага вузла помпы - выпарніка. Спатрэбіцца пластыкавая герметычная ёмістасць аб'ёмам 70-80 літраў. У ёй неабходна змясціць змеявік з трубкі на? цалі. На канцах гэтай трубкі трэба падрыхтаваць разьбовай згон, які забяспечвае падлучэнне да змеявік адпаведных труб (у якасці апошніх могуць выкарыстоўвацца звычайныя вадаправодныя трубы). Пасля зборкі выпарнік таксама замацоўваецца на сцяне з выкарыстаннем кранштэйнаў неабходнага памеру.

Зварка медных трубак

Для канчатковай зборкі ўсёй сістэмы ў цэлым, уключаючы зварку медных трубак і запампоўку ў ёмістасці цепланосбіта (фреона), рэкамендуецца запрасіць спецыяліста. Спроба прарабіць аперацыі з халадзільным абсталяваннем самастойна можа скончыцца жаласна, аж да атрымання траўмаў.

Па завяршэнні зборкі асноўнай часткі цеплавой сістэмы пераходзім да падлучаных прылад плота і размеркавання цяпла (цеплаабменніка і абагравальных батарэй).

Асаблівасці падлучэння вонкавых прылад

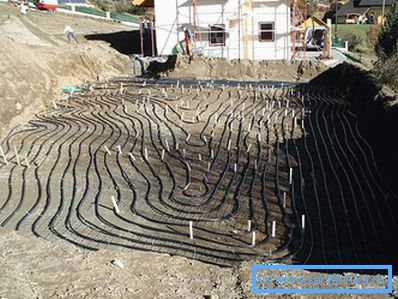

Цеплаабменнік размешчаны на сонечнай баку ўчастка

Нюансы падлучэння прылад плота і размеркавання цяпла:

  1. Цеплаабменнік ў грунце пажадана размяшчаць на сонечным боку ўчастка. Гэта дазваляе выкарыстоўваць энергію сонца ў якасці дадатковай крыніцы цяпла.
  2. Існуючы ў кампрэсары хладагент варта замяніць так званым «растворам», у склад якога ўваходзяць фрэон і вада. Гэта павышае эфектыўнасць працы цеплавой сістэмы.
  3. Замест звычайных радыятараў для абагрэву дому рэкамендуецца выкарыстоўваць прылады меншай магутнасці, якія не ўступаюць па эфектыўнасці традыцыйным сістэмах ( «цёплая падлога», напрыклад).
  4. Злучальныя трубы павінны прокладываться так, каб страты цяпла на гэтых участках былі мінімальнымі. Пры неабходнасці можна будзе прадугледзець дадатковую ізаляцыю.

У гарачыя дні (пры наяўнасці ў доме эфектыўнай вентыляцыі) цеплавой помпа можа выкарыстоўвацца для пасіўнага кандыцыянавання паветра.

Цеплавой помпа дапаможа апаліць памяшканне амаль дарма

З усімі тонкасцямі працэдур па падлучэнні вонкавых прылад вы можаце азнаёміцца ​​ў наступным відэа, размешчанага па адрасе аднаго з крыніц, указаных ніжэй.

відэа

У гэтым відэа падрабязна распавядаецца пра асаблівасці цеплавых помпаў:

Гэта відэа пра цеплавы помпе паветра-вада, вырабленым сваімі рукамі для ацяплення або нагрэву вады:
