Як зрабіць цвёрдапаліўны кацёл сваімі рукамі: кіраўніцтва да

Калі вы хочаце даведацца, як робяцца катлы ацяплення на цвёрдым паліве сваімі рукамі, то вы зайшлі па патрэбным адрасе і, хоць мы не будзем разглядаць усе магчымыя варыянты, усё-ткі вы зразумееце сутнасць такога мантажу. Вядома, мы не можам вам гарантаваць незвычайна высокі ККД, але пры правільнай рэгулёўцы засланак падачы кіслароду і рэгулёўцы цягі, вы адназначна можаце атрымаць 65% для ацяпляльнага контуру.

Матэрыялы, вузлы і зборка гэтага прылады будуць пакрокава прадстаўленыя вам ніжэй, а акрамя таго, вы зможаце паглядзець тэматычны відэа ролік.

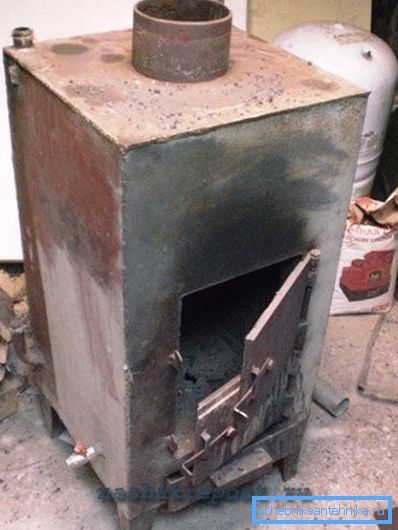

цвёрдапаліўны кацёл

Заўвага. Цяперашні абсталяванне мае шмат агульнага са знаёмай для большасці чытачоў печчу, але ў той жа час, тыя адрозненні, па прынцыпе якіх ён аддае цяпло, робяць яго цалкам іншым прыборам.

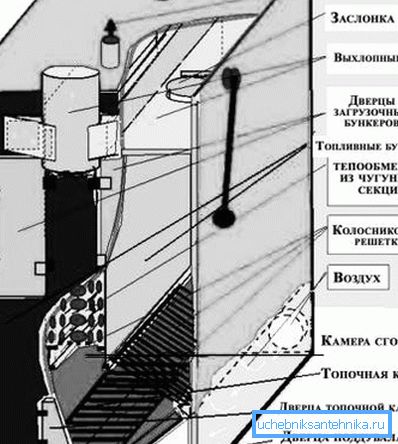

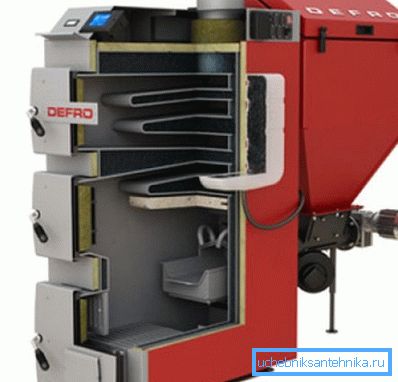

Асноўныя вузлы канструкцыі

• У пералік асноўных элементаў уваходзіць паліўная камера, дзе, уласна, і згарае цвёрдае паліва. Гэтая камера ў абавязковым парадку абсталюецца колосниковой кратамі, праз якую падаецца кісларод, неабходны для працэсу гарэння.
• Таксама нам спатрэбіцца альбо трубчасты цеплаабменнік, альбо іншая ёмістасць для вады з цеплатрывалых сталі або чыгуну - гэты элемент часцяком называюць вадзяной кашуляй.
• Для рэгулявання прытоку свежага паветра і перакрыцці цягавых каналаў пасля згасання неабходная сістэма дросельных засланак - у звычайным печы гэтыя функцыі выконвае дзверцы паддувала і шибер (люхта).
• Ну, і, вядома ж, дымавая труба, якая неабходна для адводу прадуктаў гарэння (дыму) і для стварэння цягі ў паліўным адсеку.
• Усе гэтыя вузлы заключаюцца ў сталёвым корпусе.

Заўвага. Каб забяспечыць раўнамерны абаграванне памяшкання нават падчас згасання паліва, інструкцыя рэкамендуе мантаваць над катлом акумулятар цяпла. Ён уяўляе сабой сталёвую разліковую ёмістасць, дзе канцэнтруецца цяпло падчас актыўнасці агрэгата.

Акрамя таго, над цеплавым акумулятарам абсталююць бак з нержавеючай сталі для гарачага водазабеспячэння. Гэты вузел не з'яўляецца абавязковым, але робячы так, вы забяспечваеце другі контур, гэта значыць, кацёл атрымліваецца двухконтурные.

Матэрыялы і інструменты

• Каб сабраць кацёл ацяплення на цвёрдым паліве сваімі рукамі, нам спатрэбяцца пэўныя прылады і, вядома ж, матэрыялы, сярод якіх, у першую чаргу можна назваць ліставую сталь, таўшчынёй не менш за 5 мм.

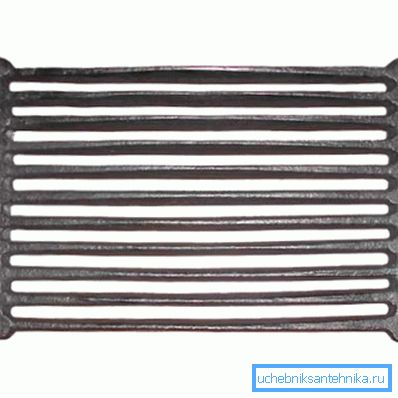

• Таксама нам спатрэбіцца металічны куток, вадаправодныя сталёвыя трубы (пажадана, бясшвовыя) і колосниковая рашотка з чыгуну.
• Для топкі і зольніка будуць патрэбныя дзверцы, а таксама дросельныя печкавыя засланкі, ліст нержавеючай сталі для цеплавога акумулятара і ёмістасці для ГВС, рачны (кар'ерны) пясок (просеянный).

• З інструментаў вам, вядома, ніяк не абысціся без газавай, а пажадана, электрычнай зваркі, якую можна будзе падключыць ў хатніх умовах.
• У шліфавальнай машыны, гэта значыць, балгаркі з дыскамі для рэзкі металу.

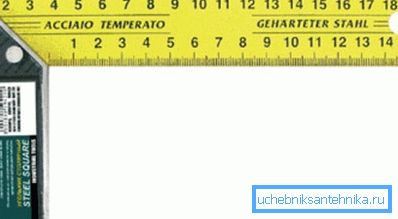

• Таксама вам спатрэбіцца электрычная дрыль з поўным наборам свердзелаў, пасатыжы, будаўнічы ўзровень, сталёвы вымяральны куток і метрычная рулетка з лінейкай.

зборка

Самае загружанае месца ў тэхнічных адносінах уяўляе топачная камера, дзе тэмпература паветра пры гарэнні каменнага вугалю можа дасягаць 1000? C. Але гэта і ёсць аснова ўсёй канструкцыі.

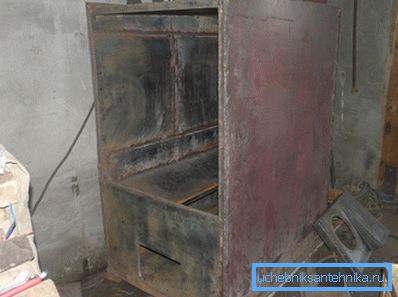

Таму, калі вы нідзе не можаце знайсці ліст цеплатрывалых сталі, то вам лепш за ўсё зрабіць гэтую камеру двайны. Гэта значыць, ніжнюю, верхнюю, заднюю і бакавыя сценкі вы робіце ў два пласта - спачатку збіраеце куб, а потым абшываць яго яшчэ адным пластом, імкнучыся, як мага дакладней падагнаць ўсе памеры.

Для зручнасці правядзення такіх работ лепш за ўсё выкарыстоўваць слясарны варштат або проста любы стол, на якім вы зможаце рэзаць і варыць лісты металу.

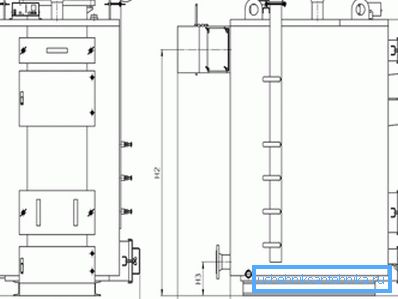

Калі ўважліва паглядзець на чарцёж, то вы там ўбачыце абазначэння параметраў, якія даюцца ў міліметрах. Іх вы пераносіце на сталёвы ліст з дапамогай вымяральнага кутка і сталёвы лінейкі.

Калі будзеце рэзаць метал, то не забывайце аб тым, што обрезной дыск можа мець таўшчыню ад 1,0 да 1,8 мм (у залежнасці ад маркі), таму, для захавання дакладных памераў рэжце ня па лініі, а ўшчыльную да яе, але каб пасля рэзу яе не было відаць.

Зборку цеплаабменніка, асабліва з сістэмы сазлучаных паміж сабой трубак, лепш за ўсё замовіць прафесіяналам, каб пазней не паўсталі форс-мажорныя абставіны ў выглядзе працёкаў. Таксама вы можаце замовіць у іх і бак з нержавеючай сталі для акумуляцыі цяпла і ГВС.

Як вы разумееце, такая канструкцыя будзе мець досыць вялікую масу, таму цвёрдапаліўныя катлы сваімі рукамі лепш за ўсё збіраць на месцы іх ўстаноўкі, каб не ўзнікла неабходнасць у транспарціроўцы. Пад падставу агрэгата варта заліць бетонны падмурак (калі такі адсутнічае) ці зрабіць яго з шамотного цэглы.

На накіроўвалыя ўкладваецца каласнік, а затым мантуецца цеплаабменнік. На паліўную камеру прыварваюцца рэбры калянасці. Пасля гэтага застаецца толькі абшаляваць канструкцыю металічнымі лістамі (сцены і верх), а паміж сценкамі засынаем сеяных пясок, які будзе ўтрымліваць, і акумуляваць цеплыню.

заключэнне

Хоць вы і не атрымаеце ККД, як у катла завадскі зборкі, затое яго цана будзе на некалькі парадкаў ніжэй, нават пры вырабе некаторых вузлоў іншымі майстрамі. Не палохайцеся - у зборцы такога агрэгата адсутнічаюць непераадольныя складанасці - поспехаў вам!
