Якая схема сістэмы ацяплення: тонкасці

У шматпавярховых і аднапавярховых прамысловых, вытворчых, грамадскіх і жылых будынках схемы ацяпляльных сістэм могуць моцна адрознівацца адзін ад аднаго па спосабе размеркавання цепланосбіта і эфектыўнасці.

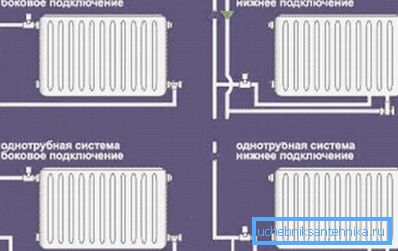

Так, такія сістэмы могуць быць:

• адкрытымі і зачыненымі;
• залежнымі і незалежнымі;
• однотрубные і двухтрубной.

Гэта можа вельмі моцна ўплываць на канчатковы вынік пры абагрэву памяшкання. Мы зараз звернем увагі на такія адрозненні, ацэнім іх перавагі і недахопы, а таксама прадэманструем вам відэа ролік па гэтай тэме.

адкрытыя

Прынцып працы

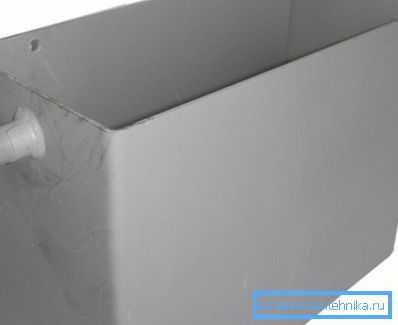

Заўвага. Асноўным адметнай прыкметай адкрытай сістэмы ад закрытай з'яўляецца пашыральны бак адкрытага тыпу, адкуль выпараецца вада. Да таго ж, такія контуры з'яўляюцца незалежнымі.

Адкрытыя сістэмы ацяплення з'яўляюцца незалежнымі, так як цепланосбіт цыркулюе па контуры ў выніку натуральнага ціску, без прымянення цыркуляцыйнага помпы. Як правіла, у якасці ацяпляльніка ў такіх сітуацыях могуць быць выкарыстаны цвёрдапаліўны катлы, у тым ліку і газогенераторные, а таксама печы і каміны з наяўнасцю вадзяной кашулі (ёмістасці для нагрэву вады).

Па колькасці контураў схема можа быць, як однотрубной, так і двухтрубной, але неабходна выконваць ўхіл пры мантажы 0,01% ад пачатковай кропкі падачы цепланосбіта. Паколькі такія вылічэнні вырабіць досыць складана, то можна зыходзіць з разлікаў ўхілу 8-10 мм на адзін метр пагонны.

Для нармальнага функцыянавання такога контуру пашыральны бак павінен знаходзіцца вышэй гарызантальнай трубы падачы цепланосбіта, каб стваралася слупковым ціск. Гэта значыць, гарачая вада з катла пры пашырэнні трапляе ў контур.

Але калі ціск перавышае норму, яна проста скідаецца ў пашыральны бак, а пры астуджэнні цепланосбіта, у выніку слупковай ціску, вяртаецца назад у контур. Такія ёмістасці ў прыватных дамах, як правіла, усталёўваюць на гарышчы.

Цыркуляцыя вады ў такіх сістэмах адбываецца досыць павольна, але гэта дазваляе вырабляць раўнамернае награванне труб, якія павінны быць у такіх выпадках не менш за 40 мм у дыяметры. Па гэтай прычыне такія контуры часцей за ўсё робяцца з сталі, хоць іх можна таксама рабіць з поліпрапілена.

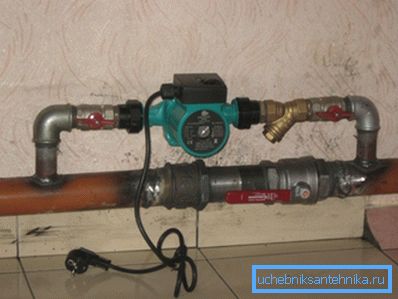

Але інструкцыя зусім не замінае ў незалежнай сістэме адкрытага тыпу ўсталяваць дапаможны помпа для павышэння ККД. Як вы бачыце на верхняй фатаграфіі, на асноўнай трубе, паміж абводкай для помпы ёсць запорный кран.

Яго перакрываюць, і вада пачынае рухацца праз помпа цыркуляцыі, а калі здараецца аварыйнае адключэнне святла, то асноўная труба адкрываецца, а абводка перакрываецца. Павышэнне хуткасці цыркуляцыі цепланосбіта значна ўплывае на эфектыўнасць абагравання памяшкання.

перавагі

• Асноўным перавагай однотрубной ці двухтрубной сістэмы адкрытага тыпу з'яўляецца яе поўная незалежнасць ад іншых энерганосьбітаў (ЛЭП, дызельны ці карбюратарны электрагенератар).
• Мантаж адкрытых сістэм не патрабуе спецыяльных ведаў, а таксама ліцэнзіі або допуску пры мантажы і падключэнні газавага або электрычнага катла.
• Цвёрдапаліўныя катлы або печы, як правіла, непатрабавальныя ў выкарыстанні паліва - акрамя вугалю і дроў гэта могуць быць любыя арганічныя матэрыялы ў сухім стане.

недахопы

• Вада ў больш шырока бачку можа замерзнуць, таму яго трэба ўцяпляць, але пры гэтым дадаваць антыфрыз, каб вадкасць не замярзала катэгарычна забаронена.
• Пры адукацыі паветраных коркаў у гэтых месцах трубы падвяргаюцца карозіі, так як натуральнае ціск не ў стане праштурхнуць паветра. Для ліквідацыі затораў трэба запампоўваць ваду ў контур да таго часу, пакуль не выйдзе ўвесь паветра.
• Нізкі ККД.

закрытыя

прынцып дзеяння

Заўвага. Закрытыя сістэмы ацяплення з'яўляюцца залежнымі, так цыркуляцыя цепланосбіта тут магчымая толькі з дапамогай цыркуляцыйнага помпы, які працуе ад электрычнасці, такім чынам, залежыць ад іншага крыніцы энергіі (ЛЭП, дызельнага або карбюраторного электрагенератара).

Сістэмы закрытага тыпу ў большасці выпадкаў функцыянуюць ад газавых, электрычных, дызельных і цвёрдапаліўных катлоў ацяплення і наўпрост залежаць ад электрычнасці. Нягледзячы на ​​тое, на якім паліве працуе сам кацёл - цыркуляцыйны помпа функцыянуе выключна з дапамогай электраэнергіі.

Тым не менш, такія сістэмы здабылі ўсеагульнае адабрэнне і папулярнасць з-за высокага ККД і надзейнасці, а таксама аўтаматычнага спосабу кіравання - у аварыйных сітуацыях на ЛЭП крыніцай электраэнергіі можа стаць дызельны ці карбюратарны генератар.

Такая сістэма працуе па прынцыпе деаэрации ці аўтаматычнай рэгулёўцы падтрымоўванага ціску з дапамогай спецыяльнага, герметычна закаркаваным пашыральнага бака. Такая ёмістасць складаецца з двух сектараў, падзеленых мембранай з тэрмаўстойлівыя гумы.

У адным адсеку знаходзіцца паветра або азот (калі запампоўванне выраблялася заводам-вытворцам), а ў другой адсек, праз ахоўны клапан паступае цепланосбіт, калі яго ціск перавышае зададзены парог. Калі цепланосбіт астывае, то ціск у сістэме падае і газ выціскае з рэзервуара назапашаную там вадкасць назад, у контур.

перавагі

• Пашыральны бак ў такіх сістэмах можна ўсталёўваць у любым месцы (вышэй, на ўзроўні ці ніжэй ацяпляльнага контуру) - у любым выпадку за цыркуляцыю вадкасці адказвае электрычны помпа.
• Адсутнасць неабходнасці кантролю над аб'ёмам цепланосбіта ў сістэме (рэгулюецца аўтаматычна).
• Можна ўжываць антыфрыз для анулявання магчымасці размарозкі сістэмы.
• Для абагрэву контуру можна выкарыстоўваць рэзервовыя катлы, напрыклад, акрамя асноўнага газавага катла ўсталяваць яшчэ цвёрдапаліўны або электрычны агрэгат. Таксама, усе гэтыя Ацяпляльнікі могуць працаваць разам, як група.
• Усе параметры сістэмы рэгулююцца аўтаматычна, таму, яе можна пакідаць без нагляду на працяглы перыяд, усталяваўшы патрэбны вам рэжым.

недахопы

• У такіх сістэм больш высокі кошт мантажу і абсталявання.
• Залежнасць ад электразабеспячэння.

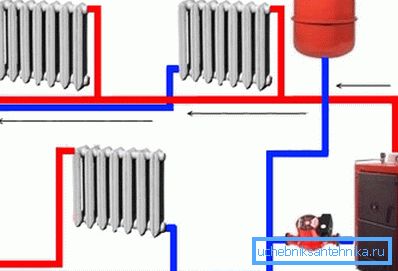

двухконтурный контур

Двухтрубные мантажныя схемы сістэм ацяплення на дадзены момант можна назваць найбольш распаўсюджанымі для прыватнага сектара, так як яны дазваляюць падтрымліваць раўнамерную тэмпературу радыятараў ва ўсім доме. Рэгуляванне кожнага асобнага прыбора вырабляецца з дапамогай тэрмастата або звычайнага вентыля, скарачаецца плынь цепланосбіта ў батарэю.

Сутнасць працы двухтрубная ацяпляльнага контуру заключаецца ў наступным:

• цепланосбіт ад ацяпляльніка паступае ў трубу падачы;
• дзе па чарзе раздаецца па радыятарам;
• а пасля праходжання вадкасці па секцыях прыбора яна трапляе ўжо ў трубу вяртання, па якой падаецца назад, да катла.

Пашыральны бак ў такіх выпадках можа быць, як адкрытым, так і закрытым - усё залежыць ад тыпу сістэмы.

Велізарная перавага двухтрубной сістэмы складаецца ў тым, што цепланосбіт на ўсім працягу падачы практычна не астуджаецца. Гэта значыць, яго тэмпература застаецца аднолькавай па ўсёй даўжыні трубы, так як астыўшая вадкасць трапляе ўжо зусім у іншую трубу.

Падача кольца на апошнім радыятары, дзе можа пераходзіць на вяртанне альбо той жа самай трубой, альбо праз батарэю, што практычна не мае ніякай розніцы - проста залежыць ад выгоды мантажу.

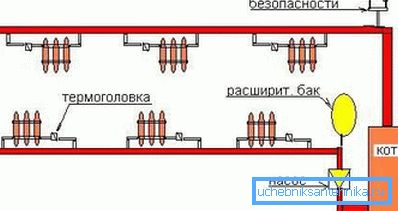

однотрубные контур

Однотрубные схемы мантажу сістэмы ацяплення менш эфектыўныя, затое яны абыходзяцца значна танней. Такім чынам, іх часта можна сустрэць у шматпавярховых дамах эпохі будаўніцтва савецкага перыяду.

Пры гэтым падача цепланосбіта тут можа ажыццяўляцца, як знізу, так і зверху, напрыклад, амаль усе хрушчоўкі (найбольшая колькасць пабудоў савецкага перыяду) маюць верхнюю падачу, а вось у брэжнеўкі часцяком можна сустрэць падачу цепланосбіта знізу ўверх. Часцяком у дамах, абсталяваных ніжняй падачай, як паказвае практыка, узнікаюць праблемы з ацяпленнем.

Сутнасць працы однотрубной сістэмы вельмі простая і складаецца ў наступным: ад ЦЭЦ, цэнтральнай кацельні, цеплавога пункта размеркавання (ТП) або ад катла падаецца гарачы цепланосбіт, які па чарзе раздаецца на радыятары.

Толькі пасля праходжання па секцыях астыўшая вадкасць не адводзіцца ў трубу вяртання, а трапляе туды ж, адкуль і прыйшла. Атрымліваецца, што чым у большай ступені адстае радыятар ад пачатку падачы па парадкаваму нумару, тым халадней ў ім будзе цепланосбіт.

Ідэальны варыянт для одноконтурной сістэмы, гэта тры-чатыры радыятара на адну трубу - пры большай колькасці цепластраты становяцца адчувальнымі. Для паніжэння страт цеплавой энергіі перад радыятарам усталёўваецца байпас - трубавая перамычка, па якой частка гарачай вадкасці вяртаецца зваротна, не трапляючы ў секцыі батарэі. Гэта магчыма, дзякуючы розніцы ў перасеку (байпас танчэй магістралі).

заключэнне

Вы можаце (пры наяўнасці вызначаных навыкаў) сабраць сваімі рукамі любую з прадстаўленых вышэй схем ацяплення. Самае асноўнае, каб была правільна разлічана магутнасць катла і ацяпляльных прыбораў адносна агульнай обогреваемой плошчы.
