Які можа быць схема ацяплення ў прыватным доме: агляд і

Пры ўладкаванні ацяпляльнай сістэмы прыватнага дома вельмі важна выбраць і скласці правільную схему падлучэння ўсіх элементаў ацяплення. Толькі так вы зможаце дасягнуць найбольшай эфектыўнасці і эканоміі ў працэсе яе эксплуатацыі.

У дадзеным артыкуле мы разгледзім усе магчымыя варыянты выканання такой задачы.

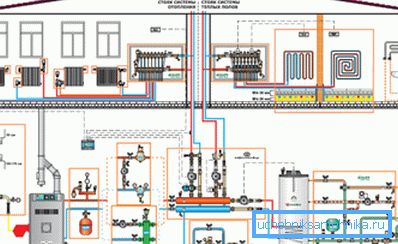

Магчымая схема мантажу ацяплення ў прыватным доме

тэрміналогія

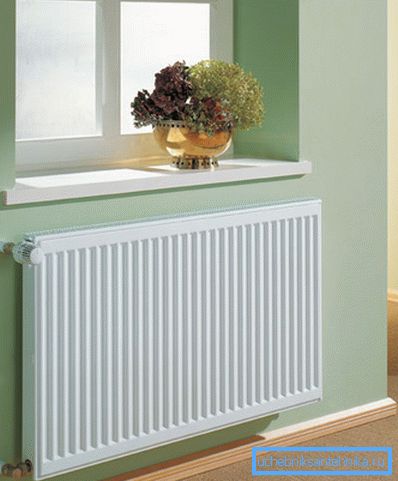

Фота прыбора вадзянога ацяплення

Схемы ацяплення ў прыватным доме выкарыстоўваюць некаторыя тэрміны, якія могуць быць незнаёмыя шырокаму колу абывацеляў, давайце разбяром іх:

тэрмін Тлумачэнне
Прыбор вадзянога ацяплення Абсталяванне, якое награваючыся за кошт кантакту з цепланосбітам, само распаўсюджвае цяпло па ўсім памяшканні. Гэта могуць быць батарэі, радыятары, канвектары, цёплыя падлогі і іншыя падобныя агрэгаты.
цепланосбіт Вадкасць, якая перамяшчаецца па трубах ацяплення. Яна награваецца ў катле і транспартуе цяпло да радыятараў. Звычайна гэтую ролю выконвае вада, якая можа быць мадыфікаваная рознымі адмысловымі дадаткамі.
ацяпляльны контур Закрытая канструкцыя, перамяшчальная па сабе нагрэтую і астылую ваду. Складаецца з радыятараў, трубаправода, кранаў і іншых не менш важных элементаў.
прамы ход Адрэзак контуру, які транспартуе нагрэты цепланосбіт да радыятара.
зваротны ход Адрэзак контуру, які транспартуе астылы цепланосбіт пасля выхаду з радыятара.

Савет: у рэгіёнах з суровымі зімамі рэкамендуецца выкарыстоўваць у якасці цепланосбіта ваду ў спалучэнні з этиленгликолем. Такі антыфрыз ня замёрзнет нават у самых крытычных умовах пры цалкам выключанай сістэме.

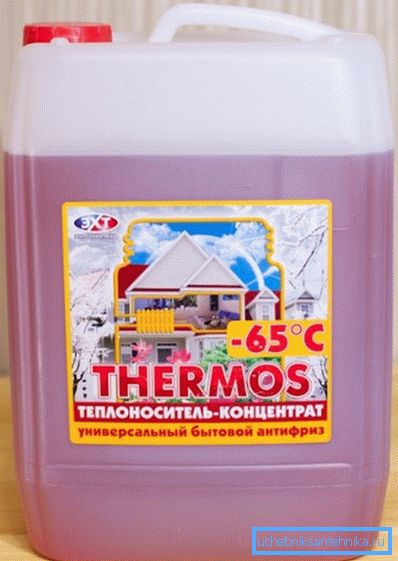

Прыклад антыфрызу для трубаправода ацяпляльнай сістэмы

Магчымыя метады перамяшчэння цепланосбіта

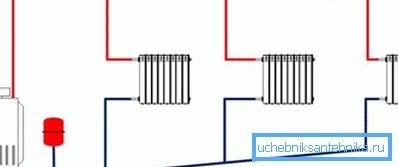

Схема: ацяпленне прыватнага дома з самацёчным рухам вадкасці

Калі складаецца схема ацяплення прыватнага дома сваімі рукамі, першае, што неабходна ўлічваць, дык гэта арганізацыю руху цепланосбіта па контуры:

цыркуляцыя апісанне
натуральная Такая сістэма працуе за кошт выканання фізічных законаў. Разагрэтая вадкасць мае меншую шчыльнасць і выцясняецца ўверх па стаяку, адкуль распаўсюджваецца на вестку контур, уладкаваны пад ухілам ад трох да пяці градусаў. Астыўшая вада ўжо па зваротным ходу, які мае такі ж кут нахілу, вяртаецца ў кацёл.

Адметныя рысы:

  • Плюс у тым, што не патрабуецца прымянення дадатковых камунікацый і прыбораў, так як усё адбываецца самацёчным метадам.
  • Мінус у тым, што такая канструкцыя эфектыўная толькі ў невялікіх пабудовах, дзе даўжыня контуру не перавышае трыццаці метраў.
прымусовае У гэтым выпадку да сістэмы дадаткова падключаецца цыркуляцыйны помпа, і, такім чынам, рух цепланосбіта адбываецца за кошт стваранай рознасці ціскаў паміж прамым і зваротным ходам.

Адметныя рысы:

  • Плюс у адсутнасці якіх-небудзь абмежаванняў, такім спосабам можна запусціць контур любой даўжыні, галоўнае падабраць адзін або некалькі помпаў падыходнай магутнасці.
  • Мінус у дадатковых выдатках на спецыяльнае абсталяванне і залежнасці ад падачы электрычнага харчавання.

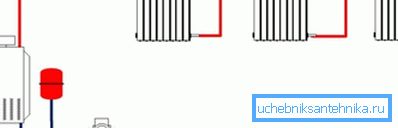

Схема: ацяпленне ў прыватным доме з прымусовым рухам вадкасці

Схемы ў адпаведнасці з выкарыстоўванай разводкай труб

Таксама пры стварэнні схемы ацяплення прыватнага дома сваімі рукамі варта абраць спосаб падлучэння батарэй да стояку:

однотрубная

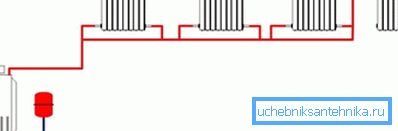

Ўзор однотрубной схемы ацяплення прыватных дамоў

У гэтым варыянце нагрэтая вадкасць перамяшчаецца ўвесь час па адной і той жа трубе, паслядоўна аддаючы цяпло якія сустракаюцца на шляху радыятарам.

Перавагай з'яўляецца нізкая цана рэалізацыі, але адчувальныя недахопы прымушаюць задумацца пра яе рацыянальнасці:

  • Нераўнамернае размеркаванне цяпла. Чым далей ад катла, тым халадней батарэі.

Савет: выкарыстанне однотрубных схем падыходзіць толькі для малагабарытных памяшканняў, дзе страты цяпла будуць менш адчувальныя.

  • Складанасць рэгулявання асобных радыятараў. Унесеныя змены ў працу аднаго паўплываюць на ўсе прыборы ў паслядоўнай ланцужку.
  • Немагчымасць правядзення рамонтных работ або замены без прыпынку і адключэння ўсёй сістэмы.

двухтрубная

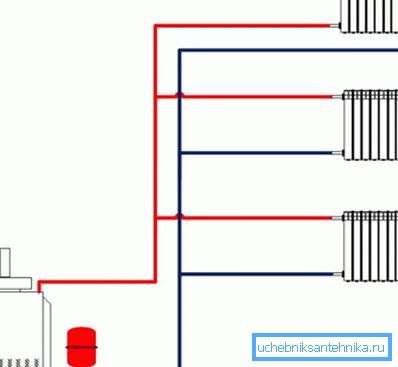

Прыклад выкарыстання двухтрубной вертыкальнай схемы мантажу ацяплення ў прыватным доме

Тут жа да кожнага радыятару нагрэтая вадкасць падаецца па адной трубе, а ўжо астыўшая выдаляецца па іншай. Канструкцыя можа мець як вертыкальную, так і гарызантальную разводку.

Вядома, такі выбар абыдзецца даражэй, затое ён прадастаўляе адразу некалькі бясспрэчных добрых якасцяў:

  • Раўнамернае размеркаванне цяпла, што значна паляпшае мікраклімат у хаце і павялічвае прадукцыйнасць сістэмы.
  • Магчымасць рэгулявання любога з радыятараў без наступстваў для працы астатніх.

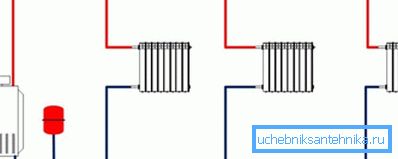

Прынцыповая схема двухтрубной гарызантальнай разводкі

Ва ўсім свеце ўжо даўно актыўна выкарыстоўваецца менавіта такое паралельнае падлучэнне радыятараў не толькі ў прыватных дамах, але і ў шматкватэрных шматпавярхоўках. У нас жа пакуль такая навіна звычайна можна сустрэць толькі ў новабудоўлях або загарадных катэджах.

прамянёвая

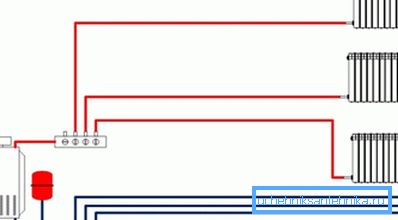

Схема прамянёвай разводкі ацяпляльнага трубаправода

Такое падключэнне яшчэ называюць коллекторным, так як яно мяркуе наяўнасць размеркавальнага калектара, ад якога ўжо ідзе якая падае і зваротная труба для кожнай батарэі індывідуальна.

Перад тым, як правесці такую ​​разводку, варта старанна ўзважыць свае фінансавыя магчымасці, таму што яна выйдзе даражэй нават двухтрубной, але затое і магчымасці яна прадаставіць сапраўды ўнікальныя:

  • Поўная аўтаномія рэгуляванне прадукцыйнасці кожнага радыятара з калектара.
  • Ажыццяўленне рамонту або замены батарэй без абавязковага адключэння ўсёй ацяпляльнай сістэмы.
  • Магчымасць ўстаноўкі дадатковых девайсов на любы контур.

Інструкцыя выканання мантажных работ пры ўсталёўцы прамянёвай разводкі адрозніваецца высокай складанасцю, што робіць абавязковым выклік кваліфікаваных спецыялістаў.

Ленінградка

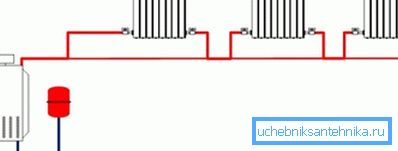

Прыклад класічнай «Ленінградкі»

Гэты арыгінальны метад дазваляе ўдасканаліць однотрубной схему падлучэння ацяпляльнай сістэмы, надзяліўшы яе магчымасцю аўтаномнай рэгулявання радыятараў.

Для гэтага:

  1. Да кожнай батарэі мантуецца запорная арматура, якая дазваляе кантраляваць расход цепланосбіта праз яе.
  2. Ўсталёўваюцца байпасы, якія ўяўляюць сабой абыходныя трубы меншага памеру. Гэта дазволіць цыркуляваць вадзе па ўсім контуры нават пры цалкам перакрытых вентылях на асобным радыятары.

Характэрна, што апісаныя маніпуляцыі можна ажыццявіць як на пачатковым этапе ўладкавання ацяплення ў доме, што дазволіць адначасова і зэканоміць, і пашырыць функцыянальнасць канструкцыі, так і з ужо ўсталяванай разводкай.

заключэнне

Калі вы вырашылі праводзіць ацяпленне прыватнага дома сваімі рукамі, то пачынаць варта з выбару найбольш прыдатнай для вашага выпадку мантажнай схемы. У першую чаргу патрабуецца вызначыцца з тыпам цыркуляцыі цепланосбіта ў трубаправодзе, а затым з варыянтам разводкі выкарыстоўваюцца труб. Вышэй мы пастараліся азнаёміць вас з прынцыпамі працы і моцнымі бакамі найбольш папулярных з іх.

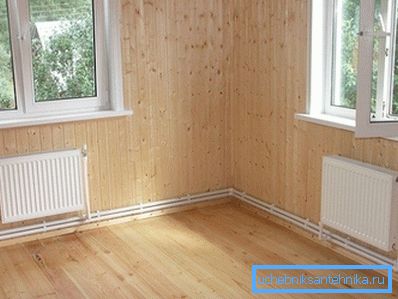

Рэалізаваная двухтрубная схема падлучэння ацяпляльнай сістэмы

На прадастаўленым відэа вы зможаце знайсці дадатковыя матэрыялы, якія тычацца разгледжанай тэмы. Правільная схема - гарантыя якаснага ацяплення.
