Якія бываюць сістэмы ацяплення: вадзяное, паветранае, цёплы

Якія бываюць сістэмы ацяплення і па якіх прыкметах яны класіфікуюцца? Нам трэба будзе азнаёміцца ​​як з праверанымі шматгадовай эксплуатацыяй схемах, якія выкарыстоўваюцца ў прыватных і шматкватэрных дамах, так і з параўнальна новымі рашэннямі, якія толькі пачынаюць заваёўваць папулярнасць. Такім чынам, непасрэдна да справы.

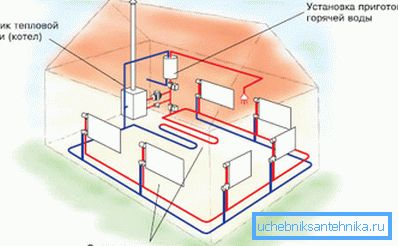

вадзяны апал

Гэтыя тыпы сістэмы ацяплення маюць агульную рысу: для транспарціроўкі цеплавой энергіі ад крыніцы цяпла да ацяпляльных прыбораў выкарыстоўваецца вадкі цепланосбіт.

Заўважце: нягледзячы на ​​назву, у гэтай ролі не заўсёды выступае вада. Прымяняюцца таксама растворы соляў, этилен- і прапiленглiколь, адпрацаванае маторнае масла. Яны выгадна адрозніваюцца ад вады куды больш нізкай тэмпературай замярзання, што дазваляе не баяцца размарозкі труб і батарэй.

Вадзяной тып ацяплення, у сваю чаргу, можна класіфікаваць па доўгім шэрагу прыкмет.

крыніца цяпла

У гэтай ролі могуць выступаць:

• Кацельня або ЦЭЦ. Цепланосбіт транспартуецца да дома па двух ніткам цеплаізаляваных трасы (якая падае і зваротнай); на ўводзе ў дом мантуецца элеваторный вузел, які стабілізуе тэмпературныя параметры ацяплення за кошт уключэння часткі цепланосбіта ў паўторную цыркуляцыю. Галоўны недахоп схемы - вялікія страты цяпла пры транспартоўцы.

Звярніце ўвагу! Гэтыя страты аплачваюцца канчатковым спажыўцом. Адсюль - мноства жадаючых перайсці з ЦО на аўтаномныя тыпы ацяплення.

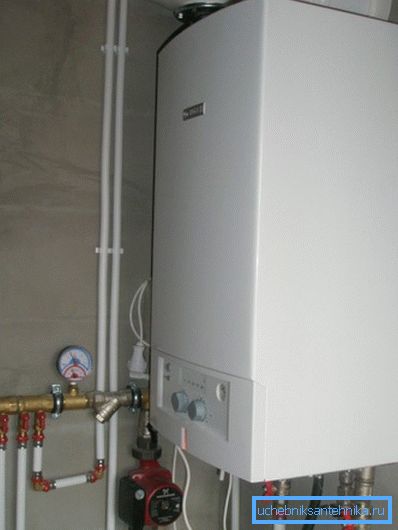

• магістральны газ. Газавы кацёл забяспечвае мінімальныя выдаткі на абаграванне (каля 70 капеек за кілават-гадзіну цяпла). У цяперашні час і ў найбліжэйшай будучыні гэта самае выгаднае рашэнне. Газ у балонах і газгольдэраў абыходзіцца прыкметна даражэй - ад 1,8 да 2,8 руб / кВт * г.

• Дровы, вугаль. Выдаткі некалькі вышэй (1,1 - 1,4 руб / кВт * Ч). Галоўны недахоп - нізкая аўтаномнасць катлоў: ім патрабуецца перыядычная загрузка паліва і выдаленне попелу.
• Кацёл на дызпаліве, наадварот, не патрабуе ўвагі ўладальніка тыднямі. У недахопы можна запісаць неабходнасць захоўвання вялікай колькасці паліва, пах, высокі ўзровень шуму пры працы соляровым гарэлкі і дарагоўлю цяпла (3,2 руб / кВт * г).
• Нарэшце, электрокотлы ўсіх відаў (Тэнов, індукцыйныя і электродные) найбольш зручныя ў эксплуатацыі і бяспечныя. Яны не патрабуюць ні частага абслугоўвання, ні адводу прадуктаў згарання. За ўсё добрае даводзіцца плаціць; у дадзеным выпадку - цалкам канкрэтнымі грашыма з разліку прыкладна 3,6 - 3,8 рубля за кілават-гадзіну.

цыркуляцыя цепланосбіта

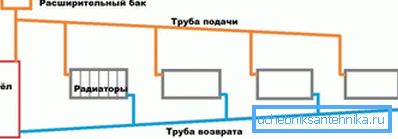

Яна можа быць натуральнай і прымусовай.

Карысна: практыкуецца мантаж схем, здольных працаваць у абодвух рэжымах. У гэтым выпадку ўрэзка помпы ў разліў вялікага (ад ДК 32) дыяметра забяспечваецца байпас. Ён патрэбны, каб звужэнне трубаправоду не памяншала і без таго невысокі гідраўлічны напор ў рэжыме натуральнай цыркуляцыі.

Кірунак руху цепланосбіта

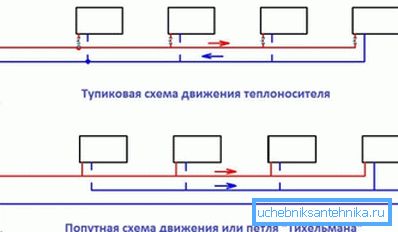

Яно можа быць тупіковым і спадарожным.

1. Тупіковы тып сістэмы ацяплення мае на ўвазе, што на розных участках контуру цепланосбіт рухаецца ў процілеглых кірунках.
2. Спадарожнае рух азначае, што ні ў адной кропцы контуру вада, антыфрыз, алей і г.д. не змяняюць напрамкі руху на супрацьлеглае.

Верхні і ніжні разліў

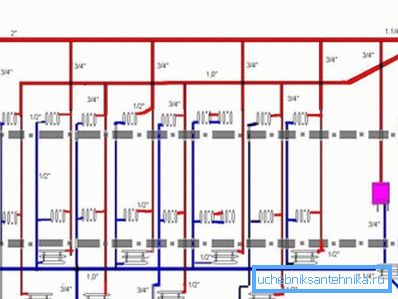

Тут усё проста: схема з верхнім разліву мяркуе, што лежневка падачы ацяплення (гарызантальная галінка трубаправода, якая аб'ядноўвае стаякі) знаходзіцца на гарышчы, а лежневка обратку - у склепе.

У выпадку ніжняга разліву, адпаведна, абедзве лежневки разводзяцца па склепе. Стаякі злучаюцца парамі; кожная пара аб'ядноўваецца перамычкай на верхнім паверсе дома або ў склепе.

разводка

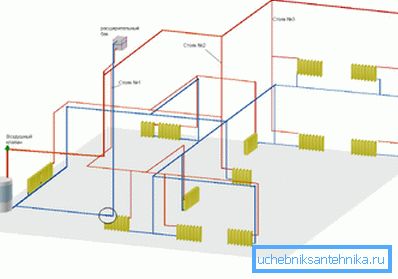

Падзяляюць вертыкальную і гарызантальную разводку; тэрміны, думаецца, зразумелыя інтуітыўна і ў каментарах не маюць патрэбы. Варта, аднак, удакладніць, што ў рэальным свеце часцей сустракаюцца камбінаваныя тыпы сістэм ацяплення. Скажам, у тыповым шматкватэрным доме стояк ўяўляе сабой вертыкальную разводку, а вось разліву - гарызантальную.

Падключэнне ацяпляльных прыбораў

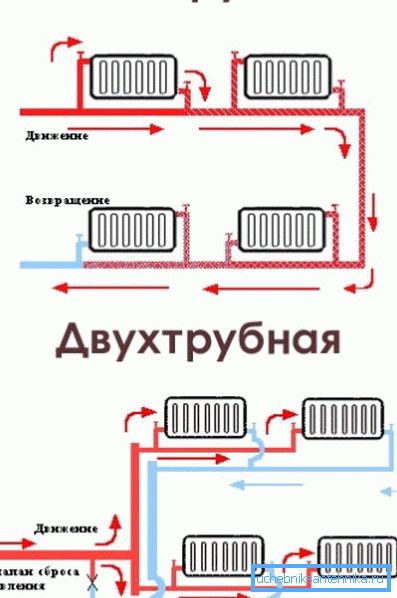

Па гэтай прыкмеце вылучаюць однотрубные і двухтрубную схемы.

1. У першым выпадку разліў ўяўляе сабой кальцо паміж уваходным і выходным патрубкамі катла або дамавікамі засаўкамі элеваторный вузла. Ацяпляльныя прыборы раздзіраюць яго ці, што куды больш разумна, ўразаюцца паралельна разліву.
2. Другая схема мае на ўвазе, што кожны радыятар або канвектар - гэта перамычка паміж разліву падачы і обратку.

Заўважце: у агульным выпадку двухтрубная схема патрабуе дросселирования кожнага прыбора і балансавання сістэмы пры запуску з дапамогай дроселяў. Інструкцыя звязана з тым, што інакш уся цыркуляцыя пойдзе праз блізкія да катла або элеватар прыборы, што багата размарозка далёкіх радыятараў.

экзотыка

Якое бывае ацяпленне акрамя звыклых і шырока выкарыстоўваюцца схем з вадкім цепланосбітам?

паветранае

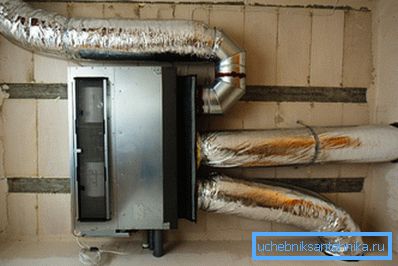

У ролі цепланосбіта выступае звычайнае паветра. Паколькі яго удзельная цеплаёмістасць невялікая, прыходзіцца транспартаваць вялікія аб'ёмы; часцяком сістэмы паветранага ацяплення сумяшчаюцца з вентыляцыяй.

Рашэнне цікава адсутнасцю ў інтэр'еры ацяпляльных прыбораў. Галоўны недахоп - у тым, што прыхаваная пракладка паветраводаў магчымая толькі на стадыі будаўніцтва або капітальнага рамонту дома.

Цёплая падлога

У ролі ацяпляльнага прыбора выступае ўся паверхня падлогі. Для гэтага ў сцяжку ці пад чыставое пакрыццё ўкладваецца труба з цепланосбітам, які грэе кабель або плёнкавы награвальнік. Праца лёгка можа быць выканана сваімі рукамі, без прыцягнення спецыялістаў.

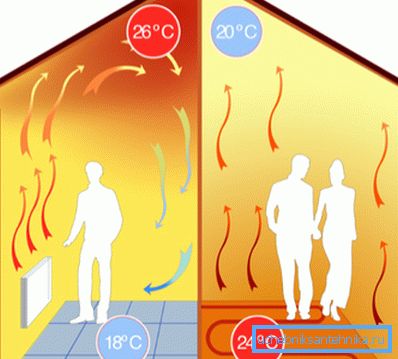

Цёплая падлога цікавы сваёй эканамічнасцю. Няма, цана кілават-гадзіны цяпла не змяняецца: яна залежыць толькі ад крыніцы цяпла. Эканомія дасягаецца больш эфектыўным размеркаваннем тэмператур і меншымі уцечкамі праз столь.

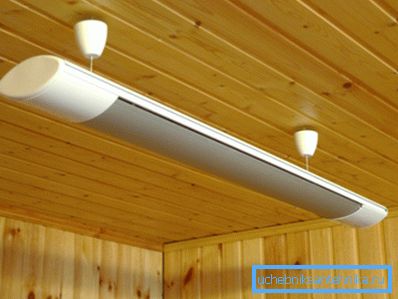

інфрачырвонае

Большая частка цяпла перадаецца ад награвальнага элемента прадметах і людзям у памяшканні за кошт цеплавога выпраменьвання, а не канвекцыі. Паколькі ацяпляльныя прыборы ўздзейнічаюць непасрэдна на тэмпературныя рэцэптары насельнікаў дома, тэмпература ў памяшканні можа быць зніжана да 15-16С без найменшага дыскамфорту. Адсюль - зноў-такі эканомія энергіі.

заключэнне

Зразумела, наш мініятурны агляд магчымых рашэнняў у галіне ацяплення не прэтэндуе на абсалютную паўнату. Прымацаванае відэа дапоўніць яго карыснымі і пазнавальнымі матэрыяламі. Поспехаў!
