Якія выкарыстоўваць трубы для цёплага вадзянога падлогі:
Сучасныя новаўвядзенні будаўнічага рынку дазваляюць рабіць кватэры ці хаты значна камфортней. І асабліва тут вылучаюцца вадзяныя сістэмы цёплых падлог, якія збіраюцца з розных матэрыялаў. І, як правіла, у такой справе самыя складаныя моманты для неспрактыкаванага чалавека - гэта разлік трубы для цёплага вадзянога падлогі і выбар яе тыпу.
У гэтым артыкуле мы разбярэмся ў дадзеных пытаннях, а акрамя таго разгледзім сцісла, як такія канструкцыі мантуюцца сваімі рукамі.
Пачнем з самага важнага моманту.
віды труб
Для выгоды, характарыстыкі і віды труб прадстаўлены ў параўнальнай табліцы:
| тып вырабы | асаблівасці |

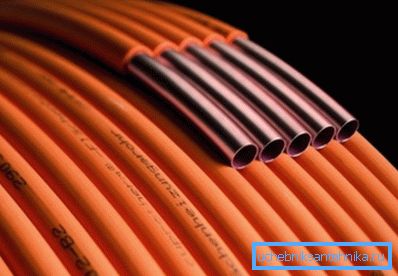

| 1. Медныя. | У прынцыпе, гэта выдатны матэрыял, паколькі медзь служыць доўга, не ржавее і валодае добрай трываласцю. У выпадку механічнай нагрузкі магістраль хутчэй погнется, чым у ёй з'явяцца дзіркі або расколіны. У Еўропе гэта найбольш папулярны від матэрыялу для вырабу падобных канструкцый. Але самае важнае перавага медзі - гэта выдатны ўзровень цеплаправоднасці. А гэта азначае, што вашы падлогі будуць прагравацца максімальна хутка. Што ж тычыцца недахопаў, то ў гэтым выпадку ён, мабыць, адзін - гэта даволі высокі кошт медных «трас». |

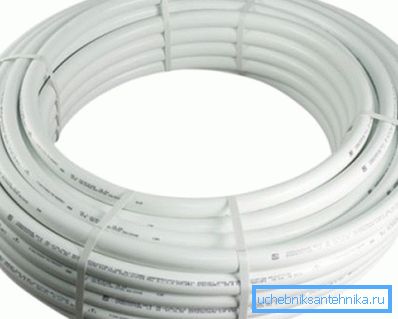

| 2. Металапластыкавыя. | Выдатны варыянт для сярэдняга бюджэту. Выраб ўяўляюць сабой магістраль з некалькіх слаёў - зверху пластык, а ўсярэдзіне алюміній (гэты метал, дарэчы, пры нагрэве трохі пашыраецца). Такая структура дазваляе цёпламу падлозе быць досыць трывалым і не «абрастаць» знутры рознымі нарасцям. |
| 3. Поліпрапіленавыя. | Такія вадзяныя трубы для цёплых падлог выкарыстоўваюцца рэдка, таму што гнуцца не вельмі добра. Акрамя таго паколькі ў іх структуры адсутнічае метал, то і цеплаабменныя працэсы тут не занадта хуткія. Гэта значыць, папросту кажучы, сістэма нагрэву з поліпрапілена будзе не занадта эфектыўнай. |
| 4. Вырабы з пашытага поліпрапілена (PEX-трубы). | Адрозніваюцца нізкай коштам, добрым узроўнем цеплаправоднасці і доўгім тэрмінам службы. Да недахопаў можна аднесці той факт, што поліпрапілен цяжкавата мантаваць, таму што калі не будзе імгненнай жорсткай фіксацыі, то ён адразу разогнется. |
Такім чынам, калі казаць пра тое, якія трубы выкарыстоўваць для цёплага вадзянога падлогі, то атрымліваецца, што «залатая сярэдзіна" паміж коштам і якасцю - гэта металлопластіковые вырабы.
Ды і да таго ж металлопластик укладваць даволі лёгка - лініі гнуткія, трывалыя. Як такія бухты Раскачаць - так яны і будуць ляжаць, без усялякіх зваротных выпростванне.
Звярніце ўвагу на тое, што, нягледзячы на наяўнасць металу ў структуры вырабаў, іх усё роўна трэба максімальна берагчы пры заліванні полу ці яго свідраванні перфаратарам. Цвёрдыя часціцы вадкага бетону могуць пашкодзіць металлопластик так, што ў ім з'явяцца расколіны, а свердзел так і зусім спакойна пройдзе скрозь алюміній.

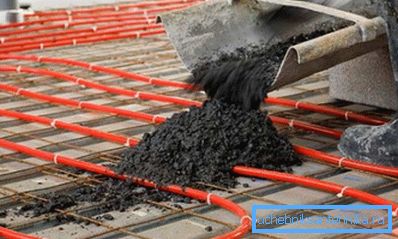

Таму заліваючы сцяжку, старайцеся не наступаць на «трасы», а калі плануецца свідраванне падлогі, то запомніце размяшчэнне ліній сістэмы абагравання.
Мы прыкладна вызначыліся з тым, якія трубы лепш для цёплага вадзянога падлогі выкарыстаць пры сярэднім бюджэце.
Давайце зараз разгледзім, як разлічыць патрэбны метраж сістэмы.
План размяшчэння магістралі і разлік метражу
На самай справе складанне плана - працэс нескладаны.
Тут трэба дзейнічаць прыкладна так:
- Складаем план памяшкання ў маштабе, на якім адзначаем месца, дзе будзе стаяць мэблю. Там дзе яна будзе размяшчацца - сістэму працягваць не трэба, таму што ніякага сэнсу ў абаграванні, напрыклад, шафы - не, пагадзіцеся.

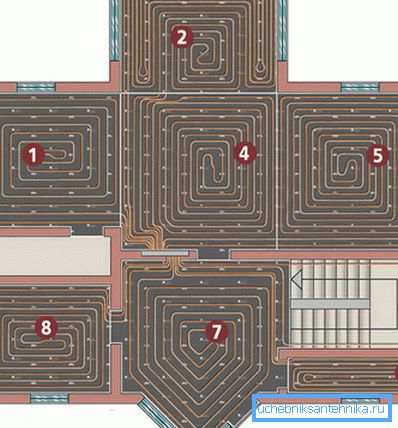

- Чэрці схему размяшчэння канструкцыі. Лепш за ўсё спланаваць яе так - ад пункту падачы гарачай вады працягваецца (як бы спіраллю) траса ў цэнтр пакоя. І затым ад цэнтра лініі адыходзяць да кропкі зліву. Такое размяшчэнне дае больш эфектыўны і раўнамерны абаграванне пакоя.
- Адштурхоўваючыся ад зробленага малюнка, вылічваем патрэбны метраж металлопластіковые бухты.
Звярніце ўвагу на тое, што вельмі не рэкамендуецца рабіць «трасу» ад контуру больш, чым 60 метраў. Калі сістэма будзе мець такі метраж, то гарачая вада будзе астываць даволі хутка, а гэта адаб'ецца на эфектыўнасці абагравання.
Што ж тычыцца параметраў, то ў большасці выпадкаў аптымальна падыходзяць вырабы, дыяметр якіх вар'іруецца ад 15 да 20 мм. Як бачыце, разлік трубы вадзянога цёплага полу - гэта сапраўды даволі хуткае і нескладанае справа.
А вось са зборкай усё не так проста - маюцца нюансы. Разбярэмся ва ўсім на наглядным прыкладзе.
Мантаж цёплай падлогі
Такім чынам, у якасці навочнага прыкладу мы возьмем арганізацыю сістэмы з металлопластика з раскладкай па прынцыпе спіралі. Абаграванне будзе рабіцца ў кватэры шматпавярховага дома, бо гэта самы складаны выпадак з-за неабходнасці ўцяпляць перакрыцце (даведайцеся тут, што такое компрессіонные фітынгі для труб ПНД).
Прыступім да мантажу.
падрыхтоўчыя працы
На гэтым этапе варта дзейнічаць па такой схеме:
- Чысцім плоскасць падлогі ад смецця і старонніх прадметаў.

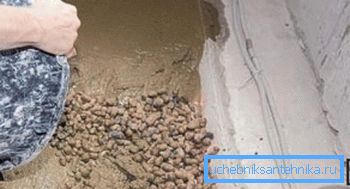

- Заліваем чарнавую сцяжку з керамзітабетону.

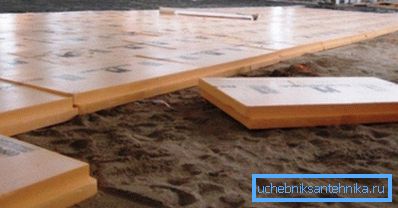

- Пасля таго як бетон высахне, мацуем зверху яго лісты пенаполістырол (пенапласт таксама падыходзіць, толькі ён спатрэбіцца шчыльны, а гэта значыць, што агульная таўшчыня падлогі будзе больш у выніку). Лісты прасцей за ўсё мацаваць на спецыяльныя дзюбеля з шырокім капялюшыкам.

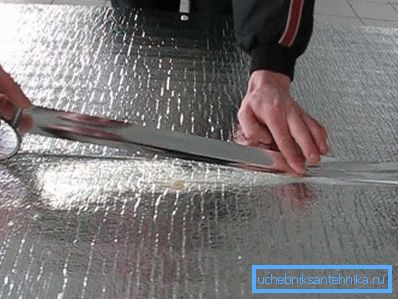

- Зверху ўцяпляльніка рассцілаюць фальгіраваны плёнку. Калі гэтага не зрабіць, то сістэма будзе выграваць не толькі фінішны пласт падлогі, але і перакрыцце. Гэта значыць, папросту кажучы патрэбная вам плошча будзе прагравацца значна больш павольна.
На гэтым падрыхтоўка завершана. Прыступаем да наступнага кроку.
кладка труб
Тут усё выконваецца ў такой паслядоўнасці:

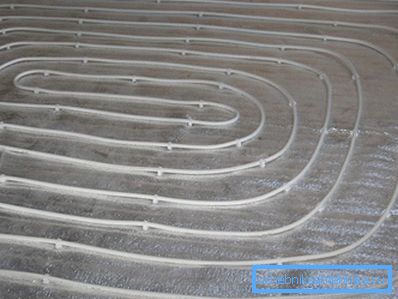

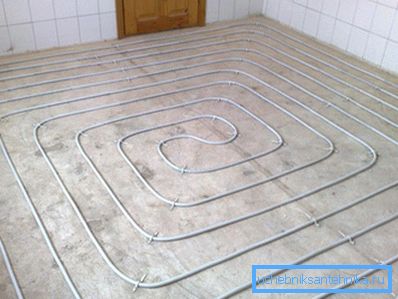

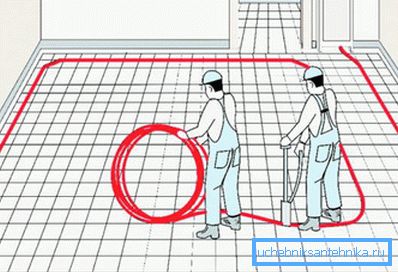

- Бярэм бухту з металлопластиком, адзін канец трубы пакідаем каля пункту падачы гарачай вады і пачынаем размотваць трасу, укладваючы яе на падлозе па спіралі, прасоўваючыся ўнутр, як бы да цэнтра пакоя. Пры гэтым старайцеся укладваць ўсё так, каб адлегласць паміж паралельнымі лініямі было каля 15-20 гл.
- Калі дойдзе да цэнтра, зрабіце як бы разварот і вярніцеся па тым жа прынцыпе спіралі да кропкі адводу астылай вады.

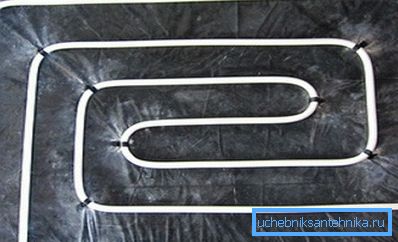

- Зафіксуйце трубы да паў з дапамогай крапяжоў і дзюбеляў.
- Далучыце канцы «трасы» да вадаправоднай сістэме.
Запусціце ваду ў трубы (калі ціск слабое, то, магчыма, спатрэбіцца ўсталяваць дадатковы насос). Калі няма працёкаў, то можна заліваць фінішную сцяжку.
Звярніце ўвагу толькі на тое, што калі мы разглядалі пытанне, якія трубы выбраць для вадзянога цёплага падлогі, то там меўся адзін важны нюанс датычна металлопластика - пры нагрэве такія вырабы трохі пашыраюцца. Менавіта таму трэба арганізаваць усё так, каб пры застыванні сцяжкі ў лініях сістэмы ў першыя гадзін 5-6 была гарачая вада.
Калі яе не будзе, то ЦПС застыгне цалкам, і потым трубе як бы няма куды будзе пашырацца.
Цяпер падвядзем вынікі агляду.
выснову
Мы з вамі разабраліся ў тым, якія трубы выбраць для цёплага вадзянога падлогі і чаму. Разгледзелі і ўсе патэнцыйныя варыянты ў параўнальнай табліцы, а таксама была прыведзена выразная інструкцыя схемы мантажу і прынцыпы разліку матэрыялу (см.также артыкул Трубы і фітынгі з пашытага поліэтылену: тэхнічныя характарыстыкі і асаблівасці мантажу).
Спадзяемся, што вы скарыстаецеся атрыманай інфармацыяй на практыцы. А калі хочацца даведацца больш карысных звестак, то для вас маецца яшчэ і дадатковае відэа ў гэтым артыкуле - праглядзіце яго.
