Якімі бываюць электрычныя катлы ацяплення: агляд
Пачнем з таго, што ацяпляльныя электрычныя катлы могуць кардынальна адрознівацца адзін ад аднаго не толькі па тэхнічных параметрах (магутнасць, памер), але і па прынцыпе працы, гэта значыць, па спосабе нагрэву цепланосбіта і яго транспарціроўцы.
Тым не менш, любы з гэтых агрэгатаў цудоўна падыходзіць у якасці ацяпляльнага прыбора, як для загараднага хаты (асабняка) або кватэры ў шматпавярховым будынку, так і для цэнтралізаванай кацельні, якая абслугоўвае некалькі дамоў.
Давайце паглядзім, якімі могуць быць гэтыя прыборы наогул, дзе лепш за ўсё іх выкарыстоўваць, а таксама да вашай увазе будзе прадастаўлены тэматычны відэа ролік.
Адрозненні па спосабе нагрэву цепланосбіта
ТЭН

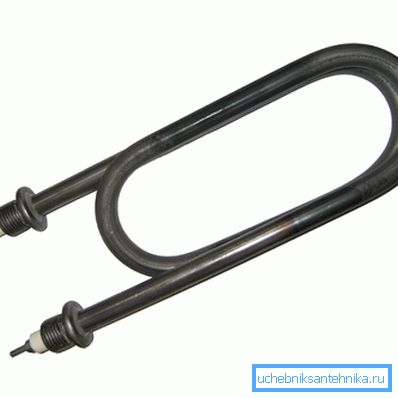

- Агрэгаты, у якіх усталяваны трубчасты электрычны награвальнік або ТЭН так і называюць - Тэнов катлы і вадкасць у іх награваецца менавіта з дапамогай гэтага прыбора. Як правіла, такія ўстаноўка досыць кампактныя, у іх выдатны дызайн, а мантуюцца яны на сцяну.
- Асноўная перавага, якім валодае электрычны кацёл ацяплення перад газавымі, дызельнымі і цвёрдапаліўны, гэта адсутнасць дымавой трубы. Уся справа ў тым, што ў электраэнергіі няма прадуктаў згарання, такім чынам, іх не трэба адводзіць на вуліцу. Такое перавага дазваляе мантаваць агрэгат ў любым зручным месцы памяшкання, не прывязваючыся да сценкі, якая выходзіць на вуліцу.

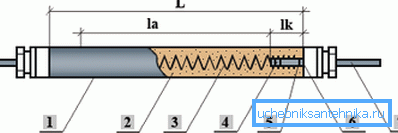

- Корпус з алюмінія, сталі або тытана;
- Напаўняльнік (кварцавы пясок);
- Спіраль з нихрома;
- Кантактны стрыжань у напаўняльніку;
- герметык;
- Ізалятар (фарфор);
- Вонкавая частка кантактнага стрыжня.
Заўвага. Як правіла, ТЭН, які усталёўваецца на насценныя электрычныя катлы для ацяплення, мае зігзагападобную форму. Акрамя таго, іх можа быць два, а часам нават тры штукі на адзін агрэгат (у залежнасці ад магутнасці і праекта завода-вытворцы).
электроды

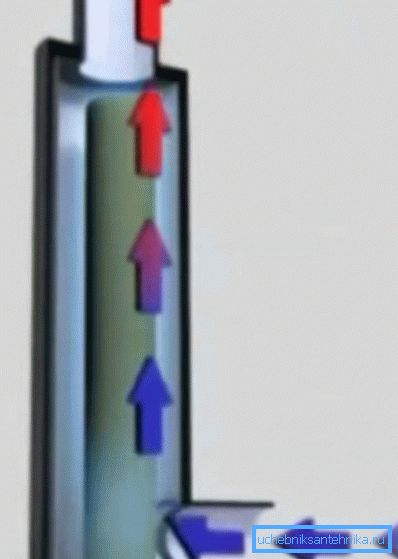

- Электродной ацяпляльны электрычны кацёл прынцыпова адрозніваецца ад Тэнов па метадзе нагрэву цепланосбіта (Як правіла, гэта дыстыляваная вада з якімі-небудзь дадатковымі вадкасцямі, рэкамендаванымі вытворцам). І тыя і іншыя агрэгаты працуюць ад зменнай сеткі альбо на 220В, альбо на 380В (аднафазныя і двухфазныя) - усё залежыць ад магутнасці. Але кошт і ў тых і іншых будзе прыкладна аднолькавай, хоць змяняецца расход электраэнергіі.
- Частата току ў нашых электрычных сетках складае 50Гц, па-за залежнасці ад напружання, і гэта непасрэдна ўплывае на падагрэў цепланосбіта. Электроды, якія знаходзяцца ў посудзе, праз які рухаецца вадкасць, мяняюць сваю палярнасць 50 раз у секунду і гэта прымушае іёны цепланосбіта мяняць напрамак з той жа перыядычнасцю, гэта значыць, 50 раз у секунду. Гэта выклікае яе нагрэў.
- Як вядома, ток рухаецца па шляху найменшага супраціву, значыць, яго рух складзена ў межах адлегласці паміж двума электродамі - гэта кажа пра тое, што працэс іянізацыі ніякім чынам не небяспечны для спажыўца, папросту кажучы, яго не ўдарыць токам. У выпадку ўцечкі вадкасці з ёмістасці замкнёная ланцуг паміж электродамі разрываецца, такім чынам, адключаецца і ўся сістэма, так што пры такіх сітуацыях небяспеку пажару адсутнічае. Гэта тое ж самае, як калі б вы разарвалі спіраль - ланцуг размыкается, і прылада перастае працаваць.
Агляд мадэляў
тэнов мадэлі
У цяперашні час электрычныя ацяпляльныя катлы РОМСТАР вырабляюцца, як у Тэнов, так і ў электродных выкананні, толькі другі варыянт мае меншыя габарыты і да назвы прыкладаецца прыстаўка міні (пра іх мы таксама раскажам). Такі ацяпляльны прыбор складаецца з металічнага корпуса, у які ўбудаваны цеплаабменнік, элементы камутацыі і электронны блок кіравання і абароны (сілавыя рэле, тэмпературныя датчыкі, клемы і так далей).
Асноўная частка ўсяго агрэгата, гэта цеплаабменнік, які складаецца з электранагравальнікаў або Тэнов, герметычна закаркаваных у пасудзіне з двума патрубкамі для ўваходу і выхаду вады. Верхні патрубок служыць для адводу летняга цепланосбіта да прыбораў ацяплення праз праточнае рэле, а ніжні падключаецца да трубы вяртання.
Электронная арматура кіравання прызначана для аналізу і далейшай апрацоўкі дадзеных, якія паступаюць з датчыкаў пры розных рэжымах працы. Усе астатнія дэталі катла разам з арматурай кіравання зафіксаваныя ўнутры корпуса з дапамогай нітаў і шруб.
Тэмпературны дыяпазон у РОМСТАР знаходзіцца ў межах 10-85? C, а вось калі тэмпература вады паднімецца да 90? C, то спрацуе аўтамат абароны і нагрэў спыніцца. Улічваючы характарыстыкі ад завода-вытворцы, награвальны тут маюць павышаную надзейнасць, так як зроблены з найноўшых матэрыялаў. Таксама ўдасканалена аўтаматыка, што робіць такія катлы надзейнымі і бяспечнымі пры эксплуатацыі.
Лічба ў назве РЕМСТАР | 3 | 5 | 7 | 10 | 12 | 14 |
Магутнасць (кВт) | 3 | 5 | 7 | 10 | 12 | 14 |
Аб'ём ацяплянага пляца (м3) | 75-90 | 125-150 | 175-210 | 250300 | 300-360 | 350-420 |
Памеры ацяплянай плошчы (м2) | 30 | 50 | 70 | 100 | 120 | 140 |
Намінальная спажывецкая магутнасць (кВт) | 3 | 5 | 7 | 10 | 12 | 14 |
Сеткавае напружанне (У) | 220 | 380 | ||||
Максімальны ток па фазе (А) | 13,7 | 22,7 | 31,8 | 15,2 | 18,2 | 21,2 |
Перасек меднай праводкі для харчавання і зазямлення (мм2) | 2,5 | 4 | 4 | 52,5 | 5,4 | 54 |
Аптымальная тэмпература вадкасці на выхадзе (? C) | 70 | |||||
Максімальная тэмпература вадкасці на выхадзе (? C) | 85 | |||||
Рэкамендуемы аб'ём цепланосбіта ў ацяпляльным контуры | 120 | 200 | 280 | 400 | 480 | 560 |
Цепланосбіты, якія рэкамендуе завод-вытворца | Дыстыляваная або нізкатэмпературная вада (не замярзае да -40? C), а таксама вадкасці, у якіх тэмпература кіпення не менш за 100? C і яны сертыфікаваны ў якасці цепланосбіта | |||||
Рэкамендаваны заводам-вытворцам помпы ад Grundfos | ALPHA 2 25/60, UPS 25/60 | |||||
Дыяметр муфты, а таксама ўваходнага і выходнага патрубка (мм) | 20 | |||||
Ступень абароны ад вільгаці | 1PX3 брызгозащитное | |||||
Габарыты (мм) | 572x270x105 | |||||
Маса (кг) | 12 | 13,5 |
Заўвага. У памяшканні, дзе ўсталяваны электрычны кацёл, не павінна быць выбухованебяспечных пар і газаў, а таксама пылу, здольнай паўплываць на працу катла.

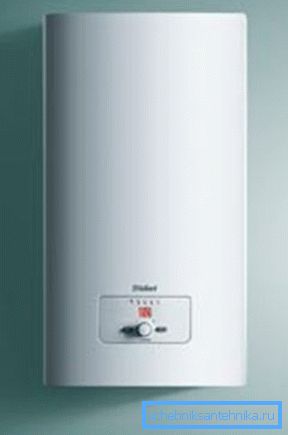

Выдатнай альтэрнатывай газавага ацяплення з'яўляюцца нямецкія электрычныя катлы ELOBLOCK - яны надзейныя, эрганамічныя і кампактныя. Мантаж такіх агрэгатаў вырабляецца вельмі лёгка, у працы яны бясшумныя і пры неабходнасці досыць проста змяніць налады рэжыму.
Да вартасцяў ELOBLOCK можна аднесці мікрапрацэсарнае кіраванне адной клавішай, умантаваныя погодозависимое кіраванне, абарону ад замярзання, а таксама магчымасць выкарыстання прылады для сістэмы цёплай падлогі. Акрамя таго, катлом можна кіраваць праз HDO сігнал або паніжальны перамыкач, дзе індыкацыя налад адлюстроўваецца на святлодыёдным дысплеі, да сістэмы можна падключыць бойлер ускоснага нагрэву.
Ну і, вядома ж, гэта цудоўная афармленне корпуса, які зможа гарманаваць практычна з любым інтэр'ерам.
Мадэлі, якія працуюць ад зменнай сеткі 220В / 50Гц, маюць магутнасць 6 і 9 кВт, а тыя якім трэба 380 У / 50 Гц прадстаўлены агрэгатамі з магутнасцю 12, 14, 18, 21, 24 і 28 кВт. Пашыральны бак тут мае аб'ём 7 літраў, максімальная тэмпература вады да 85? C, а працоўны ціск ад 0,8 бар да 3,0 бара, хоць рэкамендуецца падтрымліваць аптымальнае значэнне 1,0-2,0 бара.
Геаметрычныя памеры прыбора па параметрах вышыня / шырыня / глыбіня 740x410x330 мм, з масай 34 кг.

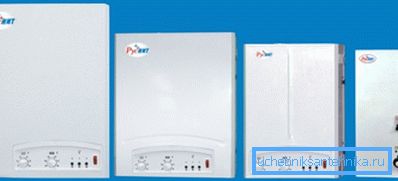

Электрычны кацёл для ацяплення Русні вырабляецца аднайменным расійскім акцыянерным грамадствам, якое ўтварылася на базе завода Чырвоны сцяг у Разані (завод раней супрацоўнічаў з Роскосмоса). У цяперашні час АТ вырабляе высакаякасныя сістэмы ацяплення, у якіх выкарыстоўваюцца ТЭНы з нержавеючай сталі, а ўвесь прыбор робіцца з самых сучасных матэрыялаў. ККД сапраўдных катлоў дасягае адзнакі 93%, а самыя магутныя мадэлі здольныя абагрэць памяшканне плошчай да 1000м2.
маркіроўка РУНИТ | Напружанне (У) | Магутнасць (кВт) | Плошчу памяшкання (м2) | ККД (%) | Параметры У / Ш / Г (мм) | Маса (кг) |
203 М | 220 | 3 | 30 | 93 | 485x194x138 | 9 |
204 М | 220 | 4 | 40 | 93 | 482x194x144 | 9 |
205 М | 220 | 5 | 50 | 93 | 505x305x205 | 12 |
206 М | 220/380 | 6 | 60 | 93 | 505x430x205 | 12 |
207 М | 220/380 | 7 | 70 | 93 | 505x430x205 | 12 |
208 М | 220/380 | 8 | 60 | 93 | 505x430x205 | 12 |
209 М | 220/380 | 9 | 90 | 93 | 505x430x205 | 12 |
212 М | 380 | 12 | 120 | 93 | 530x240x370 | 18 |
215 М | 380 | 15 | 150 | 93 | 530x240x370 | 19 |
218 М | 380 | 18 | 180 | 93 | 530x240x370 | 19 |
221 М | 380 | 21 | 210 | 93 | 530x240x370 | 19 |
224 М | 380 | 24 | 240 | 93 | 530x240x370 | 20 |
230 МП | 380 | 30 | 300 | 93 | 620x270x410 | 36 |
230 М | 380 | 30 | 300 | 93 | 620x270x410 | 25 |
236 МП | 380 | 36 | 360 | 93 | 620x270x410 | 36 |
236 М | 380 | 36 | 360 | 93 | 620x270x410 | 27 |
245 МП | 380 | 45 | 450 | 93 | 407x280x630 | 36 |
245 М | 380 | 45 | 450 | 93 | 407x280x630 | 26 |
270 М | 380 | 70 | 700 | 93 | 1045x500x280 | 60 |
2100 м | 380 | 99 | 970 | 93 | 1045x500x280 | 64 |
Русні М
маркіроўка РУНИТ | Напружанне (У) | Магутнасць (кВт) | Плошчу памяшкання (м2) | ККД (%) | Параметры У / Ш / Г (мм) | Маса (кг) |
205 Да | 220 | 5 | 50 | 93 | 505x305x205 | 11 |
206 Да | 220/380 | 6 | 60 | 93 | 505x305x205 | 12 |
207 Да | 220/380 | 7 | 70 | 93 | 460x240x600 | 12 |
208 R | 220/380 | 6 | 80 | 93 | 460x240x600 | 12 |
209 R | 220/380 | 9 | 90 | 93 | 505x305x205 | 12 |
Русні кантры
маркіроўка РУНИТ | Напружанне (У) | Магутнасць (кВт) | Плошчу памяшкання (м2) | ККД (%) | Параметры У / Ш / Г (мм) | Маса (кг) |
205 НМ | 220 | 5 | 50 | 93 | 690x495x230 | 25 |
207 НМ | 220/380 | 7 | 70 | 93 | 690x495x230 | 25 |
209 НМ | 220/380 | 9 | 90 | 93 | 690x495x230 | 25 |
212 НМ | 380 | 12 | 120 | 93 | 660x410x260 | 28 |
215 НМ | 380 | 15 | 150 | 93 | 660x410x260 | 28 |
218 НМ | 380 | 18 | 180 | 93 | 660x410x260 | 28 |
221 НМ | 380 | 21 | 210 | 93 | 660x410x260 | 28 |
224 НМ | 380 | 24 | 240 | 93 | 660x410x260 | 28 |
Русні НМ

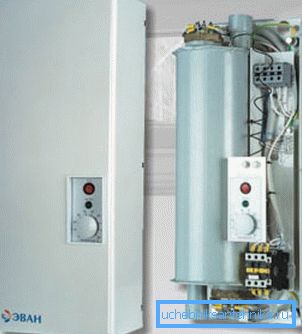

Для катлоў Эван акрамя Стандарту ёсць таксама такія класы, як Эканом, Камфорт, Камфорт RX, Люкс і Прафесіянал - усе яны адрозніваюцца па кошце і магутнаснага характарыстыках, але больш дэталёва мы разгледзім толькі класы Эканом і Стандарт.
Такія агрэгаты абсталяваны ТЭНами з нержавеючай сталі, сталёвым корпусам і арматурай электроннага кіравання, там ёсць падвойная абарона ад перагрэву, Рэлейнай камутацыя і калодка для падлучэння цыркуляцыйнага помпы для сістэмы ацяплення. Працоўны ціск складае 0,8-3,0 бара, рэкамендаванай - 1,0-2,0 бара, а ККД катла дасягае планкі 93%.
Маркіроўка Эван ЭПО | Магутнасць (кВт) | Плошчу памяшкання (м2) | Параметры па У / Ш / Г | Напружанне (У) |
2,5 | 2,5 | 25 | 565x270x220 | 220 |
4 | 4,0 | 40 | 565x270x220 | 220 |
6 | 6,0 | 60 | 565x270x220 | 220 |
7,5 | 7,5 | 75 | 565x270x220 | 220 |
9,45 | 5,5 | 95 | 565x270x220 | 220 |
12 | 12,0 | 120 | 565x270x220 | 380 |
15 | 15,0 | 150 | 565x270x220 | 380 |
18 | 18,0 | 180 | 565x270x220 | 380 |
24 | 24,0 | 240 | 565x270x220 | 380 |
30 | 30,0 | 300 | 565x270x220 | 380 |
Характарыстыкі класа Эканом
маркіроўка Эван | Магутнасць (кВт) | Плошчу памяшкання (м2) | Параметры па У / Ш / Г | Напружанне (У) |
С1-3 | 3 | 30 | 650x250x180 | 220 |
С1-5 | 5 | 50 | 650x225x180 | 220 |
C1-6 | 6 | 60 | 650x225x180 | 220 |
C1-7,5 | 7,5 | 750 | 650x225x180 | 220 |
C1-7,5 | 7,5 | 750 | 650x225x180 | 380 |
C1-9 | 9 | 90 | 650x225x180 | 220 |
C1-9 | 9 | 90 | 650x225x180 | 380 |
C1-12 | 12 | 120 | 650x225x180 | 380 |
C1-15 | 15 | 150 | 650x225x180 | 380 |
С1-18 | 18 | 180 | 650x225x180 | 380 |
С1-24 | 24 | 240 | 650x225x180 | 380 |
С1-30 | 30 | 300 | 650x225x180 | 380 |
Характарыстыкі класа Стандарт
Вядома, было б няправільна не згадаць пра камбінаваныя катлы ацяплення газ-электрычнасць - гэта, бадай, найбольш выгадная камбінацыя з усіх магчымых варыянтаў. І мы спынімся на даволі папулярнай двухконтурной мадэлі Жытомір -3 КС-ГВ-010 СН / КЕ-4,5.
Такія катлы ацяплення камбінаваныя электрычныя і газавыя, як правіла, маюць некалькі выхадаў падлучэння, што дазваляе мантаваць двайны ацяпляльны контур (цёплая падлога - радыятары), а таксама абаграваць лазню ці басейн. Маючы ў арсенале два віды паліва, вы заўсёды зможаце выбраць найбольш для вас выгадны і не перарываць працы агрэгата пры адключэнні электраэнергіі.
Жытомір -3 КС-ГВ-010 СН / КЕ-4,5 ўяўляе сабой аднафазны падлогавы двухконтурный ацяпляльны агрэгат з магутнасцю 10КВт пры спажыванні газу і 4,5 кВт пры спажыванні электрычнасці, і аптымальная плошчу абагравання будзе складаць 100м2 і 45м2 адпаведна.
Такія электра-газавыя катлы ацяплення маюць ККД да 95%, але не менш за 90%, з максімальнай тэмпературай на падачы 90? C, а рэкамендуемы рэжым складае 60-80? C, як і ў любога канвекцыйнага газавага агрэгата.
Характэрна, што такія Ацяпляльнікі здольныя працаваць на двух энерганосьбітах адначасова, што павялічвае магутнасць, а іх маса складае не больш за 54 кг для одноконтурный і не больш за 58 кг для двухконтурных варыянтаў.
электродные катлы
На заметку! Для прямоточных катлоў электродного тыпу катэгарычна забаронена ў якасці цепланосбіта выкарыстоўваць якія-небудзь нафтапрадукты (масла, салярый і гэтак далей), таксама ня варта ўжываць тыя вадкасці, якія не рэкамендаваны вытворцам ацяпляльніка. Ўстаноўка якіх-небудзь кранаў або запорных клапанаў паміж якія падаюць патрубком і групай бяспекі катэгарычна забаронена!

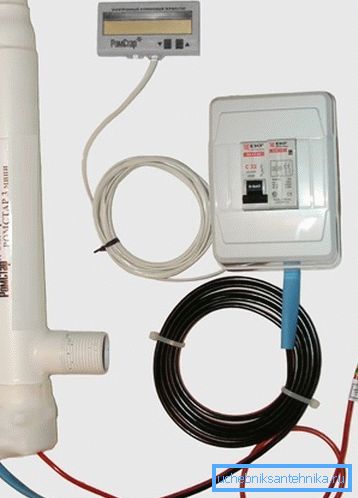

А цяпер, як было абяцана вышэй, мы раскажам вам пра мадэлі ПОМСТАР МІНІ, якія прадаюцца ў камплекце з сілавым блокам і тэрмастатам для пакоя і, вядома, з кіраўніцтвам па эксплуатацыі. Пры мантажы ацяплення сваімі рукамі вам трэба ўсталяваць такі кацёл ў строга вертыкальным становішчы вышэй контуру падачы. Але пры гэтым занадта высока падымаць яго не варта.

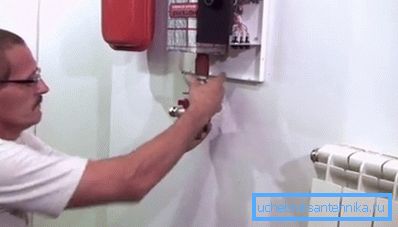

Перасек стояка, гэтак жа, як і перасек гарызантальнага контуру павінны адпавядаць праекту, але пры гэтым мінімальны дыяметр вертыкалі будзе ад 25 мм і больш, а вышыня стояка над зафіксаваным да сцяны катлом - не менш за 2м.
Лічбавая маркіроўка РОМСТАР МІНІ | 2 | 3 | 5 | 6 |
Магутнасць (кВт) | 2 | 3 | 5 | 6 |
Аб'ём ацяплянага пляца (м3) | 50-60 | 75-90 | 125-150 | 150-180 |
Памеры ацяплянай плошчы (м2) | 20 | 30 | 40 | 60 |
Магутнасць спажывання (кВт) | 2 | 3 | 5 | 6 |
Сеткавае напружанне (У) | 220 | |||
Максімальны ток па фазе (А) | 9,1 | 13,6 | 22,7 | 27,3 |
Перасек меднай праводкі для харчавання і зазямлення (мм2) | 2,5 | 4 | ||
Аптымальны аб'ём цепланосбіта ў ацяпляльным контуры | 80 | 120 | 200 | 240 |
Цепланосбіты, якія рэкамендуе завод-вытворца | Дыстыляваная або нізкатэмпературная вада (не замярзае да -40? C), а таксама вадкасці, у якіх тэмпература кіпення не менш за 100? C і яны сертыфікаваны ў якасці цепланосбіта | |||
Геаметрычныя параметры У / Ш / Г (мм) | 400x100x70 | 650x100x70 | ||
Перасек патрубка падачы і вяртання (ММ) | 25 | |||
Маса (кг) | 3 | 5 | ||
клас электрозащиты | 1 | |||
Ступень абароны ад вільгаці | 1PX3 (абарона ад пырскаў) |
У цяперашні час кампанія гала запусціла ў вытворчасць плёнкавы кацёл ГАЛАКС, які выраблены па тэхналогіі трафарэтных друку і прыйшлі на замену звыклым для нас трубчастым награвальнік.
Як сцвярджаюць вытворцы, выдатак электраэнергіі тут скарачаецца на 25% і пры гэтым сам цепланосбіт не датыкаецца з награвальнікам і магутнасць размяркоўваецца раўнамерна па ўсім корпусу прыбора, што прыбірае гідраўлічны супраціў вадкасці. Даць канкрэтную ацэнку якасці гэтага агрэгата на дадзены момант не зусім проста, так як ён выкарыстоўваецца параўнальна нядаўна.
заключэнне
Пры выбары электрычнага катла варта адштурхоўвацца ад меркаванай обогреваемой плошчы і колькасці вадкасці ў сістэме. Таксама ў загарадных хатах вам, магчыма, спатрэбіцца стабілізатар напругі, каб прыбраць яго перапады, якія асабліва прыкметныя ў вячэрні час.
