Якімі спосабамі выконваецца абвязка радыятараў ацяплення

02-08-2018
Ацяпленне

Адным з крокаў праектавання сістэмы абагравання з'яўляецца спосаб падлучэння да яе батарэй або іх абвязка. Тым самым атрымоўваецца павялічыць эфектыўнасці яе работы і зрабіць эксплуатацыю ацяпляльных прыбораў больш камфортным. Да прыкладу, абвязка радыятараў ацяплення полипропиленом дазваляе рэгуляваць іх цеплааддачу, а ў выпадку аварыйных, рамонтных або прафілактычных работ дае магчымасць іх хутка адлучыць ад трубаправода.

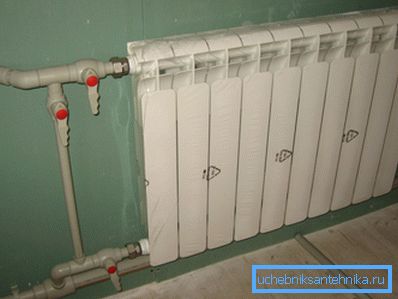

На фота - падлучэнне батарэі да сістэмы полипропиленом

На што звярнуць увагу

Рэкамендуем загадзя падбіраць тыпы рэгістраў, а таксама іх канфігурацыю, каб стварыць сістэму абагравання згодна з распрацаваным праектам.

Апроч іх у яе павінны ўваходзіць:

  • кацёл;
  • трубаправоды;
  • запорная і рэгулюе арматура;
  • помпа (калі неабходны).

Працэс ўстаноўкі прыбораў абагрэву не ўяўляе асаблівых цяжкасцяў:

  • выберыце загадзя месца пад ацяпляльныя прыборы згодна праекта;
  • падвядзіце да іх трубаправод або трубаправоды;
  • злучыце паміж сабой батарэю і магістральныя трубы сваімі рукамі.
Абвязка радыятара ацяплення залежыць ад распрацаванага праекта

Падлучэнне труб з поліпрапілена

Ніжэй будзем разглядаць працэс падлучэння ацяпляльных прыбораў да сістэмы ацяплення, дзе выкарыстоўваюцца ПП трубы, кошт якіх сёння адна з самых нізкіх.

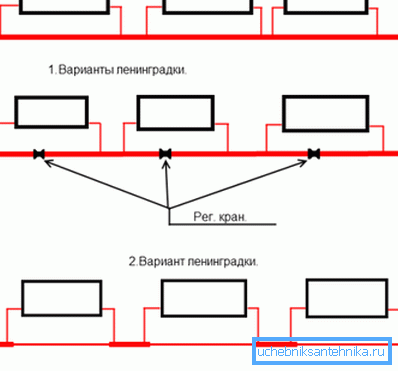

Абвязка з дапамогай «Ленінградкі»

У цяперашні час ёсць два спосабу:

Однотрубные або «Ленінградка» У гэтым выпадку цепланосбіт, часцей за ўсё вада, адразу паступае ва ўсе будынак, зверху сцякаючы па трубах, устаноўленых у асобных кватэрах. Такую сістэму нярэдка ўжываюць у шматкватэрных домах.Рассмотрим яе недахопы:
  • не дазваляе рэгуляваць тэмпературу рэгістра (выправіць можна выкарыстаннем дарагога абсталявання);
  • больш за ўсё цяпла запасіцца на верхніх паверхах, у той жа час ніжнія яго недаатрымліваюць;
  • падчас рамонтных работ інструкцыя патрабуе адключаць увесь стаяк;
  • вельмі складана адключыцца ад сістэмы цэнтральнага ацяплення.
двухтрубный
  1. Выкарыстоўваецца дзве трубы:
  • першая - падае гарачую ваду ў батарэі;
  • другая (обратку) - адводзіць яе ад ацяпляльных прыбораў.
  1. У дадзеным выпадку вырабляецца паралельнае падлучэнне батарэй.
  2. Выкарыстоўваюць яе для ацяплення прыватных дамоў, кватэр з аўтаномнай сістэмай абагравання.
  3. перавага:
  • дазваляе рэгуляваць тэмпературу кожнага ацяпляльнага прыбора;
  • рэгістр можна адлучыць ад сістэмы, не выключаючы ўвесь стояк.

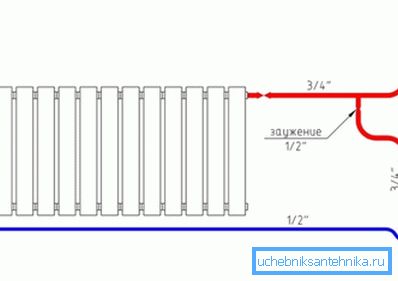

Двухтрубная схема абвязкі радыятара ацяплення

Абедзве сістэмы складаюцца з наступных элементаў:

  • батарэй ацяплення, у якіх ёсць клапан скіду паветра уверсе і заглушка ўнізе. Пры ніжнім спосабе падлучэння апошняя усталёўваецца зверху;
  • радыятарнага прахадной коркі;
  • тэрмарэгулятара і клапана для 2-х трубавай сістэмы;
  • хваставік;
  • запорного крана;
  • контргайкі, з дапамогай якой вырабляецца мацаванне муфты і рэгістраў;
  • байпас для 2-х трубавай сістэмы;
  • трубаправодаў з поліпрапілена, поліэтылену, металлопластика або металу.

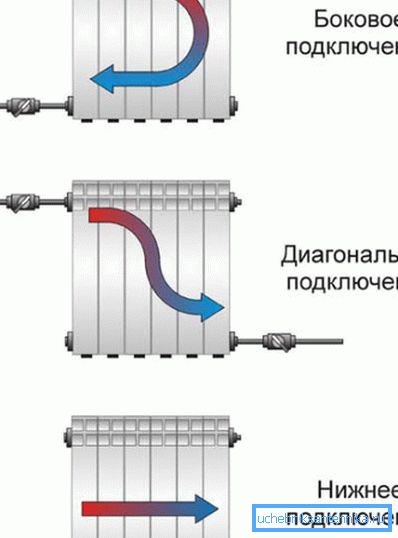

Розныя варыянты абвязкі

Спосабы падлучэння радыятараў

Ёсць 3 асноўных тыпу падлучэння:

  1. Бакавой аднабаковы лічыцца найбольш прымальным. Падача вырабляецца ў верхнюю корак, обратку падлучаецца да ніжняй. Спосаб здольны даваць максімальную цеплааддачу, што забяспечвае самую вялікую эфектыўнасць.

Рада: не подключайте падачу знізу, у гэтым выпадку страта магутнасці сістэмы складзе каля 8%.

  1. Дыяганальны часам ужываецца ў батарэях, якія маюць досыць вялікую даўжыню. У гэтым выпадку прагрэў адбываецца раўнамерна ўсіх секцый абсталявання, не ствараючы тэмпературныя перапады, што адбіваецца на іх эфектыўнасці. Падачу падлучаюць да верхняй прахадной корку з аднаго боку вырабы, обратку - да ніжняй з іншага боку.

Рада: не падводзьце гарачы цепланосбіт знізу, у гэтым выпадку сістэма ацяплення будзе губляць да 10% магутнасці.

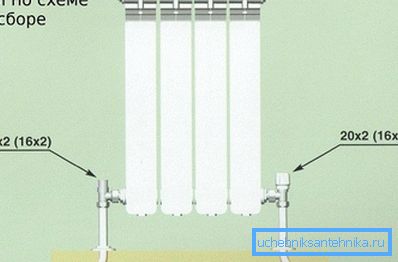

Ніжні спосаб абвязкі ацяпляльных прыбораў
  1. Ніжні рэкамендуецца выкарыстоўваць толькі пры мантажы трубаправодаў у падлозе. У гэтым выпадку страта магутнасці складзе таксама да 10%.

Рада: ўстанаўлівайце радыятары пад вокнамі, а не па іх баках. Правільна шануйце адлегласці ад сцяны і падваконніка па вышыні і адступіць.

тыпы радыятараў

Пры ўсталёўцы новай сістэмы ацяплення рэкамендуецца выкарыстоўваць новыя ацяпляльныя прыборы. Рынак сёння можа прапанаваць некалькі варыянтаў рэгістраў, вырабленых з алюмінія, чыгуну, сталі або з выкарыстаннем камбінацый металаў.

Вам трэба толькі правільна выбраць прыдатную мадэль, якая можа быць:

  1. Сталёвая суцэльная і тонкая панэль, падлучэнне да якой магчыма толькі знізу або збоку.
  2. Секцыйнай палегчанай з алюмінія або біметалічнай. Такія батарэі падлучаюцца усімі трыма спосабамі, для якіх поліпрапіленавыя трубы падыходзяць ідэальна.

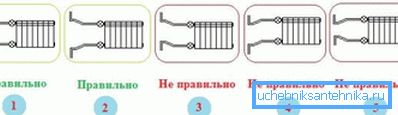

Як правільна падключаць батарэі бакавым спосабам

Рэкамендуем замяніць у кватэрах з цэнтральным абаграваннем чыгунныя цяжкія батарэі біметалічныя. Яны маюць вялікую цеплааддачу і лепш пераносяць шчолач, якая дадаецца ў цепланосбіт. Для аўтаномнага ацяплення ў кватэры і прыватным доме лепш за ўсё падыходзяць алюмініевыя або сталёвыя радыятары, бо ціск у такіх сістэмах невялікае.

выснову

У дадзеным артыкуле мы ставілі задачу расказаць вам пра спосабы абвязкі або падлучэння розных тыпаў радыятараў да сістэмы цэнтральнага і аўтаномнага ацяплення. З наяўных трох спосабаў - ніжняга, дыяганальнага і бакавога, апошні лічыцца самым аптымальным.

З яго дапамогай вы зможаце павялічыць ККД ацяплення да 8%, у астатніх ён падае прыкладна на 10%. Відэа ў артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
