Якой павінна быць схема падлучэння ацяплення ў прыватным

Пры падключэнні ацяплення ў прыватным доме ўсе працы, як правіла, выконваюцца самастойна. Пры гэтым ёсць некалькі варыянтаў схем падлучэння, кожны з якіх мае свае моцныя і слабыя бакі. Перад тым як прыступаць да практычнай часткі, не лішнім будзе азнаёміцца ​​з тэорыяй - існуючымі спосабамі падлучэння і іх кароткай характарыстыкай.

Ацяпленне прыватнага дома

Залежная або незалежная схема

Незалежная схема падлучэння ацяплення прыватнага дома прадугледжвае максімальную аўтаномнасць. Калі ў гарадской кватэры ў радыятары паступае ўжо гарачая, то ў прыватным доме для яе падагрэву спатрэбіцца кацёл, што не лепшым чынам адбіваецца на кошце.

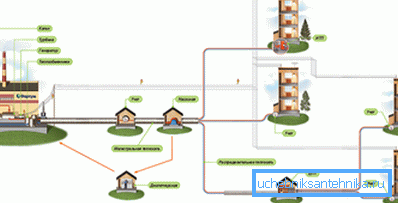

Схематычна паказаны шлях цяпла ад ЦЭЦ да спажыўца

У той жа час, незалежны варыянт мае і перавагі:

  • яго працу можна рэгуляваць у шырокім дыяпазоне, бо ўсе катлы абсталяваны тэрмарэгулятарамі;
  • абаграванне дома становіцца абсалютна незалежным ад стан цепласеткі, улічваючы зношанасць фондаў ЖКГ, гэта асабліва важна;
  • можна кантраляваць склад цепланосбіта, гэта дазваляе падоўжыць тэрмін службы труб і радыятараў ацяплення.

Што тычыцца недахопаў, то адзначыць можна павышаную у параўнанні з залежным аналагам кошт і павышаную складанасць мантажу. У выпадку з залежным варыянтам, усе работы зводзяцца да таго, каб пракласці трубы ў кватэры, усталяваць радыятары і ўрэзацца ў стояк, а вось незалежная схема падлучэння ацяплення дадаткова запатрабуе ўстаноўку катла, цыркуляцыйнага помпы, тэрмарэгулятараў і т. Д.

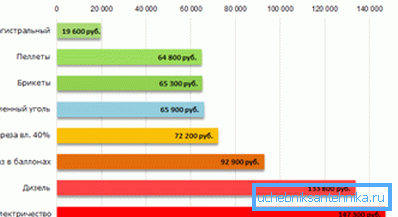

Параўнанне кошту аўтаномнага ацяплення з выкарыстаннем рознага віду паліва

Звярніце ўвагу! Абсалютна незалежным можна назваць толькі варыянт з цвёрдапаліўным катлом і натуральнай цыркуляцыяй. У такім выпадку для працы не спатрэбіцца ні электрычнасць, ні газ, толькі дровы, пялеты або любы іншы від паліва.

Якую схему лепш выбраць

Пры праектаванні ацяпляльнай сістэмы прыватнага дома трэба вызначыцца з:

  • тыпам цыркуляцыі (можна выкарыстоўваць самацёчнага сістэмы, а можна проста ўсталяваць цыркуляцыйны помпа);
  • спосабам разводкі (адно-або двухтрубная сістэма будзе выкарыстоўвацца).

Параўнанне ацяпляльных сістэм з прымусовай і Самацечнай цыркуляцыяй

Па назве зразумела, што ў Самацечнай сістэме цыркуляцыя адбываецца без дапамогі помпы. Яго перасоўванне адбываецца за кошт ухілу падае і зваротнай трубы.

Рух цепланосбіта адбываецца так:

  • кацёл разагравае ваду, яна пашыраецца і частка выціскаецца па стаяку ўверх;
  • далей за кошт ухілу труб цепланосбіт перамяшчаецца да радыятара, разагравае яго і адводзіцца назад да катла.

Схема падлучэння сістэмы ацяплення з натуральнай цыркуляцыяй патрабуе:

  • строгага захавання ухілаў, досыць забяспечыць перапад парадку 3-5 мм на 1 м даўжыні;
  • выкарыстання вялікіх дыяметраў труб, у выніку сістэма атрымліваецца нашмат больш інэрцыйным, чым, напрыклад, цэнтралізаваны аналаг.

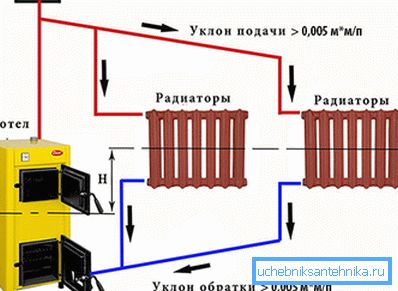

Рух вады ў сістэме з натуральнай цыркуляцыяй

Звярніце ўвагу! Калі параўнаць колькасць цепланосбіта ў сістэме абагрэву з помпай і ў Самацечнай, то апынецца, што ў першым выпадку яго колькасць у 2,5-3,5 разы больш (за кошт большага дыяметра трубаправода).

Выкарыстанне цыркуляцыйнага помпы дазваляе:

  • забяспечыць пастаяннае ціск у сістэме і гарантаваць стабільную цыркуляцыю цепланосбіта;
  • выкарыстоўваць трубы меншага дыяметра, гэта дазволіць знізіць патрабаваную колькасць цепланосбіта.

Для прыватнага дома магчымая і камбінаваная схема падлучэння вадзянога ацяплення - у штатным рэжыме цыркуляцыю цепланосбіта забяспечвае помпа, а пры адключэнні электрычнасці праца будзе забяспечана за кошт ухілу труб. Пры такім спосабе арганізацыі ацяпляльнай сістэмы перад катлом ўразаецца байпас і на ім усталёўваецца помпа. З дапамогай 2 кранаў яго ў любы момант можна выключыць з працы.

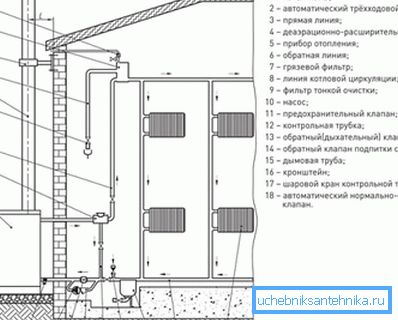

Цыркуляцыя цепланосбіта не спыніцца пры адключэнні электрычнасці

папулярныя схемы

Арганізаваць абаграванне ў доме можна некалькімі спосабамі:

  • однотрубные варыянт- цана ў такім выпадку мінімальная, але вось па эфектыўнасці - гэта не самы лепшы выбар. Усе радыятары падлучаныя паслядоўна, то ёсць цепланосбіт да апошняй батарэі ў кальцы падаецца ўжо ладна астылым. Такі варыянт можна разглядаць для абагрэву невялікага прыватнага хаткі;

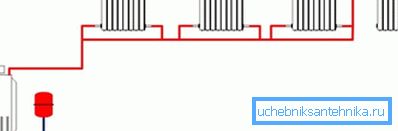

Усе батарэі злучаныя паслядоўна адной трубой
  • двухтрубная - падача і адвод падзеленыя, то ёсць астылы цепланосбіт ня зьмешваецца з пададзеных з катла;

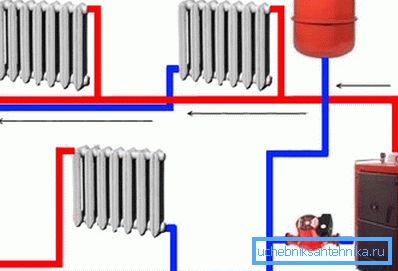

Прыклад 2-трубавай ацяпляльнай сістэмы
  • з выкарыстаннем калектара - падключэнне ацяплення прадугледжвае індывідуальную падачу і адвод цепланосбіта для кожнага радыятара.

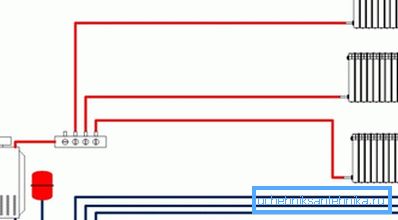

Выкарыстанне калектара дазваляе падаць цепланосбіт асобна ў кожны радыятар

Звярніце ўвагу! Пры выкарыстанні калектара ацяплення ўзрастаюць выдаткі на матэрыялы, бо патрэба ў трубах максімальная. Затое з'яўляецца магчымасць рэгуляваць тэмпературу ў доме ў шырокім дыяпазоне.

Таксама падключэнне сістэмы ацяплення можа выконвацца па вертыкальнай або гарызантальнай схеме:

  • пры вертыкальнай разводцы падача арганізавана па некалькіх стаяках, на кожным паверсе да стояку падлучаныя або некалькі радыятараў;

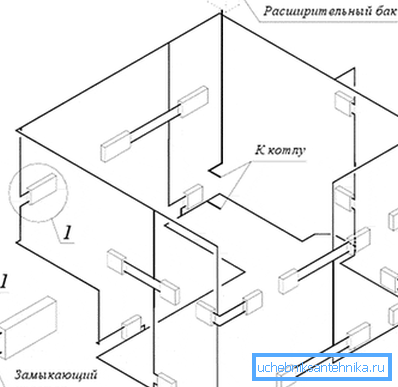

Прыклад однотрубной вертыкальнай разводкі
  • пры гарызантальнай разводцы стояк ўсяго толькі 1. На кожным паверсе па перыметры пракладзены гарызантальныя трубы малога дыяметра.

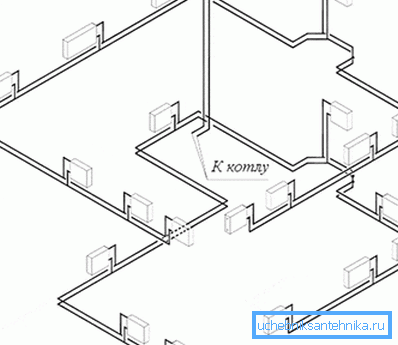

гарызантальная разводка

Класіфікаваць ацяпляльныя сістэмы можна і па кірунку руху цепланосбіта:

  • тупіковыя - так называюцца сістэмы, у якіх цепланосбіт пасля праходжання батарэі пачынае рухацца ў іншым накірунку;
  • спадарожныя -вода рухаецца ў тым жа кірунку, што і да батарэі.

Калі ўсе работы выконваюцца сваімі рукамі, то для палягчэння пуску ацяпляльнай сістэмы лепш спыніцца на варыянт з верхнім разліву. У такім выпадку пададзеную трубу прыйдзецца вынесці на гарышча. Гэта крыху ўскладніць абслугоўванне, затое рызыка ўзнікнення паветраных коркаў мінімальны.

Аб выкананні работ

Інструкцыя па мантажы ацяплення ў прыватным доме ўключае некалькі пунктаў:

  • ўстаноўка і падключэнне катла;
  • мантаж стояков;
  • разводка па паверхах;
  • ўстаноўка і падключэнне радыятараў;
  • праверка герметычнасці.

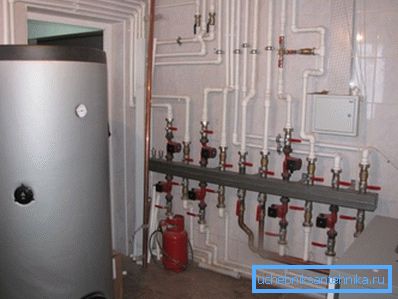

На фота - работы па мантажы падыходзяць да канца

З пералічаных этапаў асобна трэба вылучыць ўстаноўку і падключэнне радыятараў. Пры невыкананні правілаў ўстаноўкі радыятара або выбары ня лепшага варыянту падлучэння эфектыўнасць абагравання можа істотна знізіцца.

Магчымыя такія варыянты падлучэння радыятараў:

  • ніжняе - лічыцца найменш эфектыўнай, у такім выпадку якая падае і адводзіць труба падлучаныя да радыятара ў ніжняй часткі, ёсць вялікая рызыка таго, то далёкі канец батарэі проста не прагрэецца;
  • аднабаковы - гарачая вада падаецца з верхняй часткі, а адводзіцца цепланосбіт з той жа боку, але знізу;
  • Седлавыя - якая падае труба падключана да ніжняй часткі батарэі, а адводзіцца вада з другога боку радыятара;
  • дыяганальнае - з пункту гледжання эфектыўнасці лічыцца аптымальным.

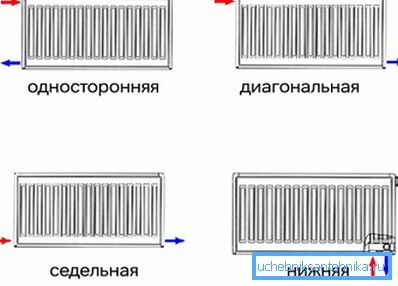

Варыянты падлучэння радыятара

падвядзенне вынікаў

Для невялікага прыватнага дома аптымальнай схемай можна лічыць камбінаваную однотрубных сістэму. Гэта значыць пры форс-мажорных абставінах праца не спыніцца дзякуючы натуральнай цыркуляцыі. Інфармацыя пра іншых схемах ацяплення спатрэбіцца пры неабходнасці апаліць значную площадь.Информация аб іншых варыянтах ацяплення спатрэбіцца пры неабходнасці абагрэць значную плошчу.

На відэа ўвага нададзена гарызантальнай однотрубной сістэме ацяплення.
