Індукцыйны кацёл ацяплення самому

Павелічэнне кошту энерганосьбітаў прымушае ўладальнікаў жылля з індывідуальным ацяпленнем шукаць варыянты эканоміі, пры якіх максімум цяпла можна атрымаць з мінімуму паліва і якую атрымліваюць з яго энергіі. Адным з ацяпляльных прыбораў, які адпавядае гэтым патрабаванням, з'яўляецца індукцыйны кацёл. Гэты агрэгат працуе на электрычнасці, мае каэфіцыент карыснага дзеяння блізкі да ста працэнтах.

Прамысловасць прапануе нядрэнны выбар такога ацяпляльнага абсталявання, але ў якасці эканоміі можна зрабіць індукцыйны кацёл ацяплення сваімі рукамі. У гэтым артыкуле мы пагаворым пра мантаж індукцыйнага катла ацяплення.

Прычыны высокай эфектыўнасці работы

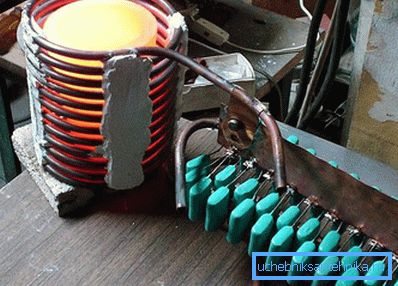

Прынцып працы індукцыйнага катла

Каб зразумець, чаму індукцыйныя катлы настолькі працаздольныя, варта разабрацца ў тым, як яны працуюць. Сакрэт складаецца ў пераўтварэнні электрычнай энергіі ў цеплавую энергію за кошт магнітнай індукцыі. Самы звычайны кацёл мае два контуру і складаецца з:

  • корпуса;
  • стрыжня;
  • першаснага контуру;
  • высокачашчыннага інвертар з функцыяй плыўнага рэгулявання сілы току;
  • цеплавой і электрычнай ізаляцыі.

Першасны контур - гэта спіраль з меднага дроту. Ён пераўтворыць энергію электрычнасці ў віхравыя токі, якія ствараюць магнітнае поле. Менавіта хвалі гэтага поля, трапляючы на ​​другасны контур, грэюць цепланосбіт. Металічная дрот ўнутры стрыжня - гэта другасны контур і награвальны элемент. Вада, з обратку, трапляючы ў кацёл, грэецца і, дзякуючы індукцыі, прасоўваецца да выхаду з яго ў сістэму ацяплення.

просты варыянт

Апал з дапамогай індукцыйнай пліты

Самы просты кацёл можна сабраць у хатніх умовах, валодаючы навыкамі працы са зварачным апаратам, а таксама балгаркай. Перад тым як зрабіць кацёл, неабходна падрыхтаваць металічную квадратную трубу памерам 50? 50 мм з таўшчынёй сценак 2 мм. Працэс вырабу, вы можаце ўбачыць у раздзеле Відэа.

Памеры трубы і форма трубы могуць адрознівацца, толькі таўшчыня сценак не павiнна быць маленькай.

  • Пры дапамозе балгаркі неабходна разрэзаць профільную трубу на адрэзкі, даўжынёй у 50 см. Іх спатрэбіцца 5? 6 штук (усё будзе залежаць ад шырыні выкарыстоўванай індукцыйнай пліткі).
  • Дадаткова трэба нарыхтаваць два элемента даўжынёй у 25 ці 30 см (усё залежыць ад таго, колькі секцый было абрана).
  • Часткі па 50 см зварваюцца паміж сабой. Усе яны павінны размяшчацца вертыкальна. Спачатку іх можна зафіксаваць прыхваткамі, а далей добра праварыць ўсе стыкі.
  • У двух дадатковых нарыхтовак трэба зразаць адзін бок, каб атрымаўся П-вобразны профіль.
  • Да гатоваму модулю з 5 элементаў на ніжнюю і верхнюю частку наварваецца два адрэзка з аднаго выдаленай сценкай. Іх мэта - аб'яднаць усе асобныя секцыі ў контур.
  • Далей неабходна герметычна заварыць ўтварыліся адтуліны па баках.
  • Выконваецца ўрэзка якое ўваходзіць і адводзіць патрубка. Яны павінны быць размешчаны па дыяганалі, адзін знізу, іншы зверху. Можна выкарыстаць трубу ў? ". Да іх подваривается два адводу з разьбой для таго, каб потым было лягчэй мантаваць у гатовую сістэму ацяплення.
  • Усе швы пасля зваркі зачышчаюцца пры дапамозе балгаркі. Гатовая канструкцыя абястлушчваецца і пакрываецца фарбай.
  • Апарат мантуецца ва ўстаноўлены контур. Знізу падводзіцца зваротны ток цепланосбіта, зверху - якая адыходзіць труба.
  • У ролі награвальнага элемента выступае звычайная індукцыйная пліта. Набываць пліту неабходна з магчымасцю рэгулявання сілы току і тэмпературы.
  • Яна размяшчаецца за катлом упрытык да яго задняй сценцы.
  • Вада, праходзячы праз гэтую канструкцыю, паспявае прагравацца. У сістэме абавязкова павінен быць пашыральны бачок, а таксама помпа прымусовай цыркуляцыі.

Гэты ж варыянт можна зрабіць і ў гарызантальным выкананні. Для гэтага нам спатрэбіцца профільная труба 20? 25 см. Два яе тарца заварваць пры дапамозе металічных заглушак, каб атрымаўся замкнёны пасудзіну. У верхняй сценцы праразаецца два адтуліны, у адно мантуецца клапан скіду паветра, у другое - труба, па якой вада будзе сыходзіць у сістэму. Збоку ўразаецца патрубок обратку.

усложняем прылада

схема прылады

У аснове апісанага ніжэй варыянту ляжыць прынцыповая схема, якую выкарыстоўваюць у прамысловай вытворчасці індукцыйных катлоў. Для таго каб сабраць гатовы выраб, нам спатрэбяцца наступныя складнікі:

  • металічная труба дыяметрам у 160 мм і даўжынёй у 500 мм;
  • металічная труба 25 мм, даўжынёй 500 мм;
  • эпаксідная смала;
  • медны дрот з перасекам 2,5 мм2;
  • высокачашчынны пераўтваральнік (яго можна ўзяць з інвертарнага зварачнага апарата ці з пліткі індукцыйнага тыпу);
  • вогнетрывалая тканіну.

Прылада самаробнага індукцыйнага катла

З інструментаў нам будзе патрэбны зварачны апарат, балгарка, крэйда для разметкі. Робім наступныя крокі:

  • Перш за ўсё неабходна закаркаваць патрубок меншага дыяметра з двух бакоў. Для гэтага па ўсёй даўжыні акружнасці тарца робім надрэзы праз 5 мм. Атрыманыя адрэзкі загінаем ў сярэдзіну і Праварваюць. Замест гэтага можна выкарыстоўваць два паўкруглых або конусападобнай наканечніка.
  • Далей замацоўваем гэтую трубу ў гільзе большага дыяметра. Яна размяшчаецца ў сярэдзіне і мацуецца да распорных рэбрах. Іх можна вырабіць з абрэзкаў металічнага ліста. Спачатку робяцца прыхваткамі, каб зафіксаваць іх, а потым Праварваюць шво на адлегласць, якое будзе даставаць электрод.
  • Наступным этапам будзе наварка заглушак на вялікую гільзу. Папярэдне ў іх трэба будзе зрабіць адтуліны пад трубу у 1 "і ўманціраваць ніпелі з разьбой.
  • Уся канструкцыя добра зачышчаецца і абястлушчваецца.
  • Эпаксідная смала змешваецца з ацвярджальнікам ў суадносінах 2: 3.
  • Тканіна пакрываецца клеючым складам і абгортваецца вакол трубы. Пасля гэтага яна павінна выдужацца да поўнага застывання.
  • З падрыхтаванай дроту вырабляюцца дзве індукцыйныя шпулькі. Для гэтага ў верхняй і ніжняй часткі намотваецца па 54 вітка. Паміж імі важна выконваць аднолькавая адлегласць. Пасля завяршэння намоткі ўвесь правадыр пакрываецца эпаксіднай смалой. Зверху ён абараняецца тэрмаўстойлівыя скотчам.
  • Шпулькі да крыніцы высокачашчыннага напружання падключаюцца паралельна.
  • Уся канструкцыя змяшчаецца ў дадатковы ахоўны кажух, каб не пашкодзіць праваднікі.
  • Агрэгат мантуецца ў контур ацяплення. Абавязкова павінен прысутнічаць насос, які будзе гарантаваць прымусовую цыркуляцыю.

Тарцы невялікі трубы зачыняюцца з мэтай, каб забяспечыць праход вады да сценак вялікага патрубка. Калі гэтага не зрабіць, вадкасць будзе праходзіць пасярэдзіне і не паспее прагрэцца.

Яшчэ адзін варыянт

Індукцыйны кацёл з пластыкавай трубы

Для яго вырабу спатрэбіцца пластыкавая труба дыяметрам 63 мм і даўжынёй 50 см, сталёвая дрот дыяметрам 3 мм, медны праваднік перасекам 2,5 мм2 і даўжынёй 11 метраў.

  • Сталёвая дрот наразаецца адрэзкамі па 7 см. Яна ўкладваецца ў адрэзак пластыкавай трубы.
  • У патрубок впаивается два перахадніка на разьбовае злучэнне 1 ". З двух бакоў прыкручваюцца фільтры грубай ачысткі праз ніпелі на 1".
  • На паверхню трубкі прыляпляюцца паралельныя палоскі з тэксталіту.
  • На іх ўкладваюцца віткі меднага правадыра. Адлегласць паміж імі павінна быць аднолькавым. Пасля гэтага яны заліваюцца пры дапамозе эпаксіднай смалы.
  • Выраб мантуецца ў трубу сістэмы ацяплення і падключаецца да крыніцы высокачашчыннага напружання.

Колькасць віткоў, а таксама даўжыню правадыра, прыйдзецца падбіраць дасведчаным шляхам, т. К. Працягласць і ўмяшчальнасць сістэмы ў кожнага розная. Сталёвая дрот, награваючыся ад індуктыўных токаў, будзе аддаваць тэмпературу вадзе, якая будзе праходзіць праз патрубок. Такі варыянт нельга будзе выкарыстоўваць як самастойнае прылада, але яно будзе выдатным дадаткам да асноўнай крыніцы, што дазволіць зэканоміць на расходзе цепланосбіта.

Перавагі і недахопы катлоў з пластыкавай трубы

Самаробны кацёл з пластыкавай трубы

Перавагі індукцыйных катлоў:

  • Вада ў сістэме ацяплення награваецца ў два разы хутчэй і мае двайны нагрэў.
  • Інерцыя нашмат менш, чым пры ўжыванні катлоў на газе або іншым паліве.
  • Магнітная індукцыя перашкаджае адукацыі шумавіння.
  • Бясшумная праца.
  • Адсутнічае неабходнасць у чыстцы і абслугоўванні катла.

Як у ўсякага з'явы або канструкцыі, у індукцыйных катлоў ёсць і свае недахопы:

  • Перад выкарыстаннем неабходна пераканацца, што стрыжань цалкам запоўнены вадой і ў працэсе працы ўзровень вады не павінен паніжацца, інакш пластык проста расплавіцца.
  • Кацёл можна выкарыстоўваць толькі ў закрытай прымусовай сістэме ацяплення.
  • Высокі кошт прамысловых узораў.

Магутнасць катла павінна забяспечваць належны ўзровень ацяплення ў памяшканні. Найбольш прымальная формула: 1 кВт на 10 м2.

Індукцыйны кацёл - гэта выдатная альтэрнатыва іншым ацяпляльных прыбораў. Калі ёсць магчымасць вырабіць яго дома, навыкі працы з інструментамі і зборкі абсталявання, уменне мантаваць ацяпляльнае абсталяванне, то можна вырабіць такі прыбор самастойна. Калі ж вы не ўпэўненыя ў сабе, то лепш купіць гатовы кацёл і запрасіць спецыялістаў для яго мантажу.

відэа

Паглядзіце відэа, у якім паказана, як можна самастойна зрабіць індукцыйны электрокотёл:

У гэтым відэа паказаны працэс вырабу катла для індукцыйнай пліткі:
