Каларыферы для вентыляцыі: віды, мантаж, разлік

Тэма гэтага артыкула - прылады для падагрэву паветра ў прытокавай вентыляцыі. Мы высветлім, якімі яны бываюць і як мантуюцца. Акрамя таго, нам трэба будзе даведацца, як выконваецца разлік каларыфера прытокавай вентыляцыі.

мэты прымянення

А на самай справе, навошта патрэбен падагрэў прытокава паветра?

Прычын некалькі:

• Яго нізкая тэмпература азначае непазбежнае адукацыю кандэнсату ў вентканалаў. Любыя меры па цеплаізаляцыі вентыляцыйных труб толькі зменшаць яго колькасць, але не вырашаць праблему цалкам. А вось падагрэў паветра на ўваходзе з вуліцы дазволіць забыцца пра кандэнсацыю вільгаці.
• Бруя ледзянога паветра ў спальні або дзіцячай ці ледзь зробіць знаходжанне ў ёй камфортным і бяспечным для здароўя.

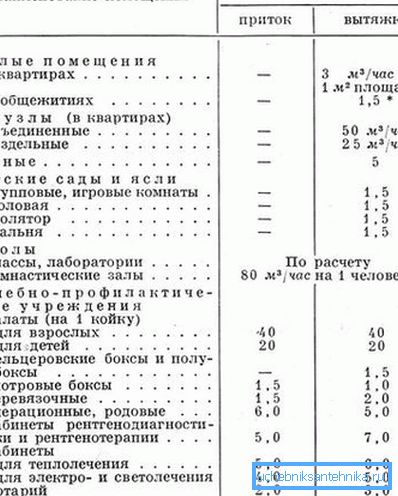

Зрэшты: часцяком у гэтых памяшканнях арганізуецца толькі выцяжка. Прыток забяспечваецца за кошт цыркуляцыі паветра паміж пакоямі.

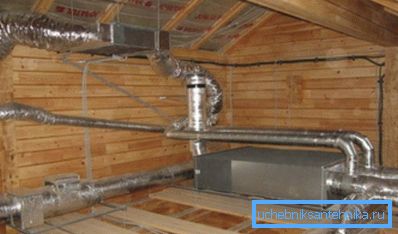

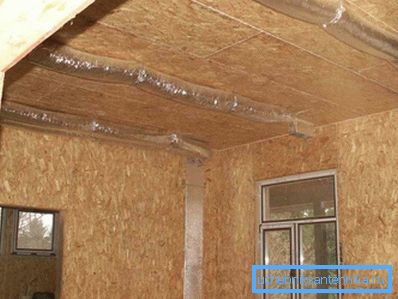

• Нарэшце, ёсць такое паняцце, як сістэма паветранага ацяплення. Падагрэў прытокава паветра разам з сістэмамі рэкуперацыі дазваляе абыйсціся без радыятараў або цёплых падлог разам са складанай і дарагой разводкай цепланосбіта.

віды

Па якіх прыкметах можна класіфікаваць каларыферы?

крыніца цяпла

У яго якасці можа выкарыстоўвацца:

1. Электраэнергія.
2. Цёпла, выпрацаванае індывідуальным ацяпляльным катлом, кацельні ці ЦЭЦ і дастаўленае да каларыфераў цепланосбітам.

Разбяром абедзве схемы ледзь дэталёва.

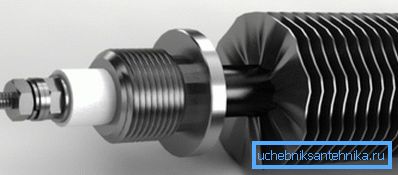

Электрокалорифер для прытокавай вентыляцыі ўяўляе сабой, як правіла, некалькі трубчастых электрычных нагревателей (Тэнов) з напрессовать на іх для павелічэння плошчы цеплаабмену оребреніем. Электрычная магутнасць такіх прылад можа дасягаць сотняў кілават.

Пры магутнасці ад 3,5 кВт яны падключаюцца ня да разеткі, а наўпрост да шчытка асобным кабелем; пры магутнасці ад 7 кВт настойліва рэкамендуецца харчаванне ад 380 вольт.

Даведка: нагрэў правадыра прама прапарцыйны бягучаму праз яго току. Павелічэнне напружання харчавання дазваляе зменшыць працоўны ток, захаваўшы электрычную магутнасць.

Якімі вартасцямі валодае электрычны каларыфер для вентыляцыі на фоне вадзянога?

• прастатой мантажу. Пагадзіцеся, што падвесці да награвальнага прылады кабель куды лягчэй, чым арганізаваць цыркуляцыю ў ім цепланосбіта.
• Адсутнасцю праблем з цеплаізаляцыяй падводкі. Страты ў кабелі харчавання за кошт яго ўласнага электрычнага супраціву на два парадку менш, чым страты цяпла ў трубаправодзе з любым цепланосбітам.
• Просты наладай тэмпературы паветра. Для таго, каб тэмпература прытокава паветра была пастаяннай, досыць змантаваць у ланцугу харчавання каларыфера нескладаную схему кіравання з тэрмадатчыка. Для параўнання - сістэма вадзяных каларыфераў прымусіць вас вырашаць праблемы ўзгаднення тэмпературы паветра, цепланосбіта і магутнасці катла.

Ці ёсць у электрасілкавання недахопы?

1. Кошт электрычнага прылады некалькі вышэй, чым вадзянога. Да прыкладу, 45-киловаттный электрокалорифер можна купіць за 10-11 тысяч рублёў; вадзяной награвальнік той жа магутнасці абыйдзецца ўсяго ў 6-7 тысяч.
2. Што куды важней, пры выкарыстанні прамога нагрэву электрычнасцю аказваюцца залімітавымі эксплуатацыйныя выдаткі. Для нагрэву цепланосбіта, які перадае цяпло ў вадзяную сістэму падагрэву паветра, выкарыстоўваецца цеплыня згарання газу, вугалю ці пелет; гэтая цеплыня ў пераліку на кілават куды танней электраэнергіі.

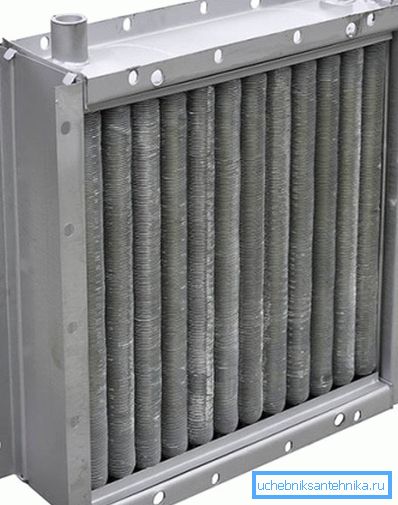

Вадзяныя каларыферы для прытокавай вентыляцыі - гэта, увогуле-то, звычайныя цеплаабменнікі з развітым оребреніем.

Цыркулявалая праз іх вада ці іншы цепланосбіт аддае цяпло які праходзіць праз рэбры паветры.

Вартасці і недахопы схемы люстрана адлюстроўваюць асаблівасці канкуруючага рашэння:

• Кошт каларыфера мінімальная.
• Выдаткі пры эксплуатацыі вызначаюцца выглядам выкарыстоўванага паліва і якасцю ўцяплення разводкі цепланосбіта.
• Рэгулёўка тэмпературы паветра параўнальна складаная і мае на ўвазе гнуткую сістэму кіравання цыркуляцыяй і / або катлом.

матэрыялы

Для электрокалориферов звычайна выкарыстоўваецца алюмініевае або сталёвае оребренной на стандартных ТЭНах; некалькі радзей сустракаецца схема абагрэву з адкрытай вальфрамавай спіраллю.

Для вадзяных абагравальнікаў характэрныя тры варыянту выканання.

1. Сталёвыя трубы са сталёвым оребреніем забяспечваюць максімальную таннасць канструкцыі.
2. Сталёвыя трубы з алюмініевым оребреніем дзякуючы больш высокай цеплаправоднасці алюмінія гарантуюць некалькі вялікую цеплааддачу.
3. Нарэшце, максімальную цеплааддачу коштам некалькі больш нізкай устойлівасці да гідраўлічнаму ціску даюць біметалічныя цеплаабменнікі з меднай трубы з алюмініевым оребреніем.

нестандартнае выкананне

Пара рашэнняў заслугоўвае асобнага згадвання.

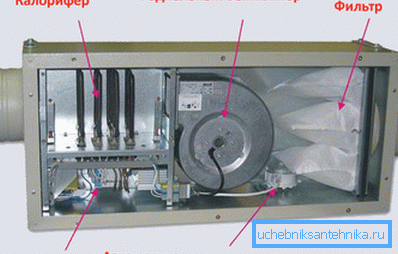

1. Прытокавыя ўстаноўкі ўяўляюць сабой каларыфер з прадусталяваным вентылятарам для падачы паветра.

1. Акрамя таго, прамысловасцю выпускаюцца вырабы з Рекуператор цяпла. Частка цеплавой энергіі адбіраецца ў патоку паветра ў выцяжной вентыляцыі.

мантаж

Калі з устаноўкай электрычных прылад асаблівых праблем не ўзнікае, то з вадзянымі усе некалькі складаней. Як выглядае абвязка каларыфера прытокавай вентыляцыі? Для мантаванай сваімі рукамі маламагутнай сістэмы абагравання паветра найпростым рашэннем будзе ўстаноўка ў разрыў перад абагравальнікам пары адсякае вентыляў (на выпадак рамонту) і термостатической галоўцы на выхадзе.

Акрамя таго, ўрэзка ў агульную сістэму ацяплення абавязкова забяспечваецца байпас, які дазволіць адключыць прыбор, ня спыняючы цыркуляцыю. Калі каларыфер вялікай магутнасці адказвае за падагрэў паветра ў вентыляцыі цэлага будынка, такая інструкцыя, відавочна, будзе непрыдатнай. Вось адна з магчымых схем абвязкі.

Верагодна, схема патрабуе некалькіх каментароў.

• Адсякаюць вентыля на ўваходзе, як і ў папярэднім выпадку, патрэбныя на выпадак рамонту або замены самога каларыфера або запорной арматуры без прыпынку цыркуляцыі ў асноўным контуры.
• Фільтр грубай ачысткі прадухіліць закліноўванне трехходового клапан або помпы акалінай, пяском або іржой.
• Цыркуляцыйны помпа дазваляе цепланосбіта цыркуляваць па малым кольцы, праз перамычку.
• Зваротны клапан прадухіляе рух цепланосбіта праз перамычку ў адваротным кірунку: ціск на які падае трубаправодзе заўсёды больш.

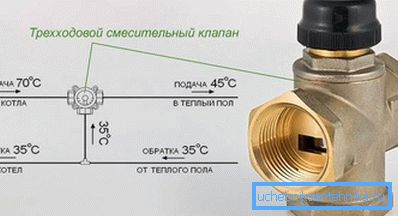

• Нарэшце, галоўны элемент схемы - троххадовых клапан з электрычным прывадам і датчыкам тэмпературы - дазваляе змешваць цепланосбіт з які падае і зваротнага трубаправодаў, дазуючы сумесь у залежнасці ад паказанняў датчыка.

Важна: Момант, ня пазначаны на малюнку схемы - яна будзе працаздольнай толькі пры наяўнасці падпорнай шайбы на зваротным трубаправодзе (напрыклад, на адным з фланцаў ніжняга вентыля).

Разлік

Як выглядае разлік магутнасці каларыфера вентыляцыі?

Тут дзейнічае простая формула віду Q (Вт) = L * 0.335 * (Тв-ТН), дзе:

• Q - магутнасць прыбора;
• L - расход паветра ў кубаметрах у гадзіну;
• Тб і ТН - тэмпературы які выходзіць і нагнятанага патокаў.

Так, для вулічнай тэмпературы -5С, мэтавай тэмпературы прытокавай вентыляцыі + 18С і расходу паветра ў 500 м3 / гадзіна разлік каларыфера вентыляцыі будзе мець выгляд 500 * 0,335 * 23 = 3852,5 ват.

заключэнне

Спадзяемся, што нам удалося адказаць на ўсе назапашаныя ў чытача пытанні.

Дадатковыя тэматычныя матэрыялы, як звычайна, можна выявіць у далучаным відэа ў гэтым артыкуле. Поспехаў!
