Катлы для вадзянога ацяплення на цвёрдым паліве:

Якімі бываюць катлы на цвёрдым паліве для вадзянога ацяплення? У чым іх перавагі перад вырабамі, якія выкарыстоўваюць іншыя віды паліва? Ці ёсць у іх сур'ёзныя недахопы? Як правільна падключыць кацёл да контуры ацяплення? Давайце паспрабуем знайсці адказы.

прылада

Сучасныя цвёрдапаліўныя вадзяныя катлы ўяўляюць сабой сталёвую або чыгунную топку з вадзяной кашуляй-цеплаабменнікам, падключанай да сістэмы ацяплення. Пасля падпалкі пачынаецца нагрэў цепланосбіта і канвекцыйныя працэсы ў ім: цёплая вада падымаецца ў верхнюю частку кашулі і далей - уверх ацяпляльнага контуру; халодная, адпаведна, апускаецца ўніз.

Пры невялікай працягласці разліву і яго правільным канфігураванні розніцы ў шчыльнасці паміж цёплай і халоднай вадой цалкам дастаткова для таго, каб забяспечыць стабільную цыркуляцыю праз ацяпляльныя прыборы. Часцей, аднак, для павелічэння хуткасці цыркуляцыі і выраўноўвання тэмператур радыятараў выкарыстоўваюцца цыркуляцыйныя помпы для сістэм ацяплення.

Практычна ўсе сучасныя вырабы, у тым ліку цвёрдапаліўныя катлы расійскай вытворчасці, аснашчаны найпростай аўтаматыкай - тэрмастатам, які прыкрывае паддувала пры перагрэве цепланосбіта. Тым самым абмяжоўваецца доступ кіслароду ў топку і зніжаецца цеплавая магутнасць сістэмы.

Аднак: у катлах традыцыйнай канструкцыі пры гэтым падае і ККД. Гарэнне пры недахопе кіслароду павышае канцэнтрацыю прадуктаў няпоўнага згарання: паліва ў літаральным сэнсе слова вылятае ў трубу.

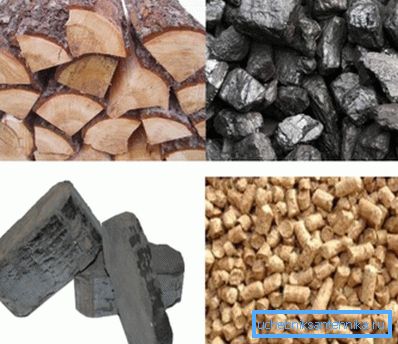

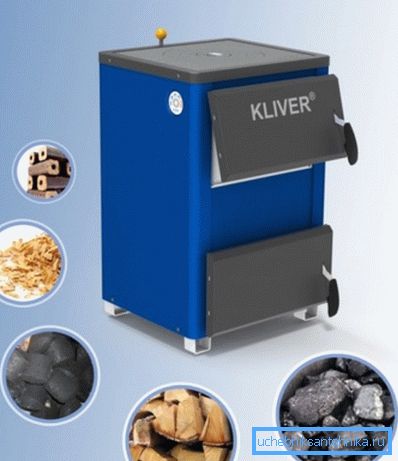

Што цвёрдапаліўныя вадагрэйныя катлы могуць выкарыстоўваць у якасці паліва?

• Дровы.
• Вугаль.
• Пялеты (прэсаваныя з адходаў дрэваапрацоўкі гранулы).
• Тарфяныя брыкеты.

На практыцы яны часта сумяшчаюць дзве функцыі - ацяпляюць дом і дазваляюць пазбаўляцца ад гаручага смецця.

Параўнанне з альтэрнатывамі

Як функцыянальнасць і эканамічнасць абмяркоўваюцца намі вырабаў суадносіцца з такімі ў альтэрнатыўных рашэнняў?

плюсы

Галоўны і, уласна, адзіны пераканаўчы аргумент на карысць цвёрдапаліўнага ацяпляльнага абсталявання - цана кілават-гадзіны цяпла, якая саступае толькі магістральным газе. Каб не быць галаслоўнымі, прывядзём сярэднія значэння для розных відаў паліва.

Заўважце: у сельскай мясцовасці за дровы часцяком не даводзіцца плаціць у прынцыпе. Перыядычны збор ламачча здольны забяспечыць цяплом без усялякіх выдаткаў.

мінусы

А вось іх спіс даволі значны.

• Кацёл патрабуе адводу прадуктаў згарання. Пры гэтым у класічных канструкцый іх тэмпература досыць высокая для таго, каб усур'ёз заклапаціцца супрацьпажарнай бяспекай: труба коміна прапускаецца скрозь драўляныя канструкцыі праз цеплаізаляцыйны кораб.
• Цвёрдапаліўных ацяпленне непазбежна азначае некаторы колькасць сажы, якая трапляе ў дом, і спадарожныя пахі.

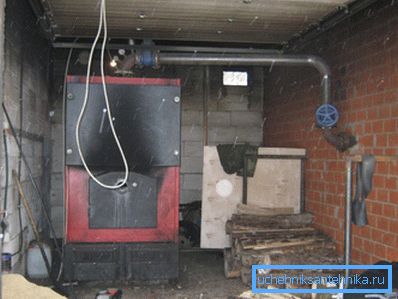

Зрэшты: ўстаноўка ацяпляльнага абсталявання ў асобнай кацельні цалкам вырашае гэтую праблему.

• Пры пэўных умовах у коміне можа адбывацца перакульванне цягі: прадукты згарання пачынаюць паступаць у дом. Акрамя ўжо згаданых пахаў і сажы, гэта азначае цалкам рэальную магчымасць атруціцца ўгарным газам.
• Нарэшце, галоўнае: дроўная або вугальная топка мае патрэбу ў частай загрузцы і чыстцы. Перыядычнасць загрузак для класічных катлоў - ня больш за 4 гадзіны; пры больш доўгіх паўзах становіцца прыкметным падзенне тэмпературы ў доме.

Асаблівая выкананне

Некаторыя варыянты выканання катлоў здольныя ў той ці іншай ступені нівеліраваць іх недахопы.

Турбирование

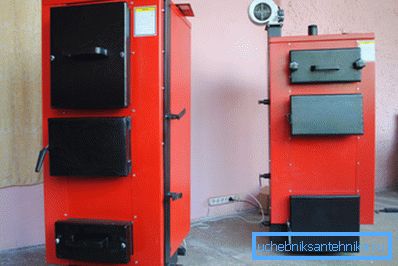

Ўстаноўка прытокавага вентылятара дазваляе гнутка рэгуляваць падачу паветра ў зону гарэння. Яго праца пры зачыненых дзверцах топкі і зольніка робіць немагчымым навала прадуктаў няпоўнага згарання і перакульванне цягі.

пелетных бункер

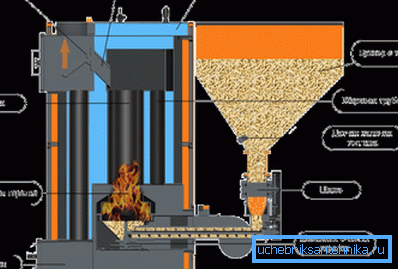

Прылада аўтаматычных вырабаў на пелет (сярод якіх, дарэчы, вельмі шматлікія цвёрдапаліўныя катлы ацяплення расійскай вытворчасці) дазваляе ажыццяўляць дазаваную падачу сыпкага гаручага на працягу доўгага часу. Працягласць аўтаномнай працы такіх агрэгатаў можа дасягаць некалькіх сутак.

газагенератар

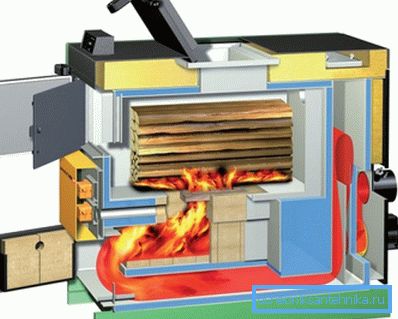

Газагенератар, або пиролизные вадагрэйныя цвёрдапаліўныя катлы разбіваюць працэс спальвання дроў на два этапы.

1. Спачатку загружанае ў топку гаручае тлее пры абмежаваным прытоку паветра. Пры гэтым утворыцца вялікая колькасць угарнага газу і лятучых вуглевадародаў.
2. Прадукты няпоўнага згарання за кошт натуральнай або прымусовай цягі трапляюць у камеру дожигания, дзе змешваюцца са свежым паветрам і запальваюцца.

Што ў выніку?

• Цеплавая магутнасць катла можа рэгулявацца выключна гнутка. Пры размешчанай пад першасным аддзяленнем топкі камеры дожигания дровы працягнуць тлець нават з мінімальнай падачай паветра.
• Абмежаванне магутнасці больш не суправаджаецца падзеннем ККД прыбора. Печкавыя газы дожигаются ў поўным аб'ёме.
• Нарэшце, перыядычнасць загрузкі паліва павялічваецца да 10-12 гадзін.

верхняе гарэнне

Наступны крок на шляху павелічэння аўтаномнасці быў зроблены літоўскімі інжынерамі з кампаніі Stropuva. Імі распрацаваны вадзяныя цвёрдапаліўныя катлы, адзін з якіх на тэставым стэндзе прадэманстраваў аўтаномную працу на адной загрузцы топкі на працягу 31 гадзіны.

Сутнасць новаўвядзенні - у пераносе працэсу гарэння з ніжняй частцы топкі ў верхнюю.

1. Дровы ці вугаль загружаюцца ў аб'ёмную камеру згарання.

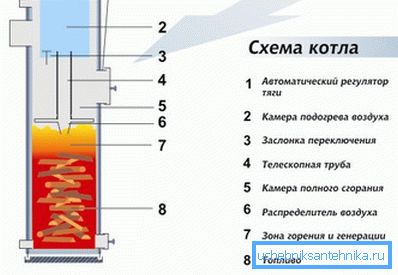

2. Зверху апускаецца рухомы паветравод, які будзе асядаць па меры прагаранне паліва, забяспечваючы бесперапынны доступ прытокава паветра да яго паверхні. Тэлескапічны канал сканчаецца масіўным паветразмеркавальнікі з цеплатрывалых сталі - стаскоблином. Ён жа падзяляе камеры першаснага гарэння і піролізу: прадукты няпоўнага згарання дожигаются ў верхняй частцы катла пры падачы да іх свежага паветра.
3. Драбнюткая попел, якая застаецца ў топцы пасля тлення, цалкам выносіцца праз комін узыходзячым патокам паветра.

абвязка

Інструкцыя па падлучэнні цвёрдапаліўнага ацяпляльнага прылады да сістэмы ацяплення залежыць ад яе тыпу.

гравітацыйная сістэма

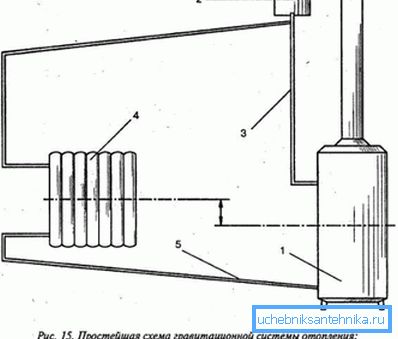

Тыповая гравітацыйная сістэма ацяплення ў аднапавярховым доме - однотрубная Ленінградка. Разліў ўяўляе сабой Апяразвае ўвесь дом кольца, паралельна якому падлучаныя ацяпляльныя прыборы.

Ад выхаднога патрубка катла пачынаецца разгонный калектар: тоўстая труба разліву падымаецца на вышыню да 3 метраў. Чым больш перапад вышыні паміж верхняй кропкай разгонного калектара і самім катлом, тым вышэй які ствараецца ў контуры напор, тым хутчэй цыркуляцыя.

У верхняй кропцы разліву усталёўваецца адкрыты пашыральны бак. Пасля калектара разліў спадзіста, з пастаянным ухілам апускаецца да катла.

Спадзісты ўхіл дазваляе адным ударам забіць двух зайцоў:

1. Астывае вада зліваецца па разліву самацёкам, вяртаючыся на паўторны цыкл нагрэву.
2. Паветра і (пры перагрэве цеплаабменніка) пара выцясняецца ў пашыральны бак.

Для сістэмы ацяплення з натуральнай цыркуляцыяй варта прытрымлівацца наступных памераў:

прымусовае цыркуляцыя

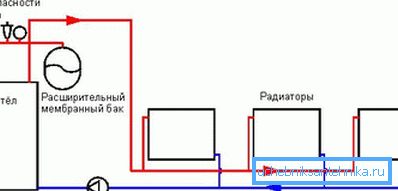

Для таго, каб сваімі рукамі арганізаваць сістэму з прымусовай цыркуляцыяй і канвекцыйнымі ацяпляльнымі прыборамі, спатрэбіцца некаторы колькасць дадатковага абсталявання.

• Уласна цыркуляцыйны помпа.
• Фільтр грубай ачысткі, які ўстанаўлівае перад помпай.
• Адсякаюць помпа і фільтр вентыля.
• Закрыты пашыральны бак з аб'ёмам, прыкладна роўным 10% аб'ёму цепланосбіта ў контуры. Ён мантуецца, як правіла, прыкладна праз 10 дыяметраў разліву пасля помпы.
• Скідны клапан, нацкоўваецца лішак ціску пры перагрэве.
• Манометр для кантролю ціску сістэмы.
• Аўтаматычны паветраадводнік.
• Краны Маеўскага - па колькасці радыятараў або якія ўзвышаюцца над агульным узроўнем разліву перамычак паміж імі.

Пры працягласцi контуру менш за 60 метраў можна абыйсціся трубой з унутраным дыяметрам 20 мм; пры большым памеры выкарыстоўваецца разліў памерам ДУ25.

Звярніце ўвагу: не варта блытаць ДК і вонкавы дыяметр. Так, сталёвая труба ДУ20 мае вонкавы дыяметр 24-26 мм. Для праходнасці контуру па зразумелых прычынах важна унутраны перасек.

даследаванне узораў

Разам з імпартам ацяпляльнага абсталявання вытворчасць цвёрдапаліўных катлоў даўно наладжана на постсавецкай прасторы.

Давайце пазнаёмімся з парай узораў.

КВР

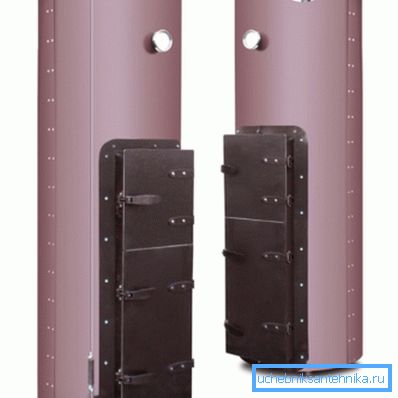

Пад брэндам КВР прадаюцца ацяпляльныя катлы на цвёрдым паліве расійскай вытворчасці ад канцэрна Мядзведзь, які мае прадстаўніцтва ў Кастраме, Маскве і Іванава. Іх ключавая асаблівасць - верхняе гарэнне; максімальная цеплавая магутнасць старэйшага ў лінейцы прылады - КВР-40 - дазваляе ацяпляць дом плошчай да 450 м2.

Менавіта са старэйшым у сямействе КВР-40 мы і пазнаёмімся бліжэй.

TIS Uni

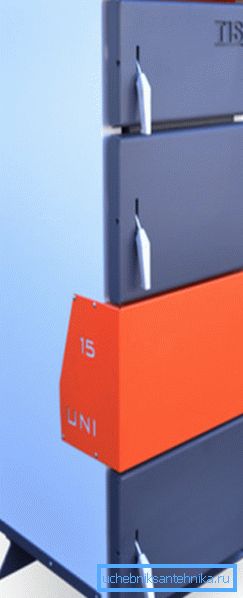

Вырабам пад назвай Tis Uni 25 у нашым мініятурным аглядзе прадстаўленыя цвёрдапаліўныя катлы беларускай вытворчасці. Наш герой - пиролизный кацёл з цеплавой магутнасцю да 30 кілават.

заключэнне

Спадзяемся, што наш матэрыял дапаможа чытачу пачаць сваё знаёмства з сучасным ацяпляльным абсталяваннем. Як звычайна, у прымацаваным відэа можна знайсці дадатковую тэматычную інфармацыю. Поспехаў!
