Кацёл ацяплення на цвёрдым паліве самому

Кошт ацяпляльнага катла, вырабленага прамысловым спосабам (незалежна ад віду паліва, акрамя, электрычных), пачынаецца ад 13 тыс. Рублёў. Гэта маламагутныя ўзоры, якія здольныя абагрэць маленькі дачны домік. Большасці домаўладальнікаў яны не падыходзяць. Да таго ж не заўсёды ёсць магчымасць скарыстацца прыродным газам для ацяплення. Прыходзіцца разглядаць у якасці альтэрнатывы цвёрдае паліва, адпрацаваны алей, электрычнасць. Для многіх людзей больш падыходзіць цвёрдае паліва: дровы, вугаль, брыкеты. Ўмельцы аддаюць перавагу вырабляць кацёл ацяплення на цвёрдым паліве сваімі рукамі. Гэта і грошы эканоміць, і рукі ёсць чым заняць.

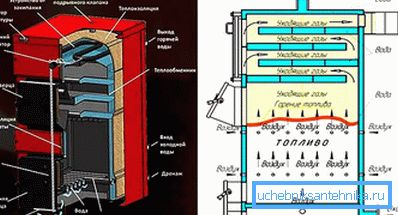

асноўныя складнікі

асноўныя складнікі

Катлы, якое працуе на цвёрдым паліве, складаюцца з такіх камплектавалых:

  • аддзела для загрузкі паліва;
  • золоприемника;
  • дросельных засланак;
  • каласнікоў;
  • бака запасу вады;
  • цеплаабменніка;
  • коміна.

віды

віды

Па спосабе размяшчэння цеплаабменніка катлы на цвёрдым паліве бываюць:

  • гарызантальнымі - цеплаабменнік размешчаны ў гарызантальнай плоскасці;
  • вертыкальнымі - цеплаабменнік усталяваны ў катле.

Асаблівасцю гарызантальнага размяшчэння цеплаабменніка з'яўляецца яго нахіленае становішча. Паміж верхняй кропкай і ніжняй кропкай (выхад цепланосбіта ў сістэму) рознасць па ўзроўні складае 1 см. Катлы з вертыкальным цеплаабменнікам ў асноўным выкарыстоўваюцца для ацяплення.

У прынцыпе любы цвёрдапаліўны кацёл можна выкарыстаць для падрыхтоўкі ежы. Для гэтага неабходна прадугледзець у яго канструкцыі варачную паверхню.

інструментар

інструментар

Для таго каб сабраць кацёл, спатрэбяцца інструменты і матэрыялы.

інструменты:

  • апарат дуговой зваркі;
  • кутняя шлифмашинка ( «балгарка») і отрезных кругі для рэзкі металу;
  • шчыпцы;
  • электродрель з наборам свердзелаў;
  • ўзровень і рулетка.

матэрыялы:

  • Вогнетрывалы цэгла.
  • Просеянный пясок.
  • Гліна.
  • Ліст металу таўшчынёй 5-8 мм. Лепш ужываць нержавейку, але можна выкарыстоўваць сталь.
  • Чыгунныя каласнікі.
  • Металічны куток.
  • Сталёвыя трубы для вады прамавугольнага і круглага перасеку.
  • Дзверцы для паліўнага адсека, золоприемника.
  • Засланка для коміна.
  • Байпас ці толькі цыркуляцыйны помпа.

Калі прымусовае цыркуляцыя з'яўляецца асноўнай, а самацёчнага сістэму ацяплення трэба захаваць пра запас - усталёўваюць байпас. Пры працы толькі прымусовай цыркуляцыі усталёўваюць адзін помпа.

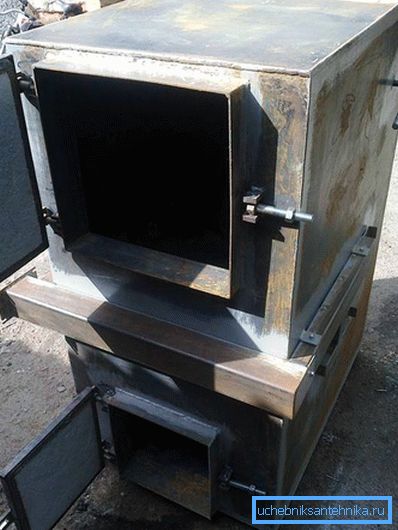

Выраб дэталяў і зборка

Выраб дэталяў і зборка

Пачынаюць работы па мантажы катла сваімі рукамі са складання схемы і чарцяжоў зборкі. Згодна з імі на лісты металу наносяць памеры. Па разметцы выразаюць пярэднюю, заднюю, бакавыя сценкі і ніз катла. У пярэдняй частцы выразаюць праёмы для дзверцаў паліва- і золоприемников.

Калі выразаць праёмы газавым разаком, то каб сталь не «павяло», па кутах нарыхтоўкі прасвідроўваюць адтуліны, затым ад сярэдзіны да бакоў па разметцы праразаюць метал.

Калі выкарыстоўваць балгарку, то адтуліны па кутах свідраваць не трэба. Проста праразаюць метал па вызначаным контуры. Таксама згодна з памерах, наразаюць ўсе металічныя часткі катла.

выраб цеплаабменніка

Мантаж цеплаабменніка пачынаюць з праробліванні адтулін у трубах, прызначаных для стоек. Яны маюць квадратнае сячэнне 40? 60 см. У вертыкальных трубах, якія размяшчаюцца спераду, газавым разаком выразаюць 4 адтуліны дыяметрам 5 гл, размяшчаючы іх раўнамерна па ўсёй даўжыні нарыхтоўкі.

У задніх стойках прарабляюць круглыя ​​адтуліны памерам 4 і 5 см. Знізу будучага цеплаабменніка робяць адтуліны для падачы вады ў кацёл (обратку), а зверху - для падачы вады ў сістэму ацяплення (падача). Усе адтуліны павінны быць роўнымі без наплываў, якія ўхіляюцца пры дапамозе «балгаркі». Зварку труб ў адзінае цэлае вырабляюць, вытрымліваючы куты ў 90? як па вертыкалі, так і па гарызанталі, заварваючы кантавыя адтуліны прастакутных труб (стоек).

Зварныя швы гатовага цеплаабменніка правяраюць на працёк. Для гэтага обратку часова заглушаюць (каб вада не выцякала), а праз падачу запаўняюць вадой.

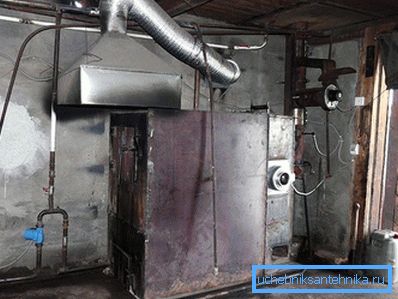

Кацёл ацяплення на цвёрдым паліве

Мантуюць кацёл у тым месцы, дзе плануецца яго ўстаноўка, таму што ўсе дэталі вельмі цяжкія і рухаць яго ў гатовым выглядзе праблематычна. Папярэдне павінен быць абсталяваны вогнетрывалы падмурак. Яго выкладваюць з вогнетрывалай цэглы. Для таго каб мур не раз'язджаў, яе можна армаваць металічнымі куткамі па краях і цэглу паміж сабой змацаваць цэментавым растворам. Другі варыянт падмурка - маналітная бетонная «падушка».

Памеры падмурка павінны быць трохі больш падставы катла. На падмурак кладуць сталёвую нарыхтоўку - дно бункера для попелу.

На ім з вогнетрывалай цэглы выкладваюць сценкі ёмістасці, у якой усталёўваюць цеплаабменнік, абсталюецца бункер для паліва і золоприемник. Адлегласць паміж цеплаабменнікам і сценкай 1 см. Знізу бункера для паліва усталёўваюць каласнікі. У пярэдняй цаглянай сцяне пакідаюць праёмы для дзверцы топливоприемника і дзверцы золоприемника.

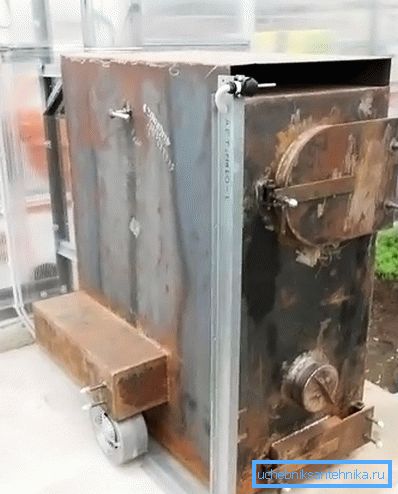

самаробны кацёл

Вонкавыя сценкі катла абшываюць металам, які злучаюць паміж сабой куткамі, размешчанымі вертыкальна. Да металічнай ашалёўцы мацуюцца дзверцы. Для адводу ўгарным газаў мантуюць комін. Як усталяваць гэты вузел, залежыць ад наяўнасці або адсутнасці варачнай паверхні.

Калі кацёл будзе выкарыстоўвацца для падрыхтоўкі ежы, то комін мантуюць збоку, у адваротным выпадку - зверху катла.

На выхадзе з катла комін абсталююць шиберной засланкай для рэгулявання цягі. Матэрыял для трубы можа быць розны: вогнетрывалы цэгла, метал, азбест. Галоўнае, дамагчыся патрэбнага ўзроўня цягі, каб арганізаваць працэс гарэння.

Для бяспечнай эксплуатацыі цвёрдапаліўнага катла можна ўсталяваць пашыральны бак адкрытага тыпу, датчыкі цягі і тэмпературы вады, вентылятар пададзьмуўшы.

Каб не дапусціць перагрэву цепланосбіта і выбуху катла, неабходна пастаянна сачыць за ўзроўнем вады і тэмпературай гарэння. Калі вы выкарыстоўваеце толькі прымусовую цыркуляцыю, то пры адключэнні электрычнасці падчас працы катла рызыка выбуху цеплаабменніка рэзка ўзрастае. Будзьце ўважлівыя.

відэа

У дадзеным відэаматэрыяле, вы зможаце наглядна азнаёміцца ​​з канструкцыяй катла на цвёрдым паліве:

чарцяжы

На чарцяжах можна разгледзець канструктыўныя асаблівасці ацяпляльнага катла на цвёрдым паліве:

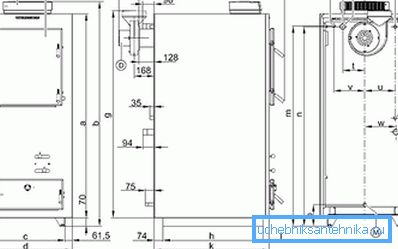

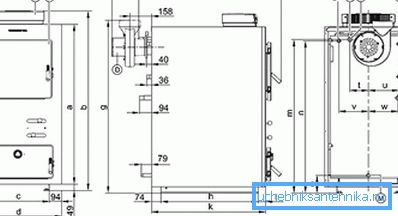

Чарцёж катла на цвёрдым паліве

Схема катла на цвёрдым паліве

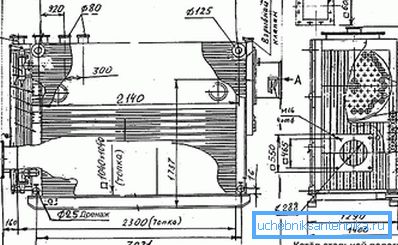

Чарцёж цвёрдапаліўнага катла

Чарцёж катла на цвёрдым паліве ў дэталях

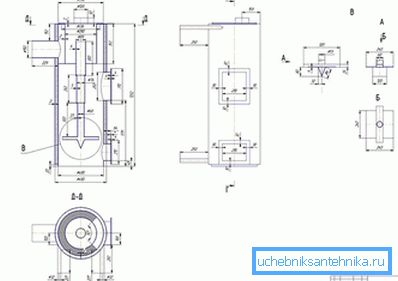

чарцёж катла

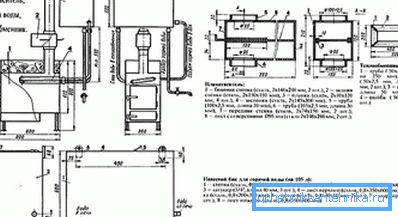

Канструктыўны чарцёж катла на цвёрдым паліве
