Характарыстыкі чыгунных радыятараў ацяплення: віды і

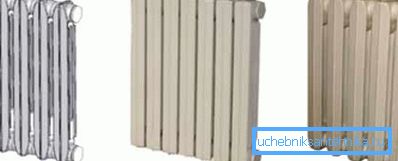

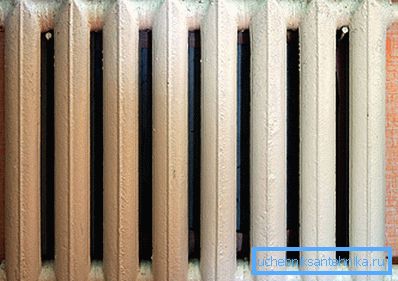

Вага і памеры чыгунных радыятараў ацяплення ў першую чаргу будуць залежаць ад колькасці секцый у адным прыборы, але гэтыя самыя секцыі таксама могуць адрознівацца адзін ад аднаго карэнным чынам, так як яны бываюць адно-, двух-і Трехканальный.
Але, нягледзячы на грувасткасць, батарэі з чыгуну вельмі запатрабаваныя для вадзяных сістэм цэнтралізаванага ацяплення, так як цалкам адпавядаюць неабходным параметрах па цеплааддачы і трываласці пры любых магчымых скачках ціску цепланосбіта.
Менавіта пра гэтыя прыборах, знаёмых, напэўна, кожнаму грамадзяніну Расіі, якая дасягнула свядомага ўзросту, і пойдзе гаворка, а яшчэ мы прадэманструем вам відэа ў гэтым артыкуле.

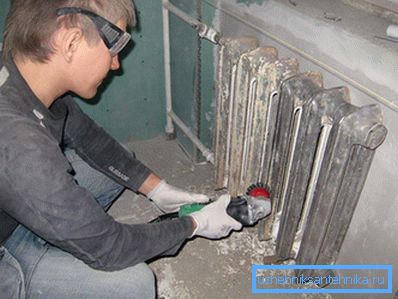

чыгунныя радыятары
Радыятар з чыгуну ўяўляе сабой канвекцыйнымі-радыяцыйны каленчатай ацяпляльны прыбор, які збіраецца з некалькіх секцый. Быў вынайдзены Францам Сан-Галіі ў 1857 годзе.
Віды і канструкцыі
- Як мы ўжо казалі, то, колькі важыць чыгунны радыятар ацяплення, а таксама яго аб'ём, наўпрост залежыць ад колькасці секцый, а таксама ад колькасці каналаў у асобна ўзятай секцыі дадзенага прыбора. Для прыкладу мы разгледзім такія Ацяпляльнікі з серыі ЧС, якія зроблены ў адпаведнасці з патрабаваннямі ДАСТ 8690-94. Усе яны разлічаны для мантажу з улікам глыбіні праёму пад акном, гэта значыць на маленькую, сярэднюю і вялікую глыбіню, якою можна запоўніць, зыходзячы з колькасці калон у секцыях.
- Ацяпляльныя прыборы серыі ЧС разлічаны на сістэмы цэнтралізаванага вадзянога ацяплення жылых, грамадскіх і вытворчых будынкаў з мінімальным рабочым ціскам 1,2 Мпа (12,236 атм) і опрессовочное (выпрабавальным) ціскам 1,8м По (18,354 атм) і тэмпературы вады не вышэй 150? C (Іх кошт найбольш даступная).
- Вядома, вага чыгунных радыятараў ацяплення будзе таксама залежаць ад секцый, з якіх ён сабраны, а яны вырабляюцца з шэрага чыгуну ў пясчана-гліністай форме ліццёвым метадам, што дазваляе прыбору вытрымліваць стабільныя характарыстыкі на працягу прыкладна 40 гадоў і больш.

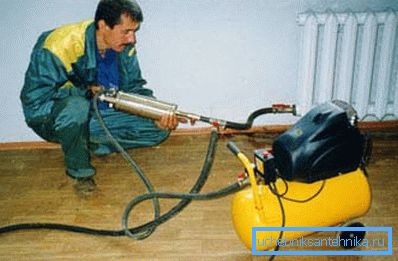

- Чыгун з'яўляецца досыць устойлівым металам да цепланосбіта нізкай якасці, гэта значыць, вада можа мець высокае ўтрыманне соляў, шчолач і іржы, але пры гэтым ён кіпры, што спрыяе затрымцы розных элементаў і ссяданню шлама, таму батарэі маюць патрэбу ў рэгулярнай прамыванні.
Камплектацыя чыгуннага ацяпляльнага прыбора яшчэ складаецца з двух бакавых заглушак (левая разьба G 1?), А таксама двума футорками або, як іх яшчэ называюць, прахаднымі коркамі (G 1? Правая разьба) і адтулінай з левай разьбой G? для фітынгаў цеплаправода. Пры стыкоўцы секцый паміж сабой выкарыстоўваюцца сталёвыя ніпелі і цеплаўстойлівай гумовыя пракладкі ў адпаведнасці з ТУ 38.105376-92.
Заўвага. Аднымі з самых адмоўных фактараў, якімі можна ахарактарызаваць такія ацяпляльныя прыборы, з'яўляецца вага чыгуннага радыятара і яго доўгі награванне, з-за чаго, уласна кажучы, яго не выкарыстоўваюць у сістэмах аўтаномнага ацяплення - вялікія энергазатраты для катлоў на любым выглядзе паліва. Затое пры гэтым ён вельмі доўга аддае цяпло, што дазваляе не так часта ўключаць помпы для цыркуляцыі вады, таму, такія батарэі ледзь не ідэальна падыходзяць для цэнтралізаваных сістэм.
| Назва параметру секцыі | лічбавае пазначэнне | |||||
| ЧМ1-70-300 | ЧМ1-70-500 | ЧМ2-100-300 | ЧМ2-100-500 | ЧМ3-120-300 | ЧМ3-120-500 | |
| колькасць каналаў | аднаканальны прастакутная | двухканальная прастакутная | трехканальный прастакутная | |||
| Маса (кг) | 3,3 | 4,8 | 4,5 | 6,3 | 4,8 | 7,0 |
| Аб'ём (л) | 0,66 | 0,9 | 0,7 | 0,95 | 0,95 | 1,38 |
| Плошча паверхні нагрэву (м2) | 0,103 | 0,165 | 0,148 | 0,207 | 0,155 | 0,246 |
| Намінал цеплавога патоку (кВт) | 0,075 | 0,110 | 0,1009 | 0,1426 | 0,1083 | 0,1568 |
| Мантажная вышыня (мм) | 300 | 500 | 300 | 500 | 300 | 500 |
| Вышыня (мм) | 370 | 570 | 372 | 572 | 370 | 570 |
| Глыбіня (мм) | 70 | 70 | 100 | 100 | 120 | 120 |
| Шырыня (мм) | 80 | 80 | 80 | 80 | 90 | 90 |
Табліца: тэхнічныя характарыстыкі чыгуннага радыятара на адзін, два і тры канала
| Абазначэнне ЧС-1 | Кол-у секцый (шт) | Намінал цеплавога патоку (кВт) | Удзельная матэрыялаёмістасць (кг / кВт) | Вага (кг) | Плошча паверхні нагрэву (? T = 70 ° C), ЭКМ | Даўжыня радыятара (мм) |
| ЧМ1-70-500-1,2-2 | 2 | 0,22 | 48,64 | 10,7 | 0,396 | 178-184 |
| ЧМ1-70-500-1,2-3 | 3 | 0,33 | 47,58 | 15,7 | 0,594 | 258-265 |
| ЧМ1-70-500-1,2-4 | 4 | 0,44 | 47,05 | 20,7 | 0,792 | 338-346 |
| ЧМ1-70-500-1,2-5 | 5 | 0,55 | 46,73 | 25,7 | 0,990 | 418-427 |
| ЧМ1-70-500-1,2-6 | 6 | 0,66 | 46,52 | 30,7 | 1,188 | 498-508 |
| ЧМ1-70-500-1,2-7 | 7 | 0,77 | 46,36 | 35,7 | 1,386 | 578-589 |
| ЧМ1-70-500-1,2-8 | 8 | 0,88 | 46,25 | 40,7 | 1,584 | 658-670 |
| ЧМ1-70-500-1,2-9 | 9 | 0,99 | 46,16 | 45,7 | 1,782 | 738-751 |
| ЧМ1-70-500-1,2-10 | 10 | 1,10 | 46,09 | 50,7 | 1,980 | 818-832 |
Табліца характарыстык ЧС-1-70-500-1,2
| Абазначэнне ЧС-2 | Кол-у секцый (шт) | Намінал цеплавога патоку (кВт) | Удзельная матэрыялаёмістасць (кг / кВт) | Вага (кг) | Плошча паверхні нагрэву (? T = 70 ° C), ЭКМ | Даўжыня радыятара (мм) |
| 100-500-1,2-2 | 2 | 0,285 | 48,1 | 13,7 | 0,512 | 178-184 |
| 100-500-1,2-3 | 3 | 0,428 | 47,2 | 20,2 | 0,769 | 258-265 |
| 100-500-1,2-4 | 4 | 0,570 | 46,8 | 26,7 | 1,024 | 338-346 |
| 100-500-1,2-5 | 5 | 0,713 | 46,7 | 33,3 | 1,281 | 418-427 |
| 100-500-1,2-6 | 6 | 0,856 | 46,5 | 39,7 | 1,537 | 498-508 |
| 100-500-1,2-7 | 7 | 0,998 | 46,4 | 46,3 | 1,792 | 578-589 |
| 100-500-1,2-8 | 8 | 1,141 | 46,4 | 52,9 | 2,049 | 658-670 |
| 100-500-1,2-9 | 9 | 1,283 | 46,3 | 59,4 | 2,304 | 738-751 |
| 100-500-1,2-10 | 10 | 1,426 | 46,1 | 65,8 | 2,561 | 818-832 |
Табліца характарыстык ЧС-2-100-500-1,2
| Абазначэнне ЧС-2 | Кол-у секцый (шт) | Намінал цеплавога патоку (кВт) | Удзельная матэрыялаёмістасць (кг / кВт) | Вага (кг) | Плошча паверхні нагрэву (? T = 70 ° C), ЭКМ | Даўжыня радыятара (мм) |
| 120-500-1,2-2 | 2 | 0,314 | 47,78 | 15,1 | 0,564 | 198-206 |
| 120-500-1,2-3 | 3 | 0,470 | 46,95 | 22,3 | 0,844 | 288-297 |
| 120-500-1,2-4 | 4 | 0,627 | 46,60 | 29,5 | 1,126 | 378-388 |
| 120-500-1,2-5 | 5 | 0,784 | 46,39 | 36,7 | 1,408 | 468-477 |
| 120-500-1,2-6 | 6 | 0,941 | 46,21 | 43,9 | 1,690 | 558-568 |
| 120-500-1,2-7 | 7 | 1,098 | 46,11 | 51,1 | 1,972 | 648-659 |
| 120-500-1,2-8 | 8 | 1,254 | 46,05 | 58,3 | 2,252 | 738-750 |
| 120-500-1,2-9 | 9 | 1,411 | 45,96 | 65,5 | 2,534 | 828-841 |
| 120-500-1,2-10 | 10 | 1,568 | 45,92 | 72,7 | 2,816 | 918-932 |
Табліца характарыстык ЧС-3-120-500-1,2
Зборка, разборка
Як мы ўжо казалі, вы можаце павялічыць або паменшыць цеплааддачу і аб'ём чыгуннага радыятара ацяплення шляхам дадання або адкручвання секцый, якіх можа быць ад двух да бясконцасці, хоць больш за 15 штук наўрад ці хто будзе ставіць.

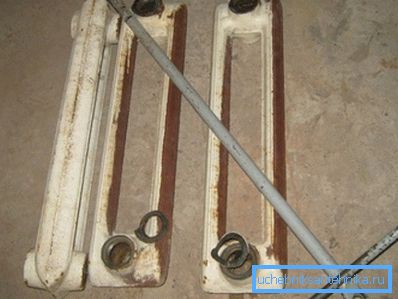

Часцей за ўсё нам даводзіцца сутыкацца з двухколончатыми секцыямі, якія вы бачыце на верхнім фота - яны злучаюцца пры дапамозе ніпель і тэрмаўстойлівасць гумавай пракладкі. Ніпель ўнутры мае круглявую форму з двума паралельнымі плоскасцямі, што дазваляе там зафіксаваць галоўку ключа, але ўнутраны дыяметр можа быць альбо 1? ? Ці 1?.

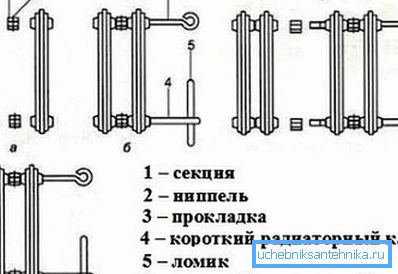

У адпаведнасць з гэтым падбіраецца і ключ, дзе галоўка можа быць плоскай, альбо паўтараць ўнутраную форму ніпель - інструкцыя з гэтай нагоды замоўчвае. Для таго каб адкруціць адну або некалькі секцый, вам трэба прасунуць ключ так, каб галоўка дастала да ніпель, які знаходзіцца на стыку, таму, спачатку яго прыкладваюць-над батарэі, каб адзначыць на стрыжні глыбіню апускання.
Намаганняў, якія прыкладаюцца для кручэння з дапамогай вароты звычайна недастаткова, таму, рычаг павялічваюць абрэзкам трубы - такі ж рычаг патрэбен і пры зборцы, каб злучэнне ня працякала.
заключэнне
Вы заўсёды можаце сабраць і разабраць чыгунны радыятар сваімі рукамі, калі для гэтага ў вас ёсць ключ з падыходнай галоўкай, толькі пры гэтым трэба ставіць новыя пракладкі, а часам і новыя ніпелі. Пры падключэнні батарэі да ацяпляльнага контуры пажадана забяспечыць яе запорной арматурай для магчымасці дэмантажу падчас ацяпляльнага сезона.
