Хатняе вадзяны апал цеплаабменнік ў печы

Нармальная праца любой ацяпляльнай сістэмы залежыць ад цеплаабменніка, адмысловага прылады, у якім перадаецца цеплаэнергія цепланосбіта. Для абагрэву дому можна выкарыстоўваць не толькі прамысловы ўзор, але і зроблены самастойна. У апошнім выпадку цеплагенератарам звычайна з'яўляецца цагляная печ. Ніжэй вы даведаецеся асноўныя функцыі прылады, яго ўплыў на ацяпленне ў доме, як яго можна зрабіць самому і падключыць па схеме.

Самаробныя і прамысловыя цеплаабменнікі для ацяплення

Функцыянальныя асаблівасці цеплаабменніка

Сістэмы ацяплення для прыватнага дома або кватэры выкарыстоўваюць павярхоўныя прылады, калі цепланосбіт цеплавая энергія перадаецца праз металічныя сценкі абсталявання.

Найбольш поўным чынам гэты прынцып рэалізаваны ў канструкцыі цвёрдапаліўных, газавых або электрычных катлоў ацяплення:

  1. Цыркулявалая вада або антыфрыз па выгнутым трубкам, размешчаных ўнутры ацяпляльнага прыбора, награваецца ад палаючага паліва.
  2. Пасля гэтага летні цепланосбіт рухаецца па трубаправодзе ацяпляльнага контуру, а ў цеплаабменнік пачынае паступаць астыўшая вада з батарэй.

Напэўна, многія з нас заўважалі, што з дапамогай звычайнай цаглянай печы не атрымоўваецца раўнамерна абагрэць хату, у якіх пакоя не сутыкаюцца з яе «грубай». Рашэннем пытання можа стаць умантаваны ў яе цеплаабменнік, які ператворыць яе ў водонагревательный кацёл.

Цагляная ацяпляльная печ з цеплаабменнікам

Яго форма і памер павінны ўпісвацца ў габарыты топливника. Да прылады неабходна падлучыць трубаправоды і радыятары, а затым запоўніць сістэму цепланосбітам - вадой або антыфрызам. Пасля ўстаноўкі батарэй ў далёкіх ад печы пакоях атрымаецца ў доме зрабіць эфектыўнае ацяпленне.

віды

  1. Часцей за ўсё сустракаюцца вадзяныя і паветраныя цеплаабменнікі. Першыя больш практычныя, так як вадкасць лепш перадае цеплаэнергію, чым паветра.
  2. Сустракаецца таксама падобнае прылада, якое нагадвае назапашвальны бак, якое ўсталёўваецца звонку коміна.

Рада: выстаўленыя на продаж у гандлёвых сетках прамысловыя ацяпляльныя ўстаноўкі ўжо аснашчаны цеплаабменнікамі. Іх канструкцыя максімальна прызначана для эфектыўнага нагрэву цепланосбіта.

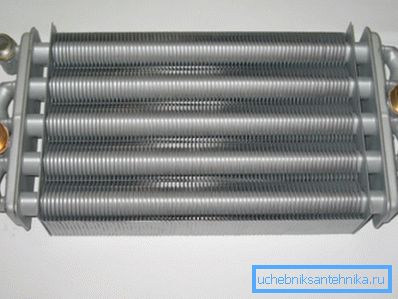

Прамысловы варыянт цеплаабменніка

Нярэдка ў завадскіх умовах такія прылады вырабляюць з медзі. Труба нагадвае змеявік, у якога папярочна выгінам размешчана мноства пласцін, дзякуючы чаму забяспечваецца вялікі пляц цеплаабмену.

Вырабіць у хатніх умовах падобны варыянт будзе даволі праблематычна. Таму лепш абраць больш простую мадэль.

Цеплаабменнікі ацяплення для дачы часцей за ўсё вырабляюць з сталёвых труб

Як працуе сістэма

Прынцып дзеяння цеплаабменніка, прычым усё роўна - завадскога ці самаробнага, аднолькавы. Цеплагенератар (кацёл або печ) перадае яму энергію ад ўтылізацыі паліва, пасля чаго цепланосбіт разносіць яе па трубаправодах па ўсіх пакоях.

Дадзены спосаб ацяплення дае магчымасць раўнамерна размяркоўваць цяпло па будынку. Немалаважна і тое, што памяшканні выграваюцца істотна хутчэй, памяншаючы выдаткі на энергарэсурсы.

Пячное ацяпленне ў прыватным доме можна удасканаліць двума спосабамі:

  • закласці новую печ пад пэўны памер цеплаабменніка;
  • паставіць сваімі рукамі ў існуючы ацяпляльны прыбор самаробная прылада, вырабленае па памерах паліўнай камеры.
Прамысловыя ацяпляльныя печы з цеплаабменнікам

Пасля гэтага ўладальнік дома можа быць упэўненым, што ён атрымае ацяпленне з вадзяным контурам, якое будзе працаваць не горш завадскога цвёрдапаліўнага катла. Розніца будзе толькі ў размяшчэнні уваходнай адтуліны цеплаабменніка, якое будзе размешчана ледзь вышэй над падлогай, чым у прамысловых варыянтаў. Гэта можа паўплываць на хуткасць натуральнай цыркуляцыі вады.

Рада: подключайте цеплаабменнік да ацяпляльнай сістэме з такой умовай, каб обратку была размешчана як мага ніжэй.

Адным з асноўных элементаў з'яўляецца таксама пашыральны бачок, які варта ўсталяваць у верхняй кропцы схемы. З яго дапамогай будзе кампенсавацца змена аб'ёму нагрэтага цепланосбіта, і выпускацца, які трапіў у сістэму паветра.

Дадзеная схема ацяплення патрабуе вытрымліваць пэўны нахіл трубаправодаў ад верхняй кропкі да апошняга радыятару і ад яго да катла, прыкладна 10 мм на 1 м.

Савет: калі натуральнай цыркуляцыі апынецца недастаткова для абагрэву вялікага дома, усталюеце ў ацяпляльную сістэму цыркуляцыйны помпа. У гэтым выпадку няма розніцы, на якой адлегласці ад падлогі будзе ўсталяваная обратку.

На фота - прымусовае сістэма ацяплення з цеплаабменнікам ў печы

У чым перавага ацяплення з цеплаабменнікам

простае выраб Калі ў хаце ўжо ёсць пячное ацяпленне, трэба выдаткаваць грошы толькі на стварэнне самаробнага цеплаабменніка і мантаж вадзяной ацяпляльнай сістэмы.
Магчымасць камбінаванага абагрэву Акрамя павярхоўнага паветранага абагрэву пакояў грубай печы будзе яшчэ і вадзяной ацяпляльны контур. Яго можна працягнуць у аддаленыя памяшкання.
Выкарыстанне розных відаў паліва Печы і цвёрдапаліўныя катлы могуць працаваць на дровах, вугле, торфе, пялеты. Калі злёгку мадэрнізаваць апошнія, яны таксама будуць здольныя выпрацоўваць цяпло з газу і вадкага паліва.
Знешні выгляд Вам не прыйдзецца разбураць рускую печ, калі імкнецеся захаваць нацыянальны каларыт у інтэр'еры. Цеплаабменнік не будзе бачны звонку.

недахопы:

  • калі прылада ўсталявана ў топку цаглянай печы, яго ККД будзе ніжэй завадскіх катлоў;
  • у печы не атрымаецца зрабіць аўтаматычны кантроль над інтэнсіўнасцю нагрэву цепланосбіта.

выраб

У гэтым выпадку цеплаабменнік для ацяплення можа мець розную форму. Часцей за ўсё яна нагадвае рэгістр, выраблены з некалькіх медных або сталёвых труб. Таксама ўжываецца і пласціністы цеплаабменнік сістэмы ацяплення.

У зоне гарэння паліва тэмпература вельмі высокая, асабліва, калі выкарыстоўваецца антрацыт. Таму прад'яўляюцца павышаныя патрабаванні да металу, канструкцыі прылады і якасці зварных швоў.

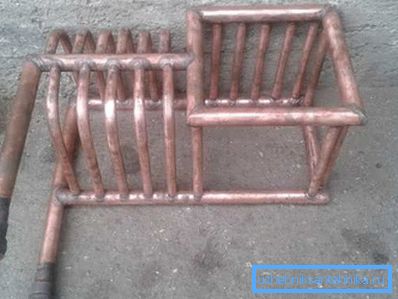

Медны цеплаабменны контур для печы

матэрыял

Прылада павінна забяспечваць аптымальную перадачу цеплаэнергіі, таму вельмі важны каэфіцыент цеплаправоднасці металу. Да прыкладу, медная труба яе праводзіць у 7 разоў лепш сталёвы. У гэтым выпадку 25 м апошняй можна лёгка замяніць на 3,5м першай.

Цеплаабменнікі з медзі самыя эканамічныя ў працы, аднак, і цана ў іх адна з самых высокіх. Таму часцей за ўсё ўжываюць сталёвую трубу O32 мм і больш.

Савет: калі мяркуецца часцей за ўсё печ тапіць вуглём, рэкамендуем выкарыстоўваць чыгунны цеплаабменнік, які здольны устойліва вытрымліваць максімальную тэмпературу згарання паліва. Звычайна выкарыстоўваюць секцыі старых радыятараў ацяплення.

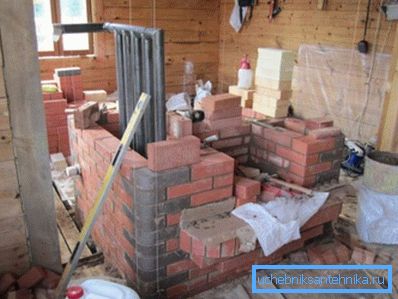

Ўстаноўка сталёвага цеплаабменніка ў печ

Як разлічыць магутнасць

Вылічыць дадзены параметр можна толькі прыблізна.

Пры гэтым варта ўлічыць шмат фактараў, у тым ліку:

  • дыяметр трубы;
  • цеплаправоднасць металу;
  • даўжыню змеявіка;
  • тэмпературу згарання паліва;
  • з якой хуткасцю цыркулюе цепланосбіт.

Звычайна рэальная здольнасць прылады выконваць свае функцыі высвятляецца толькі пасля пачатку працы сістэмы ацяплення. Рэкамендуем пры разліках браць пад увагу тое, што 1 м трубы O50 мм дае прыкладна 1 кВт цеплаэнергіі.

Савет: вазьмеце для прыкладу вядомую мадэль катла і вырабіце цеплаабменнік згодна яго параметрах.

канструкцыя

Рэгістрам называюць цеплаабменнік для вадзянога контуру ацяплення дома, які звараны з гладкостенных труб. Нагадвае ён своеасаблівую «краты», што з'яўляецца найбольш папулярнай формай для самаробнай прылады.

Ёсць таксама канструкцыі больш простыя па форме - яны нагадваюць прастакутны або цыліндрычны бак. У дадзеным выпадку варта арыентавацца на тое, каб плошча паверхні для цеплаабмену была максімальна вялікі.

Рэкамендуем выконваць наступныя ўмовы пры яго вырабе:

  • ўнутраная шырыня пустэч павінен быць 5 мм і больш, у адваротным выпадку вада можа закіпець;
  • выкарыстоўвайце трубы з таўшчынёй сценкі ад 3 мм, тады метал не прагарыць;
  • паміж сценкамі топачных камеры і цеплаабменнікам павінен заставацца зазор памерам 10-15 мм, кампенсуючы пашырэнне металу пры яго награванні.

мантаж

Ўсталёўваць прылада лепш адначасова з мурам печы. У адваротным выпадку прыйдзецца разабраць яе частку.

Інструкцыя працэсу наступная:

  1. Зрабіце ў топачных камеры падмурак для цеплаабменніка і ўсталюйце яго.
  2. Пакіньце месца для падачы і обратку прылады пры далейшай муры.
  3. Па завяршэнні будаўніцтва печы падключыце цеплаабменнік да ацяпляльнай сістэме, запоўніце яе вадой і зрабіце пробную печку.
Ацяпляльны прыбор з двума вадзянымі контурамі

выснову

Як бы ні была добрая цагляная печ, аднак яна не заўсёды зможа раўнамерна апаліць хату з мноствам пакояў. У гэтым выпадку неабходна набываць кацёл або самастойна зрабіць цеплаабменнік з сталёвых або медных труб. Так вы зможаце павялічыць на некалькі парадкаў эфектыўнасць ацяпляльнага прыбора. Відэа ў артыкуле дасць магчымасць знайсці дадатковую інфармацыю па вышэйпаказанай тэме.
