Класіфікацыя сістэм ацяплення: ад звыклага да экзотыкі

Тэма гэтага артыкула - класіфікацыя сістэм ацяплення будынкаў рознага прызначэння. Мы даследуем якія выкарыстоўваюцца ў іх крыніцы цеплавой энергіі, спосабы пераносу цяпла, канфігурацыі руху цепланосбітаў і разводкі ацяпляльных прыбораў.

Такім чынам, у шлях.

крыніца цяпла

У гэтай ролі могуць выступаць:

• газ. Газавыя катлы ацяплення забяспечваюць мінімальную кошт цеплавой энергіі. Там, дзе газавыя магістралі адсутнічаюць, замест іх могуць выкарыстоўвацца газгольдеры або балоны.

Аднак: у гэтым выпадку кошт кілават-гадзіны цяпла прыкметна павялічыцца.

• Дровы і вугаль. Цвёрдапаліўныя катлы для гэтых энерганосьбітаў звычайна уніфікаваныя. Іх галоўны недахоп - абмежаваная аўтаномнасць працы: закладка паліва і чыстка зольніка патрабуюцца некалькі разоў у суткі.

Зрэшты, газагенератараў і катлы верхняга гарэння здольныя некалькі павялічыць прамежак паміж закладкамі.

• пялеты. Пелетных катлы з бункерамі і дазатарамі дазваляюць дамагчыся аўтаномнасці ў некалькі дзён.

• соляра. Тут аўтаномнасць ўжо вылічаецца тыднямі; да недахопаў можна аднесці высокую шумнасць абсталявання і патрэба ў грувасткай ёмістасці пад дызпаліва.

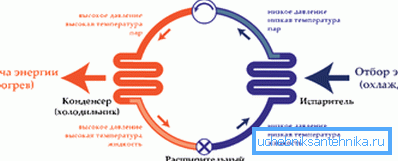

• электраэнергія. Нароўні з прыладамі прамога нагрэву яе выкарыстоўваюць цеплавыя помпы, якія выкарыстоўваюць электрычнасць для перапампоўкі цяпла ад параўнальна халоднай асяроддзя (паветра, вады ці грунта) у больш цёплае памяшканне.

Вось прыкладная ацэнка выдаткаў для розных крыніц.

Цэнтральны крыніца і размеркаванае ацяпленне

Найбольш распаўсюджаная схема з адным цэнтралізаваным крыніцай цяпла (катлом або печчу), перыферыйнымі ацяпляльнымі прыборамі і трубаправодамі для транспарціроўкі цяпла. Аднак разам з імі выкарыстоўваюцца і размеркаваныя сістэмы ацяплення.

Прыклады?

• Электрычныя цёплыя падлогі з незалежнымі тэрмарэгулятарамі.
• Электрычныя канвектары, размешчаныя ў кожным пакоі.

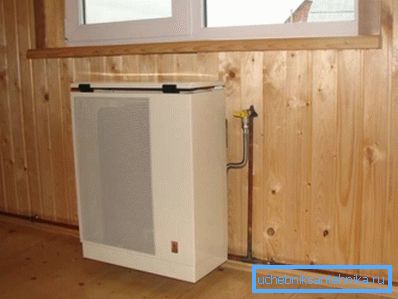

• Газавыя канвектары з разводкай газу па хаце.

• Інфрачырвоныя выпраменьвальнікі з незалежным харчаваннем.
• Ацяпленне кандыцыянерамі з уласнай спліт-сістэмай у кожным пакоі.

Спосаб перадачы цяпла

Перадача цеплавой энергіі можа ажыццяўляцца некалькімі спосабамі.

цепланосбіт

У гэтай якасці выкарыстоўваецца вада ці яе сумесі з этилен- і прапiленглiколь, замярзае пры больш нізкіх тэмпературах. Высокая цеплаёмістасць цепланосбітаў дазваляе абыйсціся магістралямі параўнальна невялікага перасеку.

паветра

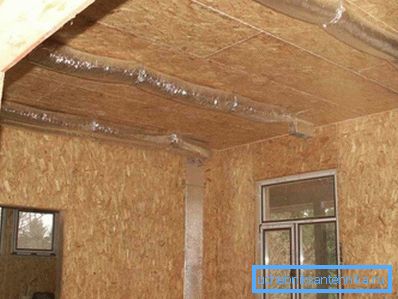

Паветраны апал мае на ўвазе, што крыніца цяпла награвае непасрэдна паветра, які паступае ў памяшканне. Сістэмы паветранага ацяплення часта сумяшчаюцца з вентыляцыяй. Асноўны недахоп рашэння, які ўплывае на яго папулярнасць - неабходнасць пракладкі паветраводаў вялікага перасеку: без шкоды для аздаблення гэта можна зрабіць толькі на стадыі будаўніцтва.

пар

Сістэмы ацяплення перагрэтым парай з тэмпературай 200-400 градусаў у наш час ужываюцца выключна на прамысловых аб'ектах. Яны зручныя тым, што дзякуючы высокай тэмпературы ацяпляльных прыбораў, дазваляюць забяспечыць іх мінімальныя памеры пры высокіх значэння цеплавой магутнасці. Недахоп пара - сур'ёзная небяспека для насельнікаў ацяпляных памяшканняў пры аварыях.

інфрачырвонае выпраменьванне

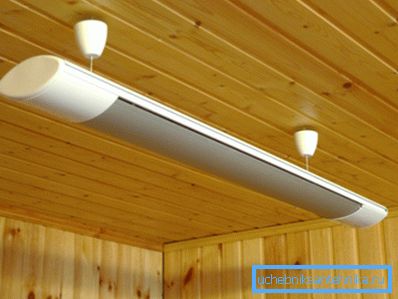

Так званыя інфрачырвоныя ацяпляльныя прыборы перадаюць істотную частку цяпла не паветры вакол сябе, а непасрэдна навакольным аб'ектах і людзям з дапамогай інфрачырвонага выпраменьвання, які ляжыць за межамі бачнай частцы спектру.

Выкарыстанне ВК-выпраменьвальнікаў эканамічна апраўдана перш за ўсё таму, што яно зніжае камфортны мінімум тэмпературы ў памяшканні. За кошт непасрэднага нагрэву скуры на адкрытых участках цела зона суб'ектыўнага камфорту пачынаецца ўжо ад + 15-16С.

Канвекцыя і цёплая падлога

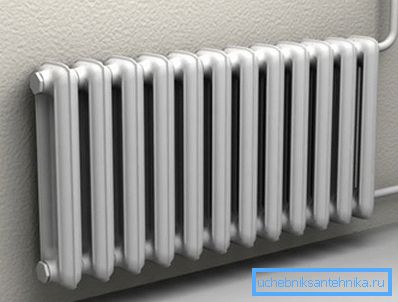

Звыклая нам з дзяцінства схема абагрэву памяшкання кропкавымі крыніцамі цяпла з параўнальна высокай тэмпературай (радыятарамі, канвектарамі, рэгістрамі і г.д.) называецца канвекцыйным. Кожны ацяпляльны прыбор генеруе канвекцыйны паток; гэтыя патокі змешваюць паветра ў памяшканні.

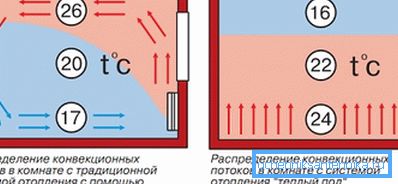

Галоўная праблема канвекцыйнага ацяплення - у тым, што тэмпературы ў ацяпляным памяшканні размяркоўваюцца вельмі нераўнамерна.

Мала таго: яны размяркоўваюцца яшчэ і неэфектыўна. Пад столлю тэмпература на 5-8 градусаў вышэй, чым на ўзроўні чалавечага росту. Вы шмат часу праводзіце на столі?

Адно з пабочных следстваў перагрэву паветра паблізу столі - рэзкае павелічэнне уцечак цяпла праз перакрыцце. Цепластраты прама прапарцыйныя дэльце тэмператур паміж бакамі агароджвае канструкцыі.

Альтэрнатыва канвекцыйнымі ацяплення - цёплы падлогу. Паверхню падлогі награваецца да тэмпературы ў 25-35 градусаў кабелем, плёнкавым награвальнікам або трубой з вадой.

У выніку:

• Тэмпература максімальная менавіта там, дзе ў ёй ёсць патрэба - на ўзроўні падлогі.

• Цеплавая завеса, якая перашкаджае прамярзанню сцен, фарміруецца па ўсім перыметры памяшкання.
• За кошт зніжэння сярэдняй тэмпературы ў памяшканні забяспечваецца прыкметная эканомія энергіі.

вадзяны апал

У выпадку выкарыстання вадкага цепланосбіта класіфікацыя сістэмы ацяплення магчымая яшчэ па некалькіх параметрах.

Цэнтральнае і аўтаномнае

У сістэмах ЦО крыніцай цяпла з'яўляецца ЦЭЦ або кацельня. Цепланосбіт - тэхнічная вада - транспартуецца па цеплатрас; цыркуляцыя ў асобных контурах забяспечваецца перападам паміж якая падае і зваротнай ніткамі.

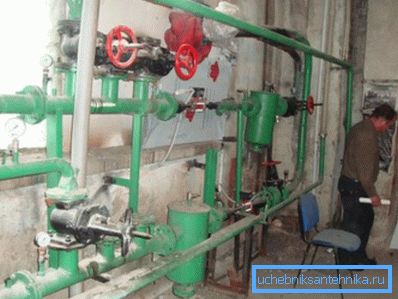

Функцыю развязкі паміж трасай і сістэмай ацяплення будынка выконвае элеваторный вузел.

У ім:

• Нівеліруецца перапад паміж ніткамі. У трасе ён дасягае 3-6 кгс / см2; у той жа час для стабільнай цыркуляцыі контуру разумнага памеру досыць перападу ў 0,2 кгс / см2
• Забяспечваецца ўцягванне частцы аб'ёму цепланосбіта з зваротнага контуру ў паўторную цыркуляцыю. Тым самым памяншаецца роскід тэмператур паміж блізкімі да элеваторный вузлу і далёкімі ад яго ацяпляльнымі прыборамі.
• Рэгулюецца рэжым працы сістэмы ГВС (гарачага водазабеспячэння). У залежнасці ад тэмпературы падачы ГВС падаецца з прамой або зваротнай ніткі.

У выпадку аўтаномнай сістэмы мы маем справу з замкнёным контурам, запоўненым цепланосбітам пастаяннага аб'ёму і не звязаных з вонкавымі аб'ектамі. Гарачая вада для хознужд з контуру ня адбіраецца.

падахвочванне цыркуляцыі

У сістэме ЦО цепланосбіт прыводзіцца ў рух перападам паміж ніткамі. А што ў аўтаномных контурах?

Тут магчымыя два варыянты.

1. У сістэме з прымусовай цыркуляцыяй яна забяспечваецца цыркуляцыйнай помпай - параўнальна маламагутным прыладай, часцяком маюць магчымасць ступеніста ці плыўна рэгуляваць прадукцыйнасць.

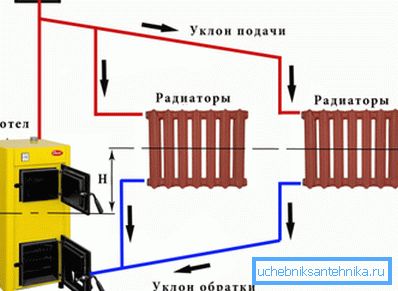

2. Гравітацыйныя сістэмы працуюць за кошт розніцы ў шчыльнасці паміж нагрэтым і халодным цепланосбітам. Ад катла ён падымаецца па так званаму разгонамі калектару і павольна вяртаецца праз радыятары, па дарозе аддаючы цяпло.

Карысна: гравітацыйную сістэму нескладана мадэрнізаваць для паскарэння цыркуляцыі ў ёй, сваімі рукамі усталяваўшы ў контур цыркуляцыйны помпа. Інструкцыя даволі простая: разліў разрываецца вентылем або зваротным клапанам, па абодва бакі ад якога робяцца ўрэзкі на помпу. Ўрэзкі камплектуюцца гразявікоў перад помпай і парай адсякае вентыляў.

Адно-і двухтрубные сістэмы

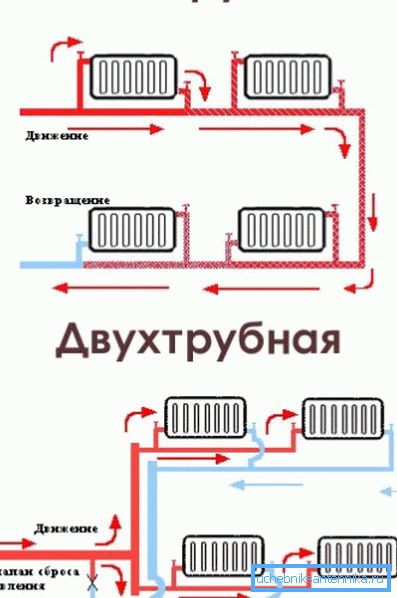

Разводка цепланосбіта па ацяпляльных прыбораў можа быць однотрубной і двухтрубной. У першым выпадку радыятар раздзірае адзіны разліў або, што больш разумна, ўразаецца паралельна яму. У другім кожны ацяпляльны прыбор з'яўляецца перамычкай паміж якія падаюць і зваротным трубаправодамі.

Важны момант: у другім выпадку сістэма патрабуе абавязковай балансавання - настройкі праходнасці батарэй дросселирующей запорной арматурай. Без яе далёкія ад катла радыятары проста-проста не будуць працаваць.

Вертыкальныя і гарызантальныя

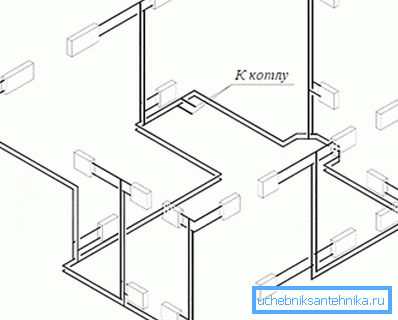

Ленінградка - однотрубной кальцо па перыметры хаты з ўрэзанымі паралельна яму батарэямі, з'яўляецца тыповай гарызантальнай сістэмай. Стояк ацяплення ў шматкватэрным доме - гэтак жа тыповая вертыкальная. Як няцяжка здагадацца, яны часта камбінуюцца: скажам, у тым жа шматкватэрным доме з вертыкальным стояком суседнічае гарызантальны разліў.

Адначасова і тупіковыя

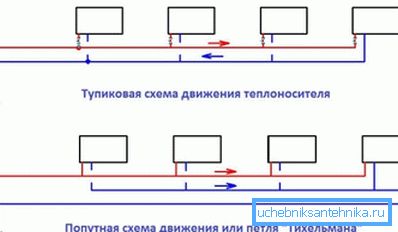

Калі цепланосбіт ад выхаднога патрубка катла да ўваходнага не мяняе кірунку руху на супрацьлеглае - гэта спадарожная сістэма. Калі мяняе - тупіковая.

Верхні і ніжні разліў

У шматкватэрных дамах можна сустрэць два тыпу разводкі стояков.

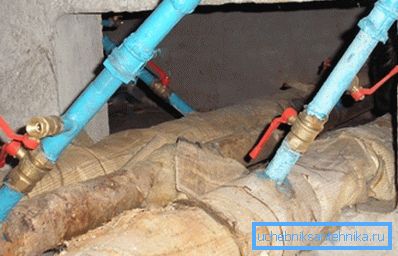

• Ніжні разліў мае на ўвазе, што падача і обратку знаходзяцца ў склепе. Стаякі злучаюцца парамі перамычкай на гарышчы ці верхнім паверсе. Кожная пара стояков накоротко замыкае які падае і зваротны трубаправоды.

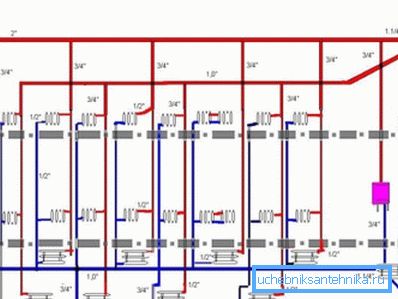

• У выпадку верхняга разліву падача вынесена на гарышча і забяспечаная бакам для збору паветра. Кожны стояк для скіду даводзіцца адключаць у двух кропках; затое пры запуску сістэмы праблем на парадак менш: сутыкнуць паветра трэба не на кожнай пары стояков, а толькі ў адзіным баку.

падключэнне радыятараў

Секцыйныя ацяпляльныя прыборы могуць падлучацца да падводкі некалькімі спосабамі.

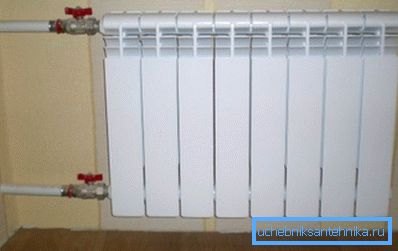

• Бакавое падлучэнне найбольш выгадна з пункту гледжання эстэтыкі. Аднак пры вялікай даўжыні прыбора крайнія секцыі будуць прыкметна халадней першых ад падводкі.

• Дыяганальнае падключэнне дазволіць батарэі прагравацца па ўсёй даўжыні.

Савет: для падлучэння да левай корку выкарыстоўвайце ня згон, а амерыканку. Яна істотна спросціць дэмантаж і ўстаноўку радыятара.

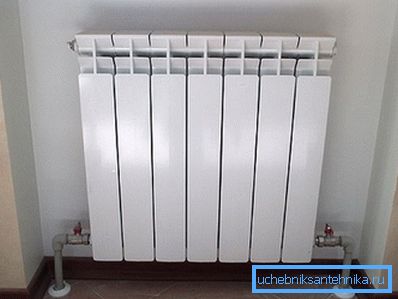

• Нарэшце, схема знізу ўніз не толькі раўнамерна прагрэе радыятар, але і пазбавіць яго ад неабходнасці ў прамыванні. Бесперапынная цыркуляцыя праз ніжні калектар не дасць яму заглейваюцца. Адваротны бок такога падлучэння - у неабходнасці забяспечыць верхнюю корак кранам Маеўскага і пры кожным запуску нацкоўваць паветра.

заключэнне

Спадзяемся, што наш экскурс у тэорыю, няхай і некалькі павярхоўны, апынецца карысным чытачу. Як звычайна, прымацаванае відэа прапануе яго увазе дадатковыя матэрыялы.

Поспехаў!
