Коллекторная сістэма ацяплення - ідэальны выбар для

Яшчэ на этапе планіроўкі ацяпляльнай сістэмы трэба будзе зрабіць выбар паміж некалькімі абсалютна рознымі спосабамі падачы цепланосбіта ў радыятары ацяплення. У выпадку, калі бюджэт не з'яўляецца слабым месцам, коллекторная сістэма будзе ідэальным варыянтам, а па такіх параметрах, як зручнасць эксплуатацыі і даўгавечнасць яна пераўзыходзіць аналагі.

Параўнанне Калектарнай і іншых тыпаў разводкі

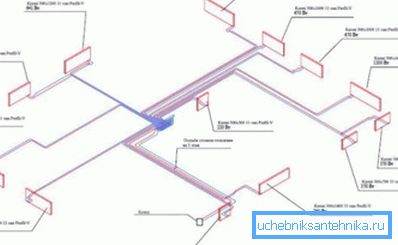

Выбраць можна адзін з 3 распаўсюджаных спосабаў разводкі труб:

• однотрубные ацяпленне - ідэальна падыдзе для ацяплення невялікага прыватнага дома. У гэтым выпадку ўсе радыятары злучаныя паслядоўна, а значыць - апошняя батарэя ў ланцужку працуе менш эфектыўна, чым першая. Але кошт такой схемы мінімальная;

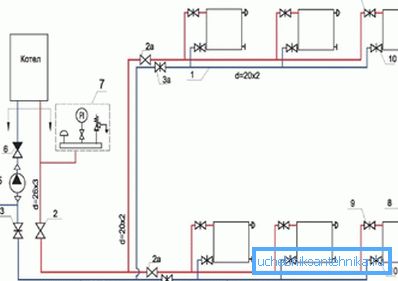

• пры 2-трубныя апале схему разводкі можна прадставіць як 2 паралельных контуру, адзін падае гарачы цепланосбіт ацяпляльныя прыборы, другі - адводзіць астылы цепланосбіт да катла. Такі спосаб прылады ацяплення можна лічыць самым распаўсюджаным;

• коллекторная разводка адрозніваецца ад пералічаных аналагаў тым, што кожны радыятар забяспечваецца цепланосбітам індывідуальна. Гэта значыць, у пакоі усталёўваецца калектар (аб яго прыладзе - далей у артыкуле), а ўжо ад яго да кожнай батарэі ідзе які падае і адводзіць трубаправод. Гэта адбіваецца на кошце, ды і складанасці мантажу, але ўсе працы ўсё роўна можна выканаць сваімі рукамі.

Вядома, гэта не лепшым чынам адбіваецца на кошце мантажных працы і матэрыялаў. Сумарная працягласць труб у такім выпадку будзе максімальнай, ды і калектар таксама каштуе грошай (асабліва калі абраная мадэль не апошняга вытворцы з тэрмастатамі).

Моцныя і слабыя бакі коллекторного ацяплення

Ідэальных рашэнняў у прыродзе не існуе, выкарыстанне Калектарнай схемы ацяплення - не выключэнне.

Перавагі Калектарнай сістэмы ацяплення ўключаюць у сябе:

• гнуткасць працы сістэмы ацяплення - прама на грабеньчыкі можна ўсталяваць тэрмастаты, з дапамогай якіх будзе рэгулявацца тэмпература ў асобна ўзятым радыятары;

Звярніце ўвагу! Пры неабходнасці можна проста выключыць з працы батарэю. Астатняя частка ацяпляльнай сістэмы будзе функцыянаваць у штатным рэжыме.

• так як кожны радыятар забяспечваецца цепланосбітам ў індывідуальным парадку, то можна ўжываць трубаправод малога перасеку;

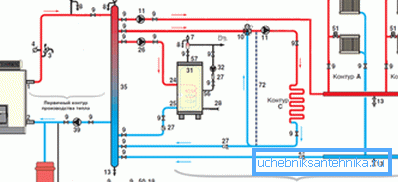

• пры жаданні можна без асаблівых складанасцяў выкарыстоўваць камбінаваную ацяпляльную сістэму. Гэта значыць падзяліць яе на 2 контуру з рознай працоўнай тэмпературай, або выкарыстоўваць у кожным з контураў розны выгляд цепланосбіта. Для такога рашэння спатрэбіцца яшчэ і гидрострелка.

Ёсць у Калектарнай разводкі і слабыя месцы:

• падвышаная кошт ужо згадвалася, акрамя таго, пры неабходнасці рамонту могуць узнікнуць складанасці - бо трубы ацяплення схаваныя непасрэдна пад падлогай (часта яны проста заліваюцца сцяжкай);

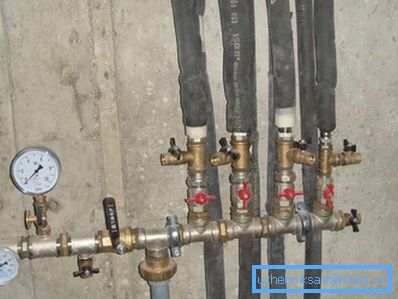

• трубы пры такой разводцы нельга пракласці ўздоўж сцен. Дакладней кажучы, з тэхнічнага пункту гледжання гэта зрабіць можна, але тады ці ледзь не палова сцены будзе зачынена трубамі - сумніўнае дадатак інтэр'еру;

• коллекторная разводка ацяплення з трубамі малога дыяметра запатрабуе больш магутнага цыркуляцыйнага помпы, бо гідраўлічны супраціў вырасце;
• назваць такую ​​сістэму ацяплення цалкам аўтаномнай нельга - у любым выпадку спатрэбіцца электраэнергія - для працы помпы. Натуральнага напору недастаткова для цыркуляцыі цепланосбіта.

Прылада і прынцып дзеяння Калектарнай ацяпляльнай сістэмы

Па такой схеме можна арганізаваць не толькі апал з выкарыстаннем радыятараў, але і, напрыклад, арганізаваць «цёплая падлога» ў пакоі - гэта значыць абыйсціся наогул без батарэй. Але ў агульных рысах ацяпляльная сістэма застаецца нязменнай і працуе па адным і тым жа прынцыпе.

віды калектараў

Калектары можна выкарыстоўваць для:

• арганізацыі традыцыйнага ацяплення (з дапамогай радыятараў). Можна аб'ядноўваць радыятары ў групы з 2-3 штук для эканоміі труб і палягчэння мантажу;
• ацяплення па прынцыпе «цёплага» полу;

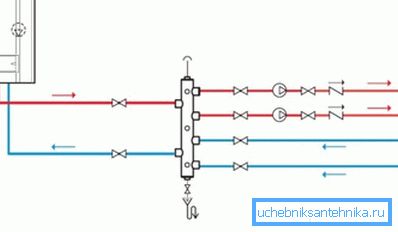

• для падзелу аднаго контуру на 2 і больш. У такім выпадку кацёл служыць крыніцай энергіі для абодвух контураў, але тэмпература цепланосбіта ў іх можа істотна адрознівацца (могуць нават выкарыстоўвацца розныя віды цепланосбіта).

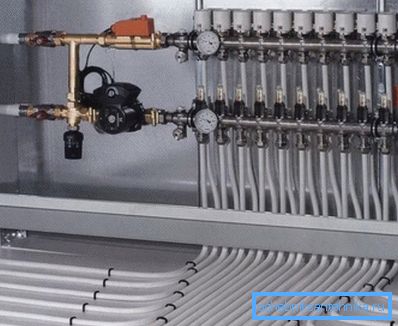

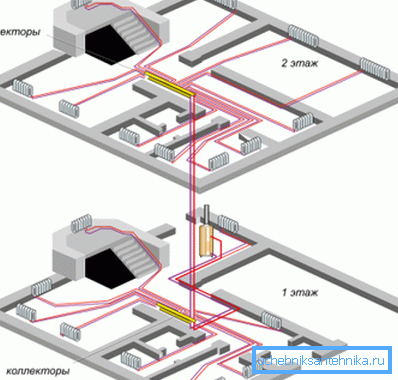

Коллекторная схема ацяплення з выкарыстаннем «цёплай падлогі» адрозніваецца павышаным супрацівам, таму можа спатрэбіцца дадатковы цыркуляцыйны помпа для сістэмы ацяплення. Коллекторный шафку лепш за ўсё размясціць па цэнтры дома, пры такім размяшчэнні даўжыня труб для ацяплення розных памяшкання будзе прыкладна аднолькавай.

Яшчэ адным абавязковым элементам у такой схеме будзе змяшальным вузел, у якім тэмпература цепланосбіта будзе паніжацца. На выхадзе з катла вада награваецца прыкладна да +90? З, а ў сістэмах цёплай падлогі тэмпература цепланосбіта павінна складаць прыкладна +40? С.

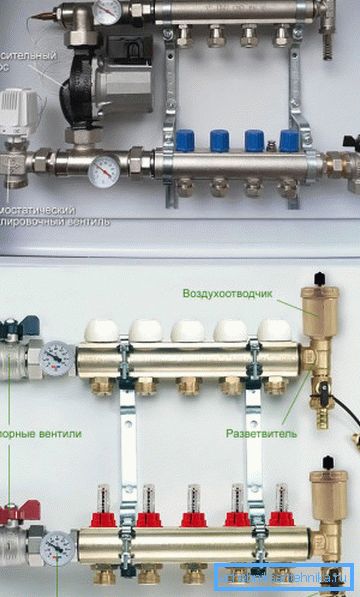

Элементы Калектарнай сістэмы ацяплення

Як правіла, усе элементы хаваюцца ў асобным невялікім шафцы, а ён размяшчаецца ў непрыкметным месцы каля сцяны. Трубы праходзяць пад падлогай, так што інтэр'ер пакоя нішто не парушае.

Асноўны элемент - грабянец (спатрэбіцца ў колькасці 2 штук). Вонкава грабянец (або грабеньчык) выглядае як просты ўчастак трубы, да якой прывараны некалькі адводаў (у пакупных мадэлях звычайна лік адводаў знаходзіцца ў межах 2 - 12).

Звярніце ўвагу! Пры неабходнасці пакупныя грабянцы можна злучаць адзін з адным. Так што можна стварыць грабянец пад любы лік выхадаў / уваходаў.

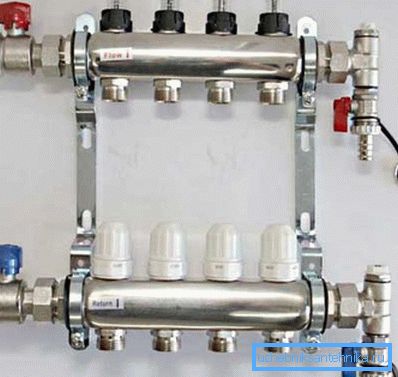

Коллекторные сістэмы ацяплення, як правіла, абсталююцца расходомер і тэрмастатамі - у параўнанні з агульнымі выдаткамі кошт гэтых прыладаў не так ужо і вялікая. Пакупныя грабеньчыкі абсталёўваюцца прыладамі для тэрмарэгуляцыі і вымярэння расходу вады яшчэ на заводзе, так што дастаткова проста выбраць прыдатную мадэль.

Расходомера ўсталёўваюцца на якая падае грабянца, гэтак жа грабянцы абавязкова абсталююцца паветранымі клапанамі для страўлівання паветра - ён спатрэбіцца для выдалення паветра з ацяпляльнай сістэмы. На грабянцы, прымаючага астылы цепланосбіт, ўсталёўваюцца тэрмарэгулятары

Асаблівасці працы і размяшчэння асобных элементаў

У асноўную трубу якая падае грабянцы паступае нагрэтае катлом цепланосбіт і па асобных трубах паступае ў радыятары. Для таго, каб забяспечыць аднолькавы нагрэў усіх ацяпляльных прыбораў рэкамендуецца выкарыстоўваць трубы прыкладна аднолькавай даўжыні і дыяметра. Пасля гэтага па адводзіць трубе астылы цепланосбіт накіроўваецца ў другую грабянец калектара і трапляе назад у кацёл.

Усталяваны тэрмастат кантралюе тэмпературу вады і пры неабходнасці павялічвае / памяншае ток цепланосбіта праз радыятар, так рэгулюецца тэмпература ў пакоі.

Калектарнай ацяпленне будзе працаваць стабільна толькі пры выкананні шэрагу ўмоў:

• абавязковая ўстаноўка пашыральнага бачка, гэта дасць магчымасць кампенсаваць павелічэнне аб'ёму цепланосбіта пры нагрэве.

Звярніце ўвагу! Мінімальны аб'ём пашыральнага бака павінен быць роўны 10% аб'ёму цепланосбіта ў ацяпляльнай сістэме.

• цыркуляцыйны помпа размяшчаецца на обратку;
• аптымальным месцам для размяшчэння пашыральнага бака лічыцца ўчастак трубы перад цыркуляцыйнай помпай.

Ўстаноўка Калектарнай ацяпляльнай сістэмы

Умоўна ўвесь працэс мантажу можна падзяліць на 3 этапы: кладка і замацаванне труб на падлозе пакоя, ўстаноўка коллекторного шафкі і падлучэнне труб да капыл.

Інструкцыя па выкананні работ выглядае так:

• спярша падрыхтоўваецца падстава - бетон чысціцца і выраўноўваецца;
• затым рассцілаецца пласт гідраізаляцыі, а па перыметры пакоя наляпляецца стужка, якая дазволіць згладзіць пашырэнне бетоннай сцяжкі;

Звярніце ўвагу! Калі падлога ў пакоі драўляны, то трубы можна проста пусціць пад дошкамі, гэта істотна палегчыць працу.

• затым варта пласт гідраізаляцыі;

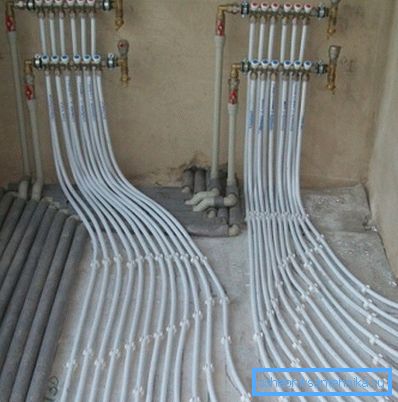

• па-над ім ўкладваецца звычайная металічная сетка і да яе дротам або адмысловымі кліпсамі мацуюцца трубы. Пры мацаванні труб да сеткі дротам трэба пакідаць невялікі зазор;

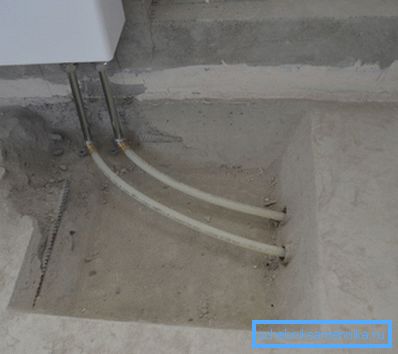

• затым варта заліванне падлогі. Пры такім спосабе пракладкі труб яны пры транспартоўцы цепланосбіта да радыятара часткова будуць працаваць на абаграванне падлогі ў пакоі.

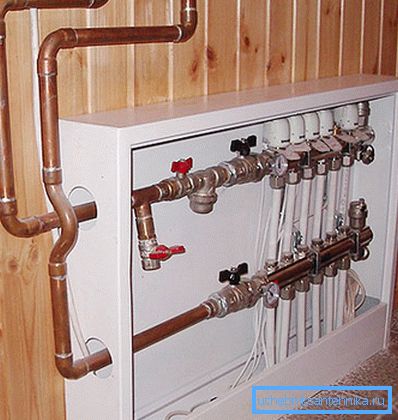

Што тычыцца коллекторного шафкі, то для прыватнага дома можна абраць як насценныя ці падлогавыя мадэлі, так і ўбудаваныя ў сцяну варыянты. У прынцыпе, на эфектыўнасць ацяплення гэта ніяк не ўплывае, так што выбіраць прыходзіцца хутчэй зыходзячы з выгоды доступу да коллекторным капыл.

Пад мадэлі шафак, убудаваныя ў сцяну, нішу пажадана прадугледзець яшчэ на этапе праектавання дома. Па-за залежнасці ад тыпу, шафку дадаткова трэба мацаваць да сцен анкерамі або самарэзамі (у драўлянай хаце), для гэтага прадугледжаны спецыяльныя вушы ў канструкцыі шафкі.

коллекторная грабянец

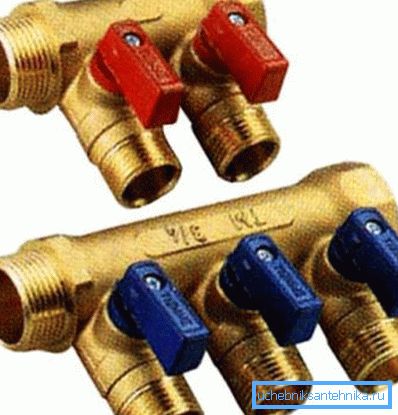

Выбраць прыдатны грабеньчык для коллекторного ацяплення нескладана. Прылада гэта нескладанае, таму звярнуць увагу трэба, у першую чаргу, на матэрыял корпуса.

Пакупныя прылады могуць быць:

• са сталёвым корпусам і адводамі;
• з чыгунным корпусам;
• з пластыкавым корпусам.

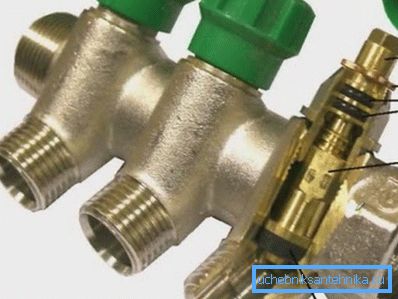

Перавага варта аддаць адліваным Грабёнка нават у выпадку значнага перападу ціску корпус не дасць цечу. Што тычыцца падлучэння якія падаюць і зваротных труб, то нават у самых простых мадэлях выхады забяспечаныя разьбой, гэта істотна палягчае мантаж.

Калектарнай ацяпленне можна арганізаваць і без пакупных грабянцоў, магчымыя 2 варыянты:

• з выкарыстаннем зваркі - з пункту гледжання эканоміі вельмі спрэчны варыянт. Па-першае, не кожны ўмее працаваць са зварачным апаратам, а па-другое, якасць шва гарантаваць нельга. У выпадку непровара цячы гарантаваная. Да таго ж, прыйдзецца дакупляць якая адсутнічае арматуру, у выніку эканомія апынецца мізэрнай;

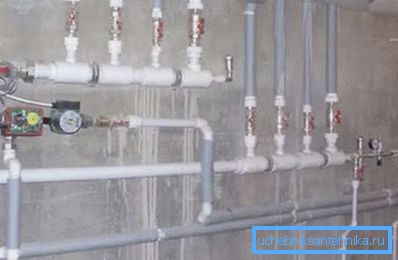

• ну і самы бюджэтны варыянт -з ПП трубаправода. У такім выпадку грабянец нагадвае шэраг злучаных паслядоўна траякоў з заглушкай ў канцы. З інструментаў спатрэбіцца толькі прылада для паяння ПП трубаправода. Такі калектар будзе валодаць усімі слабасцямі поліпрапіленавага трубаправода, у прыватнасці зніжэннем трываласці пры высокай тэмпературы цепланосбіта.

падвядзенне вынікаў

Коллекторную ацяпляльную сістэму можна назваць ідэальнай з пункту гледжання эфектыўнасці. Незалежная падача цепланосбіта ў кожны радыятар дазваляе дамагчыся ідэальнага мікраклімату ў кожным пакоі дома. Вялікая, у параўнанні з традыцыйнымі схемамі ацяплення, кошт некалькі стрымлівае рост папулярнасці такога віду абагрэву жылля, але калі бюджэт дазваляе, то ацяпленне па Калектарнай схеме - ідэальны варыянт.

На відэа ўвага нададзена канструкцыі грабянцы.
