Корак радыятара. прынцыпы працы. схема мантажу. тыпы

Коркі - самастойныя элементы канструкцыі, пра якія кажуць, «малы залатнік, ды дарог». Гэтыя простыя абмежавальнікі дазваляюць выканаць шэраг функцый ад герметызацыі батарэі, да магчымасці стыкоўкі некалькіх радыятараў і ўстаноўкі рэгулюе арматуры. Мэта дадзенага матэрыялу - зразумець, як працуе корак радыятара і як яе ўсталёўваць.

Малы памер - вялікая карысць.

Непасрэдна да справы.

коркі батарэй

Розныя батарэі маюць свае абмежавальнікі, свае правілы іх ўстаноўкі.

Зараз усе навінкі рынку аснашчаны ўжо гатовымі мантажнымі наборамі, куды ўваходзяць коркі двух відаў:

  • Глухія - вырабы, якія цалкам перакрываюць уваход або выхад з радыятара.
  • Прахадныя - у іх маюцца адтуліны меншага дыяметра для дадатковага злучэння рэгулююць кранаў, кранаў Маеўскага, злучэння стыковачных труб.

Для даведкі! У гатовых наборах маюцца адна глухая корак, дзве прахадныя ці дзве амерыканкі, адна прахадная з кранам Маеўскага або яго аналагам. У некаторыя наборы ўкладваюцца кранштэйны (два ці тры), для фіксацыі батарэі да сцяны.

Не забытыя і ўладальнікі старых чыгунных радыятараў, для іх ацяпляльных сістэм прахадныя коркі маюць адтуліны двух дыяметраў:

  • У паўцалі - для трубы ў 20 см дыяметрам;
  • У тры чвэрці цалі - для трубы ў 25 см дыяметрам.

Прынцыпы працы для разумення

Прынцып працы коркі радыятара просты, паставіў і забыўся, значна важней ведаць іншы прынцып - прынцып размяшчэння пробак у разьбовых злучэннях.

Да ведама! Коркі для радыятараў ацяплення, ўкручаны няправільна, могуць не толькі паменшыць цеплааддачу радыятара, але і цалкам спыніць цыркуляцыю цяпла ў батарэі.

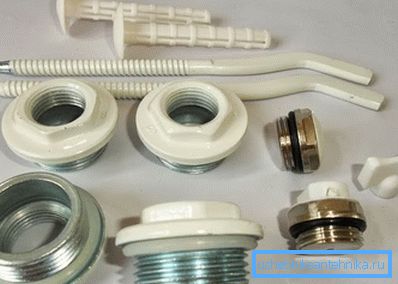

Важна ўсё правільна расставіць.
  • Таму пры расстаноўцы пробак у вырабе, калі вы цалкам змяняеце батарэю, неабходна прытрымлівацца прынцыпу падабенства. Ўстаноўка заглушак праводзіцца гэтак жа, як і ў папярэднім выпадку;
  • Калі вы змяняеце схему подвода труб, пакідаючы старыя радыятары, то заглушкі лепш не проста пераставіць месцамі, але і замяніць.

Прыкладная схема мантажу: базавая класіка

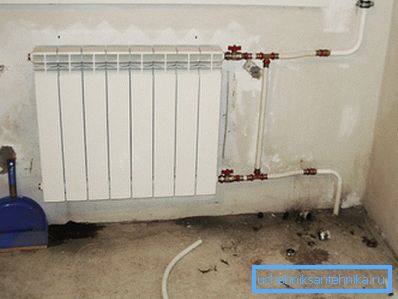

Верх гарачы, ніз пакаёвай тэмпературы.

Для базавай класічнай мадэлі разглядаем двухтрубная злучэнне, пры якім якая прыводзіць труба з цепланосбітам і адводзіць труба з астуджанай вадкасцю падыходзяць з аднаго боку, прычым гарачы крыніца знаходзіцца зверху, обратка- знізу.

Мантаж адбываецца наступным чынам:

  • Верхні ўваход зачынены прахадной заглушкай пад кран і злучэнне з трубой з гарачай вадой;
  • Супрацьлеглы верхні ўваход зачынены аналагічнай заглушкай пад кран Маеўскага, а дакладней, ужо з кранам Маеўскага;
  • Ніжні ўваход (пад уваходам цепланосбіта) - заглушка прахадная, пад кран обратку;
  • Ніжні супрацьлеглы ўваход - заглушка глухая.

Тыпы герметызацыі стыкаў

Нягледзячы на ​​разьбовае злучэнне, вада заўсёды знойдзе сабе месца для прасочвання і выхаду вонкі.

З мэтай герметызацыі злучэнняў і недапушчэння праходжання цепланосбіта з сістэмы выкарыстоўваецца наступныя памочнікі:

  • Ільняныя пасмы;
  • Спецыяльная паста UNIPAC;
  • ФУМ - стужка.

Тэхналогіі герметызацыі дзве:

  • першая - з ільняных валокнаў фармуецца тонкая нешырокая паласа без камякоў і скруток. Гэтай паласой адбываецца обвертывание месцы злучэння ў кірунку процілеглым кірунку разьбы.

Валакна ўкладваюцца шчыльна, без пракручванні, і ў той жа час раўнамерна без адукацыі грабянёў. Для прадухілення перакручванне валакна, зрушэння ў адно месца, разьбовае палатно з валокнамі апрацоўваецца пастай UNIPAC;

  • другая - ФУМ стужка накручваецца на разьбовае злучэнне. Тэхналогія кладкі чымсьці нагадвае бінтаванне. Стужка першым вітком абхапляе увесь перыметр трубы, а затым з перехлестом ў тры чвэрці шырыні папярэдняга тура стужкі даводзіцца да канца.
Фота ўшчыльняльніка - валакна.

Савет спецыялістаў! Лічыцца, што першы тып герметызацыі больш надзейны, яго ўсталёўваюць у разьбовых злучэннях на працяглы час. ФУМ стужка меней даўгавечная і прыдатнаю ў злучэннях, якія падвяргаюцца рэвізіі раз у некалькі гадоў. Коркі для чыгунных радыятараў ацяплення без запорной арматуры ўсталёўваліся менавіта першым метадам.

Ўстаноўка, як і чым

Спосаб герметызацыі зразумелы, засталося разабрацца з пытаннем, чым закручваць коркі ў радыятарах ацяплення. А тут ёсць пра што пагаварыць.

Існуе некалькі падыходаў да вырашэння гэтай праблемы:

  • Прасцей за ўсё справа ідзе з чыгуннымі батарэямі. Корак для чыгуннага радыятара надзейна закручваецца на месца развадным ключом. Адзіным умовай падбору інструмента служыць дыяметр, які ён здольны абслужыць.
  • З сучаснымі батарэямі некалькі складаней. Практычна ва ўсіх радыятарах прымяняюцца краны пад назвай амерыканка з прыцемках накладную гайкай, яны ўсталёўваюцца не з дапамогай гаечны ключ, а з дапамогай Г-вобразнага шасціграннай ключа. Дарэчы, гэты ж ключ патрэбен, калі вы ўсталёўваеце кран у старых чыгунных батарэях. Радыятарная чыгунная прахадная корак прыме гэты кран як родную, але без шасьцікутніка вам не абысціся.

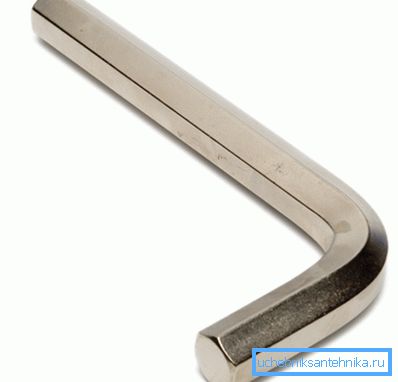

Шасцікантовік.

Савет! Шасцікантовік пад амерыканку ў наборы падобных ключоў сустракаецца рэдка, значна часцей ён прадаецца самастойна, яго кошт цалкам прымальны. Часам вы можаце сустрэць рэкамендацыі замены ключа на самаробны загваздка квадратнага перасеку. Гэта магчыма, але не пажадана.

  • Зараз, нават калі мяняецца корак для чыгуннага радыятара, вам трэба два ключа: шасціграннай пад амерыканку і развадны гаечны на звычайную прыцемках накладную гайку. Вядома, калі гэта прахадная радыятарная корак ці радыятарная чыгунная корак глухая - усталёўваецца толькі развадным ключом.

Перабор і недабор

Ні адна інструкцыя не апіша вам той залаты стоп момант, калі неабходна спыніцца і спыніць намаганні па закручванні разьбовага злучэння. Ясна, што ўсе дзеянні вы будзеце вырабляць сваімі рукамі і арыентавацца на ўласны вопыт і адчуванні.

Але некалькі саветаў мы падрыхтавалі:

  • Пробнае прыкручваньне ажыццяўляецца без абмоткі, ўручную для візуалізацыі характару злучэння, а таксама вызначэння тыпу разьбы - правая ці левая;
  • Пры фінальным прікручіванія гаечны ключ ідзе плаўна, без рыўкоў, асабліва на Замыкае этапе;
  • У выпадку, калі перашкода узнікла да поўнага злучэння дэталяў, злучэнне неабходна разабраць і агледзець, найбольш верагодная прычына перашкоды - збітая стужка або валакно ўшчыльняльніка;
  • Пры поўным праходжанні гайкай разьбы кантроль ажыццяўляецца плыўнай шлейкай ключа без звыш высілкаў.

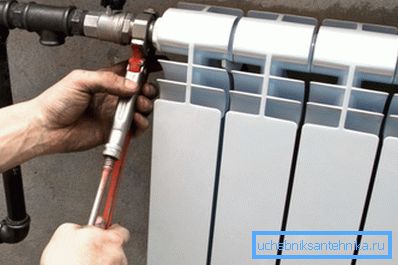

Закручваем акуратна, надзейна, але без намаганняў.

Савет! Рэзкія намаганні, рыўкі часта прыводзяць не да кантрольнай шлейцы, а да зрыву разьбовага злучэння. Калі недокрученную гайку падкруціць можна, то сарваную разьбу ўжо нічым не выправіш, толькі заменай. Таму пастаўцеся да працэсу ўважліва.

У заключэнне

Заглушку ўсталяваць нескладана, замена або рэгламент праводзяцца без значных намаганняў, калі першапачаткова ўсё зроблена правільна. Відэа ў гэтым артыкуле падрыхтавала матэрыял па абвязкі радыятараў і прымяненню гэтых маленькіх, але незаменных памагатых.
