Кранштэйны для радыятараў: правілы мацавання чыгунных,

Калі вы хоць бы раз сутыкаліся з працэсам ўстаноўкі асобных элементаў сістэм ацяплення, то напэўна ведаеце, якім ён нялёгкім бывае. І тут важна не толькі ўлічыць усе асаблівасці падлучэння цепланосбітаў і вытрымаць пэўны кут для трубаправода, але і звярнуць асаблівую ўвагу на этап мацавання радыятара. Менавіта пра яго мы і пагаворым з вамі ў нашай артыкуле.

Спецыялізаваны крепеж выкарыстоўваецца для больш практычнай і надзейнай ўстаноўкі радыятараў

Правілы мацавання для ўсіх відаў батарэй

Правілы ўстаноўкі для радыятараў любых канструкцый агульныя i ад iх выканання залежыць якасць выканання галоўнай задачы прыбора - цеплааддача. Як заведзена, ацяпляльныя прыборы і трубы для транспарціроўкі цепланосбіта (гарачай вады) размяшчаюцца ўздоўж сцен памяшканняў. Што тычыцца прыватных дамоў, то рэкамендуецца размяшчаць ўсе крыніцы цяпла ля ўваходных дзвярэй, аконных праёмаў, гаўбцоў.

Найбольш эфектыўным лічыцца мантаж батарэй ацяплення непасрэдна пад аконнымі праёмамі, так цеплавой паток ад іх заступае пранікненне халоднага паветра ад шклення.

Для дасягнення максімальнай цеплааддачы ад радыятара, яго варта ўсталёўваць на вызначанай адлегласці:

Дадзеная мадэль прызначана для фіксацыі на сцяне трубчастых радыятараў ацяплення
  • Ад падлогі каля 100-150 мм;
  • Ад сцяны 40-50 мм;
  • Да падваконніка не менш 90-120 мм.

Далей інструкцыя па крапяжу радыятараў адрозніваецца ў залежнасці ад іх:

  • канструкцыі;
  • масіўнасці;
  • Габарытаў (колькасці секцый).

Існуе два выгляду крапяжу:

  • насценны;
  • Падлогавы.

Мацаванне чыгунных радыятараў

Самыя масіўныя з усіх ацяпляльных прыбораў чыгунныя вырабы патрабуюць асаблівай увагі пры замацаванні на сцяне. Зыходзячы з гэтага, крапежныя элементы для падобных батарэй павінны быць вельмі моцнымі, каб доўгі час ўтрымліваць грувасткую канструкцыю.

Гатовыя вырабы такога плану маюць у маркіроўцы слова «ўзмоцненыя», так як вырабляюцца з таўстасценнага металу. Яны могуць быць афарбаваныя ў завадскіх умовах звычайна ў белы колер. Аднак пры жаданні набыць каляровыя ацяпляльныя прыборы, можна замовіць афарбоўку мацаванняў і радыятараў ў адной каляровай гаме.

Невялікія, на першы погляд, гакі для чыгунных вырабаў мацуюцца да сцяны з дапамогай сталёвых анкераў

Звярніце ўвагу! Падбіраючы кранштэйны для чыгуннага радыятара, звярніце ўвагу на яго даўжыню. Яна павінна адпавядаць габарытах прыбора з улікам рэкамендуемага водступу ад сцяны.

Акрамя кранштэйнаў для чыгунных батарэй выпускаюцца гакі, вырабленыя з загнутых металічных стрыжняў вялікага дыяметра з разьбой. Такія мацавання прадаюць у камплекце з дзюбелямі для мантажу.

Ўстаноўка гакаў выконваецца проста:

  • Першапачаткова выконваецца разметка месцаў мацавання па разліковым колькасці;

Увага! Мінімальная колькасць мацаванняў для радыятара ў 6-8 секцый - тры: два ў верхняй частцы і адзін які падтрымлівае ўнізе. Пры павелічэнні колькасці секцый да дзесяці уверсе спатрэбіцца тры крапяжу, унізе два. Для кожных наступных шасці секцый дадаем па адным мацаванню зверху і знізу.

  • З дапамогай дрыля ці перфаратара свідруем адтуліны пад дзюбелі;
  • У гатовыя адтуліны вставляем дзюбелі, у іх Укручваем крук.

У выпадку, калі мантуецца батарэя з вялікай колькасцю секцый, кранштэйны для чыгунных радыятараў ацяплення не могуць забяспечыць у поўнай меры надзейнасць мацавання. Як дадатковая мера выкарыстоўваецца падтрымка цяжкага прыбора з дапамогай спецыяльных апор, усталяваных на падлозе і часткова разгружае сцянныя мацавання.

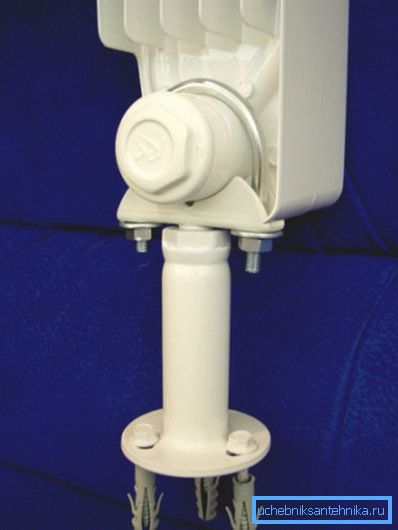

У якасці дадатковага крапяжу выкарыстоўваюцца падлогавыя апоры (паказаны на фота)

Такія ўпоры сустракаюцца розных канструкцый:

  1. Рэгулююцца па вышыні;
  2. нерэгулюемыя;
  3. З захопам, які фіксуе радыятары і замацоўваюцца на балтавым злучэнняў:
    • З тоўстай стальнога дроту;
    • З ланцужка рухомых звёнаў.

    Мацаванне біметалічных і алюмініевых батарэй

    Крапежныя элементы алюмініевых батарэй і кранштэйны для біметалічных радыятараў ацяплення вельмі падобныя. Вырабляюцца яны з больш тонкага металу, чым пад чыгунныя прыборы, таму што і біметалічныя, і алюмініевыя радыятары маюць невялікую вагу.

    Кранштэйны для біметалічныя радыятары можа быць:

    • прамым;
    • Кутнім.

    Кутняе мацаванне лічыцца універсальным з-за таго, што мае двухбаковую выманне пад калектар ацяпляльнага прыбора. Такі кранштэйны для алюмініевага радыятара усталёўваецца паабапал прыбора.

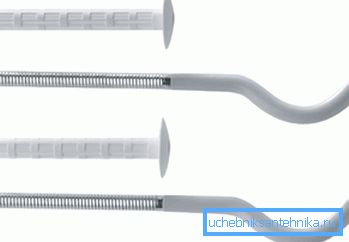

    Больш лёгкія і невялікія батарэі мацуюцца на сталёвыя гакі-анкера

    У сілу сваёй лёгкасці алюмініевыя і біметалічныя батарэі звычайна не абапіраюць на падлогу.

    Савет! Да дадатковым ўпора на падлозе звяртаюцца толькі тады, калі радыятары мантуюць на гіпсакардонныя фальшстены. Акрамя таго, у такіх сітуацыях ўжываюць адмысловыя кранштэйны для біметалічных радыятараў ацяплення з двухбаковым мацаваннем.

    Крапежныя дэталі для любога тыпу радыятараў апускаюцца ў сцяну не менш чым на 120 мм.

    Толькі так можна забяспечыць надзейнасць ўстаноўкі батарэі:

    • Утрыманне, то ёсць немагчымасць абвальвання;
    • Фіксацыя, якая не дапускае рухомасць пробора.

    У залежнасці ад колькасці секцый у канкрэтным прыборы і матэрыялу падставы для мантажу вырашаецца, на колькі кранштэйнаў вешаць біметалічны радыятар.

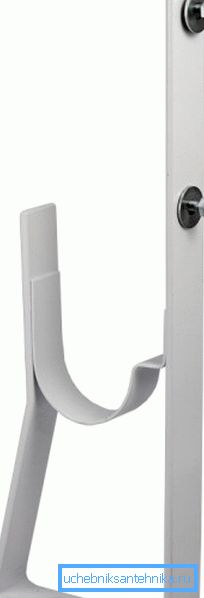

    Яшчэ адзін варыянт падлогавага мацавання радыятараў ацяплення

    Мацаванне сталёвых батарэй

    У прынцыпе мацаванне ўсіх тыпаў секцыйных прыбораў ацяплення магчыма на крапежныя дэталі вышэйапісаных разнавіднасцяў.

    Крыху інакш уладкаваны кранштэйны для сталёвых радыятараў панэльнага тыпу:

    • На тыльным баку панэльнай батарэі ў працэсе вырабу прыварваюцца мантажныя клямары, за якія прыбор ў далейшым падвешваецца на кранштэйны, замацаваныя ў сцяне;
    • Пры разметцы месцаў свідравання пад дзюбелі такіх кранштэйнаў трэба быць вельмі дакладным, каб клямары добра селі на гаплікі кранштэйна.

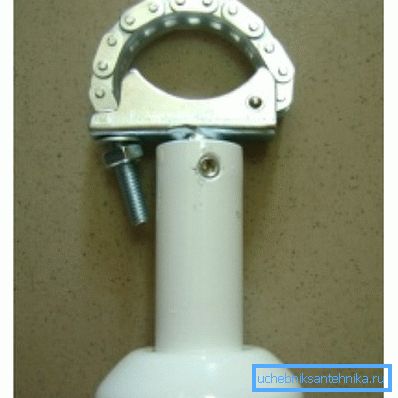

    Фіксацыя батарэі з дапамогай падлогавага варыянты мацавання - заціск складаецца з сталёвай ланцуга і зацяжнога ніта

    Спрасціць навеску радыятараў сваімі рукамі можна ужыўшы спецыяльныя мантажныя металічныя планкі з рухомымі фіксатарамі, захапляльнымі сталёвую панэль батарэі знізу і зверху.

    Вядома, цана планак хуткага мантажу значна вышэй стандартных мацаванняў, але праца з імі спорыцца хутчэй і прасцей.

    выснову

    Безумоўна, выкарыстанне падобных вырабаў у якасці апоры для радыятараў неабавязкова, можна дзейнічаць па-простаму - засверлить ў сцяне адтуліны вялікага дыяметра і ўставіць туды арматуру. Але візуальна гэта не будзе так згладжана, як у выпадку са спецыялізаваным крапяжом, які практычна не будзе прыкметны сярод секцый цепланосбіта.

    У прадстаўленым відэа ў гэтым артыкуле вы знойдзеце дадатковую інфармацыю па гэтай тэме.
