Магутнасць біметалічных радыятараў: асаблівасці ацяплення і
Гэты матэрыял больш прызначаны для тых, хто вырашыў сваімі рукамі зрабіць ацяпленне ва ўласным жыллё і яму неабходна правесці разлік ацяпляльнікаў па іх магутнасці на тую ці іншую пакой, з улікам тэмпературы ў памяшканні.
Безумоўна, такія разлікі будуць рознымі для розных кліматычных зон, ступені ўцяплення будынка і таўшчыні шклопакетаў у вокнах, але ўсё гэта занадта складана і мы пастараемся ў простай форме растлумачыць, як можна самастойна правесці такія вылічэнні.
Ўпор у нашых разліках будзе рабіцца на біметалічныя радыятары, як самыя запатрабаваныя для аўтаномных сістэм ацяплення, а акрамя ўсяго іншага мы пакажам вам відэа ў гэтым артыкуле.
Цеплавая магутнасць радыятараў
Некаторыя асаблівасці ацяплення
- Пры мантажы аўтаномнага ацяплення інструкцыя дазваляе мантаваць як однотрубные, так і двухтрубный контур, але пры гэтым будзе змяняцца схема падлучэння, а гэта можа паўплываць на магутнасць ацяпляльных прыбораў, таму, давайце высвятлім, што ўяўляюць сабой абодва гэтыя варыянты.
- Пачнем з однотрубной сістэмы і тут мы бачым, што цепланосбіт рухаецца па тоўстай трубе, ад якой адыходзяць больш тонкія, праз якія вада пад ціскам трапляе ў ацяпліцель і вяртаецца назад. Кошт такой прылады менш, так як даводзіцца грэць меншая колькасць вады, але пры гэтым ёсць сур'ёзная праблема - з кожнай батарэяй цепланосбіт становіцца ўсё халадней і халадней, таму, у такіх выпадках рэкамендуецца абыходзіцца трыма-чатырма радыятарамі і не больш за тое, так як яны ў парадку аддалення губляюць сваю магутнасць.
- Зусім па-іншаму ідуць справы з двухтрубной сістэмай - тут, вядома, прыйдзецца грэць значна больш вады, затое яна, паступаючы ў радыятары па трубе падачы, не губляе сваёй тэмпературы, так як астуджаны цепланосбіт скідаецца ў трубу вяртання. На такіх контурах разлікі магутнасці радыятараў рознага тыпу будуць найбольш дакладнымі.

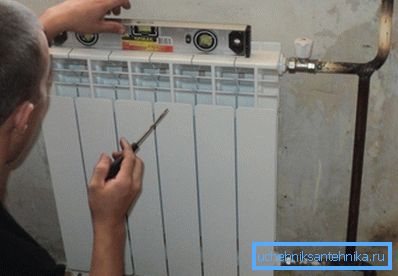

Заўвага. Для таго каб у пакоі ствараўся найбольш пастаянны мікраклімат, там не павінна адбывацца уцечак цёплага паветра - гэта таксама дапаможа найбольш дакладна разлічыць неабходную магутнасць ацяпляльнікаў. Так, радыятары варта ўсталёўваць пад акном, як на фота уверсе - патокі гарачага паветра будуць падымацца ўверх і ствараць «штору» ад пранікнення халоднага паветра, выходнага ад шкла.

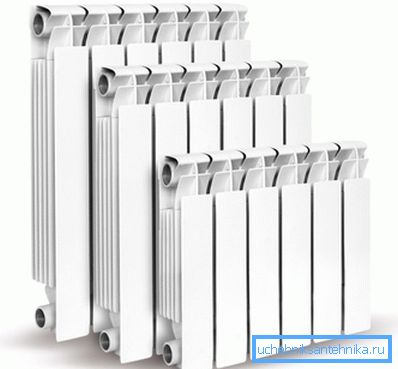

Колькі трэба радыятараў на адзін пакой
| брэнд | маркіроўка | Адлегласць паміж восямі | Параметры У / Ш / Г (мм) | Працоўны ціск максімум (бар) | Цеплавая магутнасць секцыі (Вт) | Аб'ём секцыі (л) | Маса (кг) | Макс. ? C | тэрмін гарантыі | вытворца |
| Global | STYLE 350 | 350 | 425/80/80 | 35 | 125 | 0,16 | 1,56 | 110 | 10 | Італія |
| STYLE 500 | 500 | 575/80/80 | 35 | 168 | 0,2 | 1,97 | 110 | 10 | Італія | |
| STYLE PLUS 350 | 350 | 425/80/95 | 35 | 140 | 0,17 | 1,5 | 110 | 10 | Італія | |
| STYLE PLUS 500 | 500 | 575/80/95 | 35 | 185 | 0,19 | 1,94 | 110 | 10 | Італія | |
| Tenrad | TENRAD 350 | 350 | 400/80/77 | 24 | 120 | 0,22 | 1,22 | 120 | 10 | Германія |
| TENRAD 500 | 500 | 550/80/77 | 24 | 161 | 0,15 | 1,45 | 120 | 10 | Германія | |
| Алтермо | АЛТЕРМО ЛРБ | 500 | 575/82/80 | 18 | 169 | 0,15 | 2,5 | 130 | 5 | Украіна |
| АЛТЕРМО РЫА | 500 | 570/82/60 | 18 | 166 | 0,15 | 2,0 | 130 | 5 | Украіна | |
| Grandini | GRANDINI 350 | 350 | 430/80/82 | 16 | 130 | 0,26 | 1,55 | 120 | 5 | Кітай |
| GRANDINI 500 | 500 | 530/80/80 | 16 | 167 | 0,38 | 1,85 | 120 | 5 | Кітай |
Табліца магутнасці біметалічных радыятараў ацяплення ў залежнасці ад брэнда

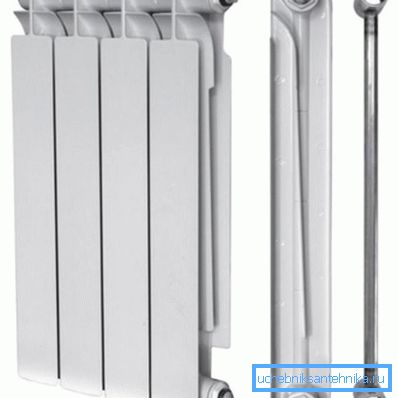

Заўвага. Варта адзначыць, што метал, з якога зроблены радыятар не мае абсалютна ніякага значэння пры разліках магутнасці ацяпляльных прыбораў на тое ці іншае памяшканне. Справа ў тым, што вытворца заўсёды паказвае ў суправаджальных дакументах намінальную магутнасць адной секцыі ці ўсяго прыбора, калі ён панэльны.
Зараз давайце паспрабуем разлічыць магутнасць ацяпляльных прыбораў па плошчы памяшкання, і для прыкладу будзем выкарыстоўваць пакой з перыметрам 4,556,5м па формуле S * 100 / P, але тут адразу варта сказаць, што дадзеныя вылічэнні сапраўдныя, калі вышыня столяў не перавышае 2,7м.
Такім чынам, S (плошча) пакоя ў нас атрымаецца 4,5 * 6,5 = 29,25м2, а за магутнасць 1 секцыі біметалічныя радыятары (P) возьмем GLOBAL STYLE 500 185 Вт, а лічба 100 - гэта колькасць ват, патрэбнае на м2 для Масквы і Маскоўскай вобласці.
Так як пакой у нас дастаткова вялікая і нам трэба будзе пазнаць колькасць секцый (K), значыць, Kколичество секцый = S * 100 / P = 29,25 * 100/185 = 15,81 або 16 секцый - гэта адзін вялікі ці два сярэдніх радыятара.
Зараз давайце разлічым неабходную колькасць секцый таго ж вытворцы і з такой жа магутнасцю для пакоя з такой жа плошчай, але з столямі, вышыня якіх больш 2,7м і за разліковую адзінку можна ўзяць вышыню 3м.
Такім чынам, нам трэба ў першую чаргу вылічыць значэнне V - кубатуру памяшкання, гэта V = 4,5 * 6,5 * 3 = 88,5м3. Для той жа Масквы і Маскоўскай вобласці на адзін кубаметр памяшкання трэба выпрацаваць 41 Вт цеплавой энергіі.
Значыць, агульная магутнасць, якая патрэбна для пакоя будзе Pобщая = V * 41 = 88,5 * 41 = 3628,5 Вт. Значыць, калі магутнасць адной секцыі біметалічныя радыятары GLOBAL STYLE 500 185 Вт, то 3628,5 / 185 = 19,6 або 20 секцый - гэта, вядома, ужо два радыятара, так як адзін атрымаецца занадта грувасткім.
Але гэтыя вылічэнні маюць сілу толькі ў тым выпадку, калі будынак мае належнае ўцяпленне і ў пакоі адсутнічаюць скразнякі.
заключэнне
Вы можаце даведацца, якія нормы спажывання цеплавой энергіі ў вашым рэгіёне на квадратны метр і на кубічны метр, а затым падставіць гэтыя значэння ў вышэйпрыведзеныя формулы. Але дакладна таксама вы можаце скарыстацца нормамі, прыведзенымі ў дадзеным выпадку - яны падыдуць практычна для ўсіх рэгіёнаў Расійскай Федэрацыі.
