Магутнасць радыятара. прынцып функцыянавання. фактары, якія

Магутнасць радыятара ацяплення з'яўляецца менавіта тым параметрам, які вызначае, наколькі эфектыўна прылада будзе награваць навакольны яго паветра. Плануючы рэканструкцыю ацяпляльнай сістэмы, нам неабходна асвоіць методыку разліку прадукцыйнасці падобных вырабаў, так як ні лішак, ні недахоп магутнасці недапушчальныя.

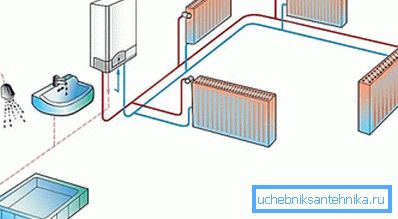

Каб забяспечыць дом цяплом, трэба выбіраць абагравальнікі з аптымальнай цеплааддачай

цеплааддача батарэй

Прынцып функцыянавання радыятара

Перш чым прыступаць да вылічэння эксплуатацыйных параметраў, нам трэба зразумець, як працуе ацяпляльная батарэя, і якую велічыню нам трэба разлічыць для ацэнкі яе эфектыўнасці.

Радыятар (усё роўна, вадзяной або электрычны з алейным цепланосбітам) функцыянуе па досыць простым прынцыпе:

  • Усярэдзіне прылады знаходзяцца рэзервуары, па якіх цыркулюе нагрэты цепланосбіт. Гарачае рэчыва падымаецца ўверх, остывшее - апускаецца ўніз, таму вадкасць пастаянна знаходзіцца ў руху.

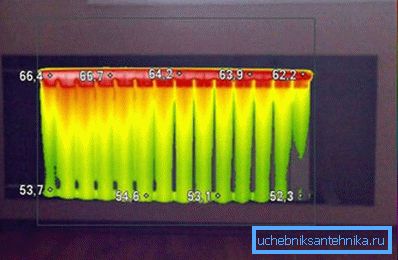

Размеркаванне цепланосбіта ўнутры прылады

Звярніце ўвагу! У электрычных прылад нагрэў адбываецца ў самым радыятары, у вадзяных - у катле ці печы, але ў дадзеным выпадку адрозненні будуць неістотнымі.

  • Пры руху цепланосбіт кантактуе са сценкамі рэзервуараў, аддаючы ім частку свайго цяпла. Пры гэтым - чым даўжэй час кантакту і чым больш розніца тэмператур, тым больш цяпла аддае вадкасць.
  • Награваючыся знутры, сценкі, у сваю чаргу, перадаюць цеплавую энергію ў навакольнае асяроддзе, награваючы паветра.
  • Для павышэння эфектыўнасці цеплаперадачы радыятары ацяплення робяць у форме рэбраў, павялічваючы плошчу паверхні, кантактуюць з паветрам. Часам на паверхні замацоўваюць дадатковыя металічныя пласціны - яны таксама служаць для паскарэння цеплаабмену.

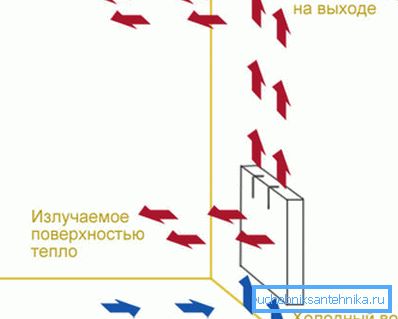

Канвекцыя цеплавых патокаў ў памяшканні

Звярніце ўвагу! Наяўнасць цеплаабменных рэбраў стымулюе канвекцыю - рух гарачага паветра паміж пласцінамі. Такім чынам, сумяшчаюцца два прынцыпу абагрэву: Радыятарны і конвекторного.

Магутнасць радыятараў - сталёвых, чыгунных, алюмініевых, біметалічных і г.д. - вызначаецца тым, колькі цяпла яны могуць аддаць у навакольнае асяроддзе за адзінку часу. У пашпартах да ацяпляльных батарэяў гэты параметр часцей за ўсё прапісваюць.

Падбор аптымальнай цеплааддачы прылады вельмі важны:

  • У сістэмах цэнтралізаванага ацяплення залішняя цеплааддача прыводзіць да перагрэву памяшкання. У выніку нам прыходзіцца несці выдаткі альбо на дадатковае ветранне, альбо на ўстаноўку термоклапанов - сам жа мікраклімат пры гэтым сур'ёзна пагаршаецца.
  • Калі ж прадукцыйнасці устаноўленых прылад будзе недастаткова, то яны будуць вымушаныя працаваць на мяжы сваіх магчымасцяў. З аднаго боку, гэта істотна зніжае рэсурс вырабы, а з другога - прыводзіць да перыядычнага «недотопу», калі тэмпература ў памяшканні адчувальна зніжаецца, нягледзячы на ​​ўсе намаганні вадагрэйнага катла.
Пры недахопе магутнасці ў памяшканні будзе холадна нават пры працы сістэмы на мяжы магчымасцяў
  • Акрамя таго, пры моцнай нагрузцы апарат можа банальна выйсці з ладу. Гэта ў першую чаргу тычыцца электрычных мадэляў, таму магутнасць алейнага радыятара трэба падбіраць з запасам прыкладна ў 20-25%.

Фактары, якія ўплываюць на цеплааддачу

Калі прааналізаваць інфармацыю ад вытворцаў і экспертаў, то можна ўбачыць, што, напрыклад, магутнасць алюмініевых радыятараў ацяплення значна перавышае аналагічны паказчык у чыгунных мадэляў старога тыпу.

Гэта абумоўлена адрозненнямі ў канструкцыі і ў матэрыяле:

  • Па-першае, чым больш унутраны аб'ём батарэі, тым больш цепланосбіта ў яе паступае, і тым больш энергіі яна аддасць. Таму цалкам лагічна, што буйное прылада будзе грэць больш эфектыўна, чым кампактнае (пры іншых роўных умовах, натуральна). Цана таксама будзе адрознівацца, і не толькі за кошт розніцы ў кошце выкарыстанага для вытворчасці батарэі матэрыялу.

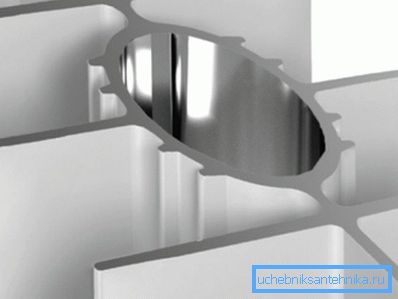

Унутраная паражніну алюмініевага радыятара
  • Па-другое, прадукцыйнасць залежыць ад тэмпературы які паступае цепланосбіта: чым гарачае будзе вада, тым больш цяпла з яе атрымаецца выняць.
  • Па-трэцяе, чым лепш матэрыял праводзіць цяпло, тым вышэй будзе яго цеплааддача. Найменш эфектыўнымі па гэтым паказчыку з'яўляюцца вырабы з чыгуну, а за лідзіруючыя пазіцыі канкуруюць медныя, алюмініевыя і біметалічныя мадэлі.

Звярніце ўвагу! У сярэднім магутнасць адной секцыі алюмініевага радыятара вышэй, чым аналагічны паказчык для біметалічных (алюміній + сталь або алюміній + медзь) канструкцый. Аднак на практыцы маюць значэнне і нюансы тэхналогіі вытворчасці, так што гэтая залежнасць не з'яўляецца літаральна.

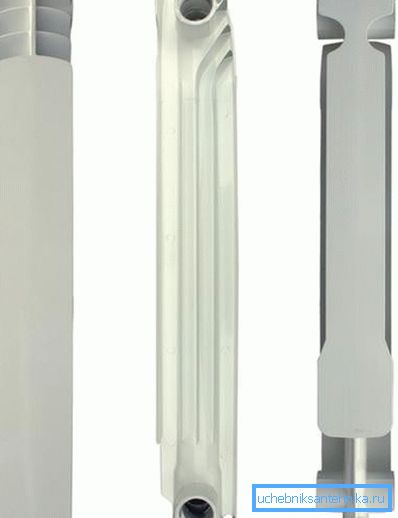

Фота асобнай секцыі

Для параўнання ніжэй прыводзіцца табліца магутнасці радыятараў рознага тыпу. Больш падрабязныя звесткі пра цеплавой эфектыўнасці некаторых мадэляў ацяпляльных батарэй вы можаце знайсці на схемах, прыведзеных у артыкуле.

тып радыятара Цеплааддача адной секцыі, Вт Аб'ём цепланосбіта ў адной секцыі, л
Алюмініевы, межосевое адлегласць 500 мм 183 0,27
Алюмініевы, межосевое адлегласць 350 мм 139 0,19
Біметалічны, межосевое адлегласць 500 мм 204 0,2
Біметалічны, межосевое адлегласць 350 мм 136 0,18
Чыгунны, межосевое адлегласць 500 мм 160 1,45
Чыгунны, межосевое адлегласць 300 мм 110 1,1

Трэба адзначыць, што магутнасць сталёвых радыятараў ацяплення, якія маюць панэльную структуру, паказваецца з разліку на ўсе выраб у цэлым, у той час як для секцыйных канструкцый інструкцыя часта ўтрымлівае два значэння: цеплааддача секцыі і гэты ж параметр для ўсяго радыятара.

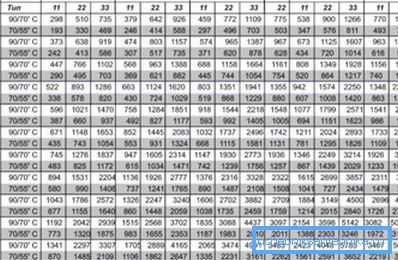

Табліца магутнасці сталёвых радыятараў ацяплення: лічбы прыведзены для вырабаў кампаніі Kermi 11, 22 і 33 тыпу.

Разлік спажыванай магутнасці

методыкі разліку

Для падбору батарэй па магутнасці нам у першую чаргу трэба разлічыць, якая колькасць цяпла спажывае памяшканне.

Зрабіць гэта можна некалькімі спосабамі, так што тут мы апішам найбольш эфектыўны:

  • Для пачатку нам трэба вылічыць аб'ём пакоя, памножыўшы яе плошча на вышыню.
  • Затым вызначаны базавую патрэба ў цяпле, памнажаючы аб'ём на нарматыўны каэфіцыент у 41 Вт.

Звярніце ўвагу! Гэта значэнне справядліва для еўрапейскай часткі РФ. У паўднёвых і паўночных раёнах дзейнічаюць свае нарматывы, паколькі клімат там істотна адрозніваецца.

  • Атрыманую велічыню трэба скарэктаваць для кампенсацыі цепластрат. Для гэтага прыбаўляем па 100 Вт на адно акно і каля 200 Вт на ўваходныя дзверы.
  • Ёсць і іншы падыход да кампенсацыі цепластрат: так, пры наяўнасці аднаго акна і адной вонкавай сцяны павялічваем цепласпажыванне на 20%, двух вокнаў і двух знешніх сцен - на 30%, пры выкарыстанні экранаў для радыятараў - яшчэ на 25%.

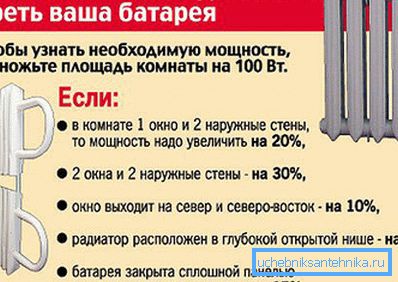

Папраўкі на цепластраты

Далей атрыманую лічбу выкарыстоўваем для вылічэнні патрабаванага колькасці абагравальнікаў. Для гэтага дзелім яе на магутнасць адной секцыі радыятара ацяплення і акругляем вынік да цэлага ліку.

Вылічэнне колькасці секцый на простым прыкладзе

Такім чынам, паспрабуем разабрацца, як жа на практыцы можна выканаць вылічэнне сваімі рукамі.

Зыходныя дадзеныя такія:

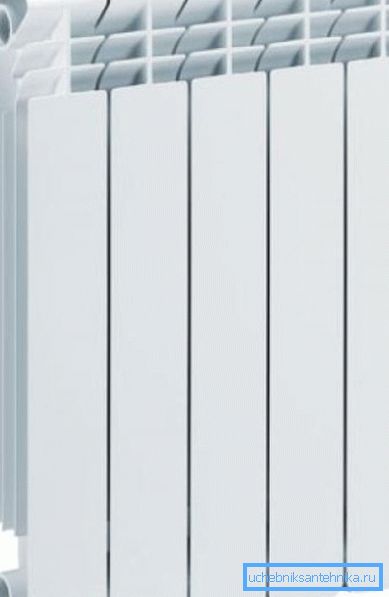

Алюмініевае выраб з межосевым адлегласцю 500 мм
  • Плошчу пакоя - 16 м2.
  • Вышыня столі - 3,5 м.
  • Адно акно, адна вонкавая сцяна.
  • Плануецца ўстаноўка секцыйных батарэй з межосевым адлегласцю 500 мм (магутнасць секцыі алюмініевага радыятара - 139 Вт).
  • Экраны ўсталёўвацца не будуць.

Методыка разліку наступная:

  • Вызначаем аб'ём: 16 х 3,5 = 56м3.
  • Разлічваем патрэба ў цяпле: 56 х 41 = 2296 Вт.
  • Ўводзім папраўку на наяўнасць вокнаў і вонкавых сцен: 2296 + 2296х0,2 = 2755,2 Вт.
  • Разлічваем колькасць секцый: 2755,2 / 139 = 19,8.

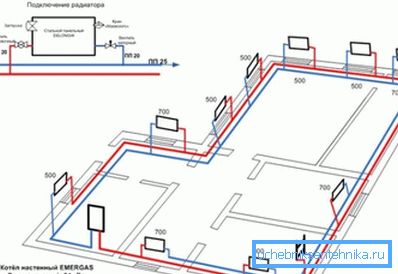

Чым больш памяшканне, тым больш кропак абагрэву павінна быць

Адпаведна, нам трэба ўсталяваць не менш за 20 секцый алюмініевага радыятара. У ідэале ж трэба набыць дзве панэлі па 10 рэбраў, размясціўшы іх на процілеглых сценах для больш раўнамернага абагрэву - тады магутнасці ацяпляльнай сістэмы будзе дастаткова, каб падтрымліваць у гэтым пакоі аптымальны мікраклімат.

заключэнне

Ведаючы плошчу памяшкання і вылічыўшы магутнасць радыятара на 1 м2, мы зможам падабраць ацяпляльныя прыборы, неабходныя для забеспячэння камфортнай тэмпературы ў жыллё. Вядома, заўсёды можна ўсталяваць батарэі з запасам па прадукцыйнасці, рэгулюючы іх працу ўручную або аўтаматычна, але ўсё ж і тут без вылічэнняў не абысціся. Больш падрабязна азнаёміцца ​​з методыкай вызначэння цеплааддачы батарэй вы зможаце, прагледзеўшы відэа ў гэтым артыкуле.
