Мантаж катлоў ацяплення: што выбраць

Класічнае пячное ацяпленне паступова сыходзіць у мінулае, ды і павышэнне жыццёвага ўзроўню патрабуе новых рашэнняў, напрыклад, мантаж ацяплення ў катэджы ніяк не абыдзецца без ацяпляльнага катла, які працуе на тым ці іншым крыніцы энергіі.

Гэты самы крыніца і ёсць, бадай, найбольш важным пытаннем пры выбары такога агрэгата, бо за горадам, асабліва ў аддаленай тэрыторыі, не заўсёды могуць быць даступныя тыя ці іншыя энерганосьбіты (газ, электрычнасць). Мы зараз разгледзім, якімі могуць быць катлы па спажыванні энергіі, іх дарэчнасць ў тым ці іншым выпадку, а акрамя таго, пакажам вам тэматычны відэа ролік.

Мантаж ацяпляльнага катла на газе. фота

газ

канвекцыйныя катлы

Прынцып працы газавых канвекцыйных катлоў

Калі ў непасрэднай блізкасці ў вашага загараднага ўчастка праходзіць газавая магістраль для разводкі, значыць, у вас аўтаматычна знікае шмат праблем - мантаж сістэмы ацяплення катэджа вы можаце зрабіць з дапамогай газавага катла. Традыцыйны канвекцыйны агрэгат працуе на прыродным ці звадкаваным (балонным) газе, які па трубаправодзе падаецца да гарэлкі, а полымя з яе награвае цеплаабменнік.

Вадкасць, цыркулюючы па замкнёным ацяпляльнага контуры, пастаянна знаходзіцца на зададзенай тэмпературы.

Традыцыйны мантаж ацяпляльных катлоў конвекторного тыпу больш за ўсё падыходзіць для сістэм з радыятарамі, так як аптымальны рэжым працы такога агрэгата знаходзіцца ў дыяпазоне 60-80? C, што занадта шмат для цёплай падлогі. (Гл. Таксама артыкул Канвектары ацяплення: асаблівасці.)

Уся справа ў тым, што ў камеры згарання пры тэмпературы 55-57? C (крытычная кропка) утворыцца кіслотны кандэнсат (сумесь вадзяных пар з прадуктамі згарання), а гэтая сумесь руйнуе сценкі цеплаабменніка, амаль удвая паніжаючы яго эксплуатацыйны рэсурс. Такім чынам, рэжым працы пры тэмпературы ніжэй за 60? C будзе негатыўна адбівацца на тэрміне службы агрэгата.

кандэнсацыйныя катлы

Схема працы кандэнсацыйнага катла

Для цёплых вадзяных падлог зараз мантуюць так званыя нізкатэмпературныя, кандэнсацыйныя газавыя катлы, якія ў рэжыме працы пры 30-55? C даюць найбольшы ККД - да 111%! Вядома, кошт іх значна вышэй, чым у традыцыйных, затое эканомія энергарэсурсаў пры эксплуатацыі вельмі хутка перакрывае ўсе выдаткі на набыццё і мантаж абсталявання.

Назва паказчыка Значэнне для кандэнсацыйнага катла ў%
ККД максімум 111
Страты пры адыходзе газаў 2
Страты ад цеплавога выпраменьвання 1
Страты ад кандэнсацыі 1
выніковы ККД 107

Сярэднестатыстычны разлік ККД для кандэнсацыйных катлоў

Такі высокі ККД і эканамічнасць агрэгата абумоўлены тым, што ў традыцыйных катлах кандэнсату альбо не ўтворыцца, альбо яго не выкарыстоўваюць (кіслотны пар можа даходзіць да тэмпературы 150? C), а тут ён застаецца ў камеры згарання, пакуль не астыне да кропкі расы - 55 ? C. Затым, якая ўтварылася вадкасць адводзіцца ў спецыяльную камеру і зліваецца з катла праз ахоўныя фільтры, гэта значыць, вырабляецца другасны адбор цяпла.

Дызельнае паліва

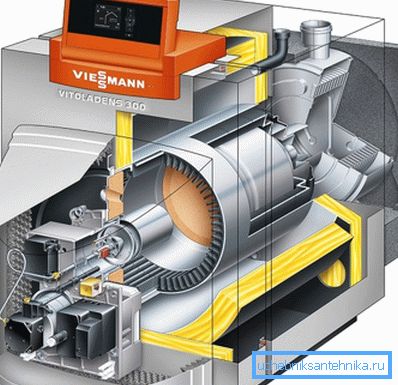

Прылада дызельнага катла

Пры куплі жідкотоплівные агрэгата варта кіравацца БНіП II-35-76 і СП 41-104-2000 РФ, а таксама меркаваннем экспертаў і практыкаў, якія кажуць пра тое, што такое абсталяванне найбольш практычна пры наяўнасці чыгуннага цеплаабменніка - дзякуючы таўшчыні сценак у яго самы высокі эксплуатацыйны рэсурс.

Акрамя нагрэву на метал ўплывае і кандэнсат, у якім змяшчаюцца кіслотныя пары ад згарання вадкага паліва (саляру, мазуту), што выклікае карозію.

У камплекце з дызельным абагравальнікам паступаюць двух- або трёхступенчатые гарэлкі, на якія падача паветра ажыццяўляецца прымусова, з дапамогай інтэграванай аўтаматыкі, але гэты працэс выклікае шумавы эфект, таму такія катлы лепш за ўсё мантаваць у аддзелены ад дома памяшканні.

Можна сутыкнуцца з тым, што дызельны агрэгат прадаецца без гарэлкі і яе даводзіцца купляць асобна, але ў такіх выпадках для налады лепш за ўсё запрашаць спецыяліста.

цвёрдае паліва

Заўвага. Цвёрдапаліўныя катлы могуць працаваць, як на вугалі, так і на дровах, уключаючы ўсе мадыфікацыі гэтых энерганосьбітаў. Але пры гэтым агрэгаты могуць кардынальна адрознівацца, гэта значыць, гэта звычайныя, традыцыйныя катлы, а таксама газогенераторные ці пиролизные, распрацаваныя па сістэме булерьян.

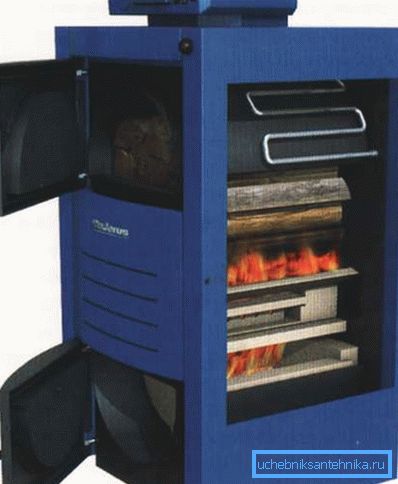

Традыцыйны цвёрдапаліўны кацёл

Прасцей за ўсё ажыццявіць мантаж цвёрдапаліўнага катла сваімі рукамі, калі гэта традыцыйны варыянт, для якога не патрабуецца электрыфікацыя памяшкання, бо ён цалкам аўтаномны і працуе на любым цвёрдым паліве, у тым ліку і на побытавым смецці, які вам трэба спаліць пасля ўборкі.

Але такі агрэгат значна функцыянальней звыклай печы ацяплення, так як тут існуюць розныя засланкі, якімі рэгулюецца падача паветра ў топливник і ў паддувала (зольніка). Менавіта гэта і дазваляе наладзіць функцыю гарэння пад любы від паліва.

Акрамя таго, некаторыя вытворцы выпускаюць мадэлі з некалькімі топкамі, кожная з якіх можа быць прызначана для драўнянага або каменнага вугалю, брыкетаў, дроў, пілавіння і да таго падобнае. Таксама ў мадэлі можа быць прадугледжана аўтаматычная загрузка, гэта значыць, сам кацёл вырабляецца з бункерам, які пад завязку загружаецца палівам, а аўтаматыка рэгулюе яго падачу ў камеру згарання.

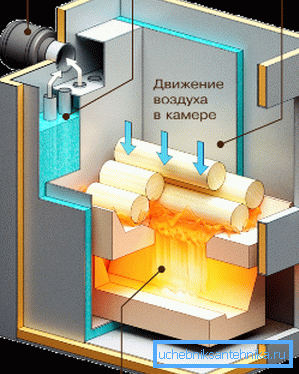

Прынцып працы пиролизного цвёрдапаліўнага катла

Заўвага. Піролізу называецца разлажэнне прадуктаў пры тэрмічным уздзеянні. У дадзеным выпадку - у выніку згарання.

Пиролизные агрэгаты таксама называюць газогенераторные і для іх больш за ўсё падыходзяць тыя прадукты, дзе назіраецца найбольшы выхад лятучых рэчываў - гэта пялеты, брыкеты, пілавінне, дровы і буры вугаль, а некаторыя мадэлі разлічаны на марку арэх або нават на кокс. Але для ўсіх гэтых прадуктаў існуе пэўны парог вільготнасці - не больш за 20-25%, так як пар перашкаджае працэсу гарэння лятучых рэчываў.

Загрузка паліва ажыццяўляецца ў камеру газаўтварэння, дзе пры малой падачы кіслароду гарэнне адбываецца павольна (дыміць), а атрыманыя лятучыя рэчывы (дым) трапляюць у іншую камеру, дзе дагарае пры прымусовай падачы паветра. Перыядычнасць закладкі паліва залежыць ад канструкцыі і можа вар'іравацца ад 2 гадзін да некалькіх дзён.

А мантаж цвёрдапаліўных катлоў (традыцыйных і пиролизных) вырабляецца сапраўды гэтак жа, як і пры іншых відах энерганосьбітаў - у адпаведнасці з патрабаваннямі вадзянога контуру, з дымавой трубой і вентыляцыяй памяшкання.

Мантаж сістэмы з трёхходовым клапанам

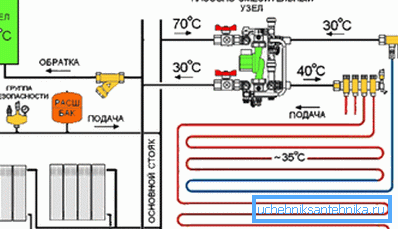

Схема контуру з трёхходовым клапанам
  • У некаторых выпадках мантаж ацяплення катэджа вырабляюць з двума контурамі - Радыятарны і цёплай падлогі, але ў гэтым выпадку атрымліваецца, што падача вады ў сістэму павінна ажыццяўляцца з рознай тэмпературай - на радыятары 60-80? C, а на цёплая падлога 30-50? C.
  • Каб такое стала магчымым, на трубе падачы інструкцыя рэкамендуе ўладкоўваць кантрольна-змяшальным вузел, які ў такіх сітуацыях прадстаўляецца ў выглядзе трёхходового клапана з аўтаматычным рэгуляваннем.
  • Сутнасць ўладкавання заключаецца ў тым, што гарачая вада падаецца ў контур падлогі да таго часу, пакуль там не ўтворыцца патрэбная тэмпература і як толькі цепланосбіт дасягае патрэбнага градуса, клапан у гэтым кірунку перакрываецца і скідае гарачы струмень у трубу вяртання.

Заўвага. Для падвойнага контуру звычайна выкарыстоўваюць традыцыйныя газавыя агрэгаты. Акрамя таго, для гэтага падыходзяць усе высокатэмпературныя катлы, якія працуюць на цвёрдым або вадкім паліве, а таксама на электрычнасці (Тэнов і электродные).

заключэнне

У любым выпадку мантаж катла ацяплення сваімі рукамі ўзаемазвязаны з веданнем сістэмы ацяплення, так як пры ўсталёўцы, асноватворным крытэрам з'яўляецца яго падключэнне да вадзяніку контуры. Акрамя таго, заводам-вытворцам паказваецца яго магутнасць, якая павінна адпавядаць абаграваць памяшканне і патрабаванне па тэхніцы бяспекі - вентыляцыя, ахоўныя прылады, патрабаванні да памяшкання і гэтак далей.
