Мантаж радыятараў ацяплення: як замацаваць батарэі без

Ўстаноўка батарэй пры ўладкаванні сістэмы ацяплення кватэры ці прыватнай хаты - даволі дарагое мерапрыемства, так як кошт на паслугі наймаюцца будаўнічых брыгад досыць высокая. Таму многія выконваюць мантаж радыятараў ацяплення сваімі рукамі.

У гэтым няма нічога складанага. Уся паслядоўнасць дзеянняў падрабязна апісана ніжэй.

Самастойная ўстаноўка батарэй ацяплення дапаможа зэканоміць грошы

Выбар варыянту стыкоўкі з трубаправодамі

Перад тым як змантаваць радыятар ацяплення ў кватэры ці прыватным доме, неабходна вызначыцца з тым, якім чынам будзе падводзіцца да яго гарачая вада і выводзіцца цепланосбіт, ужо які аддаў цяпло. Схема мантажу радыятараў ацяплення залежыць ад спосабу ўладкавання сеткі абагравання (однотрубной ці двухтрубный), канструкцыі саміх батарэй і колькасці секцый у іх.

Разгледзім асноўныя варыянты:

  1. Аднабаковы падключэнне да бакавых патрубкам. Гэты спосаб подвода цепланосбіта з'яўляецца самым папулярным. У гэтым выпадку ўваходная труба падключаецца да верхняй часткі батарэі, отводной - да ніжняй. Перавага рашэння ў тым, што такім чынам дасягаецца максімальная эфектыўнасць працы прылады.

Ўваходныя трубу можна падключаць і да ніжняй частцы панэлі ацяплення, але цеплааддача зніжаецца больш чым на 5%.

На фота - схема аднабаковага падлучэння радыятара ацяплення

Савет! Пры стыкоўцы батарэй, якія маюць шмат секцый, апошнія з іх могуць дрэнна прагравацца з прычыны недастатковай падачы вады. У гэтым выпадку рэкамендуецца дадаткова ўладкаваць падаўжальнікам пратокі цепланосбіта.

  1. ніжняе падлучэнне. Выкарыстоўваецца ў тым выпадку, калі магістральныя трубаправоды былі схаваныя пад падлогавае пакрыццё або плінтус. Яго перавага ў максімальнай эстэтычнасці - трубы не будуць псаваць знешні выгляд пакоя. Іх кароткія адрэзкі выходзяць з падлогі і адразу ж стыкуюцца з ўваходзяць патрубкамі батарэй.
Ніжняе падлучэнне батарэі: трубы абсалютна не бачныя
  1. Дыяганальны мантаж радыятара ацяплення сваімі рукамі. Такі спосаб ужываецца толькі ў тым выпадку, калі усталёўваецца вялікая па плошчы батарэя (колькасць секцый перавышае 12). Які ўваходзіць трубаправод стыкуецца з верхнім патрубком на адным баку батарэі, а выходзіць праз ніжнюю адтуліну на супрацьлеглым бакавой абзе.

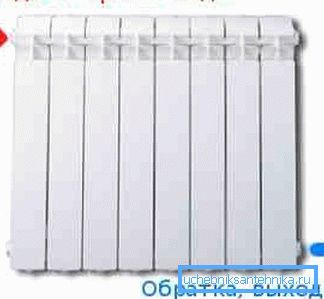

Схема дыяганальнага падлучэння батарэі

Акрамя таго, адрозніваюць два спосабу ператоку цепланосбіта:

  • паслядоўны - у гэтым выпадку разагрэтая вада цячэ ад награвальніка і назад, праходзячы праз кожны радыятар ацяплення, усталяваны ў кватэры ці доме;
  • паралельны - пры мантажы ацяпляльнай сеткі пракладваецца магістральны трубаправод, куды пры дапамозе фурнітуры ўразаюцца батарэі ацяплення.

Першы спосаб больш эканамічны, так як на яго сыходзіць меншая колькасць матэрыялаў. Аднак калі ўзнікне неабходнасць вырабіць рамонт радыятараў ацяплення, неабходна будзе адключаць ўсю сетку і зліць з яе цепланосбіт, што немагчыма ў халодную пару года.

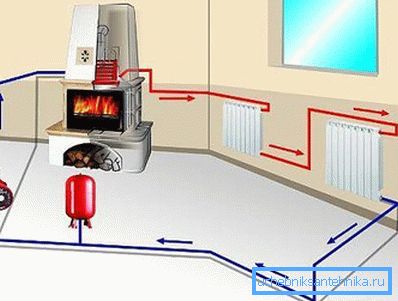

Паслядоўнае падлучэнне радыятараў

Яшчэ адным мінусам падобнай схемы з'яўляецца нераўнамернае размеркаванне цяпла. Батарэі, якія змантаваныя бліжэй да катла (або на верхніх паверхах дома) будуць грэцца мацней. Справіцца з гэтай сітуацыяй дапаможа ўстаноўка рознай колькасці секцый (чым далей ад ацяпляльніка, тым больш).

Другі спосаб патрабуе выкарыстання вялікіх труб, запорной арматуры і фітынгаў. Але паралельная ацяпляльная сістэма можа быць падзелена на некалькі аўтаномных фрагментаў.

Рамонт радыятара ацяплення не патрабуе выключэння абагравання. Дастаткова з дапамогай кранаў перакрыць доступ цепланосбіта менавіта да гэтага ўчастку сеткі.

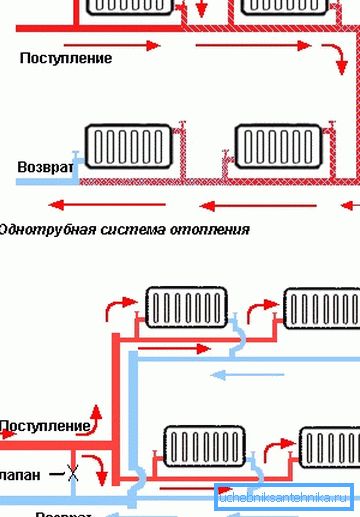

Паралельнае падлучэнне радыятараў у однотрубной і двухтрубной сістэмах ацяплення

Тут таксама не абышлося без недахопаў. Калі ціск вадкасці ў трубах маленькае, да радыятара будзе паступаць меншая колькасць разагрэтай вады, што таксама знізіць эфектыўнасць ацяплення. Каб пазбегнуць гэтага, байпасы (переточные трубы) паміж уваходным і якія выходзяць патрубком трэба рабіць меншага дыяметра і абсталяваць іх запорной арматурай.

падключэнне радыятараў

агульныя патрабаванні

Існуюць пэўныя правілы мантажу радыятараў ацяплення, якія неабходна выконваць у абавязковым парадку незалежна ад таго, батарэі з якіх матэрыялаў вы ўсталёўваеце.

У прыватнасці, гаворка ідзе аб адлегласці паміж рознымі канструктыўнымі элементамі будынка і самой ацяпляльнай панэллю:

  1. Паміж верхняй абзой радыятара ацяплення і падваконнікам павінна быць не менш за 10 см вольнай прасторы.
  2. Паміж падлогавым пакрыццём і ніжняй паверхню ацяпляльнай панэлі павінен быць зазор шырынёй больш за 12 см.
  3. Шчыліну паміж панэллю ацяплення і сцяной, на якую яна замацоўваецца, павінна быць ад 2 да 5 гл. Памятаеце, што калі вертыкальная паверхню за радыятарам пакрываецца пластом теплоотражающего матэрыялу, даўжыні крапежных кранштэйнаў, якія ўваходзяць у камплект, можа не хапіць, у сувязі з чым, прыйдзецца купляць іншую фурнітуру.

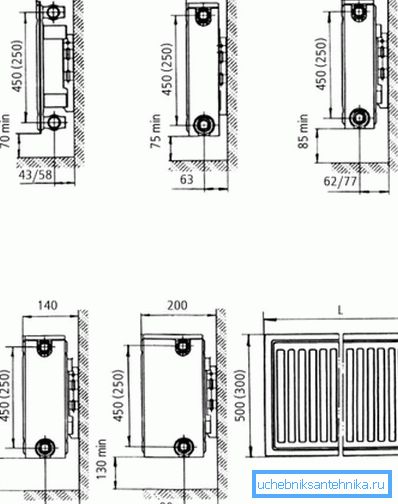

Рэкамендаваны адлегласці да сцен і падлогі пры падключэнні батарэй

Звярніце ўвагу! Апісваныя вышэй патрабаванні дазваляюць арганізаваць натуральную канвекцыю паветра, то ёсць перамешванне халодных і цёплых паветраных мас у памяшканні. Дзякуючы гэтаму пакой награваецца больш хутка і раўнамерна. Іх невыкананне прыводзіць да з'яўлення лакальных зон халоднага і цёплага паветра, запацяваннем шклоў і іншым непрыемнасцяў.

Парадак выканання работ

Мантаж чыгунных радыятараў ацяплення, а таксама за іх алюмініевых або сталёвых субратаў, адбываецца па наступнай схеме:

  • дэмантуецца старое ацяпляльнае абсталяванне;
  • вырабляецца разметка, па якой будуць замацаваны кранштэйны, ўтрымлівальныя новую батарэю;
  • усталёўваецца крапежная фурнітура (для гэтага спатрэбяцца дзюбелі ці анкерных балты);
Кранштэйны для мантажу батарэй
  • вырабляецца зборка панэлі ацяплення (набіраецца патрэбную колькасць секцый, ўсталёўваюцца краны Маеўскага, запорная арматура, тэрмарэгулятары і гэтак далей);
  • гатовая батарэя наважваецца на крукі (калі размеціў і свідраванне былі выкананы правільна, панэль ацяплення павінна лёгка «легчы» на прадугледжанае для яе месца);
  • вырабляецца стыкоўка з трубаправодам (для гэтага прымяняюцца спецыяльныя муфты з разьбой - згоны).

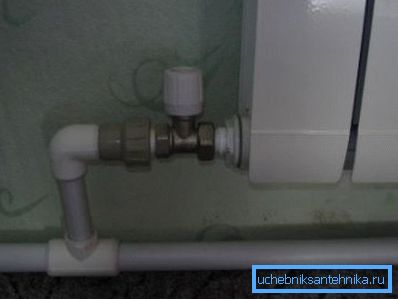

Месца стыку батарэі з трубой трэба старанна герметызаваць і абсталяваць запорной арматурай

Звярніце ўвагу! Герметызацыі месцаў стыку павінна надавацца павышаную ўвагу. Менавіта тут часцей за ўсё адбываюцца працёку, якія, апроч усяго іншага, могуць прывесці да завоздушиванию сістэмы.

выснову

Ўстаноўка батарэі ацяплення - досыць просты працэс, але ўсе яго этапы неабходна выконваць акуратна і якасна. Толькі тады змантаваная кліматычная сетка забяспечыць камфорт і ўтульнасць у доме.

Больш падрабязна пра канструяванне сістэм абагравання памяшканняў вы можаце даведацца з відэа, прыведзенага ніжэй.
