Мантаж радыятараў ацяплення сваімі рукамі: віды контураў і

Для абагрэву свайго дома або кватэры можна прадугледзець розныя спосабы, але ў дадзеным выпадку нас цікавіць мантаж біметалічных радыятараў ацяплення сваімі рукамі, альбо аналагічных ацяпляльнікаў з іншага металу. Мы паспрабуем распавесці вам не проста, як наважваць і прыкручваць батарэі да труб, а пра самі контурах, іх перавагах і недахопах, а таксама вы яшчэ даведаецеся пра некаторыя нюансы, неабходных, каб была магчымасць ажыццяўляць эксплуатацыю якасна, з максімальнай аддачай.

Пра ўсё гэта вы даведаецеся ніжэй па тэксце, а акрамя таго, зможаце паглядзець тэматычную дэманстрацыю відэа ў гэтым артыкуле.

Мантаж алюмініевых радыятараў ацяплення сваімі рукамі падчас капітальнага рамонту

Радыятарны ацяпленне

Для таго каб ажыццявіць мантаж стальных радыятараў ацяплення сваімі рукамі ці аналагаў з любога іншага металу, патрэбен крыніца абагравання, якім з'яўляюцца розныя катлы.

Яны могуць быць газавымі, электрычнымі, дызельнымі, цвёрдапаліўны, а таксама універсальнымі, гэта значыць, якія маюць магчымасць працаваць у розных рэжымах. Акрамя таго кожны з гэтых відаў катлоў дзеліцца на падвіды, напрыклад, газавы кацёл можа быць канвекцыйным (традыцыйным) або кандэнсацыйных (нізкатэмпературным).

віды контураў

Однотрубная схема падлучэння
  • Як у аўтаномных, так і ў цэнтралізаваных сістэмах ацяплення можна сустрэць однотрубных сістэму падлучэння, схему якой вы бачыце на верхнім малюнку. Сутнасць працы тут заключаецца ў наступным - цепланосбіт ад катла падаецца па закольцованной трубе, якая адначасова з'яўляецца і контурам падачы, і контурам вяртання. У шляху руху ў яе, пры дапамозе больш дробных труб ўразаюцца радыятары, атрымліваецца, што вада, прайшоўшы праз гэты ацяпліцель, вяртаецца назад у трубу.
Падключэнне з байпас
  • Асноўная праблема такой сістэмы падлучэння заключаецца ў тым, што цепланосбіт, прайшоўшы праз батарэю, губляе першапачатковую тэмпературу і вяртаецца ў трубу ўжо некалькі астуджаным і чым больш ацяпляльнікаў урэзана ў адзін контур, тым халадней будзе вада ў яго канцы, таму, інструкцыя не рэкамендуе выкарыстоўваць больш трох-чатырох штук на адно крыло.
  • Каб неяк кампенсаваць цепластраты, перад радыятарам, паміж падачай і вяртаннем усталёўваюць байпас - трубу, якая злучае гэтую падачу і вяртанне, як гэта паказана на верхняй фатаграфіі, але кардынальна гэта прыстасаванне вырашыць праблему не ў стане. Однотрубная сістэма ацяплення значна эканамічней двухтрубной, бо тут даводзіцца падаграваць меншая колькасць вады, такім чынам, паніжаюцца энергазатраты катла.
Двухтрубная схема ацяплення
  • Двухтрубная сістэма ацяплення патрабуе падагрэву большай колькасці цепланосбіта, бо тут атрымліваюцца задзейнічанымі два контуру - на падачу і на вяртанне цепланосбіта. Затое мантаж чыгунных радыятараў ацяплення сваімі рукамі або іх аналагаў можна вырабляць практычна без якіх-небудзь цепластрат, залежных ад аддалення батарэі ад катла.
  • Уся справа ў тым, што такая сістэма прадугледжвае падачу гарачай вады па адной трубе, без вяртання ў яе халоднай вады - астылы цепланосбіт скідаецца ў трубу вяртання ( «обратку»), такім чынам, ён не астывае аж да самага апошняга радыятара, праз які закольцовывается ўся сістэма. Двухтрубная схема вельмі надзейная і зручная, хоць і прадугледжвае пэўны перарасход матэрыялаў і падагрэў дадатковага аб'ёму вады.

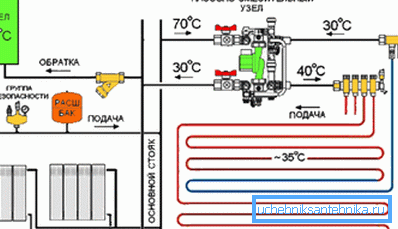

Схема сумеснага падлучэння радыятараў і цёплай падлогі
  • А вось яшчэ адна прынцыповая схема - тут вы бачыце, як вырабіць мантаж біяметрычных радыятараў ацяплення сваімі рукамі сумесна з сістэмай цёплай падлогі ад адной крыніцы абагравання (Катла на пэўным паліве). Праблема зборкі такога контуру заключаецца ў тым, што для радыятараў тэмпература цепланосбіта звычайна патрэбна прыкладна ў два разы больш, чым для вадзянога цёплай падлогі, а кацёл бо выдае вадкасць толькі з адной тэмпературай. Таму, у такіх выпадках выкарыстоўваюць термостатический трёхходовой клапан, які на схеме, змешчаны на помпавай вузле.
  • Заўважце, што сістэма тут двухтрубная і цепланосбіт па трубе падачы трапляе з аднаго тэмпературай і да батарэяў, і да цёпламу падлозе. Але перад контурам полу ён праходзіць праз термостатический трёхходовой клапан і калі падлогу дасягае патрэбнага нагрэву, клапан перакрываецца і гарачая вада скідаецца ў трубу вяртання (на схеме гэта добра паказана).

Такім чынам, вы можаце выкарыстоўваць, напрыклад, не нізкатэмпературны (кандэнсацыйны), а традыцыйны (канвекцыйны) кацёл (яго кошт значна менш) у рэжыме 70? C, але падлогу пры гэтым будзе награвацца да 30? C або любы іншы, усталяванай на тэрмастаце тэмпературай.

ўстаноўка радыятараў

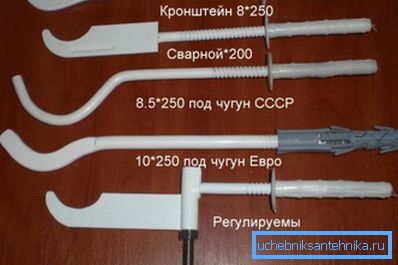

Рэгуляваныя і нерэгулюемыя кранштэйны

Калі батарэя навяснога, а не падлогавага тыпу, то для яе фіксацыі на сцяну выкарыстоўваюцца розныя рэгуляваныя і нерэгулюемыя кранштэйны - ад іх усталёўкі залежыць выразнасць мантажу ацяпляльнага прыбора і яго сумяшчальнасць з фітынгамі ацяпляльнага контуру.

Таму, перш чым свідраваць адтуліны пад кранштэйны, вам трэба не толькі размясціць адтуліны на строга гарызантальным узроўні, але і ўлічыць выгіб трымальніка, так як батарэя, сядаючы на ​​яго, будзе апускацца трохі ніжэй (усё залежыць ад крутасці дугі на трымальніку).

Перад кожным радыятарам, на трубе падачы і вяртання неабходна ўсталяваць запорную арматуру (шаравыя або конусные краны), каб была магчымасць пры неабходнасці зняць прыбор падчас ацяпляльнага сезона, не зліваючы пры гэтым ваду.

краны Маеўскага

У адзін з верхніх свабодных уваходаў падлучэння радыятара ўкрутую кран Маеўскага, як на фота уверсе, каб у вас была магчымасць нацкоўваць паветра з любой батарэі або сістэмы, не звяртаючыся пры гэтым да зліву вады (эканомія відавочная).

Пры мантажы батарэй да сталёваму контуры выкарыстоўвайце пакулле, а на пропиленовый контур з такімі ж фітынгамі лепш за ўсё ўжываць для ўшчыльнення ФУМ-стужку, але і ў адным, і ў іншым выпадку карыстайцеся сантэхнічнай пастай «Унипак» - яна вельмі добра герметызуе разьбовае злучэнне.

Заўвага. Калі ў вас аўтаномная сістэма ацяплення, то вам не варта выкарыстоўваць чыгунныя радыятары, бо яны доўга награваюцца і для іх трэба шмат вады. Такія прыборы добрыя для цэнтралізаваных сістэм.

заключэнне

Не забывайце пра тое, што мантаж алюмініевага радыятара заўсёды мае на ўвазе выкарыстанне ў сістэме антыкаразійных дадаткаў. Такім чынам, выкарыстанне алюмінія мэтазгодна толькі ў аўтаномных сістэмах, дзе вы самі запраўляеце цепланосбіт.
