Мантаж радыятараў: канструкцыйныя асаблівасці, ўстаноўка

У гэтым артыкуле мы распавядзем пра тое, як самастойна выканаць мантаж радыятараў, выкарыстоўваючы даступныя інструменты і расходныя матэрыялы. Гэта значыць, мы не будзем завастраць увагу на схемах падключэння, бо для гэтага ёсць адпаведныя артыкулы на нашым партале, а падрабязна разгледзім, як усталяваць батарэі розных мадыфікацый.

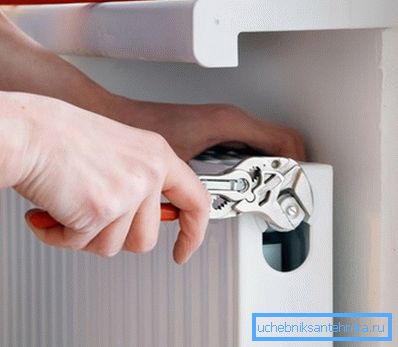

Ўсталяваць радыятар па сілах кожнаму

ўводны інструктаж

Тэма артыкула прадастаўляе немалую цікавасць так як кошт паслуг прафесійных сантэхнікаў высокая, тады як з правядзеннем демонтажных работ вы напэўна справіцеся самі і зэканоміце такім чынам свае грошы.

Перад тым як разгледзець актуальныя спосабы мантажу радыятараў ацяплення, раскажам аб тых канструкцыйныя асаблівасцях гэтых прыбораў, якія варта ўлічыць пры ўсталёўцы.

канструкцыйныя асаблівасці

Пазіцыянаванне батарэі па вадзяніку ўзроўню

Усе ацяпляльныя батарэі, незалежна ад вытворчых матэрыялаў, выкарыстаных пры іх вырабе, а таксама, незалежна ад тыпаразмераў і канфігурацыі маюць впускное і выпускное адтуліну. У большасці прылад, прадстаўленых у продажы, гэтыя адтуліны, дублююцца для магчымасці як верхняга, так і ніжняга падключэння.

У ходзе ўстаноўкі частка тэхналагічных адтулін застаецца незадзейнічанай. Для таго каб забяспечыць герметычнасць прылады, выкарыстоўваюцца спецыяльныя заглушкі, якія ўкручваюцца ў тэхналагічныя адтуліны.

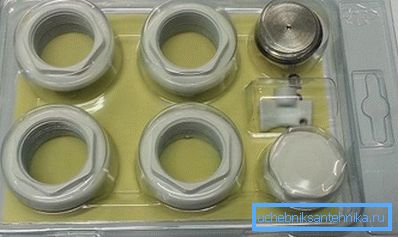

Арыгінальны мантажны камплект для радыятара 3 4

Штатная камплектацыя ацяпляльнага прыбора не абсталёўваецца патрабаванымі заглушкамі і фітынгамі (злучальнымі элементамі для стыкоўкі з трубаправодам). Таму спатрэбіцца ў дадатковым парадку набыць спецыяльны камплект для мантажу радыятараў.

Як правіла, гэтыя камплекты стандартныя і падыходзяць для бакавога або перакрыжаванае падключэння. Але, ёсць батарэі, разлічаныя на ніжнюю падводку впускной і выпускны трубы. У гэтым выпадку, акрамя асноўнага мантажнага камплекты, прыйдзецца дакупіць адмысловы вузел для далучэння да блізка пасаджаным патрубкам.

Яшчэ адной важнай асаблівасцю прылады ацяпляльных прыбораў з цыркулявалым цепланосбітам з'яўляецца магчымасць насценнай або падлогавай ўстаноўкі. І ў тым і ў іншым выпадку трэба набыць спецыяльныя мантажныя метызаў - кранштэйны, мадыфікацыі якіх мы разгледзім у апісанні правядзення мантажных работ.

Ўстаноўка чыгунных радыятараў

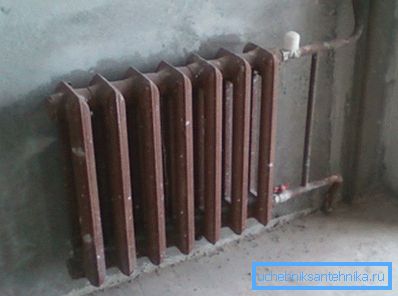

На фота чыгунная батарэя пасля заканчэння мантажу

Збудаванні з чыгуну - гэта аптымальнае рашэнне для ўстаноўкі ў цэнтралізаваных сістэмах і ў аўтаномных сістэмах гравітацыйнага тыпу, пабудаваных з ужываннем катлоў з вынасных пашыральным бачком. Схема мантажу радыятараў ацяплення, вырабленых з чыгуну, залежыць ад тыпу падводкі труб, па якіх будзе падавацца цепланосбіт і будзе сыходзіць вада, аддалая тэмпературу.

Разгледзім, якая інструкцыя ўстаноўкі самага распаўсюджанага «трехпальцевого» чыгуннага радыятара.

Трехпальцевым ён у народзе называецца, бо ў зазор паміж секцыямі змяшчаецца тры пальца.

  • На пачатковым этапе пазначаем месца дзе будзе праводзіцца ўстаноўка. Традыцыйна гэтым месцам з'яўляецца ўчастак пад акном. Выбар гэтага месца невыпадковы, бо дазваляе дамагчыся аптымальнай канвекцыі (цыркуляцыі цёплага і халоднага паветра) у рамках обогреваемого памяшкання. Абмяраюць падаконнік і вызначаем яго цэнтр. Далей мераем даўжыню прылады, якое трэба будзе ўсталяваць, вызначаем яго цэнтр і пазначаем даўжыню на сцяне, сумясціўшы цэнтры.
  • Чэрці гарызантальную лінію, якая будзе адпавядаць верхняй лініі батарэі. Гэтая лінія павінна размяшчацца строга гарызантальна, што можна вызначыць з дапамогай вадзяніка ўзроўня.

Важна: Калі батарэі будуць устаноўлены з нахілам, высокая верагоднасць адукацыі паветраных коркаў у асобных секцыях.

  • Чэрці вертыкальныя лініі, якія будуць адпавядаць цэнтру зазораў паміж крайнімі секцыямі.

Як правіла, для ўстаноўкі прылады дастаткова 4 кранштэйнаў - два знізу і два зверху. Але, калі сцяна старая або батарэя складаецца з 12 і больш секцый, замест стандартных 4 кропак мацавання можна прымяніць 6 кранштэйнаў. Прамежкавыя мацавання сваімі рукамі усталёўваем ў зазор паміж двума цэнтральнымі секцыямі.

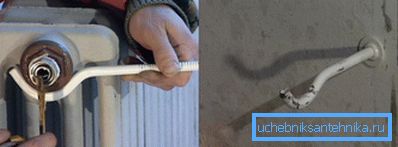

Прыклад ўстаноўкі кранштэйна
  • Выкарыстоўваючы штыревые кранштэйны цэнтр адтуліны пазначаем на 2-3 мм вышэй цэнтраў верхніх і ніжніх впускных адтулін.
  • Свідруем адтуліны свердзелам які адпавядае дыяметра (12 мм) на глыбіню пластыкавага ўшчыльняльніка.
  • Пластыкавыя ўшчыльняльнікі вставляем адтуліны і ўбіваем іх малатком, пакуль яны не ўстануць западліцо з паверхняй сцяны.
  • Укручваем кранштэйны.
  • Балгаркай абразаем трубы на патрэбную даўжыню.
  • Наважваем радыятар. Калі мантаж выкананы правільна, прылада ляжа на ўсе кранштэйны і не будзе пампавацца пры націску.
  • На наступным этапе выконваецца мантаж чыгунных радыятараў ацяплення да труб. У тэхналагічныя адтуліны, выкарыстоўваючы пакулле або ФУМ-стужку, Укручваем запорные механізмы, да якіх далучаем першапачаткова абрэзаныя на патрэбную даўжыню трубы. Для гэтага тарцы труб апрацоўваем плашчакамі, наразаючы разьбярства, крок і памеры якой адпавядаюць разьбе запорной арматуры.

Савет: Калі злучэнне зроблена з выкарыстаннем пакулля, промазываем верхнюю частку стыку алейнай фарбай. Пасля таго як фарба высахне, злучэнне будзе больш гідрафобным.

Пасля выканання ўстаноўкі, у сістэму заліваецца цепланосбіт і правяраецца ступень герметычнасці злучэнняў. Калі назіраюцца працёку або ацяпляльны прыбор усталяваны няправільна, можа спатрэбіцца дэмантаж чыгунных радыятараў ацяплення.

тыпы кранштэйнаў

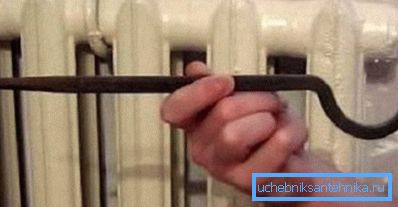

Традыцыйны забойны кранштэйны
  • Для чыгунных батарэй прымяняюцца рэгуляваныя сталёвыя мацавання, адліваныя чыгунныя трымальнікі, крепеж на сталёвай паласе і стапельной штыревой крепеж даўжынёй да 30 см.
  • Для алюмініевых і біметалічных батарэй можна выкарыстоўваць ўзмоцненыя сталёвыя мацавання або штыревые сталёвыя кранштэйны з дзюбелямі даўжынёй да 17 см.

Асаблівасці мантажу біметалічных і алюмініевых батарэй

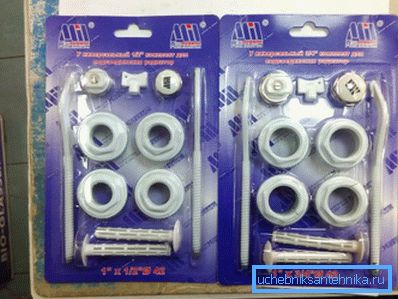

Мантажны камплект для радыятара ацяплення 3 4 ад альтэрнатыўных вытворцаў

Нароўні з чыгуннымі батарэямі, на рынку шырока прадстаўлены біметалічныя і суцэльна алюмініевыя мадыфікацыі. Разгледзім, як выконваецца мантаж радыятара ацяплення ў кватэры, пры ўмове, што ён зроблены з алюмінія або з алюмінія ў спалучэнні са сталлю.

Важна: Калі біметалічныя або алюмініевую батарэю трэба нарасціць ці наадварот пакараціць шляхам змены колькасці секцый, спатрэбіцца спецыяльны Радыятарны ключ. Гэты ключ па чарзе ўстаўляецца ў ніжняе і ў верхняе впускное адтуліну і дазваляе разабраць адзінае выраб на некалькі асобных частак або наадварот некалькі секцый сабраць разам.

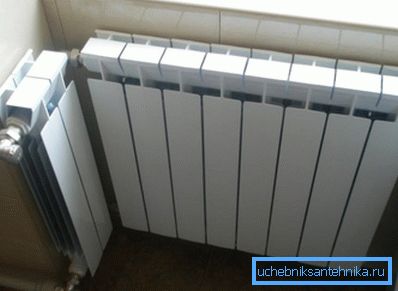

Прыклад нетрадыцыйнага мантажу алюмініевага радыятара

Пасля таго як патрэбную колькасць секцый сабрана разам, усталёўваем фітынгі. Для гэтых мэтаў выкарыстоўваем універсальны мантажны камплект для радыятараў, які складаецца з прахадных гаек і заглушак. Прахадныя гайкі ўкручваюць у тыя адтуліны куды будуць падведзеныя трубы, а заглушкі ўкручваць у пакінутыя два адтуліны.

Важна: Пры ўсталёўцы фітынгаў выкарыстоўваем ФУМ-стужку, якую намотваюць па гадзіннікавай стрэлцы. Калі выконваць намотку супраць гадзінны стрэлкі пры выкручваннем прахадной коркі ўшчыльняльнік сомнётся і не забяспечыць належнай герметычнасці.

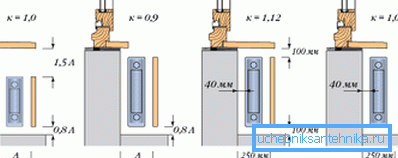

Схема адносіны магутнасці і размяшчэння батарэй

Разметка становішча прылады выконваецца таксама, як і пры мантажы чыгунных батарэй. Але ёсць адзін момант, які неабходна ўлічыць. Зазор паміж алюмініевымі секцыямі на парадак ужо, чым паміж чыгуннымі секцыямі, таму размяшчэнне кранштэйнаў трэба вызначыць з асаблівай дакладнасцю.

Калі падводка выконваецца з дапамогай металлопластовых труб, то спачатку наважваецца радыятар, а затым абразаюцца і падключаюцца трубы. Калі замест металапласт выкарыстоўваецца больш трывалы і даўгавечны поліпрапілен, спачатку выконваем абразанне і пайку труб, і толькі пасля гэтага ставім батарэю і выконваем падключэнне.

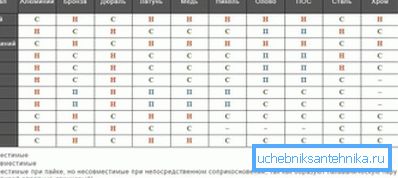

Табліца сумяшчальнасці металаў у ацяпляльнай сістэме

Важна: Некаторыя ацяпляльныя прыборы і трубы могуць быць несумяшчальныя, так як ўтвараюць гальванічную пару, што спрыяюць развіццю каразійных працэсаў. Напрыклад, не рэкамендуецца спалучэнне сталёвых труб і алюмінія. У той жа час поліпрапіленавыя трубы з'яўляюцца універсальным рашэннем для ўсіх тыпаў батарэй.

выснову

З усяго вышэйсказанага можна зрабіць наступную выснову. Для таго каб выканаць ўстаноўку або дэмантаж радыятара ацяплення неабавязкова быць прафесіяналам. Досыць акуратна зрабіць усё раней пералічаныя этапы, і вы напэўна даможацеся жаданага выніку.

Для таго каб выканаць мантаж радыятараў ацяплення было прасцей, рэкамендуем паглядзець відэа ў гэтым артыкуле.
