Мантаж сістэм ацяплення: этапы работ і пакрокавае

Мантаж сістэм ацяплення сваімі рукамі - няпростая задача, якая запатрабуе ад вас вызначаных ведаў і ўменняў. Мы разгледзім асноўныя этапы работ, якія прадугледжвае тэхналогія мантажу сістэмы ацяплення, каб вы змаглі самастойна справіцца з гэтай задачай.

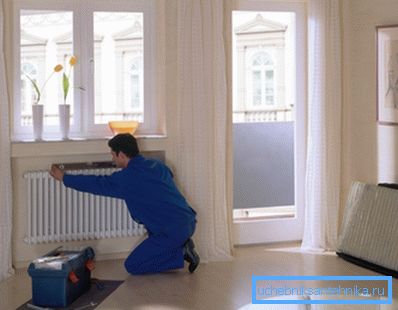

Мантаж ацяпляльных сістэм патрабуе ведаў і навыкаў.

падрыхтоўчы этап

Праектаванне і закупка матэрыялаў

Мантаж сістэмы ацяплення сваімі рукамі пачынаецца з праектавання.

Як і любая тэхнічная праца, збудаванне сістэмы ацяплення патрабуе абавязковага праектавання. Каб правільна разлічыць і падабраць ўсе элементы схемы, спатрэбіцца пэўная кваліфікацыя і веданне методыкі, таму лепш гэтую працу даручыць прафесіяналу.

Праектныя працы лепш даверыць кваліфікаванаму інжынеру.

Так ці інакш, у выніку вы павінны мець праект, які будзе змяшчаць:

  • Разлікі магутнасці абсталявання і ацяпляльных прыбораў;
  • Схемы і чарцяжы, уключаючы аксанаметрычныя і прынцыповыя схемы ацяплення, размяшчэнне камунікацый і магістраляў, памераў, дыяметраў і г.д .;
  • Спецыфікацыі ўсіх элементаў і дэталяў, муфт, фітынгаў, труб, радыятараў, кранаў і клапанаў;
  • Абгрунтавання выбару тыпу радыятараў, катла, помпы і іншага абсталявання;
  • Тлумачальную запіску па ўсіх відах работ;
  • Каштарыс з указаннем колькасці і тыпу неабходных дэталяў і матэрыялаў.

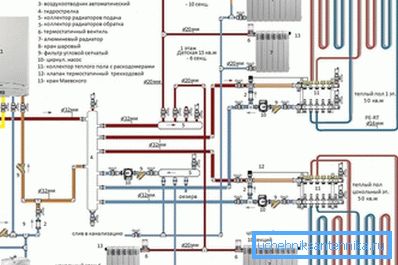

Праектная дакументацыя павінна адпавядаць БНіП на мантаж сістэмы ацяплення 3.05.01-85.

Звярніце ўвагу! У выніку мы павінны дакладна ўяўляць, дзе менавіта будуць размешчаны радыятары, дзе будуць знаходзіцца адтуліны для праходжання труб скрозь сцены, дзе будзе ўсталяваны кацёл і пашыральны бак, цыркуляцыйны помпа і іншыя элементы сістэмы.

На аснове спецыфікацыі складаецца каштарыс на закупку матэрыялаў і апаратуры. Затым неабходна выбраць найбольш адказнага прадаўца і даставіць усё неабходнае на аб'ект. Пры куплі варта ўважліва вывучаць маркіроўку і сертыфікаты адпаведнасці ўсіх тавараў, каб не набыць падробку або шлюб.

Для мантажных работ спатрэбіцца спецыяльны інструмент.

Таксама спатрэбіцца загадзя падрыхтаваць неабходную прыладу: набор для пайкі і рэзкі поліпрапіленавых труб, разводныя і гаечныя ключы, перфаратар, узровень, пакулле і пасту для разьбовых злучэнняў, помпа для апрасоўкі сістэмы, аловак і іншыя дапаможныя прыстасаванні.

  Звярніце ўвагу! Калі неабходная замена, тады на падрыхтоўчым этапе вырабляецца дэмантаж сістэмы ацяплення, якая была ўсталяваная раней.

Разметка і мантаж мацаванняў

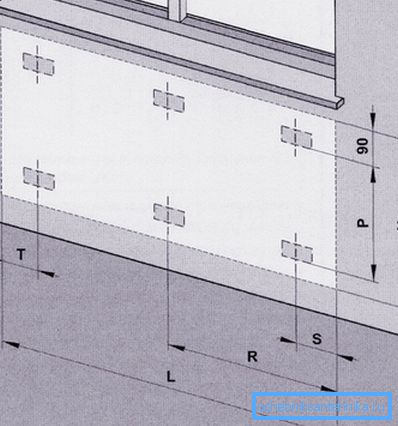

Правільная разметка палягчае працу.

На падставе наяўнай у нас схемы неабходна вырабіць разметку. Перш за ўсё неабходна знайсці месца праходжання труб скрозь сцяну і адзначыць іх алоўкам. Далей ад гэтых адзнак праводзім вертыкальныя і гарызантальныя лініі, уздоўж якіх будуць праходзіць магістралі ў адпаведнасці з чарцяжом:

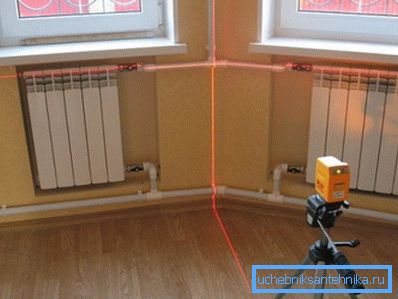

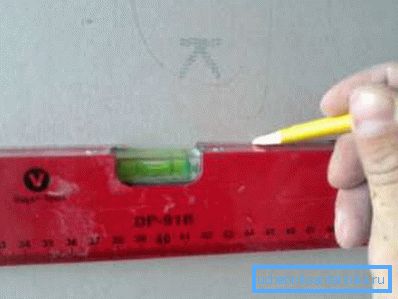

Пазначаем лініі праходжання трубаправода.

Затым бярэм мантажныя кліпсы і мацуем ўздоўж адзначаных ліній з крокам прыкладна 50 см. Мацаванне можна ажыццявіць з дапамогай дзюбеляў, калі сцены цагляныя ці бетонныя, а таксама з дапамогай саморезов, калі сцены драўляныя.

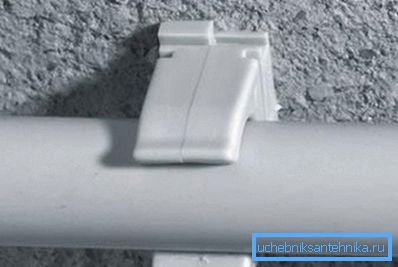

На фота паказана кліпса з трубой.

Пасля гэтага пазначаем месца мацавання радыятараў. Яны павінны быць устаноўлены пад вокнамі на адлегласці 10 см ад падваконніка і 10 - 15 см ад падлогі. Пажадана, каб прыбор знаходзіўся пасярэдзіне вокны.

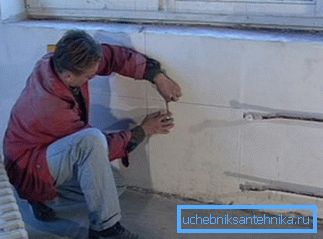

Сочым, каб батарэя стаяла строга гарызантальна.

Нарэшце, па разметцы вызначаем месцы мацавання кранштэйнаў для ўстаноўкі канвектараў і вырабляем іх мантаж з дапамогай дзюбеляў. Для каркасных сцен і сцен з гіпсокартона неабходна выкарыстоўваць спецыяльную крапежную арматуру.

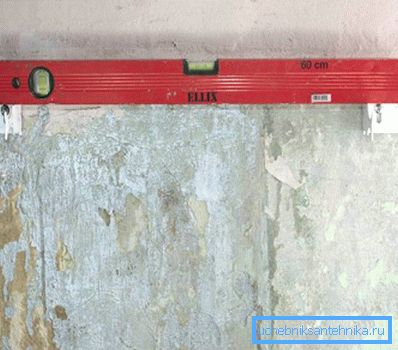

Усталёўваем кранштэйны для батарэі.

  Звярніце ўвагу! Мантаж ацяпляльнай сістэмы патрабуе дакладнага размяшчэння ўсіх мацаванняў і дакладнага адпаведнасці чарцяжы. Таксама важна выконваць гарызанталь і вэртыкаль па ўзроўні.

праходжанне адтулін

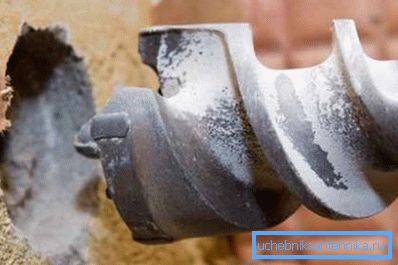

Бетонныя сцены лепш свідраваць адмысловым свідрам або алмазным інструментам.

Для праходжання адтулін у бетонных сценах выкарыстоўваюць магутныя перфаратары з адмысловымі бурамі па бетоне. Найболей пераважныя алмазныя каронкі і буры з победитовыми наканечнікамі. Адтуліны павінны быць максімальна роўнымі і перпендыкулярнымі да плоскасці сцяны.

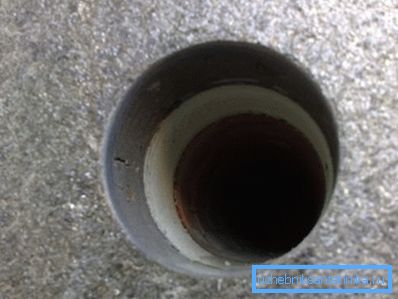

Алмазнай бурэнне дае найбольш роўныя адтуліны.

Калі сцены драўляныя, тады можна выкарыстаць звычайную дрыль са свердзеламі па дрэве. Найбольш эфектыўныя такія свердзела:

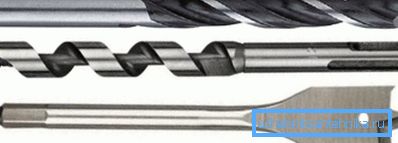

Інструмент для свідравання драўніны.

Найбольш складана рэзаць перакрыцця. Для гэтага можна выкарыстоўваць магутны перфаратар ў ўдарным рэжыме або каронку з алмазнай абзой, прычым каронка нашмат лепш:

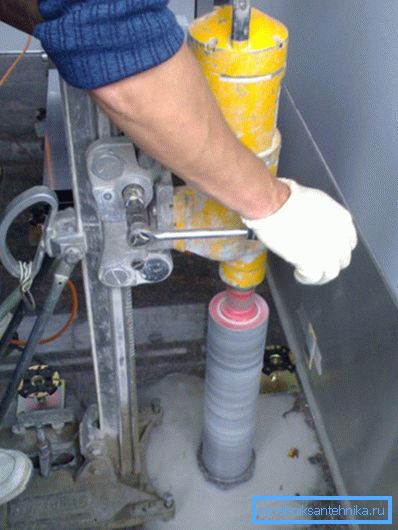

Ўстаноўка для алмазнага свідравання бетону.

Звярніце ўвагу! Кошт добрай прылады вельмі высокая, таму лепш ўзяць яго ў арэнду. Гэта можна зрабіць у любым буйным супермаркеце.

ўстаноўка радыятараў

Радыятары варта ставіць максімальна адказна.

Мы ўжо выканалі разметку і мантаж кранштэйнаў для мацавання батарэй. Цяпер прыступім да іх зборцы і ўсталёўцы.

Перш за ўсё неабходна выкруціць футорки (заглушкі) і падрыхтаваць радыятарнага краны. Лепш выкарыстоўваць поліпрапіленавыя краны, якія часта ідуць у камплекце да радыятара.

Радыятарны кран з поліпрапілена.

Разьбовае злучэнне варта вышмараваць пастай Unipak і абматаць пакуллем. Некаторыя сантэхнікі выкарыстоўваюць ФУМ-стужку, але пакулле з пастай надзейней. Наносім багаты пласт на разьбярства і па яе ходу намотваецца валакна ільняной пакулля.

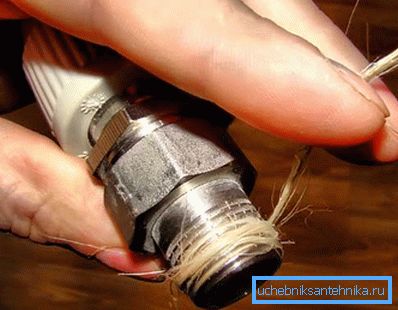

Змазваем разьбу высокатэмпературнай пастай «Унипак» і намотваецца пакулле.

Затым апранаем прыцемках накладную гайку радыятарнага крана і накручвае спачатку рукамі, потым да ўпора развадным ключом. Ставім яшчэ адзін кран, потым клапан Маеўскага, а апошняе адтуліну закрываем заглушкай.

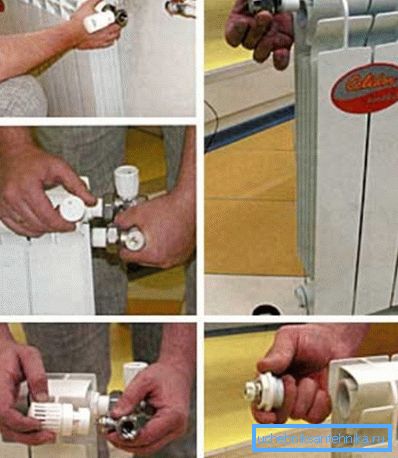

Укручваем краны, клапан Маеўскага і заглушку.

Звярніце ўвагу! Неабходна ўзгадніць становішча кранаў са схемай падлучэння прыбора: яна можа быць ніжняй, бакавы або дыяганальнай.

У выпадку, калі ў нас Ленінградская однотрубная сістэма, выконваем абвязку байпас. Для гэтага варта прылітаваць адрэзкі трубы і злучыць іх больш тонкім патрубком:

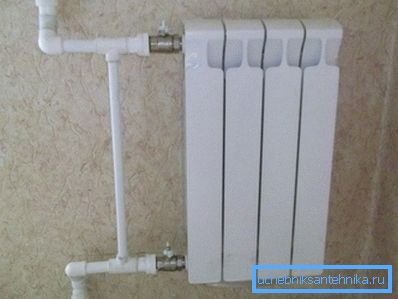

Абвязка радыятара пры однотрубной сістэме.

Спачатку мантуем перахаднікі на поліпрапілен (калі патрэбныя), затым ставім пераходнай трайнік з D20 на D16 з аднаго боку, потым патрубок, потым трайнік з процілеглага боку. Абвязка гатовая.

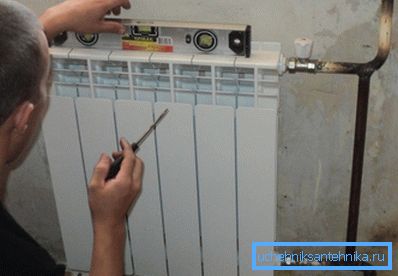

Кантралюем дакладнасць работ узроўнем.

Нарэшце, усталёўваем прыбор на кранштэйны і фіксуем. Правяраем роўнасць ўстаноўкі будаўнічым узроўнем.

пайка труб

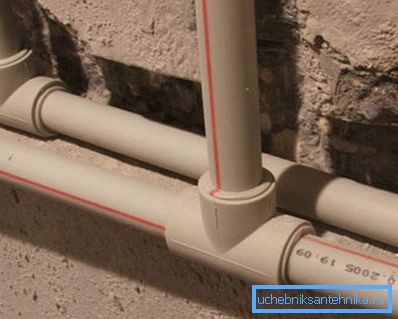

Вучымся збіраць трубаправод з поліпрапілена.

Інструкцыя па тым, як правільна змантаваць сістэму ацяплення з поліпрапілена, досыць простая. Але нам спатрэбіцца набор інструмента для зваркі пластыкавых труб, які ў горадзе Міас таксама можна арандаваць.

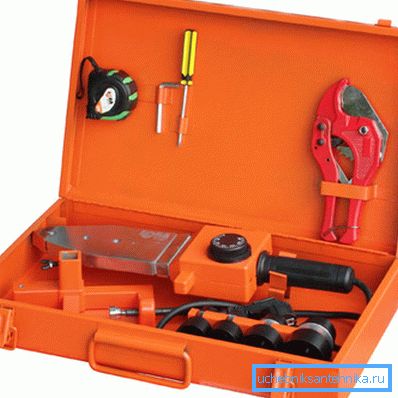

У камплект уваходзіць паяльнік, трубарэз, Тефлоновый асадкі і фаскосниматель.

Такім чынам, прыступім:

  1. Выконваем нарэзку трубы згодна чарцяжы з дапамогай трубарэза;

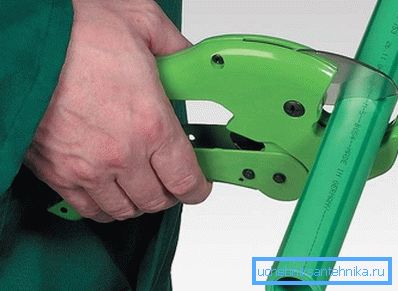

Выконваем нарэзку.
  1. На канцах трубы неабходна зняць фаску з нахілам у 15 градусаў на глыбіню 2 - 3 мм. Гэта лепш рабіць фаскоснимателем;

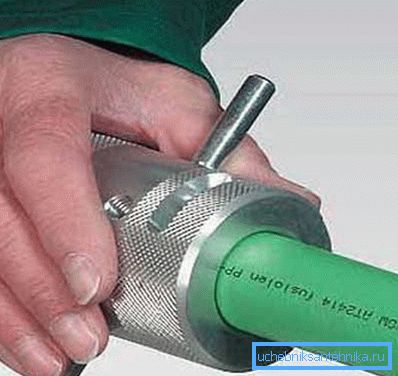

Зачышчаем і здымаем фаску.
  1. Усталёўваем паяльнік на падстаўку і выстаўляем тэмпературу 260 градусаў. Затым апранаем фітынг на Дорн, а канец трубы устаўляемы ў гільзу. Націскалі з двух бакоў да таго часу, пакуль дэталі не ўпруцца ў борцікі;

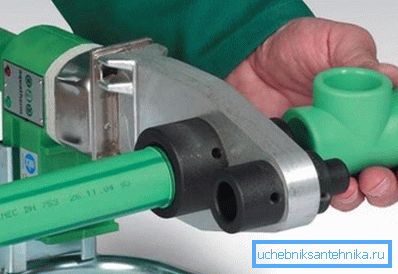

Апранаем дэталі на Тефлоновый асадкі паяльніка.
  1. Нагрэў доўжыцца каля пяці секунд, у інструкцыі да паяльнік павінна быць схема нагрэву ў залежнасці ад дыяметра. Пасля нагрэву здымаем дэталі і злучаем да поўнага ўваходжання трубы ў муфту;

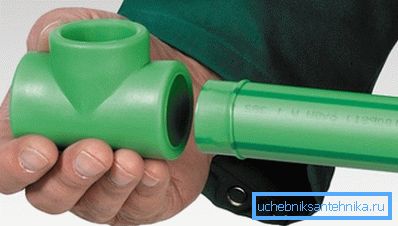

Злучаем дэталі.
  1. Трымаем дэталі нерухома, не круціцца. Досыць вытрымаць іх прыкладна 30 секунд да поўнага схоплівання;

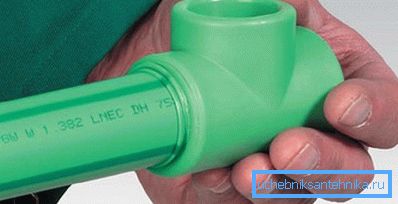

Чакаем, пакуль матэрыял застыгне.
  1. Збіраем асобныя ўчасткі на стале, затым злучаем іх на вазе ў месцах ўваходу ў сцяну і ля радыятараў.

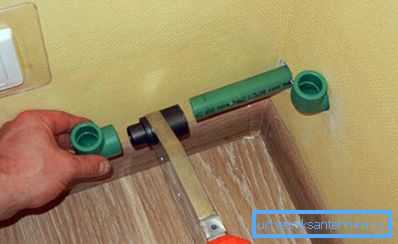

Выконваем пайку на вазе.

Звярніце ўвагу! Лепш спачатку патрэніравацца на абрэзках, каб набыць некаторую спрыт і ўпэўненасць у дзеяннях, так як злучэння неразборные.

У канцы трубы падключаюцца да катла, на обратку усталёўваецца цыркуляцыйны помпа. Затым выконваецца апрасоўка сістэмы спецыяльным помпай. Больш падрабязна пра гэта можна прачытаць у артыкулах на нашым сайце.

выснову

Калі дагавор на мантаж сістэмы ацяплення здаецца вам занадта дарагім, вы цалкам можаце справіцца з гэтай задачай самі. У гэтым вам дапаможа наша кіраўніцтва і відэа.
