Мантаж труб ацяплення па ўсіх правілах

Арганізацыя ацяплення ў доме толькі на першы погляд здаецца складанай задачай, з якой можа справіцца толькі спецыяліст. На самай жа справе, нават калі мантаж труб ацяплення будзе выконваць маладасведчаны чалавек, то пры выкананні ўсіх правіл на выхадзе атрымаецца даўгавечная і стабільная сістэма.

нарматыўныя патрабаванні

Пры праектаванні ацяплення варта кіравацца рэкамендацыямі 2-х нарматываў:

• БНіП 41-01-2003 - гэты дакумент змяшчае рэкамендацыі па размяшчэнні ацяпляльных прыбораў з пункту гледжання пажарнай бяспекі. Таксама змяшчае патрабаванні санітарнай і экалагічнай бяспекі;
• БНіП 2.04.05-91 - асноўны ўпор зроблены на забеспячэнні пажарабяспекі.

Ўладальнікам прыватных дамоў з аўтаномным ацяпленнем яшчэ на этапе планавання трэба звярнуць увагу на магутнасць катла. Пажадана, каб сістэма была абсталявана аўтаматычным рэгуляваннем, якое будзе зніжаць / павышаць тэмпературу цепланосбіта ў залежнасці ад тэмпературы ў памяшканні.

Звярніце ўвагу! Калі аўтаматычнае рэгуляванне не прадугледжана, то непажадана, каб агульная магутнасць перавышала 50 кВт. Гэта можа прывесці да пашкоджання трубаправода.

Вядома, мантаж сістэмы ацяплення з поліпрапіленавых труб у кожным канкрэтным выпадку адрозніваецца, але можна вылучыць і шэраг агульных рэкамендацый:

• хаваць трубаправод у сценах не рэкамендуецца, калі тэрмін іх службы менш за 40 гадоў;
• каб цепланосбіт не застойвалася ў батарэі, яе не рэкамендуецца нахіляць больш, чым на 1?;

• трубаправод рэкамендуецца размяшчаць з ухілам, які падводзіць ўчастак павінен мець ухіл у бок катла, адводзіць - наадварот. Гэта неабходна для выдалення лішняга паветра з ацяпляльнага контуру;

• даўжыня радыятара ў жылых памяшканнях павінна складаць прыкладна 50-75% ад даўжыні праёму, у якім ён устаноўлены;

• калі награвальнік ўбудаваны ў перакрыцці, то ўсталёўваюцца абмежаванні па тэмпературы паверхні. Так, калі выкарыстоўваецца цёплы падлогу і ў пакоі ўвесь час знаходзяцца людзі, то тэмпература полу не павінна перавышаць 25? С, калі знаходжанне людзей носіць толькі перыядычны характар, то верхняя мяжа складае ўжо 30? С. (Гл. Таксама артыкул Цёплы падлогу з поліпрапіленавых труб: асаблівасці.)

Мантаж ацяплення паэтапна

Для дасягнення патрэбнай даўгавечнасці трэба не толькі правільна выканаць усе працы, на надзейнасць ўплывае яшчэ і тое, якімі трубамі зрабіць мантаж ацяплення. Тып цепланосбіта таксама моцна ўплывае на тэрмін службы, у жылых дамах часцей за ўсё выкарыстоўваецца вада, але калі ўмовы працы досыць жорсткія, у яе могуць уводзіцца дабаўкі, якія ўплываюць на пластык.

Выбар схемы ацяплення

На гэтым этапе трэба вырашыць, як менавіта цепланосбіт будзе цыркуляваць па хаце. Трэба разумець, што рашэнне паўплывае не толькі на мікраклімат у хаце, але і можа істотна скарэктаваць выдаткі.

Што тычыцца схем разводкі труб ацяплення, то вылучыць можна 3 даволі папулярныя схемы:

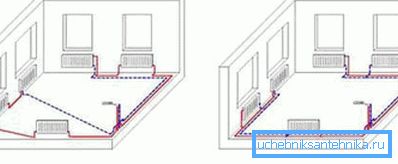

• однотрубная - для спрашчэння яе можна прадставіць у выглядзе кольца, у якое урэзаныя радыятары. Цепланосбіт, трапляючы ў гэты контур паслядоўна праходзіць праз кожную з батарэй, адсюль вынікае і галоўны недахоп - кожны наступны радыятар выпраменьвае менш цеплавой энергіі. Затое кошт работ мантажу ацяплення з поліпрапіленавых труб па такой схеме мінімальная;

Звярніце ўвагу! Пры арганізацыі ацяплення ў вялікім памяшканні, крайнія радыятары будуць ледзь цёплымі. Так што парэкамендаваць яго можна хіба што для невялікіх дамоў.

• двухтрубная - арганізуецца 2 контуру, адзін падводзіць гарачую ваду да батарэі, другога - адводзіць астуджаны цепланосбіт і накіроўвае яго да катла;

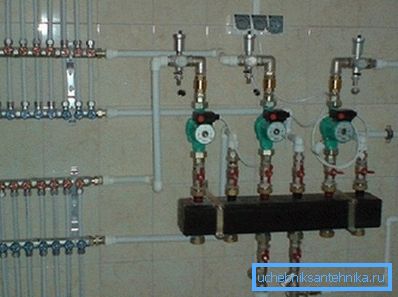

• коллекторная схема - вада з стояка трапляе ў калектар, з якога да кожнага радыятару накіроўваецца па 2 трубы (адна падае цепланосбіт, іншая яго адводзіць). Галоўным недахопам можна лічыць нашмат большую даўжыню трубаправода, адпаведна расце і кошт.

Акрамя гэтага, схемы мантажу ацяплення з поліпрапіленавых труб можна падзяліць на сістэмы з верхнім і ніжнім разлівам.

Галоўнае адрозненне паміж імі складаецца ў арганізацыі падачы цепланосбіта:

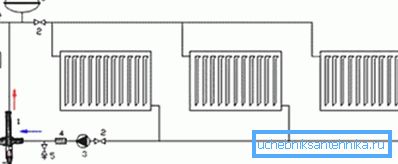

• сістэмы з верхнім разліву падаюць цепланосбіт па стаяку ўверх, а потым праз другарадныя стаякі ён разводзіцца да радыятараў;

• у сістэмах з ніжнім разліву галоўны стояк адсутнічае. Які падае трубаправод выкладзены ўнізе, а ад яе стаякі разводзяць цепланосбіт да радыятараў, то ёсць буйны (галоўны) стояк адсутнічае.

падбор трубаправода

Адным з самых распаўсюджаных дэфектаў трубаправодаў можна лічыць ўздуцці ў месцах злучэнняў і, як следства гэтага, працёку. Усяго гэтага можна пазбегнуць пісьменна падабраўшы трубы.

Калі вырашаецца пытанне, якімі трубамі зрабіць мантаж ацяплення, звярнуць увагу трэба на маркіроўку. Так, маркіроўка ПН10 азначае, што труба вытрымае ціск да 10 атмасфер (таўшчыня сценкі да 8 мм), але выкарыстоўваць яе можна толькі для халоднага вадаправода.

Іншыя маркіроўкі, напрыклад, ПН16, ПН20 могуць вытрымаць тэмпературу вады да 80-85? С. Тым не менш і іх нельга лічыць аптымальным выбарам для ацяпляльнай сістэмы. У выпадку працёку рамонт трубы ацяплення без зваркі будзе складана выканаць.

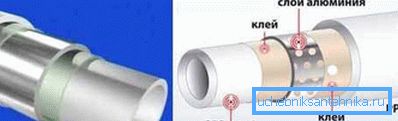

Галоўная прычына гэтага складаецца ў празмерным пашырэнні матэрыялу пры нагрэве. Пасля пачатку цыркуляцыі цепланосбіта трубаправод проста дэфармуецца. Менавіта таму для ацяпляльных сістэм выкарыстоўваецца трубаправод, армаваны альбо алюмініевай фальгой, альбо шкловалакном.

Асноўнае адрозненне такога трубаправода складаецца ў канструкцыі сценкі, якая складаецца з 5 слаёў. У астатнім характарыстыкі падобныя - дапушчальнае ціск дасягае 25 атмасфер, а тэмпература цепланосбіта - да 90? С.

Асаблівасці мантажу ацяпляльнай сістэмы

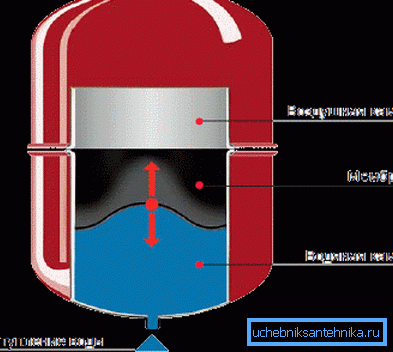

Уласна, мантаж ацяплення з поліпрапіленавых труб сваімі рукамі заключаецца ў тым, што ў адпаведнасці з складзенай схемай мантуюцца радыятары і пракладваецца трубаправод. Пры гэтым трэба не забыцца пра шырока бачке і помпе.

У агульным выглядзе інструкцыя па мантажы выглядае наступным чынам:

• які падае трубаправод выводзіцца з катла і даводзіцца да пашыральнага бачка;

• затым ад бака трубаправод накіроўваецца да радыятараў;
• помпа можа размяшчацца як на ўваходзе, так і на выхадзе з катла;

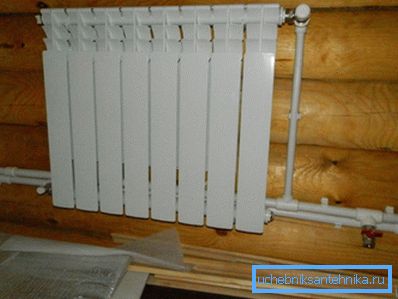

• пасля мантажу падае, мантуецца адводзіць трубаправод (паралельна які падае);

• для таго каб замкнуць контур, які адводзіць труба ўразаецца ў кацёл.

Пра кошт ацяпляльнай сістэмы

Можна пайсці двума шляхамі:

• не лічачыся з выдаткамі, замовіць у спецыялізаванай кампаніі выкананне ўсіх работ пад ключ;
• зрабіць усё сваімі рукамі, заплаціўшы пры гэтым толькі за матэрыял.

Перавагай першага падыходу можна назваць якасць і хуткасць выканання работ. Акрамя таго, самавітыя фірмы падаюць яшчэ і бясплатнае гарантыйнае абслугоўванне сістэмы. Зрэшты, высокі кошт работ можа адштурхнуць. У табліцы прыведзена прыкладны кошт некаторых відаў работ:

Цэны складана назваць дэмакратычнымі. Калі ж работы выканаць самому, то прыкладны кошт расходных матэрыялаў і будзе адказам на пытанне, колькі каштуе мантаж ацяплення з поліпрапіленавых труб.

падвядзенне вынікаў

Разабраўшы паэтапна мантаж сістэмы ацяплення, становіцца відавочным, што гэта не такая ўжо складаная задача. У кароткі тэрмін з ёй цалкам можа справіцца 1-2 дарослых чалавека. Узнагародай стане не толькі задавальненне ад праведзенай працы, але і немалая эканомія фінансаў.

На відэа ў гэтым артыкуле разгледжаны прыклад двухтрубной ацяпляльнай сістэмы.
