Мантаж трубаправодаў: як пісьменна спраектаваць і сабраць
Трубаправоды з'яўляюцца асноўным элементам большасці інжынерных камунікацый. Да іх заўсёды прад'яўляюцца павышаныя патрабаванні па праектаванню, зборцы і эксплуатацыі. Асабліва складзены і адказны мантаж трубаправодаў тэхналагічных, бо па іх могуць дастаўляцца небяспечныя таксічныя, выбуховыя або гаручыя рэчывы.

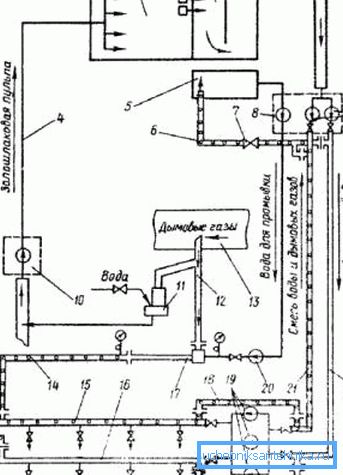

праектаванне сістэм
- праектаванне сетак - гэта выбар тыпу труб, арматуры і фітынгаў, ажыццяўленне гідраўлічнага разліку, абранне метаду кладкі і аптымальных умоў эксплуатацыі сістэмы.
- Трубы падбіраюцца, зыходзячы з умоў службы трубаправода: Тэмпературы, ціску, патрэбнага тэрміну эксплуатацыі, ступені агрэсіўнасці працоўнага асяроддзя.
Звярніце ўвагу! Асабліва важны гідраўлічны разлік трубаправодаў. Ён вызначае страту напору пры пераадоленні супраціваў, якія ўзнікаюць у трубах на іх стыках, на участках паваротаў і пераходаў перасеку сеткі.
- Увогуле ж, праектаванне трубаправодаў - гэта стварэнне тэхнічных дакументаў: ТЭА (тэхніка-эканамічнага абгрунтавання), каштарысаў, разлікаў, макетаў, чарцяжоў, тлумачальных запісак і пр.
- Методыка праектавання інжынерных сетак строга рэгламентуе ўтрыманне і паслядоўнасць яго стадый у адпаведнасці з Адзінай Сістэмай канструктарскай дакументацыі.
Мантаж неметалічных сетак
Зборка неметалічных сістэм валодае некаторымі асаблівасцямі, вынікаючымі з характарыстык прымяняюцца матэрыялаў.
- Поліэтыленавыя, поліпрапіленавыя, ПВХ і фторопластовые сеткі ўкладваюць з гатовых вузлоў і элементаў.
- Пры ўсталёўцы ПЭ і вінілавых труб варта сачыць за надзейнай фіксацыяй арматуры да падставы, захаваннем кроку паміж крапяжом і вытрымліваннем прамежкаў ад гарачых тыпаў камунікацый.
- Каб трубы, транспартуюць рэчывы з тэмпературай больш +40 °, не пашкоджваліся і ня правісае, іх варта мацаваць гарызантальна па ўсёй даўжыні сеткі. Робіцца гэта пры дапамозе жолабаў і латкоў з металічных куткоў.
- Для сістэм з рабочай асяроддзем менш +40 градусаў можна ўжываць сталёвыя альбо пластыкавыя падвескі і крапежныя клямары, шчыльна абліпальныя трубы.
- Пры кладцы труб гарызантальна крепеж ставяць з крокам: не больш як 150 см для сеткі, якая мае ўмоўны праход да 50 мм і не больш за 300 см для аналагаў больш за 50 мм.
- Пры вертыкальнай зборцы элементаў, якія маюць даўжыню больш за 200 см, каб пазбегнуць ўсаджвання іх пад сваёй масай і вагой асяроддзя, крепеж мантуюць прама пад фасонным раструбам.
- Інструкцыя заўважае, што калі сетка праходзіць праз перакрыцці, сцены, падмуркі і пр. Канструкцыі, на гэтых участках варта ставіць сталёвыя патроны, якія маюць скругленыя канцы.
- Прастору між гільзай і трубой варта забіць мяккім ўшчыльняльнікам.
- Прамежак паміж палімерным і гарачым трубаправодамі не павінен быць менш за 10 см.
- Калі сетка ў ходзе эксплуатацыі можа быць пашкоджана, яе варта абараняць драўлянай альбо металічнай (суцэльны альбо сеткаватай) агароджай.
- Калі сістэма транспартуе сераду, якая мае тэмпературу + 60 / + 90 градусаў, яе варта пракласці ў кажусе з металічных труб.
- Падземная кладка пластыкавых трубаправодаў павінна рабіцца ў латках, каналах і траншэях.
Ўладкаванне тэхналагічных камунікацый
Тэхналагічныя сеткі дзеляцца на:
- якія працуюць пад высокім, сярэднім і нізкім вакуумам;
- безнапорныя аналагі;
- пад нізкім ціскам (да 10 Мпа);
- напорныя сістэмы - пад ціскам звыш 10 Мпа.
Зыходзячы з тэмпературы эксплуатацыі, адрозніваюць трубаправоды:
- халодныя, якія працуюць з адмоўнымі тэмпературамі рэчываў;
- нармальныя аналагі - тэмпература транспартуюцца асяроддзяў 0/100 °;
- гарачыя сеткі - рэчывы нагрэтыя да 100/300 °;
- перагрэтыя - серада мае больш 300 °.
Праектаванне тэхналагічных трубаправодаў і іх мантаж варта выконваць у адпаведнасці са БНіП Ш-Г №9 / 62. Дакумент вызначае ажыццяўленне і прыёмку зборкі тэхналагічных сетак, эксплуатаваных пры ціску (абсалютным) ад 30 мм рт. арт. да 700 кгс на см2.
Важна выконваць і палажэнні БНіП №3.05.05 / 84 «Тэхналагічнае абсталяванне і трубаправоды».
Папярэднія ўмовы для работ
Матэрыялам сістэм могуць служыць:
- легаваныя і вугляродзістыя сталі;
- каляровыя сплавы і металы;
- чыгун;
- розныя віды пластыкаў;
- асаблівую шкло.
Звярніце ўвагу! Большая частка тэхнічных трубаправодаў ўкладваецца на сціснутых участках, на розных вышынях, у шматпавярховых будынках, на эстакадах, адкрытых плошчах, у тунэлях, латках. Таму унутрыцэхавым сеткі маюць вялікі лік выкарыстоўваюцца памераў, элементаў, мацаванняў, запорной і рэгулюе арматуры.
Ніжэй табліца колькасці фітынгаў і дадатковых элементаў, патрэбных для такіх сетак.
выраб | % Да масы труб | Лік у штуках на 100 метраў труб |
фланцы | 5.47 | 25 |
адводы | 3.72 | 23 |
траякі | 1.84 | 8 |
пераходы | 0.34 | 0.6 |
заглушкі | 0.15 | 0.3 |
Падвескі і апоры | 2.41 | 12 |
арматура | 27 | 10 |
Каб укамплектаваць сваімі рукамі унутрыцэхавым сістэму, варта дадаць да 42% ад масы труб розных фітынгаў, мацаванняў і арматуры. Складаная канструкцыя тэхнічных сетак прыводзіць да таго, што даводзіцца ажыццяўляць вялікі лік Стыкаванне элементаў сеткі: на 100 м збудаванні 60/80 зварных швоў.
Калі выкарыстоўваць пры зборцы гатовыя секцыі, элементы і вузлы, вырабленыя ў трубозаготовительном цэху, гэта значна спросціць працу і ў 5/6 раз паменшыць колькасць зварачных аперацый. Панізіцца і кошт мантажу сеткі.
падрыхтоўчыя працы
Да зборкі трубаправода вырабляецца такая падрыхтоўка.
- Майстрам, прарабам, брыгадзірамі вывучаецца ППР і праект.
- Прымаюцца вузлы, дэталі і элементы сістэмы. Старанна правяраецца іх адпаведнасць самому праекту і тэхнічным умовам.
- Вызначаецца ўзровень гатоўнасці будынкаў, канструкцый, збудаванняў пад зборку, ствараюцца спадарожныя акты. Асабліва пільна вывучаецца захаванне праектных пазнак для мацавання сеткі.
- Прымаюцца абсталяванне і прыстасаванні для работ, правяраецца правільнасць іх пастаноўкі і адпаведнасць працоўных чарцяжах.
- Падрыхтоўваюцца і ўладкоўваюцца плошчы для Узбуйняць зборкі, падмосткі і пр. Прыстасаванні для работ на вышыні. Падводзіцца электрасілкаванне для зварных пастоў, інструментаў, лябёдак, асвятлення месца работ.
- Брыгадам выпісваюцца ўборы на працы і ствараюцца ўмовы для мантажу, згодна тэхніцы бяспекі і нормам аховы працы.
тэхналогія зборкі
Мантаж трубаправода з сталёвых труб для тэхнічных рэчываў складаецца з такіх этапаў.
- Разметка трасы сеткі.
- Ўстаноўка падвесак і апор.
- Укрупнительная зборка блокаў, секцый і вузлоў.
- Кладка, зборка, зварка труб.
- Мантаж арматуры, кампенсатараў, прылад аўтаматыкі і кантролю.
- Выпрабаванне сістэмы.
- Здача яе заказчыку.
Мантаж гарачых і халодных трубаправодаў з сталі для вады
Ўладкаванне такіх сістэм вырабляецца, зыходзячы з праектнай дакументацыі, тэхналагічных карт кладкі труб і палажэнняў:
- БНіП №305.03 / 85 «Цеплавыя камунікацыі»;
- БНіП №2.04.07 «Правілы ўладкавання і бяспекі працы трубаправодаў для гарачай вады і пары";
- БНіП III «Магістральныя віды трубаправодаў»
- Арганізацыйная падрыхтоўка і праектаванне цеплавых сістэм ажыццяўляецца, зыходзячы з БНіП №3.01.01 / 85.
этапы работ
Паслядоўнасць стадый залежыць ад спосабу кладкі сістэмы.
Тыпавыя этапы такія.
- Разбіўка трасы (у плане), зыходзячы з чарцяжа геалагічнай асновы і мантажнай схемы. Агляд разметкі прыёмнай камісіяй.
- Падрыхтоўка траншэйных каналаў і іх капанні па глыбіні і шырыні (з улікам падушкі з пяску). Па меры патрэбы, умацаванне іх сценак, зверка глыбіні па гео-адзнак. Складанне адпаведнага акта.
- Кладка труб, фітынгаў і пр. Камплектуючых.
- Праверка цэласнасці кабеляў для сістэм кантролю.
- Мантаж апор.
- Зборка трубаправода і зварка яго стыкаў.
- Гідраўлічная альбо радиографическая праверка зварачных швоў. Складанне выпрабавальных актаў.
- Злучэнне кантрольных кабеляў на участках стыкаў.
- Гідра- і цеплаізаляцыя труб.
- Складанне акта схаваных работ.
- Абсыпкай сістэмы пяшчаным пластом, адваротнае засынанне равоў (акрамя участкаў мантажу стартавых кампенсатараў), утрамбовка глебы.
- Здача аб'екта заказчыку.
Падрыхтоўка да мантажу
- Перад мантажом ўжо цеплаізаляваныя трубы, дэталі і злучальныя элементы варта прыдзірліва агледзець для выяўлення сколаў, расколін, ракавін, праколаў і іншых механічных пашкоджанняў.
- Калі будуць выяўлены гэтыя дэфекты, іх варта заладзіць з дапамогай зваркі альбо наклаўшы колцавыя латкі зь термоусаживаемого тыпу стужкі.
- Трубы і фітынгі і дэталі сістэмы варта раскласці на дні альбо краі траншэй пры дапамозе аўтакрана альбо укладчыкі так, каб кабелі сістэмы АДК былі размешчаны гарызантальна.
Звярніце ўвагу! Апускаць у роў цеплаізаляваныя вырабы неабходна без рыўкоў, плаўна, не удараючы іх аб дно і сценкі траншэі. Перад устаноўкай элементаў, варта абавязкова пракантраляваць цэласнасць індыкатараў-правадыроў прылады АДК, а таксама змераў супраціў між сталёвай трубой і імі.
- Трубы, якія мантуюцца на падмурку з пяску, не павінны упірацца ў цэглу, камяні і іншыя цвёрдыя прадметы. Іх неабходна прыбіраць, а атрыманыя калдобіны заравнивать пяском.

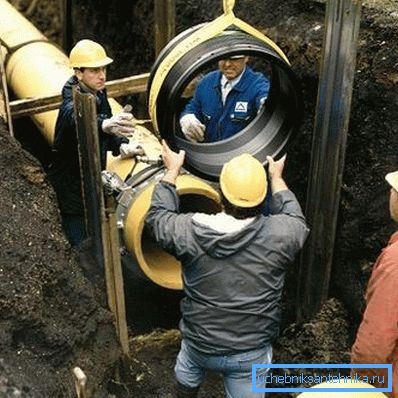

Зборка вадаправоднай сеткі
- Мантаж стальных трубаправодаў ажыццяўляецца, як правіла, на дне рова. Аднак дазваляецца зварваць прамыя ўчасткі элементаў у секцыі на траншэйных Броўкі.
- Ўладкаванне сістэм, якія маюць цеплавую і гідраізаляцыю з пенаполіурэтану ў абалонцы з поліэтылену, варта вырабляць пры тэмпературы паветра навакольнага асяроддзя не менш -15 °.
- Рэжуцца сталёвыя трубы, калі гэта неабходна, пры дапамозе газавых гарэлак. Перад гэтым варта выдаліць цеплаізаляцыю ручным альбо механізаванай прыладай на плошчы вырабы шырынёй 40 сантыметраў (па 20 гл з кожнага з бакоў). Кантавыя месца ізаляцыі ў ходзе аперацыі хаваюцца вільготнай тканінай альбо экрануюцца жорсткімі матэрыяламі.
- Зварваць швы сістэмы і кантраляваць якасць трубавых злучэнняў неабходна, зыходзячы з нормаў, агучаных БНіП №3.05.03 / 85.
- Пры ажыццяўленні ўсіх зварачных прац варта надзейна абараніць пенаполіурэтану і гідраізаляцыйныя пласт, акрамя гэтага - канцы кабеляў без ізаляцыі, ад адлётаюць іскраў.
У табліцы ніжэй прадстаўлена адлегласць паміж апорамі трубаправода, у залежнасці ад тэмпературы вады ў сістэме.
Намінальны знешні дыяметр трубы, у міліметрах | Адлегласць, у міліметрах пры пэўнай тэмпературы асяроддзя | ||||||
+20 ° | +30 ° | +40 ° | +50 ° | +60 ° | +70 ° | +80 ° | |
16 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
20 | 600 | 600 | 600 | 600 | 550 | 500 | 500 |
25 | 750 | 750 | 700 | 700 | 650 | 600 | 550 |
32 | 900 | 900 | 800 | 800 | 750 | 700 | 650 |
40 | 1050 | 1000 | 900 | 900 | 850 | 800 | 750 |
50 | 1200 | 1200 | 1100 | 1100 | 1000 | 950 | 900 |
63 | 1400 | 1400 | 1300 | 1300 | 1150 | 1150 | 1000 |
75 | 1500 | 1500 | 1400 | 1400 | 1250 | 1150 | 1100 |
90 | 1600 | 1600 | 1500 | 1500 | 1400 | 1250 | 1200 |
выснову
Мантаж трубаправодаў з'яўляецца адказным комплексам аперацый. Ад яго правільнага правядзення залежыць надзейнасць і эфектыўнасць працы сістэмы, транспартыруе тыя ці іншыя рэчывы.
Азнаёмцеся з відэа ў гэтым артыкуле, якое змяшчае дадатковую інфармацыю.
