Мацаванне для радыятараў ацяплення: выбар, ўстаноўка і

Радыятарнага ацяпляльныя прыборы звычайна ставяцца пад вокнамі. Толькі часам праект прадугледжвае іншае іх месцазнаходжанне. Для фіксацыі абагравальнікаў ўжываецца насценнае небудзь падлогавае мацаванне для батарэй радыятараў ацяплення. На дадзены момант існуе мноства іх відаў.

Крепеж для ацяпляльных радыятараў вельмі разнастайны.

Выбар і ўстаноўка мацаванняў

Пры выбары фіксуюць элементаў варта арыентавацца на такія моманты:

  • матэрыял, з якога зроблены радыятары;
  • памеры батарэй;
  • матэрыял сцен;
  • габарыты вокнаў, іх колькасць і асаблівасці месцазнаходжання;
  • праект дызайну памяшкання.

Звярніце ўвагу! Інструкцыя заўважае, што чым ацяпляльны прыбор цяжэй, тым больш тоўстым павінен быць трымальнік. Матэрыялы радыятара і крапяжу павінны адзін аднаму адпавядаць.

Ацаніўшы пералічаныя вышэй аспекты, вы зможаце правільна абраць тып трымальнікаў і вызначыць патрэбнае іх колькасць.

Разлік крапяжу

Адлегласці, якія трэба вытрымліваць пры мантажы батарэй.

Пры ўсталёўцы пад вокнамі, вытрымліваюцца такія адлегласці:

  • ад падлог павінна быць не менш 8-12 см;
  • да сцен каля 3-5 см;
  • да падваконнікаў ня менш 6-10 см.

Пра тое, колькі мацаванняў трэба для радыятара ацяплення.

Іх колькасць залежыць ад даўжыні ацяпляльнага прыбора.

  1. Калі секцый мала - да 10 штук, наверсе ставяцца 2 трымальніка, унізе мантуецца яшчэ адзін.
  2. Калі батарэя складаецца з 10-14 элементаў, уверсе ўсталёўваюцца 3 мацавання, унізе 2.
  3. Пад кожныя наступныя 4-7 секцый батарэй чыгунных і 10 аналагаў алюмініевых і трубчастых сваімі рукамі дадаецца па адной апоры наверсе і ўнізе.

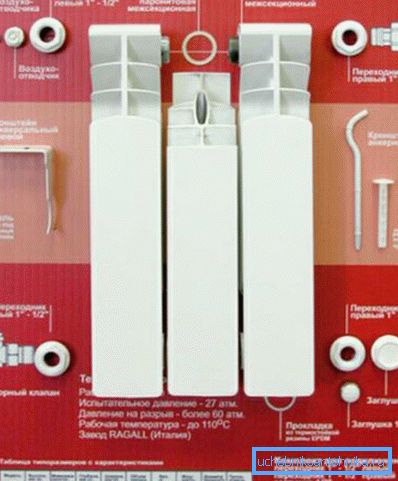

Кожнай дэталі адведзена сваё месца

Разметка пад мантаж трымальнікаў

Вельмі важнае пытанне, як размеціць мацавання пад радыятары.

  1. Аптымальны варыянт, калі абагравальнік размешчаны сапраўды пасярэдзіне вокны. Зыходзячы з гэтага, знайдзіце на сцяне цэнтр праёму і накрэсліце вертыкальную лінію.
  2. Далей існуюць 2 варыянты. Калі разводка ніжняя, накрэсліце гарызантальную лінію, якая адзначае верхнюю абзу батарэі. Пры мантажы радыятараў з бакавой подводкой важна размяшчэнне ацяпляльных труб. У дадзеным выпадку адкладзеце гарызантальную рысу, якая ідзе ад сілкавальнай (верхняй) трубы.
  3. Адмерайце прамежкі паміж трымальнікамі на батарэі. Адкладзеце іх, адносна акрэсленых ліній.

разнавіднасці трымальнікаў

Гакі на стальной планцы.

Парадак і правілы мантажу батарэй не залежныя ад іх выгляду, змяняецца толькі тып трымальнікаў.

Апоры для радыятараў з чыгуну

Мацавання для чыгунных радыятараў ацяплення самыя тоўстыя і цяжкія, бо гадамі павінны трымаць вялікую вагу. Гэтыя выгнутыя загваздкі або плоскія гакі вырабляюцца асобна або замацоўваюцца на стальной планцы па 2-3 штукі.

Вырабы ня фарбуюцца альбо на іх наносіцца белае (стандартнае) пакрыццё. На заказ можна выбраць іншы колер.

Найбольш распаўсюджана такое мацаванне для чыгунных радыятараў.

На фота - сталёвы штыревой трымальнік.
  1. Штыревые трымальнікі з адліванага чыгуну.
  2. Рэгуляваныя сталёвыя апоры. Яны даюць магчымасць змяняць прамежак між сцяной і радыятарам, адначасова подравнивая батарэю па гарызанталі і вышыні.
  3. Штыревые кранштэйны з сталі.
  4. Трымальнікі, згрупаваныя на металічнай паласе.

Звярніце ўвагу! Перад набыццём улічыце памеры апор. Яны вырабляюцца пад мацаванне секцый, якія маюць розную глыбіню. У любым выпадку, трымальнік павінен забяспечыць прамежак да сцен ня менш 30-50 мм.

Акрамя штыревых кранштэйнаў для батарэй з чыгуну вырабляюцца крукі. Камплектуюцца яны дзюбелямі. Мантуецца выраб так: прасвідроўваюць адтуліны, у якое забіваецца пластыкавы дзюбель. У яго ўкручваецца трымальнік, які мае на адным баку разьбу.

Кароткая інструкцыя ўстаноўкі кранштэйнаў.

Акрамя насценнай фіксацыі, існуе і падлогавая ўстаноўка чыгуну пры дапамозе ножак. Кошт іх залежыць ад таго, ці можа іх вышыня рэгулявацца ці не.

Адрозніваюцца і верхнія дугі, якія мацуюць секцыі на апоры. Робяцца яны з сталёвага дроту альбо маюць выгляд ланцугі з спалучаных рухома звёнаў. У любым выпадку фіксуюцца радыятары да ўпора балтамі і дугамі.

Крепеж для біметалічных і алюмініевых батарэй

Універсальны трымальнік для біметалаў і алюмінія.

Мацаванне для алюмініевых радыятараў і біметалаў падобна на аналагi для чыгуну, але робіцца з тонкага металу.

  1. Найбольш запатрабаваныя вуглавыя універсальныя трымальнікі для абедзвюх разнавіднасцяў прыбораў. Яны уверсе і ўнізе аснашчаны выманнямі для калектара. Дзякуючы гэтаму іх можна мацаваць і злева і справа.

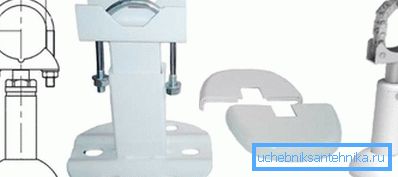

Падлогавыя стойкі.
  1. Ножак для біметалаў і алюмінія не вырабляюць. Затое выпускаюць стойкі, якія дазваляюць ажыццяўляць падлогавую ўстаноўку батарэй. Спачатку да паў прымацоўваецца такая апора, затым на яе ставіцца і мацуецца радыятар.

Выкарыстанне падлогавых стоек аптымальна, калі сцены не могуць трымаць дадатковы вагу. Напрыклад, абцяжарана мацаванне радыятараў да сэндвіч панэляў, шкле, ГКЛ.

Апоры для прыбораў з сталі

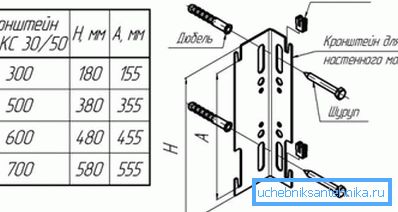

Стандартны крепеж для панэльнага радыятара.

Вядомыя два тыпу такіх прыбораў: панэльныя і трубчастыя аналагі.

Для іх патрэбныя розныя віды крапяжу.

  1. Да заднім сценак панэльных батарэй прыварваюцца адмысловыя клямкі. З іх дапамогай прыборы вешаюцца на кранштэйны. Такое мацаванне для сталёвых радыятараў ацяплення мае асаблівую форму, распрацаваную пад клямары.

Звярніце ўвагу! Пры мантажы панэльных прыбораў варта ўважліва адсочваць вертыкаль размяшчэння кранштэйнаў, бо 4-6 клямары павінны на крукі патрапіць сапраўды. Неабходна, каб сцяна была абсалютна гладкай і роўнай.

  1. Паколькі вага радыятара маленькі, будзе досыць яго зафіксаваць на клямарах зверху. Знізу можна паставіць апоры, яны яму зададуць гарызантальнае кірунак. Яны чапляюцца гакамі за клямары і толькі ўпіраюцца ў сценку.
  2. Для большай надзейнасці частка мацавання для сталёвых радыятараў, звернутая да сценкі, пашыраецца.

У ніжняй табліцы прыведзены памеры апісаных мацаванняў.

мадэль кранштэйна Даўжыня, у сантыметрах Вышыня агульная ў сантыметрах (Н) Адлегласць паміж ніжнім і верхнім гакам ў сантыметрах (А)
ЛК-КС / 30 30 18 15.5
ЛК-КС / 50 50 38 35.5
ЛК-КС / 60 60 48 45.5
ЛК-КС / 70 70 58 55.5

Існуюць і адмысловыя планкі для спрошчанага мантажу. Гэта металічныя паласы, якія маюць знізу і зверху пластыкавыя фіксатары. Пры такім спосабе фіксацыі клямары на радыятары не патрэбныя. Паласы прыкручваюцца да сценкі, у іх ўстаўляецца батарэя, утрымоўваная гакамі з пластыка.

Кранштэйн мацавання радыятара ацяплення трубчастага паходзіць на выраб для секцыйнага аналогу.

Ён таксама складаецца з крукоў, толькі іншага памеру, якія аснашчаны накладкамі з пластыка.

Мацаванне SMB.
  1. Вытворцы выпускаюць і адмысловы трымальнік SMB, які мае захопы для трубак.
  2. Гэта сталёвая планка з фіксатарамі з пластыка і апорай-палічкай для батарэі ўнізе.
  3. Такі крепеж можна ўжываць, калі вага напоўненага цепланосбітам радыятара складае не больш за 100 кг.
  4. Мантаж батарэі тут вельмі просты. Ўсталёўваеце прыбор на апору, падводзьце яго верх да фіксатара. Тыя, абхапляючы блізкую трубку, зашчоўкваюцца.

Існуе і другая мадэль для спрошчанай ўстаноўкі - трымальнік SVD. Складаецца ён з двух вузлоў. Першы фіксуецца на сценцы, другі на батарэі. Пры ўсталёўцы прыбора яны спалучаюцца і злучаюцца пятлёй з сталі.

Падлогавая фіксацыя такіх батарэй можа адбывацца пры дапамозе трубчастых упораў, прыварваюць ўжо на заводзе альбо стоек з гакамі. На іх прыбор наважваецца, сама стойка для мацавання радыятара фіксуецца да падлогі.

выснову

Тыпаў мацаванняў для ацяпляльных радыятараў існуе досыць шмат. Яны могуць быць як насценнымі, так і падлогавымі. Стандартныя мадэлі надзейныя, аднак, мантаваць іх цяжэй. Прыстасаванні і планкі для спрошчанага мантажу эканомяць працоўныя і часовыя затраты, але кошт іх больш.

Відэа ў гэтым артыкуле ўтрымлівае наглядную інфармацыю.
