Медныя радыятары ацяплення: асаблівасці, тэхнічныя

16-08-2018
Ацяпленне

Адным з важных элементаў сістэмы абагравання памяшкання з'яўляецца радыятар ацяплення. Менавіта ад яго залежыць, наколькі хутка і эфектыўна будзе прагрэта жыллё, і якая колькасць паліва спатрэбіцца на падтрыманне камфортнага мікраклімату ў кватэры ці доме. Самай вялікай цеплаправоднасцю, высокім ККД і непераўзыдзеным знешнім выглядам адрозніваецца медны радыятар ацяплення.

Менавіта ён з'яўляецца героем сённяшняга матэрыялу.

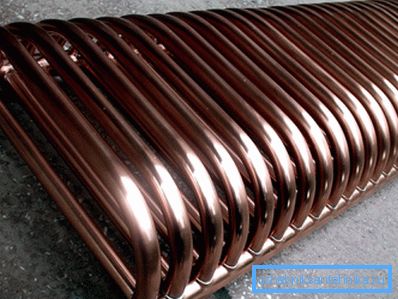

Медны радыятар: прыгажосць і магутнасць

Прынцып працы батарэй ацяплення

Схема функцыянавання радыятараў, якія з'яўляюцца часткай ацяпляльнай сістэмы з вадкім цепланосбітам, гранічна простая. Гарачая вада, нагрэтая з дапамогай газавага, цвёрдапаліўнага або электрычнага катла з дапамогай трубаправодаў паступае ў батарэі, дзе перадае акумуляваць цеплавую энергію паветры ў пакоі.

Улічваючы гэта, лёгка зразумець, што тэмпература ў памяшканні залежыць не толькі ад ступені нагрэву вадкасці і хуткасці яе праходжання па сістэме, але і тыпу, а таксама матэрыялу выкарыстоўваюцца радыятараў.

З пункту гледжання фізікі, цеплаабмен ў панэлях абагрэву адбываецца наступным чынам:

  1. Вада, праходзячы па радыятару, награвае матэрыял, з якога ён выраблены. Пасля гэтага алюміній, медзь або сталь пачынаюць выпраменьваць інфрачырвоныя хвалі, якія, як вядома, здольныя перадаваць цеплавую энергію малекулам паветра.
  2. Прогретые непасрэдна каля батарэі паветраныя масы становяцца менш шчыльнымі і больш лёгкімі, таму падымаюцца ў верхнюю частку пакоя, саступаючы месца халоднаму паветру. У далейшым гэты працэс, які носіць назву канвекцыі, цыклічна паўтараецца.
  3. Здольнасць нагрэтых тэл выпраменьваць большую частку энергіі ў выглядзе інфрачырвоных хваляў называецца цеплаправоднасцю. Чым больш гэты параметр, тым больш эфектыўна будзе працаваць батарэя ацяплення і тым утульней будзе ў ацяплянай пакоі зімой.
На фота - схема працы радыятара ацяплення

Звярніце ўвагу! Найбольшы каэфіцыент цеплаправоднасці сярод усіх выкарыстоўваюцца для вырабу батарэй матэрыялаў мае медзь. Таму менавіта медныя радыятары для ацяплення найбольш эфектыўна выкарыстоўваюць энергію цепланосбіта. Аднак, іх кошт нашмат вышэй, чым на любыя іншыя вырабы.

Характарыстыка батарэй з медзі

перавагі

Медныя батарэі займаюць пазіцыю лідэра па эфектыўнасці, пакідаючы далёка ззаду ўсе астатнія існуючыя мадэлі, уключаючы біметалічныя радыятары.

Бо акрамя гэтага паказчыка, яны маюць яшчэ мноства іншых бясспрэчных пераваг:

  • вялікі каэфіцыент карыснага дзеяння - па гэтым параметры медзь абганяе шырока распаўсюджаны чыгун больш чым у 5 разоў;
  • антисептичность - асаблівыя ўласцівасці каляровага металу перашкаджаюць размнажэнню ў сістэме ацяплення мікраарганізмаў, якія могуць нанесці шкоду чалавеку і стаць крыніцай небяспечных захворванняў;
Медзь трывалая, гнуткая, антисептична і прыгожая
  • трываласць і гнуткасць - спалучэнне гэтых двух якасцяў дазваляе выкарыстоўваць медныя батарэі ў ацяпляльных сістэмах, не асцерагаючыся іх разбурэння ад гідра- або пневмоудара, а таксама лёгка мантаваць вырабы ў канструяваным інжынерную сетку;
  • здольнасць вытрымліваць высокае ціск - медзь можа эксплуатавацца ў сістэмах ацяплення, дзе ціск цепланосбіта дасягае 16 атмасфер, што нашмат вышэй, чым неабходна;
  • магчымасць выкарыстання высокатэмпературнага цепланосбіта - батарэі могуць эксплуатавацца нават пры тэмпературы вады, якая перавышае + 140 градусаў Цэльсія.

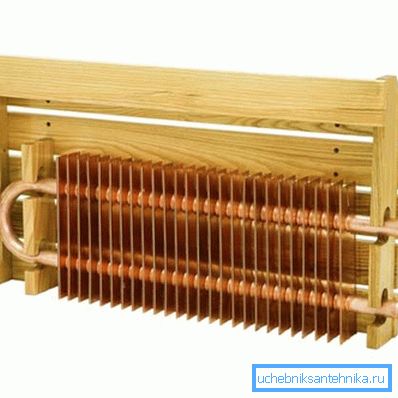

Выкарыстанне меднага радыятара дазваляе награваць цепланосбіт да высокай тэмпературы

Звярніце ўвагу! Медны радыятар ацяпляльніка ўстойлівы да хімічна актыўным вадкасцям. Таму з такімі батарэямі можна выкарыстоўваць антыфрыз, які замяняе ваду. Галоўнае, правільна падабраць трубаправоды і фурнітуру.

асаблівасці

Сыравінай для вытворчасці медных радыятараў ацяплення служыць высакаякасная медзь без якіх-небудзь прымешак, таму акрамя выдатных тэхнічных характарыстык, яны адрозніваюцца прывабным знешнім выглядам.

Адным з важных пераваг апісваных вырабаў з'яўляецца тое, што іх не трэба фарбаваць. Бо маляўнічы пласт, які наносіцца на паверхні ацяпляльнікаў, зніжае каэфіцыент цеплааддачы.

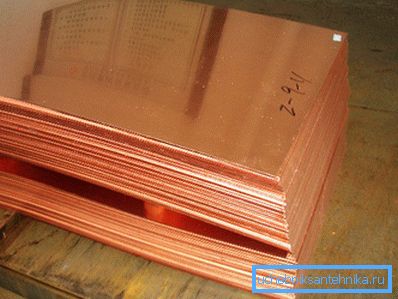

Медзь прыгожая сама па сабе і не мае патрэбу ў афарбоўцы

Медныя жа батарэі ў дэкаратыўным пакрыцці не маюць патрэбы. Яны ўяўляюць сабой альбо самастойны элемент дызайну памяшкання або могуць быць абсталяваны дэкаратыўнымі рашоткамі, якія паляпшаюць канвекцыю нагрэтых паветраных мас.

Не так даўно сталі выкарыстоўвацца спецыяльныя медныя пласціны, якія проста прылітоўваецца да труб ацяплення, павялічваючы плошчу судакранання з паветрам. У выніку вы атрымліваеце максімальна вялікую батарэю (яе памер залежыць толькі ад вашага жадання і даўжыні труб), якая з карысцю выкарыстоўвае кожны Ват што выпрацоўваецца катлом энергіі.

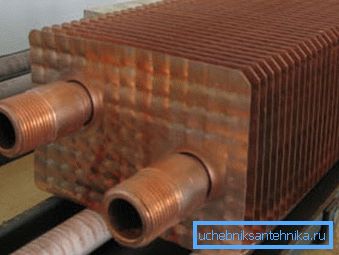

Выкарыстоўваючы медныя пласціны, напрананыя на трубу, можна стварыць батарэю любой даўжыні

Найбольшага эфекту можна дасягнуць, выкарыстоўваючы аўтаматычныя тэрмарэгулятары, якія кіруюць працай за кліматычную сеткі. Дзякуючы ім дасягаецца камфортная тэмпература ў пакоі і эканомяцца выкарыстоўваюцца цепланосбіты - газ, электраэнергія, салярка і гэтак далей.

Парады па выбары

Калі вы вырашылі выкарыстаць медныя радыятары для мантажу кліматычную сеткі ў кватэры ці доме, неабходна ўлічваць наступныя нюансы:

  1. Нельга камбінаваць у адной сістэме вырабы з розных матэрыялаў. Усталёўваючы медныя панэлі, неабходна і трубаправоды канструяваць з гэтага металу, інакш паўстане хімічная рэакцыя, якая прывядзе да карозіі асобных элементаў сеткі ацяплення.

Таксама важна ўлічваць розны каэфіцыент лінейнага пашырэння ў выніку нагрэву.

  1. Злучальныя элементы - фітынгі - павінны быць выраблены не з вугляродзістай сталі, а з каляровага металу (напрыклад, латуні).

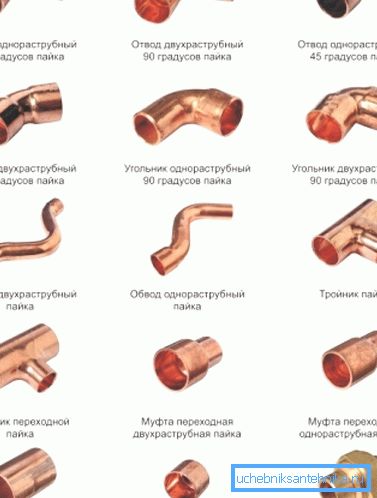

Для мантажу ацяплення падыдуць толькі медныя або латуневыя фітынгі
  1. Цепланосбіт трэба цалкам ачысціць ад цвёрдых часціц, якія могуць служыць абразівам. Медзь - мяккі метал і таму руйнуецца ў выніку іх уздзеяння. Акрамя таго, кантралюйце хімічны склад вадкасці: яна не павінна ўтрымліваць кіслот і шчолачаў.

Ўваходных трубаправод, праз які запаўняецца ацяпленне, абавязкова неабходна забяспечыць фільтрам.

  1. Набывайце камплектуючыя толькі ў правераных прадаўцоў. Інакш існуе небяспека купіць батарэі, вырабленыя з няякаснай сыравіны, што можа прывесці да паломкі падчас эксплуатацыі сканструяванай сеткі ацяплення.

Звярніце ўвагу! У некаторых гандлёвых кропках можна натрапіць на падробкі: радыятар з нізкагатунковай вугляродзістай сталі пакрываюць тонкім пластом прывабна выглядае высакаякаснай медзі. Будзьце асцярожныя, карыстайцеся паслугамі кансультантаў, якія ведаюць, як правяраць якасць батарэй з медзі.

Перад набыццём таксама неабходна ўдакладніць:

  • плошчу пакояў, якія трэба ацяпляць;
  • вышыню ад падлогі да столі;
  • колькасць і памеры дзвярных і аконных праёмаў, матэрыял устаноўленых аконных блокаў;
  • тэмпературу, якую неабходна падтрымліваць у памяшканні (напрыклад, у дзіцячай яна павінна быць больш, у гасцінай або кухні - менш).

Як ужо згадвалася, медзь мае высокі каэфіцыент цеплааддачы, таму можна ўсталёўваць меншая колькасць секцый, чым пры выбары батарэй з чыгуну або сталі.

Мантаж медных радыятараў

Разгледзім асаблівасці ўстаноўкі батарэй з медзі сваімі рукамі. Інструкцыя, дапаможа вам правільна выканаць усе неабходныя дзеянні.

Першачарговая задача - знайсці сабе месца. Рэкамендуецца мантаваць радыятары пад аконнымі праёмамі, бо менавіта праз іх у памяшканне пранікае халоднае паветра. Якія працуюць батарэі, наадварот, ствараюць цеплавую заслону, якая абагравае пакой і перашкаджае кандэнсацыі вільгаці на аконным шкле.

Адлегласць паміж ніжняй абзой і падлогай, а таксама верхняй часткай і батарэяй павінна складаць не менш за 15 сантыметраў. Дзякуючы гэтым прамежку арганізуецца эфектыўная канвекцыя халоднага і летняга паветра. Па гэтай жа прычыне батарэя павінна замацоўвацца як мінімум у 5 гл ад сцяны.

Сам мантаж можа быць выраблены двума спосабамі:

  1. З дапамогай насценных мацаванняў. Для гэтага ў сцяне свідруюцца адтуліны, у якіх з дапамогай анкерных нітаў замацоўваюцца адмысловыя крукі. Іх колькасць залежыць ад памераў батарэі. Як правіла, дастаткова 2-5 штук.

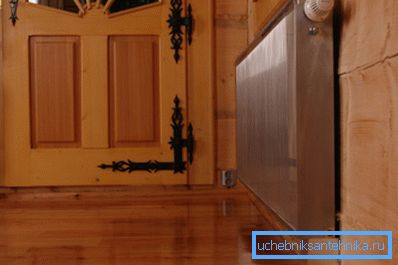

Батарэя, усталяваная на сцяну
  1. на ножках. У гэтым выпадку неабходная пляцоўка, якая ўсталёўваецца на ножкі даўжынёй каля 12 см. Яна служыць апорай для ніжняй абзы радыятара.

Савет! Месцы судотыку крапежных элементаў з меднай паверхняй радыятара пажадана абараняць гумовымі або сіліконавымі пракладкамі. Інакш гакі або ножкі могуць пашкодзіць мяккі каляровы метал і прывесці да адукацыі цечы.

Старанна зварваюць трубаправоды ацяплення

Акрамя таго, пры ўсталёўцы радыятараў з медзі спатрэбіцца наступнае абсталяванне:

  1. Клапаны для страўлівання паветра з радыятараў (краны Маеўскага). Яны ўсталёўваюцца ў верхняй часткі батарэі і служаць для выдалення паветраных коркаў, якія ўтвараюцца пасля запаўнення ацяпляльнай сістэмы цепланосбітам.

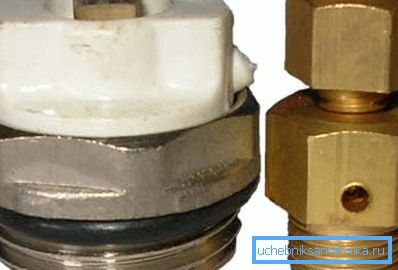

Клапан для выпуску паветра з батарэі
  1. Запорная арматура (краны). Ставяцца на які ўваходзіць і выходзіць патрубок радыятара. Яны дазваляюць рэгуляваць колькасць падаванага ў радыятар цепланосбіта і, адпаведна, тэмпературу ў пакоі. Акрамя таго, перакрыўшы гэтыя краны можна лёгка адрамантаваць паламаны або замяніць цалкам які выйшаў з ладу элемент ацяпляльнай сеткі.
  2. байпас. Выкарыстоўваецца толькі ў однотрубных сістэмах ацяплення. Злучае уваходную і выходную трубы, абмінаючы радыятар.

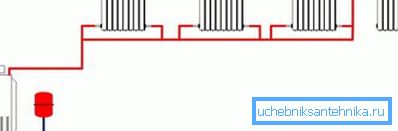

Схема мантажу батарэй з байпас

Павінен быць абсталяваны кранам і мець меншае перасек, чым які падае трубаправод. Дазваляе забяспечыць больш раўнамерную цыркуляцыю цепланосбіта.

Пасля ўстаноўкі ўсіх радыятараў і іх стыкоўкі з трубаправодамі неабходна ажыццявіць пробны запуск ацяплення. Для гэтага сістэма запаўняецца цепланосбітам з мінімальным ціскам і ўключаецца кацёл.

Неабходна абследаваць усе месцы злучэнняў на прадмет з'яўлення працёкаў. У выпадку выяўлення апошніх, трэба сабраць зноўку праблемны вузел. Па заканчэнні праверак сістэма гатова да далейшай эксплуатацыі.

Звярніце ўвагу! Калі радыятары з'яўляюцца часткай агульнай сістэмы ацяплення (у гарадской кватэры), ад супрацоўнікаў Жэка трэба атрымаць дакумент, які дазваляе эксплуатацыю сістэмы. Гэта абароніць вас ад прэтэнзій у выпадку парыву трубаправодаў, так як якасць зборкі было праверана спецыялістамі.

Калі мантаж ацяплення выконваўся спецыялістамі, запатрабуйце дакумент, які дае гарантыю на праведзеную працу

У прыватным доме ніякіх дакументаў браць не трэба. Мэтазгодна толькі звярнуцца ў арганізацыю, якая ўсталёўвае кацёл, каб яе спецыялісты праверылі змантаваную сетку абагравання на прадмет адпаведнасці параметрах, якія пазначаны ў тэхнічнай дакументацыі.

выснову

Медныя радыятары сістэмы ацяплення - адно з лепшых, але і самых дарагіх, рашэнняў для ўладкавання ацяпляльнай сістэмы жылля. Аднак, якасць працы гатовай кліматычную сеткі і яе даўгавечнасць напрамую залежаць ад правільнасці мантажу.

Больш падрабязна пра гэта вы можаце даведацца з відэа, прыведзенага ніжэй.
