На чым заснавана схема вадзянога ацяплення прыватнага дома
Асноўная маса гарадскіх жыхароў не супраць бы кароткачасова пажыць на прыродзе, але толькі ў камфортных умовах. Цэнтральнае ацяпленне, халоднае і гарачае водазабеспячэнне трывала ўвайшлі ў іх жыццёвы ўклад, і мяняць яго мала хто згодны. Таму пры пабудове загараднага дома ім надаецца асаблівая ўвага, да таго ж без нармальнага абагрэву немагчыма пражываць загородом цэлы год. Сёння мы разгледзім ацяпленне катэджа з дапамогай вадзянога контуру.
Асаблівасці ўладкавання ацяпляльнай сістэмы
З артыкула вы даведаецеся, што неабходна для гэтага, а таксама схемы яго пракладкі. Калі ў вас ёсць аўтаномнае вадзяны апал, тады звернеце ўвагу на адрозненні ў больш шырокім выбары крыніцы цяпла - катла, які можа быць не толькі газавым, але і цвёрдапаліўным, працаваць на салярцы або электрычнасці, а таксама быць вырабленым сваімі рукамі з цэглы і сталі ( чыгуну).
У апошнім выпадку маецца на ўвазе звычайная ацяпляльная або ацяпляльна-варачная печ з убудаваным у топку цеплаабменнікам. Тым самым цана стварэння вадзянога ацяплення за горадам можа быць істотна ніжэй, чым у гарадской кватэры.
За сваё доўгае існавання схема зведала дастаткова пераўтварэнняў, так што кожны можа выбраць менавіта такую, якая больш за ўсё падыходзіць да хаты. Засталося толькі адно - дадзеная сістэма пакуль пераўзыходзіць астатнія па суадносінах кошту да якасці.
Паслядоўнасць дзеянняў па выбары абсталявання
выбіраем кацёл
«Сэрцам» любо вадзяной сістэмы ацяплення з'яўляецца генератар цеплаэнергіі. Часта кацёл з'яўляецца прамысловым узорам, аднак яго таксама можна зрабіць самастойна з цэглы і металу.
Выбар абсталявання залежыць ад шматлікіх фактараў, у тым ліку, вашых асабістых пераваг, асаблівасці рэгіёну, але, лепш гэта рабіць, грунтуючыся на даступнасць паліва.

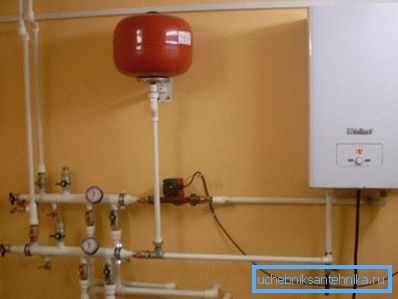

- У схеме абагрэву дому з дапамогай вады выкарыстоўваюць розныя віды катлоў - газавыя, цвёрдапаліўныя, Жідкотоплівные апараты і электрычныя варыянты. У нашай краіне самымі запатрабаванымі лічацца першыя два, таму што працуюць яны на самым даступным і недарагім паліве, якое можна знайсці ва ўсіх рэгіёнах.
- Як было сказана вышэй, замяніць прамысловы кацёл дапамогуць іншыя элементы, якія можна ўставіць у некалькі перароблены цагляную печ. Гэта рэгістры, разнастайныя змеявікі, а таксама ўбудавальныя полыя дэталі. У гэтым выпадку гаспадары атрымліваюць камбінаваную схему абагрэву дому, адрознай таннасцю, прастатой і павялічаным ККД.
Рада: прытрымвайцеся указанняў вытворцы абсталявання, так як прынцыповай розніцы ў мантажы ацяпляльнай сістэмы ад тыпу катла няма.
- Дзякуючы ўніверсальнасці вадзяной сістэмы абагравання, можна ў доме паралельна ўсталёўваць некалькі генератараў цеплаэнергіі. Гэта дасць магчымасць знізіць рызыкі і атрымаць ад яе максімальнай прадукцыйнасці, зрабіўшы схему цалкам аўтаномнай, каб не застацца без цяпла ў крытычны момант.
Савет: пры паралельным падключэнні катлоў папярэдне прадумайце ўстаноўку сістэмы аўтаматыкі, дзякуючы якой будзе забяспечвацца пераключэнне паміж прыладамі ў выпадку спынення паступлення якога-небудзь паліва.
Ніжэй разгледзім віды цыркуляцыю цепланосбіта, якія могуць прымяняцца ў такой схеме абагравання жылля.
Схематика будучай сістэмы
натуральная цыркуляцыя
Самы даступны і просты спосаб дамагчыся абагрэву дому з дапамогай вадзянога контуру. Выконваецца ён самастойна з мінімальнымі выдаткамі па часе і па фінансавых выдаткаў. Інструкцыя не прадугледжвае складаных работ, звязаных з праектаваннем і ўсталёўкай сістэмы, у дадзеным выпадку выкарыстоўваюцца толькі даступныя матэрыялы і камплектуючыя.

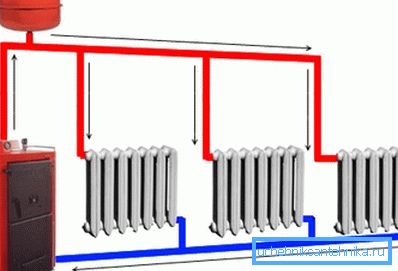

Прынцып працы апалы з натуральнай цыркуляцыяй просты:
- Нагрэлі ў катле вада падымаецца ўверх па трубаправодзе, дзякуючы розніцы тэмпературных перападаў.
- Яна пачынае паступова трапляць ва ўсе радыятары, усталяваныя па перыметры хаты, і астуджаецца.
- Астылы цепланосбіт па трубаправодах вяртаецца ў генератар цеплаэнергіі.
Такім чынам, цыркуляцыя вады адбываецца без выкарыстання дадатковага абсталявання. Усё адбываецца натуральным спосабам, дзякуючы фізічным працэсам.

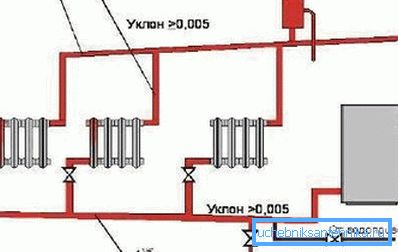

Савет: пры мантажы абагрэву з натуральнай цыркуляцыяй неабходна магістральных трубаправодах забяспечыць ўхіл з разліку 3-5? на 1 П.М, прыкладна 10 мм. Інакш эфектыўнасць сістэмы значна знізіцца, што стане прычынай вялікіх выдаткаў на паліва.
- Разводку можна выконваць металічнымі або поліпрапіленавыя трубы неабходнага дыяметра, на што ўплывае асаблівасці катла і батарэй. Абавязковая ўмова - варта змяншаць іх перасеку ў напрамку апошняга радыятара. Працаваць з пластыкавымі трубаправодамі лягчэй, таму хуткасць мантажу пры гэтым павялічыцца.
- Трубу, па якой нагрэлі ў катле вада трапляе ў сістэму, неабходна ўсталяваць з максімальным ухілам у бок батарэй.
- Уваход обратку ў цеплагенератар зрабіце як мага ніжэй адносна радыятараў, каб павялічыць эфектыўнасць цыркуляцыі цепланосбіта. Для гэтага кацёл рэкамендуем ўсталяваць у цокальным паверсе ці склепе.
- Неад'емны элемент сістэмы - пашыральны бак. Яго неабходна ўсталяваць у самым высокім пункце схемы, да прыкладу, на гарышчы, дзе яго варта добра ўцяпліць. Цеплаізаляцыя можа быць любы, галоўнае - яна павінна спакойна пераносіць тэмпературы на ўзроўні 90? С.
Савет: пры выкарыстанні гідраакумуліруючай ёмістасцяў, патрабуецца ўстаноўка дадатковай апаратуры, у якую ўключаюць абавязкова, ахоўныя і паветраныя клапаны, а таксама манометры.
прымусовае цыркуляцыя
Наступны спосаб ўладкавання ацяплення загараднага катэджа - ўстаноўка вадзянога ацяплення з цыркуляцыйнай помпай, што і з'яўляецца асноўнай адметнай яе рысай. Ён дазваляе атрымаць больш эфектыўнае і якаснае перапампоўванне вады ў сістэме, забяспечваючы яе падачу ў самыя далёкія і высокія пункту будынкі без страты цеплаэнергіі. Да прыкладу, добра сябе паказвае дадзеная схема для двух-і трохпавярховых катэджаў.
У гэтым выпадку ўхіл труб вытрымліваць неабавязкова. Эфектыўнасць дадзенай схемы абагрэву на 20-30% перавышае метад натуральнай цыркуляцыі.
У прымусовай сістэме пашыральныя бакі замяняюць гідраакумулюючую ёмістасцямі. Таму спатрэбіцца ўстаноўка спецыяльнай арматуры дл забеспячэння яе бяспекі працы, так як ціск у радыятарах і трубах можа падымацца да 1,5-2 бар. Набудзьце загадзя паветраныя і ахоўныя клапаны, манометры, каб можна было ажыццяўляць кантроль за цепланосбітам.
Рада: усталюеце паабапал цыркуляцыйнага помпы запорные краны, так вы зможаце змяняць або рамантаваць прыладу без зліву цепланосбіта.
Трубная разводка
Ёсць некалькі відаў разводкі трубаправодаў, спынімся на асноўных:
| однотрубные | Дадзеную пракладку яшчэ называюць «ленінградкай». У гэтым выпадку ўсе радыятары далучаны да адной трубе па ходзе перамяшчэння цепланосбіта. Схему аддаюць перавагу многія за прастату, невялікія фінансавыя марнаваннямі, бо не трэба пракладваць обратку, праца праходзіць з мінімальнымі працоўнымі і часавымі выдаткамі. недахопы:
|
| двухтрубный |
|

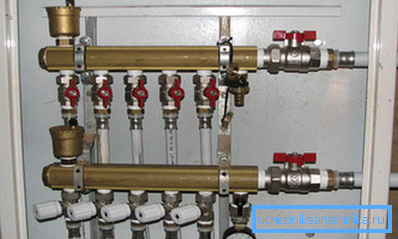

| коллекторный | Сучасны спосаб падлучэння ацяпляльных прыбораў, у якіх ёсць ўласная падача і обратку. Сістэма аб'яднаная ў адно цэлае з дапамогай грабянцы або калектара ацяплення. Асаблівасць разводкі - прыгожы знешні выгляд, кантроль над усімі радыятарамі з размеркавальнага шафы. |
Перавагі вадзянога ацяплення
Нягледзячы на з'яўленне альтэрнатыўных сістэм абагравання катэджаў - паветранай або інфрачырвонай, вадзяны пакуль утрымлівае першыя пазіцыі.
Разгледзім дэталёва, чаму так адбываецца:
- Мантажныя работы па ўстаноўцы ацяплення дома можна праводзіць на любой стадыі будаўніцтва. Напрыклад, нават ва ўжо гатовым катэджы ўсталяваць яго не складзе асаблівых праблем.
- У якасці цепланосбіта вада валодае цудоўнымі якасцямі. У яе высокая цеплаправоднасць, нізкі кошт і даступнасць, а калі дадасць яшчэ і такі параметр, як цеплаёмістасць, усе пытанні з яе нагоды адпадаюць. Адзінае трэба ўлічыць, што нельга пакідаць ваду ў сістэме зімой, калі яна не будзе эксплуатавацца. Пры замярзанні яна пашырыцца і разбурыць яе. Трэба проста яе своечасова зліць, а затым зноў напоўніць сістэму перад запускам.
- Для нагрэву цепланосбіта можна ўжываць любы тып паліва.
- Існуе шырокі выбар варыянтаў трубавай разводкі вадзянога ацяплення. Выбіраецца пэўны тып з улікам масы параметраў - ад плошчы ацяплянага жылля да фінансавых магчымасцяў заказчыка.
- Вялікі асартымент абсталявання для стварэння абагрэву катэджа.
- Хуткая і досыць дакладная рэгуляванне тэмпературы паветра ў любы з пакояў дома. Прадугледжана ўстаноўка спецыяльнай апаратуры, якая дазваляе весці кантроль за цепланосбітам.
выснову
Трэба сумленна сказаць, што сёння пакуль не прыдумалі больш даступную або эфектыўную альтэрнатыву вадзяніку абагравання хаты. Кожны год вытворцы ацяпляльнага абсталявання прапануюць спажыўцам ўдасканаленыя мадэлі сваіх катлоў, радыятараў і трубаправодаў, павялічваючы ККД сістэмы і зніжаючы ў разы яе кошт эксплуатацыі.
Відэа ў артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
