Насценныя газавыя катлы ацяплення: 6 этапаў самастойнага

Адной з асноўных характарыстык, якія ўплываюць на камфорт пражывання людзей у кватэры ці прыватным доме, з'яўляецца тэмпература паветра ў памяшканнях. У большасці сучасных пабудоў абаграванне вырабляецца з дапамогай індывідуальных сістэм ацяплення, цэнтральным элементам якіх з'яўляюцца насценныя ацяпляльныя газавыя катлы.

Асаблівасцям гэтага абсталявання, відах і парадку ўстаноўкі сваімі рукамі прысвечаны прыведзены ніжэй матэрыял.

разнавіднасці абсталявання

Газавыя насценныя катлы ацяплення атрымалі шырокае распаўсюджванне ў сферы індывідуальнага будаўніцтва. Гэта адбылося дзякуючы іх кампактнасці і выгодзе мантажу. Акрамя таго, абсталяванне фірмаў Будерус, Арыстон і некаторых іншых адрознівае цалкам дэмакратычны кошт, якая таксама аказала немалы ўплыў на іх папулярнасць.

У кампактным і лёгкім корпусе змяшчаюцца ўсе неабходныя элементы, для размяшчэння якіх раней было неабходна абсталяваць паўнавартасную кацельню:

• цеплаабменнік;
• газавая гарэлка, з дапамогай якой награваецца вада;
• вадзяной помпа, які спрыяе цыркуляцыі вадкасці па сістэме;
• пашыральны бак, які перашкаджае паломцы сеткі ў выніку павелічэння аб'ёму вадкасці;
• вымяральнае абсталяванне, з дапамогай якога можна атрымаць гэтую інфармацыю ад працы абсталявання;

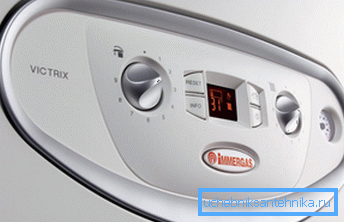

• сістэма кіравання, якая дазваляе тонка рэгуляваць рэжымы функцыянавання катла.

Звярніце ўвагу! Яшчэ адным немалаважным перавагай, якім адрозніваецца газавы насценны кацёл ацяплення, з'яўляецца прастата эксплуатацыі. Запусціць ацяпляльную сістэму ў працу і падтрымліваць патрэбныя параметры можа нават дзіця. А наяўнасць адмысловых кантролераў (напрыклад, у абсталяванні BAXI) дазваляе інтэграваць яго ў комплексную сістэму кантролю мікраклімату ў доме, кіраваную кампутарам.

Перш чым разглядаць тэхнічныя характарыстыкі той ці іншай мадэлі, варта спыніцца на існуючай класіфікацыі гэтага абсталявання.

Такім чынам, па функцыянальнасці Ацяпляльнікі дзеляцца:

• одноконтурные газавыя насценныя ацяпляльныя катлы - забяспечваюць ацяпленне памяшканняў кватэры ці катэджа;

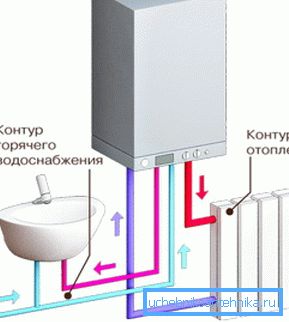

• двухконтурные - акрамя падагрэву цепланосбіта, які паступае ў радыятары ацяплення, забяспечваюць гарачае цеплазабеспячэнне жылля.

Натуральна, другі варыянт больш пераважны, так як дазваляе вырашыць адразу дзве задачы. Памятаеце, што купляць насценны газавы кацёл ацяплення з двума контурамі толькі для падагрэву вады нерацыянальна, у гэтым выпадку існуюць больш выгадныя рашэнні.

Акрамя згаданага вышэй крытэра класіфікацыі, катлы дзеляцца на наступныя катэгорыі:

1. З адкрытай камерай згарання. У гэтым выпадку паветра, неабходны для падтрымання гарэння, паступае непасрэдна з памяшкання, дзе ўстаноўлена абсталяванне, а дым і шкодныя рэчывы выводзяцца праз спецыяльна ўладкаваных комін.
2. З закрытай камерай згарання. Такія газавыя ацяпляльныя насценныя катлы часцей за ўсё ўсталёўваюцца ў гарадскіх кватэрах, дзе наяўнасць коміна не прадугледжана праектам. У гэтым выпадку прадукты гарэння выдаляюцца вонкі праз адмысловы канал з дапамогай вентылятара, а не натуральнай цягі.

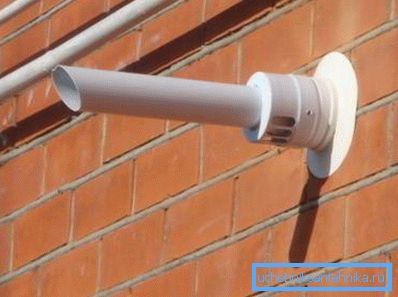

Адвод для выдалення дыму вырабляюць з адмысловай палімернай трубы, якую прапускаюць праз сцяну дома ля месца мантажу катла. Яна мае два канала, бо адначасова выкарыстоўваецца для падачы чыстага паветра да гарэлкі.

Насценны газавы ацяпляльны кацёл з закрытай камерай згарання мае такія плюсы:

• не спальвае кісларод ў жылым памяшканні;
• не патрабуе ўладкавання коміна з натуральнай цягай.

Па тыпу распальвання газавае кліматычнае абсталяванне таксама дзеліцца на два віды:

1. З пьезорозжигом. Іх канструкцыя прадугледжвае наяўнасць спецыяльнай кнопкі, націск на якую прыводзіць да ўзгарання газавай гарэлкі (састарэлая канструкцыя).
2. З электронным распальваннем. Такія насценныя газавыя ацяпляльныя катлы кіруюцца аўтаматыкай. Яны больш эканомна расходуюць паліва, бо не маюць пастаянна палаючага запальнік. Акрамя таго, пасля адключэння электрычнасці і аднаўлення яго падачы (што часта здараецца ў айчынных рэаліях), яны аднаўляюць працу самастойна, у той час як папярэдняя мадэль патрабуе ўдзелу чалавека.

Звярніце ўвагу! Існуюць цалкам энерганезалежнай мадэлі абсталявання (напрыклад, насценны ацяпляльны газавы кацёл вытворчасці фірмы Беретта). Нават пры адключэнні электрычнасці яны захоўваюць сваю працаздольнасць.

перавагі вырабаў

Якія разглядаюцца ў гэтым артыкуле мадэлі кліматычнага абсталявання валодаюць мноствам плюсаў, выгадна адрозніваюць іх ад іншых агрэгатаў, якія выкарыстоўваюцца для ацяплення памяшканняў:

1. Практычна ўсе мадэлі дазваляюць рэгуляваць магутнасць гарэлкі ў шырокім дыяпазоне значэнняў. Дзякуючы гэтаму ў памяшканні заўсёды будзе падтрымлівацца зададзеная тэмпература, а тэрмін службы катла павялічваецца за кошт менш інтэнсіўнага яго выкарыстання.

1. Вырабы захоўваюць сваю працаздольнасць нават пры значным зніжэнні ціску ў газавай сеткі. Гэта вельмі важна для нашай краіны, дзе часта здараюцца падобныя непрыемнасці. Нават пры памяншэнні ціску да 5 мбар, кацёл захоўвае сваю працаздольнасць (натуральна, эфектыўнасць яго працы значна зніжаецца).
2. Усе сучасныя мадэлі абсталяваныя мноствам прыстасаванняў, якія абараняюць ад памылак пры эксплуатацыі. Вы можаце быць упэўнены, што ніякія маніпуляцыі з набытым катлом не прывядуць да ўзнікнення аварыйнай сітуацыі.

Акрамя таго, газавыя насценныя катлы маюць падвойную абарону ад адукацыі шумавіння:

• сістэму кантролю тэмпературы ў першасным контуры, якая выключае перагрэў цепланосбіта;
• магнітную схему, процідзейнічаюць адукацыі шумавіння ў другім контуры (яна падзяляе солі, якія змяшчаюцца ў вадзе, і перашкаджае іх ссяданню на сценках абсталявання).

дадатковыя магчымасці

Некаторыя мадэлі катлоў маюць дадатковыя магчымасці, яшчэ больш павышаюць камфорт ад іх выкарыстання:

1. Перамыкач зімовага і летняга рэжыму. Спецыяльная электроніка не дазваляе катла ўключаць ацяпляльны контур ў летні час пры невялікім паніжэнні тэмпературы паветра ўначы. Працаваць будзе толькі падагрэў гарачай вады.
2. Аўтаматычнае напаўненне ацяпляльнага контуру. Часам ціск у трубах і радыятарах ацяплення падае. Некаторыя мадэлі газавых катлоў маюць спецыяльныя клапаны і помпы, якія дазваляюць аўтаматычна даліваць ваду.
3. Узаемадзеянне з калектарамі сонечнага цяпла. Для гэтага ўжываюцца катлы, цеплаабменнік якіх абсталяваны двума змеявік, якія даюць магчымасць выкарыстоўваць цеплавую энергію як ад згарання газу, так і ад калектара. Гэтыя прылады не вельмі распаўсюджаны, але досыць эканамічныя.

Дакументы для ўстаноўкі

Інструкцыя па ўстаноўцы газавага абсталявання патрабуе, каб перад мантажом любога падобнага абсталявання ў жыллё былі атрыманы наступныя дакументы:

• арыгінал пагаднення на сэрвіснае абслугоўванне кліматычнага абсталявання;
• арыгінал пагаднення з арганізацыяй, якая выконвае пусканаладачныя працэдуры;
• акт размежавання, складзены паміж арганізацыяй, якая ажыццяўляе пастаўку газу і фірмай, якая займаецца устаноўкай абсталявання.

самастойны мантаж

Яшчэ раз варта адзначыць, што працы па ўсталёўцы катла павінны вырабляцца спецыялістамі, якія маюць адпаведны вопыт і дазволу. Прыведзеная ніжэй інфармацыя можа быць выкарыстана толькі як даведачная.

Этап 1. Замацаванне

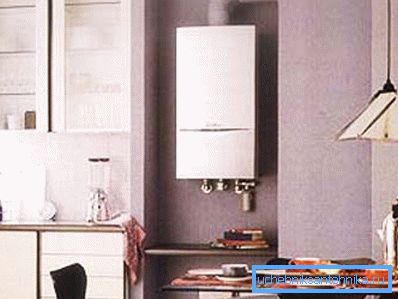

Як вынікае з назвы, газавы насценны кацёл мантуецца на сцяну. Для гэтага выкарыстоўваюцца адмысловыя кранштэйны, якія ўваходзяць у камплект пастаўкі. Памятаеце, што кацёл павінен размяшчацца строга вертыкальна, інакш убудаваныя ў яго сістэмы выдалення шумавіння будуць функцыянаваць няправільна, што выкліча паломку.

Мацаваць кранштэйны пажадана анкернымі нітамі, якія вытрымліваюць значную вагу.

Этап 2. Стыкоўка з вадаправодам

Газавы кацёл разагравае цепланосбіт, які, праходзячы па трубаправодах і радыятарам ацяплення, павышае тэмпературу паветра ў памяшканні. У якасці цепланосбіта, як правіла, выступае звычайная вадаправодная вада. Таму, для працы кліматычнага абсталявання яго неабходна падключыць да цэнтральнага вадаправода.

Акрамя таго, калі вы ўсталёўваеце двухконтурный кацёл, яго трэба састыкаваць з сістэмай падачы гарачай вады.

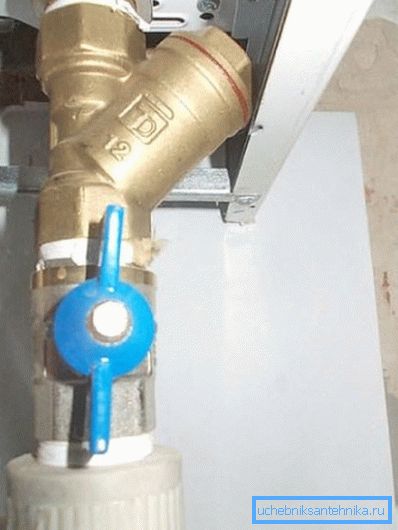

Сам працэс не выклікае цяжкасцяў, неабходна толькі ўлічыць адзін важны момант: вада, якая паступае да катла, павінна праходзіць праз фільтр, які ўлоўлівае наяўныя ў ёй цвёрдыя часціцы. Гэта дазволіць пазбегнуць паломкі дарагога абсталявання і адукацыі адкладаў ў цеплаабменніку.

Савет! Каб у будучыні аблегчыць тэхнічнае абслугоўванне катла, рэкамендуецца перад падключэннем труб абсталяваць ўваходныя патрубкі запорной арматурай, перакрывае ваду.

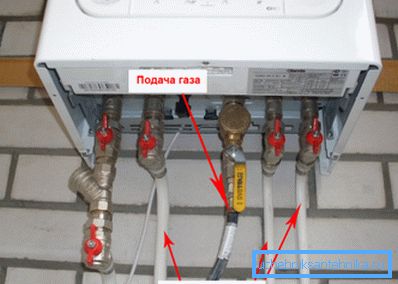

Этап 3. Стыкоўка з газаправодам і электрычнай сеткай

Гэты этап вырабляецца толькі спецыялістам газавай службы, таму ўнікаць ва ўсе асаблівасці няма неабходнасці.

Мэтазгодна толькі прасачыць, каб вузел падлучэння газу да катла быў абсталяваны такім абсталяваннем:

• газавым кранам;
• сігналізатарам наяўнасці газу ў паветры;
• термозапорной арматурай.

Памятаеце, што доступ да крана, які затуляе газ, не павінен быць загрувашчаны мэбляй ці якімі-небудзь прадметамі.

Для падлучэння катла да электрычнай сеткі выкарыстоўваецца трехжильный провад і разетка з зазямленне. Забараняецца ўжываць падаўжальнікі, бо гэта можа выклікаць кароткае замыканне і паломку ацяпляльнага абсталявання.

Этап 4. Уладкаванне вентыляцыйнага адтуліны

Як вядома, для падтрымання гарэння патрэбен свежае паветра. Таксама важна выдаляць з памяшкання, дзе змантаваны кацёл, прадукты гарэння.

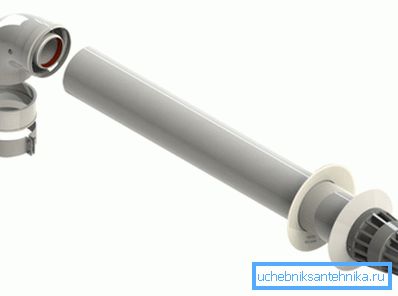

Для выканання абедзвюх задач служыць двухканальная кааксіяльная труба. Яна ўстаўляецца ў папярэдне просверленное ў сцяне адтуліну і злучаецца з катлом згодна прыкладаемай інструкцыі.

Этап 5. Напаўненне сістэмы цепланосбітам

Перад уключэннем катла варта напоўніць сістэму ацяплення цепланосбітам - вадой.

Гэты працэс выконваецца ў такой паслядоўнасці:

• газавае абсталяванне адключаецца ад электрасеткі;
• перакрываецца доступ газу да катла;
• адкрываецца вадзяной кран (яго трэба адкруціць не цалкам, так як запаўненне варта вырабляць паступова, даючы магчымасць выйсці вонкі наяўнаму ў сістэме паветры);

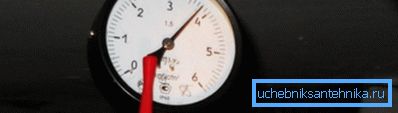

• як толькі ціск у сістэме дасягне значэнні ад 0,8 да 1,2 Бар (манометр, дзе вы можаце прачытаць паказанні, умантаваны ў кантрольную панэль катла), падачу вады трэба спыніць.

Этап 6. Запуск у эксплуатацыю

Перад уключэннем катла варта яшчэ раз пераканацца ў герметычнасці месцаў злучэння з газаправодам і вадаправодам. Толькі пасля гэтага можна пачынаць пуск.

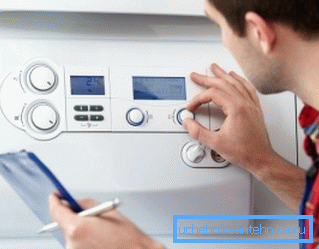

Для гэтага неабходна падлучыць абсталяванне да электрычнасці і ўсталяваць рэгулятар тэмпературы на максімальную адзнаку. Усё астатняе адбудзецца аўтаматычна.

З іншымі асаблівасцямі і нюансамі эксплуатацыі газавага абсталявання вас азнаёмяць спецыялісты, якія здзяйснялі мантаж насценных газавых катлоў ацяплення.

выснову

Насценныя ацяпляльныя катлы, якія ажыццяўляюць разагрэў цепланосбіта з дапамогай газу, з'яўляюцца аднымі з найбольш эканамічных спосабаў абагравання памяшканняў. Каб іх эксплуатацыя была бяспечнай, ўстаноўку і падключэнне павінны ажыццяўляць толькі спецыялісты, якія маюць дастаткова ведаў і вопыту, а таксама спецыяльныя дазволы.

Больш падрабязна аб існуючых разнавіднасцях кліматычнага абсталявання можна даведацца з відэа ў гэтым артыкуле.
