Ні адно жылое будынак не можа нармальна функцыянаваць без кліматычнай сістэмы, дзякуючы якой у пакоях дасягаецца камфортная для пражывання людзей тэмпература. Існуе вялікая колькасць розных схем, аднак найбольш простая і недарагая - Одноконтурная сістэма ацяплення, пра асаблівасці канструявання якой сваімі рукамі і пойдзе гаворка ніжэй.

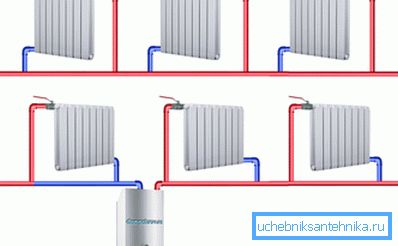

Одноконтурная схема ацяплення - недарагі і эфектыўны спосаб абагравання

апісанне схемы

складовыя элементы

Одноконтурный ацяпленне адрозніваецца ад іншых схем пракладкі трубаправодаў колькасцю выкарыстоўваюцца магістраляў. Тут для падачы цепланосбіта да радыятараў і вяртання астудзілі вадкасці да катла выкарыстоўваецца адна труба.

Толькі ўмоўна яна дзеліцца на два ўчасткі:

  • якая падае магістраль;
  • зваротная магістраль (обратку).

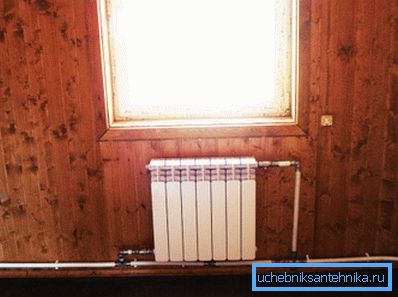

У однотрубной сістэме (на фота) і падача, і адвод цепланосбіта вырабляецца па адной трубе

Акрамя трубаправодаў у склад разгляданай сістэмы абагравання ўваходзяць наступныя складовыя элементы:

Назва апісанне
кацёл Галоўная дзеючая асоба. Менавіта тут цеплавая энергія, якая атрымліваецца ад спальвання паліва, перадаецца цепланосбіта (вадзе або антыфрызу). Затым вадкасць праз трубы трапляе ў радыятары, дзе адбываецца другасны абмен - цяпло вады праз сценкі батарэй перадаецца паветра і прадметах у пакоі.
радыятары Асноўнае цеплаабменных абсталяванне. Яны ўсталёўваюцца ва ўсіх памяшканнях, якія трэба ацяпляць. Без іх было б немагчыма арганізаваць эфектыўны цеплаабмен, так як плошчы труб часцяком не хапае, каб абаграваць памяшкання.
пашыральны бак Неабходны для кампенсацыі ціску ў замкнёнай сістэме абагрэву і захоўвання вады, якая павялічваецца ў аб'ёме пры награванні. Бываюць адкрытага і закрытага тыпу. Другія пераважней, так як перашкаджаюць выпарэнню цепланосбіта і могуць ўсталёўвацца на любым участку сістэмы (а не толькі ў яе верхняй кропцы).
фурнітура Сюды ўключаюцца ўсе астатнія невялікія па памеры, але ад гэтага не менш важныя дэталі: запорная арматура, термоклапаны, краны Маеўскага і гэтак далей.

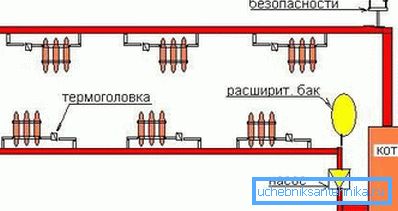

Акрамя труб і катла для мантажу сістэмы ацяплення неабходныя і іншыя устрйоства

Звярніце ўвагу! Існуе однотрубной ацяпляльны контур з натуральнай цыркуляцыяй вадкасці па трубах і прымусовай. У апошнім выпадку абавязковым элементам мантаванай кліматычную сеткі з'яўляецца цыркуляцыйны помпа, перапампоўваюць цепланосбіт.

Перавагі і недахопы

Працуе апісваны контур ацяплення наступным чынам: разагрэтая вадкасць становіцца менш шчыльнай і больш лёгкай, таму выцясняецца цяжкай халоднай вадой у верхнюю кропку сістэмы абагравання.

Затым, астываючы, цепланосбіт апускаецца ўніз, адначасна працякаючы праз усе ўсталяваныя радыятары і аддаючы назапашанае цяпло паветры ў пакоях. Таму батарэі, размешчаныя бліжэй да катла (або на верхніх паверхах), грэюць лепш. Гэта і ёсць адзін з самых сур'ёзных недахопаў одноконтурный ацяплення.

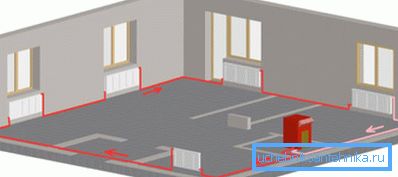

Однотрубная сістэма не дазваляе рэгуляваць аб'ём цепланосбіта, які паступае ў радыятары ацяплення

Каб кампенсаваць рознасць тэмператур, радыятары, размешчаныя бліжэй да Награвальнік, маюць меншую плошчу цеплаабменніка, у той час як самыя далёкія канструююцца з большай колькасці асобных секцый, што павялічвае іх магутнасць.

Ёсць яшчэ некалькі спосабаў павелічэння эфектыўнасці одноконтурной сістэмы ацяплення:

  1. Ўстаноўка цыркуляцыйнага помпы. У гэтым выпадку вадкасць перацякае па прыборах ацяплення больш інтэнсіўна, у выніку чаго павышаецца эфектыўнасць работы ўсёй кліматычную сеткі.
  2. Правільнае размяшчэнне радыятараў. Для памяншэння цепластрат рэкамендуецца блізкія да катла батарэі па магчымасці ўсталёўваць у самых цёплых памяшканнях - унутраных пакоях, які мае мінімум вокнаў.
Каб забяспечыць раўнамерны нагрэў пакояў, прыходзіцца ўсталёўваць вялікія радыятары ацяплення

З іншага боку, одноконтурный ацяпленне ўсё ж даволі папулярна.

Яно шырока ўжываецца ў індывідуальным будаўніцтве, бо мае мноства пераваг:

  • нізкая цана мантажу - для ўстаноўкі неабходна купляць мінімум труб і іншай фурнітуры, зніжаюцца таксама і затраты на аплату паслуг мантажных брыгад;
  • больш эстэтычны выгляд - так як маецца толькі адна труба, яе лягчэй схаваць, замаскіраваць або забетанаваць ў сцяну (пол);
  • магчымасць выбару патоку гарачай вады - уключэнне тых ці іншых контураў ажыццяўляецца з дапамогай ручной або аўтаматычнай запорной арматуры;
  • магчымасць пракладкі трубаправодаў пад міжпакаёвымі дзвярыма.

Звярніце ўвагу! Дакладная схема размяшчэння трубаправодаў напрамую залежыць ад планоўкі хаты. Неабходна выбіраць такія месцы, якія гарантуюць мінімальная колькасць цепластрат.

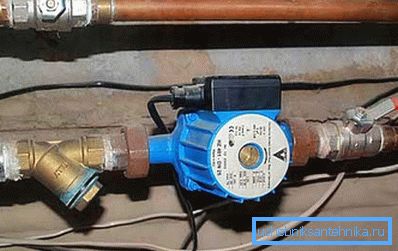

Сістэма ацяплення вялікага дома патрабуе наяўнасці цыркуляцыйнага помпы

Памятаеце, што эфектыўны ператок вадкасці натуральным спосабам немагчыма арганізаваць у такіх выпадках:

  • агульная плошча дома перавышае 200 квадратных метраў;
  • працягласць контуру больш, чым 30 метраў;
  • да аднаго контуры ацяплення падключана больш за 10 радыятараў абагравання.

У гэтым выпадку вам усё ж давядзецца ўсталёўваць цыркуляцыйны помпа або купляць кацёл, ужо абсталяваны ім.

цеплатэхнічны разлік

Камфорт у памяшканнях залежыць не толькі ад схемы пракладкі, але і ад колькасці цеплавой энергіі, якую батарэі аддаюць паветры пакояў. Таму, каб не змерзнуць зімой, трэба зрабіць правільны цеплатэхнічны разлік. Пра гэта, дарэчы, кажа і інструкцыя, замацаваная дзеючымі БНіП.

Дзякуючы правільнаму разліку можна выбраць:

  • кацёл патрэбнай магутнасці - слабы не зможа абагрэць хату, магутны будзе дарма паліць дарагія энерганосьбіты;
  • радыятары патрэбнай плошчы - гэта дапаможа значна скараціць выдаткі на іх куплю.

Разлікі можна вырабіць самастойна (з дапамогай адмысловай кампутарнай праграмы) або звярнуцца ў спецыялізаваную інжынерную фірму. Другі варыянт больш затратны, але так вы будзеце ўпэўнены ў правільнасці прадстаўленых вам дадзеных.

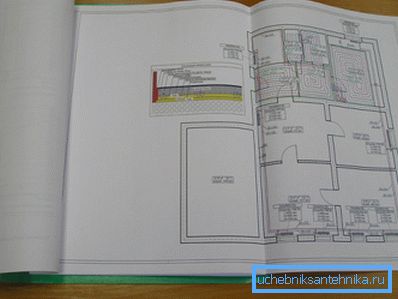

Перад мантажом ацяплення трэба выканаць цеплатэхнічны разлік збудаванні

Акрамя таго, інжынеры гэтай арганізацыі падрыхтуюць і схему контураў ацяплення, вычарчанай на прадастаўленым плане вашага дома (кватэры). Гэта значна палегчыць мантаж і дапаможа купіць патрэбную колькасць матэрыялаў.

Разнавіднасці одноконтурный схем

З вертыкальнай сістэмай разводкі

У гэтым выпадку цепланосбіт, разагрэты катлом, па вертыкальна устаноўленаму стаяку падымаецца да самай верхняй кропцы ацяпляльнай сеткі (на гарышча або пад столь верхняга паверху), адкуль затым сцякае ўніз, адначасна награваючы размешчаныя на кожным паверсе дома батарэі.

Асаблівасці канструявання і працы вертыкальных контураў ацяплення складаюцца ў наступным:

  • перасоўванне цепланосбіта можа забяспечвацца натуральным спосабам, без выкарыстання электрычнага абсталявання;
  • усе ўчасткі труб павінны быць пракладзены з невялікім ухілам у бок катла, каб павялічыць інтэнсіўнасць цыркуляцыі вады і пазбегнуць адукацыі паветраных коркаў;
  • трубы складана хаваць у сценах, так як у гэтым выпадку вы наўрад ці зможаце выканаць ўхіл;
  • сістэма працуе абсалютна аўтаномна, таму нават у выпадку аварыйнага спынення падачы электраэнергіі без цяпла вы не застанецеся.

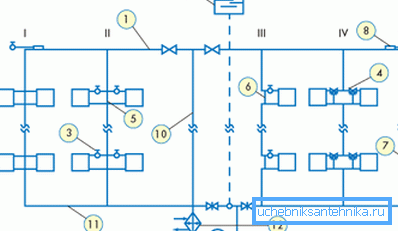

Схема одноконтурный ацяплення з вертыкальнай разводкай

З гарызантальнай сістэмай разводкі

Тут вертыкальны стояк ня мантуецца. Магістральны трубаправод праводзіцца ўздоўж падлогі небудзь пад ім. Калі вы вырашылі замаскіраваць трубы ў бетоннай сцяжкі, паклапаціцеся аб іх цеплаізаляцыі, інакш не пазбегнуць даволі значных цепластрат.

Акрамя таго, пажадана і ў гэтым выпадку выконваць ўхіл:

  • па-першае, сетка ацяплення зможа працаваць (хоць і менш эфектыўна) пры адключэнні электраэнергіі;
  • па-другое, пры запаўненні труб вадкасцю вы пазбегнеце адукацыі паветраных коркаў.

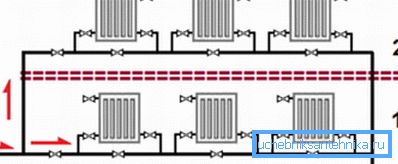

Схема одноконтурный падлучэння з гарызантальнай разводкай

Спосабы падлучэння радыятараў

Тут мы не будзем разглядаць асобныя канструкцыі батарэй і варыянты размяшчэння патрубков (знізу, збоку і гэтак далей). Спынімся толькі на падводцы труб. Усе варыянты стыкоўкі радыятараў паказаныя ў табліцы.

Праточнае падлучэнне радыятараў
выгляд апісанне
праточнае У гэтым выпадку контур ацяплення падключаецца да ўваходнага і вывадныя патрубку батарэі. Вада працякае праз кожны радыятар, усталяваны ў сістэме, бо іншага шляху ў яе папросту нет.Такое падключэнне не дазваляе рэгуляваць інтэнсіўнасць працы прыбораў ацяплення. Акрамя таго, у выпадку працёкаў награвальных прылад прыйдзецца цалкам спыняць сістэму абагравання і зліваць цепланосбіт.
якое замыкае Тут які ўваходзіць і выходзіць патрубкі батарэі злучаюцца яшчэ і абводным участкам трубы (так званым байпас). Трэба браць дэталь, дыяметр якой крыху менш асноўнага падае контура.Вода, паступаючы да батарэі, размяркоўваецца на два патокі: у батарэю і ў байпас. Усталяваўшы на ўваходным патрубке термоклапан, а на выходным і байпас - запорную арматуру, можна лёгка рэгуляваць тэмпературу ў пакоях і выконваць замену батарэй без прыпынку працы агульнага ацяплення.
Батарэя з абводным участкам трубаправода

Мантаж одноконтурной ацяпляльнай сістэмы

Канструяванне кліматычную сеткі з адным трубаправодам вырабляецца ў такой паслядоўнасці:

  1. усталёўваецца кацёл. Па зразумелых прычынах мантаваць яго трэба ў самой ніжняй кропцы сістэмы. Чым больш будзе перапад вышынь паміж радыятарам і награвальнікам, тым лепш будзе цеплаабмен ў сістэме.

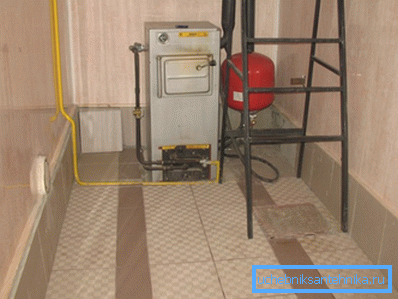

Кацёл павінен быць размешчаны ніжэй за ўзровень радыятараў

Калі ў вас няма магчымасці ўсталяваць агрэгат у склепе, для яго трэба ўладкаваць прыямак, адліты з бетону і абліцаваны керамічнай пліткай.

Звярніце ўвагу! Калі вы вырашылі рабіць сістэму з прымусовай цыркуляцыяй, да падобных хітрыкаў можна не звяртацца. Аднак, размясціўшы ацяпліцель апісаным вышэй спосабам, вы зробіце сістэму абагравання больш незалежнай ад інжынерных сетак агульнага карыстання.

  1. мантуюцца радыятары. Тут трэба строга выканаць гарызанталь і вертыкаль, інакш у батарэях будуць назапашвацца мінеральныя адклады, якія рана ці позна закаркаваць усе каналы. З-за гэтага давядзецца альбо праводзіць чыстку, альбо мяняць прылады.

Таксама трэба выканаць адлегласці паміж батарэяй і канструктыўнымі элементамі будынка. Парушэнне тэхналогіі навешвання батарэі прывядзе да таго, што вакол яе будзе дрэнна цыркуляваць паветра. Гэта негатыўна адаб'ецца на эфектыўнасці працы прылады.

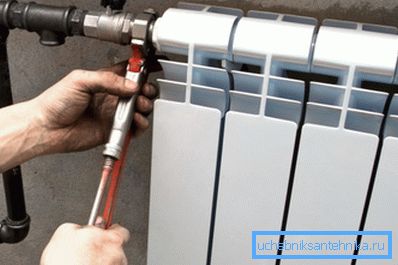

Падчас ўстаноўкі батарэй сочыце за ўзроўнем
  1. мантаж трубаправодаў. Тут варта вызначыцца з матэрыялам труб. Найбольш распаўсюджаныя кліматычныя сеткі з палімерных дэталяў, аднак, калі часткай сістэмы з'яўляецца цвёрдапаліўны кацёл, лепш аддаць перавагу сталёвыя. Згаданы агрэгат награвае цепланосбіт да тэмпературы, якая перавышае 95 градусаў Цэльсія, што вельмі шкодна для пластыкавых труб.
Трубы ў однотрубной сістэме павінны быць пракладзены пад ухілам
  1. Ўстаноўка дадатковых элементаў. Мантуюцца электрычныя помпы, кантрольнае і рэгулюе абсталяванне, пашыральны бак, паветраныя клапаны і гэтак далей.
  2. Апошняя стадыя працы - апрасоўка. Для яе правядзення лепш запрасіць кваліфікаванага работніка са спецыяльным пнеўматычным прыладай.

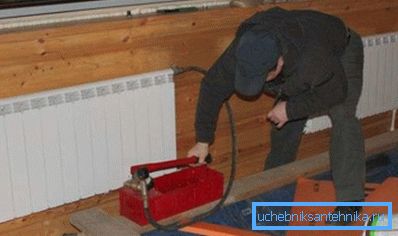

Завяршальны этап працы - апрасоўка ацяплення

выснову

Одноконтурная сістэма абагравання - танны і эфектыўны спосаб забеспячэння цяплом невялікіх па плошчы дамоў і кватэр. Аднак калі вы з'яўляецеся ўладальнікам пентхауса або велізарнага маёнтка за горадам, лепш выбраць іншыя варыянты.
