Однотрубная сістэма ацяплення: як абагрэць уласны дом з

Выбар сістэмы абагравання ўласнага катэджа з'яўляецца адным з найбольш важных этапаў праектавання і будаўніцтва жылля. Ад яе залежыць не толькі камфорт і ўтульнасць у доме, але тое, якая колькасць грашовых сродкаў будзе выдаткавана на аплату камунальных паслуг. Аптымальным выбарам для будынкаў невялікі плошчы з'яўляецца однотрубная сістэма апалы з натуральнай цыркуляцыяй, аб правілах мантажу якой сваімі рукамі і пойдзе гаворка ніжэй.

разнавіднасці

Однотрубные ацяпленне можа канструявацца па некалькіх розных схемах. Выбар канкрэтнай залежыць ад вашых асабістых пераваг, а таксама асаблівасцяў ўзводзіцца аб'екта.

Тым не менш, любая схема однотрубной сістэмы ацяплення мае такія асаблівасці:

• у гэтай інжынернай сеткі адсутнічае падзел на якія падаюць цепланосбіт трубаправоды і адводзяць астылую ваду ад радыятараў;
• усе прыборы злучаныя ў агульную сістэму паслядоўна, а цепланосбіт, праходзячы па сістэме, апісвае кольца;
• закрытая однотрубная сістэма ацяплення (з замкнёным колам цыркуляцыі гарачай вады) можа камбінавацца з двухтрубной - у гэтым выпадку падача вады на паверхі і яе выдаленне адбываецца па двух каналах, а разводка - па адным.

Інжынерамі-будаўнікамі вылучаюцца чатыры разнавіднасці однотрубных схем, якія адрозніваюцца паміж сабой спосабам мантажу трубаправода, які злучае кацёл з радыятарамі.

1. Однотрубная схема ацяплення з ніжнім размяшчэннем труб. У гэтым выпадку цепланосбіт працякае па трубах, размешчаным гарызантальна і пракладзеных уздоўж падлогі (або пад ім), пасля чаго падымаецца да ўсталяваных панэляў ацяплення. Вартасці гэтай сістэмы складаюцца ў лёгкай рэгулёўцы тэмпературы і магчымасці перакрываць асобныя элементы інжынернай сеткі ў выпадку аварый або для прафілактычнага рамонту.

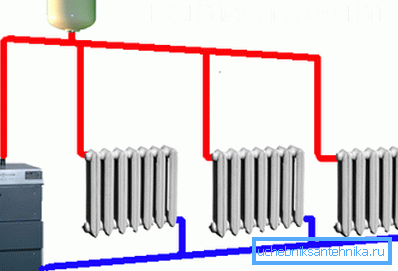

1. Однотрубная сістэма ацяплення з верхняй разводкай. Тут цепланосбіт, выходзячы з ацяпляльніка, адразу падымаецца да самай верхняй кропцы сеткі, пасля чаго з дапамогай труб, выкладзеных гарызантальна, размяркоўваецца па панэлях ацяплення.

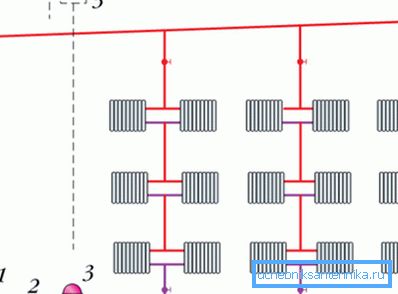

1. Однотрубная вертыкальная сістэма ацяплення. Яе асаблівасць складаецца ў тым, што ў пакоях адсутнічаюць гарызантальна выкладзеныя трубы. Тут цепланосбіт, трапляючы ў верхнюю кропку, сцякае вертыкальна ўніз, праходзячы па шляху праз устаноўленыя ў пакоях радыятары.

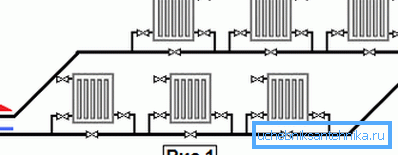

1. Однотрубная гарызантальная сістэма ацяплення прынцыпова падобная на папярэднюю, але тут трубы размяшчаюцца гарызантальна. Часта такая схема выкарыстоўваецца ў аднапавярховых дамах.

Акрамя апісаных вышэй разнавіднасцяў, однотрубная схема сістэмы ацяплення бывае:

• з натуральнай цыркуляцыяй цепланосбіта;
• з прымусовай арганізацыяй току вады.

У першым выпадку перацяканне вадкасці забяспечваецца за кошт рознасці тэмператур і, адпаведна, шчыльнасці. Напор астылай вады, якая вынікае з радыятараў, выцясняе менш шчыльны і гарачы цепланосбіт ў больш высокія кропкі трубаправода, адкуль ён і разліваецца далей.

Каб такая сетка функцыянавала нармальна, неабходна пры ўсталёўцы труб арганізаваць іх ўхіл у бок катла на 3-4 градуса. А гэта не заўсёды магчыма ў аднапавярховых будынках вялікай працягласці (больш за 30 метраў).

Сістэма прымусовай цыркуляцыі дадаткова абсталюецца помпай, які усталёўваецца перад уваходам зваротнага (халоднага) трубаправода ў кацёл. У гэтым выпадку ўхіл можна рабіць меншым (ад 0,5 да 1 градуса).

Звярніце ўвагу! Схема з натуральнай цыркуляцыяй пераважней, так як з'яўляецца больш энерганезалежным - яе праца не залежыць ад наяўнасці альбо адсутнасці электраэнергіі.

Каб пазбегнуць застою вады пры адключэнні электрычнасці інжынеры раяць ўсталёўваць так званы разгонный калектар. Гэта звычайная вертыкальная труба, якая падымае цепланосбіт у верхнюю кропку сістэмы - на вышыню не менш за 1,5 метра адносна радыятараў.

мантаж

Прынцып працы і элементы

Однотрубная закрытая сістэма ацяплення ўяўляе сабой кальцо, у якое ўключаны ўсе яе складовыя часткі:

• кацёл, які разагравае цепланосбіт да зададзенай тэмпературы;
• трубы, па якіх гарачая вада дастаўляецца да радыятараў, а пасля іх праходжання - да катла;
• панэлі ацяплення;
• пашыральны бак.

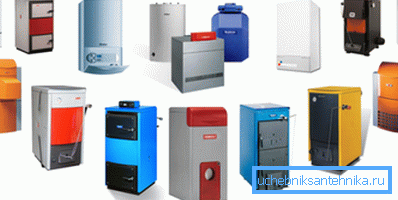

Выбіраючы кацёл, звярніце ўвагу на выкарыстоўваецца ім тып паліва. Найбольш эканамічныя ацяпліцеля, дзе вада разаграваецца газам. Але для гэтага трэба, каб магістральны газаправод падыходзіў да вашаму ўчастку. Акрамя таго, часта выкарыстоўваюць абсталяванне на цвёрдым або вадкім паліве, звадкаваным балонным газе або камбінаваныя агрэгаты.

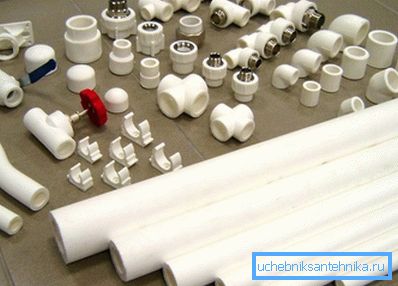

Дыяметр труб залежыць ад працягласці сеткі ацяплення, тыпу радыятараў плошчы дома, магутнасці катла і гэтак далей. У цяперашні час найбольш распаўсюджаны трубаправоды з розных палімераў.

Выбіраючы трубы і радыятары для канструявання однотрубной ацяпляльнай сістэмы неабходна абавязкова браць пад увагу інжынерныя параметры (аб'ём неабходнай вадкасці, яе ціск, тэмпературу, дыяметр трубаправодаў, плошча радыятараў і гэтак далей), якія павінны быць вызначаны загадзя.

Разлік гідраўлічны ацяплення - однотрубной сістэмы з любым размяшчэннем магістралі, якая падае цепланосбіт - можна вырабіць самастойна цi даручыць гэтую працу адмыслоўца. Цана на падобную паслугу, як правіла, не вельмі высокая.

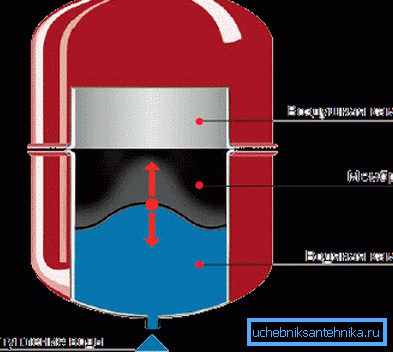

Пашыральны бак неабходны для рэгулявання ціску вадкасці ў сістэме і папярэджання яе паломкі ў выпадку яго павышэння. Сучасная сістэма ацяплення прадугледжвае выкарыстанне пашыральны ёмістасці закрытага тыпу. Яна складаецца з двух камер, падзеленых гнуткай перагародкай. У адну з іх запампаваны паветра пад высокім ціскам, другая падключана да ацяпляльных трубаправодах.

Звярніце ўвагу! Пашыральныя бакі закрытага тыпу могуць быць устаноўлены не толькі ў верхняй кропцы сістэмы, але і ў любым зручным для вас месцы, напрыклад, кацельні ці дапаможным памяшканні. Яшчэ адно яго вартасць у тым, што адсутнасць прамога кантакту з паветрам папярэджвае заўчасную карозію металічных частак сістэмы ацяплення.

Выбар варыянтаў падлучэння ацяпляльных панэляў

Однотрубная схема падлучэння радыятараў ацяплення прадугледжвае праточнае праходжанне цепланосбіта або канструяванне так званых байпас - участкаў труб, праз якія можа праходзіць гарачая вада, абыходзячы радыятар.

У першым выпадку не прадугледжваецца ўладкаванне стояка для транспарціроўкі вадкасці. Вада паступае ад катла і працякае праз кожны радыятар: ад верхніх да ніжніх ці ад блізкіх да далёкіх. Пры гэтым тэмпература вады будзе паступова паніжацца і самыя ніжнія (далёкія) памяшкання могуць абагравацца дрэнна.

Пазбегнуць такой сітуацыі можна, калі ў пачатку сістэмы ацяплення мантаваць радыятары меншай плошчы, чым у канцы.

Мінусам сістэмы справядліва лічыцца немагчымасць ўсталяваць на трубаправоды запорную арматуру і терморегулирующие клапаны, так як перакрыцце аднаго крана пацягне за сабой непрацаздольнасць сістэмы ў цэлым.

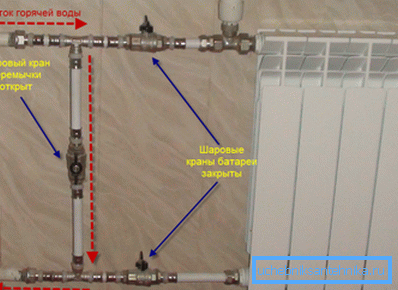

У другім выпадку пад радыятарам ацяплення мантуецца транзітны трубаправод - байпас - дзякуючы якому і забяспечваецца больш эфектыўнае абаграванне ўсіх памяшканняў.

Звярніце ўвагу! Байпасы павінны быць выраблены з труб меншага дыяметра, чым асноўны трубаправод, інакш у радыятар не будзе паступаць дастатковую колькасць цепланосбіта.

Усе кропкі ўваходу вады ў панэлі ацяплення, а таксама абводныя трубы павінны быць абсталяваны кранамі. Гэта дазволіць рэгуляваць тэмпературу сістэмы ацяплення ў кожным памяшканні асобна. Акрамя таго, пры аварыі можна часова адключыць той ці іншы ўчастак і выканаць яго рамонт або замену без поўнага прыпынку ацяплення.

тэхналогія ўстаноўкі

Мантаж апісванай інжынернай сеткі можа вырабляцца толькі пасля таго, як выкананы гідраўлічны разлік однотрубной сістэмы ацяплення. Менавіта ад яго залежыць, якія элементы будуць выкарыстоўвацца.

Сама ж паслядоўнасць дзеянняў такая:

1. У загадзя абраным і падрыхтаваным месцы усталёўваецца ацяпляльны кацёл. Інструкцыя, якая апісвае гэты працэс, ідзе ў камплекце з агрэгатаў. Мэтазгодна даручыць мантаж гэтага абсталявання спецыяліста арганізацыі, дзе вы набывалі прылада. Ён дасць гарантыю на сваю працу.
2. Канструюецца трубаправод. Пры гэтым загадзя неабходна змантаваць траякі ў месцах ўстаноўкі радыятараў ацяплення. Абавязкова сочыце, каб усе трубы былі ўсталяваныя з ухілам, інакш натуральная цыркуляцыя цепланосбіта будзе парушаная.

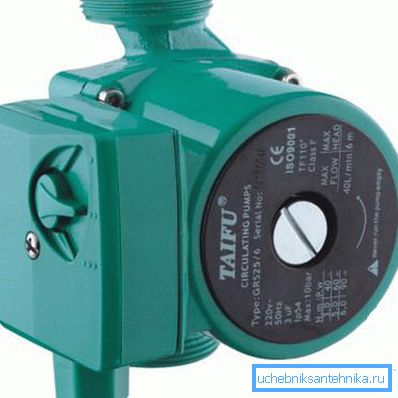

1. У выпадку мантажу ацяплення з прымусовым токам вады, трэба ўсталяваць электрычны помпа. Памятаеце, што гэта абсталяванне разлічана на перапампоўку вады, тэмпература якой не перавышае 60 градусаў. Таму яго трэба ўсталёўваць у канчатковай кропцы сістэмы - перад уваходам астылага цепланосбіта ў кацёл.
2. Далей падключаецца пашыральны бак. Як ужо згадвалася, закрытая ёмістасць з мембранай можа быць прымацаваная належным чынам у любым месцы, а адкрытая - толькі ў самым высокім пункце сістэмы.

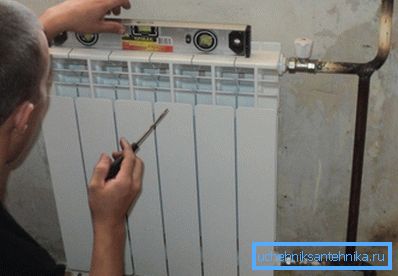

3. Па заканчэнні папярэдняга этапу можна прыступаць да замацавання радыятараў ацяплення. Яны прымацоўваюцца да сцяны з дапамогай камплектных кранштэйнаў. Перад разметкай і свідраваннем трэба азнаёміцца ​​з рэкамендацыямі вытворцы, якія тычацца ўстаноўкі. Важна выканаць прадпісаныя адлегласці ад сцен, падваконнікаў, падлог і іншых канструктыўных элементаў будынка.
4. Панэлі ацяплення ўсталёўваюцца зыходзячы з абранай вамі схемы. Не забудзьцеся падключыць запорную арматуру, тэрмарэгулятары, заглушкі, краны для страўлівання паветра і гэтак далей.

1. Перад заліваннем цепланосбіта вырабляецца апрасоўка сціснутым паветрам, пасля чаго сістэма напаўняецца вадой, вырабляецца яе пробны пуск і наладжваюцца рэжымы працы.

Однотрубная вертыкальная сістэма ацяплення з ніжняй разводкай труб больш падыходзіць для шматпавярховых прыватных дамоў, з гарызантальнай - для аднапавярховых. Але памятайце, што пры плошчы дома больш за 200 кв. метраў і працягласці труб больш за 30 метраў трэба альбо ўсталёўваць магутныя помпы, альбо выбіраць іншую схему мантажу ацяпляльнай сістэмы.

выснову

Гарызантальная однотрубная сістэма ацяплення з'яўляецца адным з найбольш эфектыўных спосабаў абагравання невялікіх па плошчы жылля. Калі вы з'яўляецеся ўладальнікам прасторнага жылля, мэтазгодна спыніць свой выбар на больш складаных, але эфектыўных схемах. Іх апісанню прысвечана відэа, размешчанае ніжэй.
