Однотрубная сістэма ацяплення ленінградка: прастата і

У гэтым артыкуле нам трэба будзе пазнаёміцца ​​з адной з найбольш простых і распаўсюджаных схем ацяплення - ленінградкай, або барачнага сістэмай. Мы даведаемся, якія вартасці і недахопы яна мае на фоне альтэрнатыў, як правільна падключаць да яе ацяпляльныя прыборы і на якія дыяметры труб варта арыентавацца. Такім чынам, у шлях.

Што гэта такое

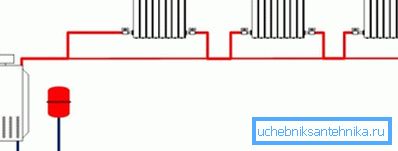

Ленінградка - гэта, спрошчана кажучы, труба разліву, апяразвае дом або ацяплянае памяшканне па перыметры. Ацяпляльныя прыборы урэзаныя непасрэдна ў яе кароткімі падводкамі. Перапад, неабходны для цыркуляцыі, звычайна ствараецца цыркуляцыйнай помпай або ўрэзкай ў цеплатрасу праз элеваторный вузел.

Для налады хуткасці цыркуляцыі цепланосбіта (і, адпаведна, тэмпературы далёкіх ад пачатку кольцы радыятараў) могуць выкарыстоўвацца:

• Плыўная або ступеністая рэгуляванне прадукцыйнасці цыркуляцыйнага помпы.
• Дросселирующая запорная арматура.
• Подпорная шайба.

Акрамя таго: Ленінградка можа выкарыстоўвацца ў сістэмах з натуральнай цыркуляцыяй цепланосбіта (гравітацыйных). У гэтым выпадку хуткасць цыркуляцыі рэгулюецца нагрэвам цеплаабменніка ў печы або катле.

вобласці прымянення

Абмежаванні выцякаюць з прылады барачнага схемы.

1. Яна можа прымяняцца ў памяшканнях, канфігурацыя якіх дазваляе зрабіць кальцо непарыўным. Вялікая колькасць перагародак, панарамныя вокны і дзвярныя праёмы не тое каб ставілі на Ленінградка крыж, але яны зробяць яе мантаж настолькі працаёмкім, што можна было ўвогуле задумаешся аб альтэрнатывах.

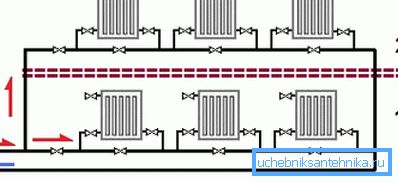

2. Гэтая схема не падыходзіць для шматпавярховых будынкаў. Прынамсі, у чыстым выглядзе: у межах асобных кватэр у новабудоўлях однотрубной кольца часта выкарыстоўваецца; аднак сістэма ацяплення кожнай кватэры ўрэзана ў пару цалкам традыцыйна разведзеных стояков.

Плюсы і мінусы

Што карысна ведаць аб Ленінградцы?

годнасці

• Яна безадказна. Абсалютна безадказна. Сітуацыя, калі сістэма спыняецца з-за завоздушивания, цалкам выключаная.
• Яна дапускае незалежную рэгуліроўку ацяпляльных прыбораў і іх дэмантаж. Пры гэтым адключэнне, дросселирование або адсутнасць аднаго радыятара не ўплывае на працу астатніх.
• Як ужо згадвалася, яна можа працаваць з прымусовай і натуральнай цыркуляцыяй.
• Запуск контуру лімітава просты па-за залежнасці ад наяўнасці ў ім паветра. Паколькі ціск у вадаправодзе або цеплатрасе істотна перавышае атмасфернае, пры размяшчэнні радыятараў над разліву паветра будзе выцеснены ў іх верхнюю частку.
• Цыркуляцыя цепланосбіта пачнецца нават пры завоздушенной сістэме, прычым за кошт цеплаправоднасці ацяпляльных прыбораў яны будуць цалкам прогреты да страўлівання паветра.

Нюанс: схема будзе працаваць апісаным чынам толькі пры схеме падлучэння радыятараў знізу ўніз.

недахопы

Да іх можна аднесці, мабыць, толькі непазбежны роскід тэмператур паміж першымі і апошнімі ацяпляльнымі прыборамі ў контуры. Калі быць дакладным, роскід будзе адчувальным на ўваходзе радыятараў: балансіроўка ацяпляльнай однотрубной сістэмы пры неабходнасці здольная выраўнаваць цеплааддачу.

асаблівасці мантажу

Ці ёсць нейкія правілы, якіх варта прытрымлівацца пры мантажы Ленінградкі сваімі рукамі?

• Радыятары не разрываюць разліў, а ўразаюцца паралельна яму. Пры паслядоўнай ўрэзцы ацяпляльных прыбораў паток цепланосбіта праз іх некалькі павялічыцца, затое мы пазбавімся ўсіх плюшек барачнага схемы - простага запуску, адмоваўстойлівасці і як мага больш незалежным рэгулявання тэмпературы на кожнай батарэі.

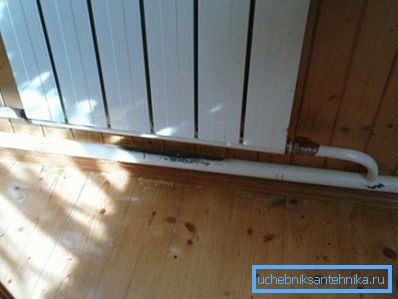

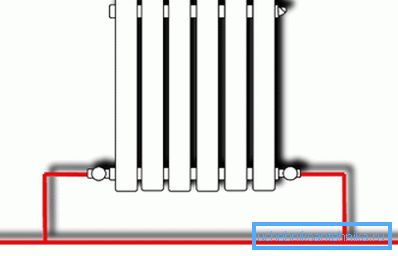

• Як ужо гаварылася, лепш выкарыстоўваць ўрэзку знізу ўніз: падводкі падключаюцца да ніжніх разьбой радыятара з абодвух бакоў. Інструкцыя звязана з тым, што менавіта пры такой схеме наяўнасць паветра ў батарэі не будзе ўплываць на цыркуляцыю праз яе ніжні калектар. З тых жа меркаванняў разліў варта размясціць пад ацяпляльнымі прыборамі, а не над імі.

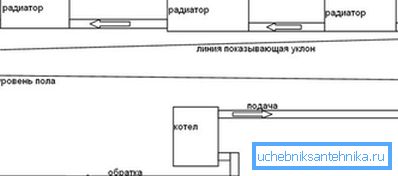

Нюанс: гэтыя рэкамендацыі непрыдатныя для сістэмы з натуральнай цыркуляцыяй. Для руху вады самацёкам разліў воляй-няволяй давядзецца пракласці з ухілам; першыя радыятары апынуцца ніжэй яго. Зрэшты, пры адкрытым пашыральным баку страўлівання паветра дакладна не стане праблемай.

• У якасці ацяпляльных прыбораў не варта выкарыстоўваць канвектары (змеявікі з оребреніем для павелічэння цеплааддачы). Яны зноў-такі пазбавяць нас адной з плюшек Ленінградкі - здольнасці працаваць на абаграванне нават у завоздушенном стане.
• Пры праектаванні сістэмы варта прытрымлівацца наступных мінімальных памераў:

Нюанс: разумны максімум працягласці разліву ў сістэме з натуральнай цыркуляцыяй - каля 40 метраў. Пры большай плошчы дома лепш згалець на цыркуляцыйны помпа.

• Кожны ацяпляльны прыбор камплектуецца наступным наборам арматуры:

• Адсякаюцца шаравым вентылем на ўваходзе. Ён дазволіць цалкам адключыць радыятар для рамонту або замены, ня скідаючы увесь шлях.

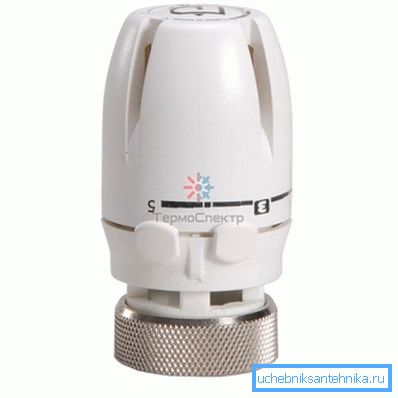

• Дроселем на выхадзе. З яго дапамогай можна зноў-такі цалкам адсекчы ацяпляльны прыбор ці абмежаваць цыркуляцыю праз яго, тым самым знізіўшы тэмпературу. Замест дроселя можа быць ўстаноўлена термостатическая галоўка, якая будзе рэгуляваць ўласную праходнасць у аўтаматычным рэжыме, у залежнасці ад тэмпературы ў памяшканні.

Карысна: з меркаванняў эканоміі замест дроселя або термоголовки можна ўсталяваць яшчэ адзін вентыль. Яго кошт значна ніжэй; аднак рэгуляваць вентылем праходнасць падводкі даволі нязручна.

• Воздушником на адной з верхніх коркаў радыятара. Для страўлівання паветра можа выкарыстоўвацца кран Маеўскага, вентыль ці звычайны Водаразборная кран.

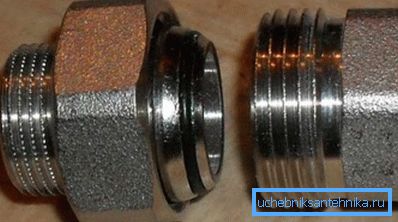

• Пры мантажы на сталёвыя падводкі з боку коркі з левай разьбой ставіцца здымны згон, які дазваляе пры неабходнасці дэмантаваць радыятар без зваркі. Як правіла, сталёвыя падводкі ў камплекце з біметалічныя радыятары выкарыстоўваюцца ў дамах, падлучаных да цэнтральнага ацяплення з яго не заўсёды прадказальнымі тэмпературамі і ціскам. У аўтаномных сістэмах выкарыстоўваюцца трубы з поліпрапілена і металлопластика; для падлучэння батарэй ў гэтым выпадку прасцей паставіць пару амерыканак.

заключэнне

Спадзяемся, што прапанаваны увазе чытача матэрыял дапаможа яму ў праектаванні сістэмы ацяплення і яе мантажы. Як заўсёды, у прымацаваным да артыкулу відэа можна знайсці дадатковую тэматычную інфармацыю. Поспехаў!
