Однотрубная сістэма ацяплення прыватнага дома асаблівасці і

Однотрубная сістэма ацяплення з'яўляецца найбольш простым і эканамічным рашэннем для прыватных дамоў. Аднак, каб яна была сапраўды эфектыўнай, перш чым прыступіць да яе прыладзе неабходна азнаёміцца ​​з некаторымі нюансамі і асаблівасцямі такога ацяплення. Таму далей мы падрабязней разгледзім, што ўяўляе сабой дадзеная схема і як выконваецца однотрубной ацяпленне прыватнага дома сваімі рукамі.

Схема однотрубной сістэмы

асаблівасці

Галоўнае адрозненне разгляданай сістэмы ад двухтрубной складаецца ў тым, што ў ёй адсутнічае падзел магістральных каналаў на прамыя і зваротныя. У выніку замкнёнае ацяпляльны контур праходзіць па ўсім доме па пэўнай траекторыі. Пры гэтым у неабходных кропках паслядоўна падключаюцца радыятары.

Выраўноўванне тэмператур у розных памяшканнях ажыццяўляецца шляхам змены колькасці секцый батарэй, а таксама ўстаноўкі перамычак.

Акрамя таго рэгуляваць тэмпературны баланс дазваляюць наступныя прылады:

  • Термостатические клапана;
  • Балансавальных вентылі,
  • Радыятарнага рэгулятары або шаравыя краны.

У цэлым, прылада такой сістэмы даволі простае.

годнасці

Разгляданая схема валодае мноствам добрых якасцяў, сярод якіх можна вылучыць:

  • эканамічнасць канструкцыі, бо для яе мантажу патрабуецца значна менш труб.
  • Просты мантаж і рамонт.
  • Магчымасць пракладваць магістральны трубаправод над узроўнем падлогі ці нават пад ім.
  • Магчымасць рэалізацыі як у аднапавярховым доме, так і ў будынку з некалькімі паверхамі. Прычым, замкнёнае кольца можа ахапіць нават вялікую плошчу дома.

Менавіта па гэтых прычынах схема однотрубной сістэмы ацяплення прыватнага дома атрымала шырокае распаўсюджанне.

Цыркуляцыйны помпа для однотрубных ацяплення

недахопы

Разам з добрымі якасцямі однотрубная сістэма мае і некаторыя недахопы:

  • Неэфектыўна працуе без прымусовай цыркуляцыі, што ажыццяўляецца пры дапамозе адмысловай помпы.
  • Калі стварыць ціск у сістэме пры дапамозе верхняй трубавай разводкі, неабходна выкарыстоўваць трубы з вялікім дыяметрам, кошт якіх больш высокая. Акрамя таго, камунікацыі могуць сапсаваць інтэр'ер памяшкання. Таму з эстэтычнага пункта гледжання лепш схаваць трубы пад падлогай.
  • Адсутнічае магчымасць рэгулявання ступені нагрэву асобных батарэй (пры мантажы па простай схеме).

У цэлым, як мы бачым, недахопы такой схемы не крытычныя.

Простая схема падлучэння радыятараў

Спосабы мантажу радыятараў

У однотрубной сістэме радыятары могуць падлучацца двума спосабамі. Таму, перш чым выканаць мантаж канструкцыі, неабходна азнаёміцца ​​з асаблівасцямі абодвух варыянтаў:

Простая нерэгулюемых схема Валодае мінімальнай колькасцю злучэнняў і элементаў. Батарэі ў гэтым выпадку падключаюцца ў двух кропках - на ўваходзе і на выхадзе. Як ужо было сказана вышэй, недахопам такой схемы з'яўляецца тое, што выканаць адключэнне аднаго радыятара невозможно.Из-за невысокай эфектыўнасці і нераўнамернага нагрэву батарэй, такую ​​схему можна ўжываць толькі ў невялікіх прыватных дамах.
Схема «Ленінградка» З'яўляецца больш удасканаленым варыянтам - на ўваходзе і выхадзе радыятараў мантуюцца краны, якія дазваляюць па асобнасці перакрываць прыборы ацяплення або рэгуляваць іх нагрэў.

Такім чынам, другая схема з'яўляецца больш складанай і затратнай, аднак мае важныя перавагі, і таму з'яўляецца больш пераважнай. Асабліва мае сэнс яе выкарыстоўваць у вялікіх дамах.

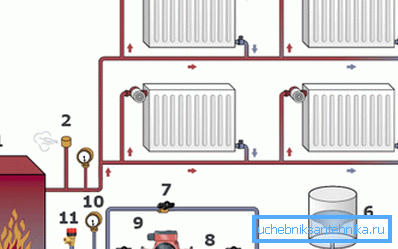

Схема падключэнне радыятараў - «Ленінградка»

Мантаж однотрубной сістэмы

матэрыялы

Каб уладкаваць у доме однотрубных сістэму ацяплення, варта падрыхтаваць наступныя матэрыялы і абсталяванне:

  • Кацёл неабходнай магутнасці.
  • Цыркуляцыйны помпа.
  • Пашыральны бак адкрытага альбо мембраннага тыпу.
  • Трубы - 25 мм дыяметрам для магістраляў і 20 мм для падлучэння батарэй. Да прыкладу, для гэтых мэтаў можна выкарыстоўваць поліпрапіленавыя трубы.
  • Радыятары.
  • Фітынгі для труб.
  • Краны Маеўскага для ліквідацыі паветра з радыятараў і магістраляў.

Звярніце ўвагу! Каб вызначыцца з колькасцю матэрыялаў, папярэдне неабходна скласці праект сістэмы ў маштабе.

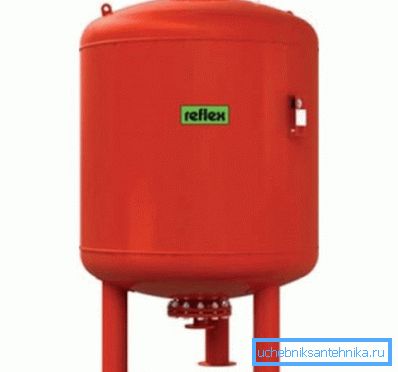

Мембранны пашыральны бак

тэхналогія мантажу

Такім чынам, кароткая інструкцыя па мантажы ацяплення выглядае наступным чынам:

  • У першую чаргу неабходна ўсталяваць кацёл, згодна з яго размяшчэнню на схеме.
  • Затым мантуецца трубаправод. У месцах падлучэння батарэй варта ўсталёўваць траякі, што дазволіць выканаць байпас, як паказана на схеме.
  • Далей у абраным месцы трэба ўсталяваць цыркуляцыйны помпа. Тэхнічна прылада можа падключацца да магістральнай трубе ў любым месцы, аднак, у выніку абмежавання яго максімальнай працоўнай тэмпературы, помпа павінен размяшчацца ў самым «халодным» месцы сеткі.
  • Пасля гэтага усталёўваецца пашыральны бак. Калі ён адкрыты, то павінен размяшчацца ў верхняй кропцы, да прыкладу, на гарышчы. Мембранныя бакі можна ўсталяваць у любым месцы, часцей за ўсё іх мантуюць каля катла.
  • Затым да сістэмы падключаюцца радыятары згодна з праектам. Таксама на дадзеным этапе ўсталёўваюцца перакрываюць краны, заглушкі і краны Маеўскага.
  • Завяршальным этапам з'яўляецца апрасоўка сціснутым паветрам. Пасля гэтага выконваецца пробны пуск сістэмы і яе рэгуляванне.

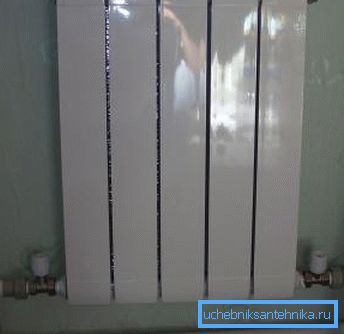

На фота - падлучаны да магістралі радыятар ацяплення

Звярніце ўвагу! Пры мантажы трубаправода апалы з натуральнай цыркуляцыяй неабходна вытрымаць нахіл у 3-4 градуса. Калі ж сістэма мае на ўвазе прымусовы рух цепланосбіта, то ўхіл павінен складаць 1 см на метр.

Вось, мабыць, і ўсе асноўныя моманты мантажу ацяплення па однотрубной схеме.

выснову

Однотрубные сістэму ацяплення можна выкарыстоўваць для любых тыпаў прыватных дамоў. Адзінае, неабходна правільна скласці праект і не дапускаць памылак у працэсе мантажу. З відэа ў дадзеным артыкуле можна подчерпнуть некаторую дадатковую інфармацыю па гэтай тэме.
