Однотрубная сістэма ацяплення: высвятляем эфектыўнасць у

Однотрубная сістэма ацяплення прыватнага дома з'яўляецца больш эканамічнай і просты ў адносінах да двухтрубной сістэме з так званымі «падачай» і «обратку». Ведаючы правілы мантажу такой сістэмы ацяплення можна задаволіць яе найлепшым спосабам, забяспечыўшы высокаэфектыўную працу і максімальнае энергазберажэнне. Мы раскажам пра ўсіх нюансах, якія вы сустрэнеце пры выкарыстанні дадзенага віду ацяплення.

Складнікі ацяпляльнай сістэмы хаты

Для пачатку разбяром, з чаго складаецца однотрубная і двухтрубная сістэма ацяплення, гэта дапаможа ва ўспрыманні ўладкавання ў цэлым:

• магістральнага трубаправода, па якім падаецца цепланосбіт.
• ацяпляльных прыбораў (Радыятараў), падлучаных у неабходных месцах да магістралі.
• крыніцы цепланосбіта (Гарачай вады) у выглядзе катла.
• пашыральнага бака.
• Элементаў забеспячэння цыркуляцыі цепланосбіта ў сістэме.

Заўвага! Большасць цепланосбітаў адрозніваецца аб'ёмам бакаў і дадатковымі функцыямі, а таксама выкарыстоўваюцца матэрыяламі пры пракладцы.

асаблівасці

Однотрубная сістэма ацяплення Ленінградка ўяўляе сабой замкнёны контур аднаго трубаправода, па якім цяпло падаецца ў радыятары і, абмыўшы іх, вяртаецца да катла.

Спосаб прылады ацяплення жылля, такім чынам, мае шэраг пераваг, якія робяць яго пераважным ў прыватнай забудове:

• Эканамічнасць ў эксплуатацыі (у параўнанні з двухтрубной варыянтамі).
• Невысокі кошт, у сілу меншага расходу матэрыялаў.
• Просты мантаж і аварыйны рамонт. Большасць уладальнікаў загарадных дамоў могуць самастойна ўладкаваць дадзены варыянт ацяплення.
• Магістральны трубаправод магчыма абкласці непасрэдна над падлогай, альбо схаваць цалкам пад ім.
• Однотрубная сістэма раўназначна эфектыўная як у аднапавярховым, так і ў двух узроўневую доме.

Звярніце ўвагу! Аптымальны рэжым працы дадзенага ацяпляльнага абсталявання ва ўсіх памяшканнях жылля дасягаецца правільна падабранай паслядоўнасцю падлучэння радыятараў.

Цыркуляцыя ў сістэме

Цыркуляцыя цепланосбіта ў ацяпляльнай сістэме можа быць:

• Натуральнай, якая адбываецца за кошт рознасці шчыльнасці вады. Астыўшая вада з зваротнай частцы контуру, якая валодае большай шчыльнасцю выцясняе менш шчыльную (гарачую) да верхняй кропцы стояка і падштурхоўвае далей у магістральны трубаправод да радыятараў.

Да ведама! Пры такім спосабе цыркуляцыі трубы павінны быць пракладзены з ухілам не менш чым у 3-5 градусаў, што не заўсёды магчыма ў вялікіх дамах з вялікай працягласцю труб. Бо пры такім ухіле трубаправода розніца па вышыні на адзін метр працягласці складзе ад 50 да 70 мм.

• Прымусовай. Пры гэтым спосабе цыркуляцыя цепланосбіта адбываецца з дапамогай помпы, падключанага ў ацяпляльную сістэму на зваротным контуры непасрэдна перад уваходам вады ў кацёл. Магістральны трубаправод у сістэме з прымусовай цыркуляцыяй цепланосбіта можа ўкладвацца з перападам вышыні ў 50 мм на метр даўжыні трасы.

Увага! Так як сістэма з цыркуляцыйнай помпай, падлучаным у электрасетку, аўтаматычна становіцца энергазалежнасці, варта прыняць меры па пазбяганню застою цепланосбіта ў моманты абясточвання. Для гэтага усталёўваецца так званы разгонный калектар, здольны выпхнуць гарачую ваду на вышыню каля 1,5 метра.

пашыральны бак

На піку разгонного калектара выконваецца адвод трубаправода ў пашыральны бак. Яго прызначэнне - рэгуляванне ціску ў ацяпляльнай сістэме з мэтай пазбегнуць павышэння да аварыйнага.

Сёння часцей выкарыстоўваюць пашыральныя бакі закрытай канструкцыі, якія выключаюць кантакт цепланосбіта з паветрам.

Канструктыўна пашыральны бак уяўляе сабой ёмістасць, падзеленую на дзве часткі гнуткай мембранай:

• Адна запоўненая паветрам пад залішнім ціскам.
• У іншую забяспечаны ўваход-выхад цепланосбіта.

Закрыты пашыральны бак можна ўсталёўваць у любым зручным месцы ацяпляльнага контуру, што з'яўляецца перавагай перад адкрытымі бакамі, якія мантуюцца выключна ў самым высокім пункце сістэмы.

Да ведама! Свабодны кантакт цепланосбіта з паветрам у адкрытым пашыральным баку спрыяе актыўнаму насычэнню кіслародам. Гэта пагражае датэрміновым сыходам сталёвых труб і прыбораў ацяплення з ладу з-за паскарэння каразійных працэсаў. У такім выпадку пераважны мантаж однотрубной сістэмы ацяплення поліпрапіленавыя трубы - матэрыял устойлівы да дэфармацыі.

Схема ўстаноўкі складнікаў ацяпляльнай сістэмы

Однотрубная сістэма ацяплення мантуецца ў такой паслядоўнасці:

• Крыніца цепланосбіта - кацёл, здольны працаваць за кошт:

• Газу.
• Цвёрдага паліва.
• Электраэнергіі.
• Камбінацыі двух або некалькіх магчымых варыянтаў паліва.

Заўвага! Апошні варыянт зручны для тых выпадкаў, калі ў пэўны час адзін з крыніц паліва недаступны ці становіцца дарагім.

• Разгонный калектар з уваходам у пашыральны бак. (Гл. Таксама артыкул Труборез для сталёвых труб: асаблівасці.)
• Магістральны трубаправод, які абыходзіць па чарзе ўсе памяшканні жылля. Памятаючы пра тое, што па меры выдалення ад катла цепланосбіт астывае, пераважна першымі на шляху яго следавання павінны знаходзіцца памяшкання, якія маюць патрэбу ў лепшым абаграванні:

• Дзіцячыя.
• Спальні.
• Ванныя пакоі.

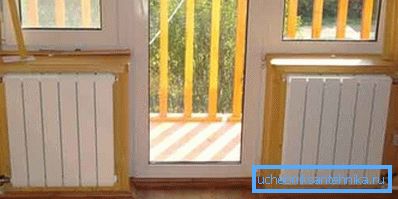

Звярніце ўвагу! Вы вольныя ўсталёўваць радыятары ў сваім доме ў любых зручных вам месцах. Адзінае, чаго патрабуе інструкцыя па мантажы ацяпляльных прыбораў - абавязковая ўстаноўка пад вокнамі. А нашы рэкамендацыі - размясціць таксама радыятары каля ўваходных дзвярэй (на наступным фота).

падключэнне радыятараў

Спосабаў падлучэння ацяпляльных прыбораў у сістэму таксама два:

• Першы - нерэгулюемы найпросты. Радыятары ў гэтым выпадку падключаюцца да магістралі ў двух кропках:

• На ўваходзе.
• На выхадзе.

Гэта простая і недарагая схема падлучэння без дадатковых злучэнняў і элементаў, не дазваляе выконваць:

• Рэгуляванне працы ацяплення.
• Адключэнне радыятара для рамонту або замены пры запоўненай сістэме.

• Другі варыянт - «Ленінградка». Па гэтай схеме кожны радыятар ў кропцы ўваходу і выхаду ў магістраль забяспечаны запорным прыладай, з дапамогай якога можна:

• Рэгуляваць магутнасць ацяплення на асобным участку.
• Цалкам адсякаць паступленне цепланосбіта для выканання рамонту.

Акрамя таго, у абыход радыятараў мантуецца байпас з запорным прыладай, пры перакрыцці якога паток цепланосбіта перанакіроўваецца непасрэдна праз канкрэтны радыятар.

Не забывайце, што толькі вам выбіраць адзін з вышэйапісаных спосабаў на падставе асаблівасцяў кожнай з іх. Ёсць і іншы варыянт - наняць працоўную брыгаду, якая вызначыць па тыпу вашага будынка найлепшую сістэму ацяплення, пасля чаго вы можаце пачаць работы сваімі рукамі. (Гл. Таксама артыкул Каналізацыя ў катэджы: асаблівасці.)

выснову

Цяпер вы больш ведаеце аб тым, які асаблівасць валодае однотрубная сістэма ацяплення, якія існуюць варыянты яе рэалізацыі ў загарадным доме. Як вы разумееце, да вырашэння гэтага пытання варта падыходзіць разважліва, узважыўшы ўсе за і супраць, варта разумець, што лепш для вас і вашага будынка. Абавязкова параўнайце з двухтрубной сістэмай, якая таксама папулярная ў прыватных дамах.

У прадстаўленым відэа ў гэтым артыкуле вы знойдзеце дадатковую інфармацыю па гэтай тэме.
