Падключэнне алюмініевых радыятараў ацяплення: праект,

У апошні час алюмініевыя батарэі ацяплення атрымалі шырокае распаўсюджванне сярод уладальнікаў дамоў. Іх мантаж ажыццяўляецца прасцей, чым ўстаноўка чыгунных радыятараў, аднак таксама мае некаторыя нюансы. Таму ніжэй мы падрабязна разгледзім, як правільна падключыць алюмініевы радыятар ацяплення ў прыватным доме.

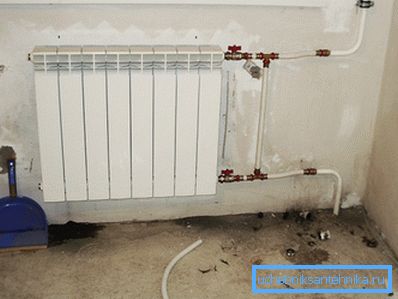

алюмініевы радыятар

Агульныя звесткі

Перш за ўсё варта сказаць, што алюмініевыя батарэі валодаюць мноствам пераваг перад чыгуннымі:

  • Аддача цяпла значна больш.
  • Маюць меншую вагу.
  • Валодаюць больш прывабным знешнім выглядам.

Аднак, варта ўлічваць, што гэтыя прыборы не разлічаныя на высокі ціск, якое ёсць у цэнтралізаваных сістэмах ацяплення. Таму вобласць іх прымянення абмежаваная аўтаномнымі сістэмамі.

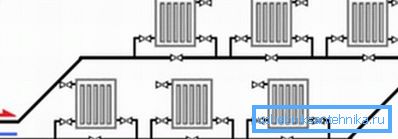

Схема однотрубной падлучэння

падключэнне

праект

Калі ўладкаванне сістэмы ацяплення выконваецца з нуля, то працэс падлучэння батарэй пачынаецца з выканання схемы разводкі.

На дадзеным этапе трэба вызначыцца з наступнымі момантамі:

  • Колькасць выкарыстоўваных радыятараў;
  • Месцам размяшчэння прыбораў ацяплення;
  • Тыпам схемы падлучэння.

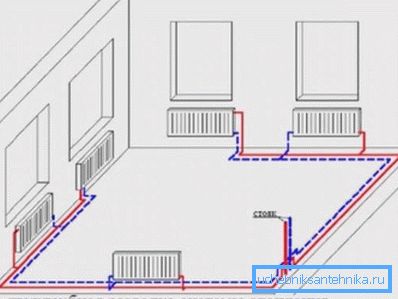

двухтрубная падлучэнне

Варта адзначыць, што схема падлучэння алюмініевых радыятараў ацяплення, як, уласна, і любых іншых батарэй, бывае трох тыпаў:

тып схемы асаблівасці
однотрубная Усе прыборы ацяплення падлучаюцца паслядоўна, у выніку чаго цепланосбіт, перш чым патрапіць у апошні ў ланцугу радыятар, разагравае ўсе папярэднія. Адпаведна, нагрэў ажыццяўляецца нераўнамерна.

Такая схема падыходзіць для маленькіх дамоў, дзе ў сістэме выкарыстоўваецца невялікая колькасць радыятараў. У такім выпадку спрашчаецца яе мантаж сваімі рукамі, а таксама эканомяцца сродкі на матэрыялы.

двухтрубная У гэтым выпадку батарэі таксама падключаюцца паслядоўна, аднак, гарачы цепланосбіт і «обратку» працякаюць па розных трубах. Дзякуючы гэтаму прыборы ацяплення разаграваюцца больш раўнамерна, што дазваляе ўжываць яе для дамоў сярэдніх памераў.
коллекторная Дадзеная схема з'яўляецца найбольш эфектыўнай, так як падлучэнне ўсіх батарэй ажыццяўляецца паралельна, праз калектар. Аднак, выдаткі ў гэтым выпадку моцна павялічваюцца, бо неабходна набыць як мінімум два калектара, а таксама значна большая колькасць труб, кошт якіх звычайна даволі высокая.

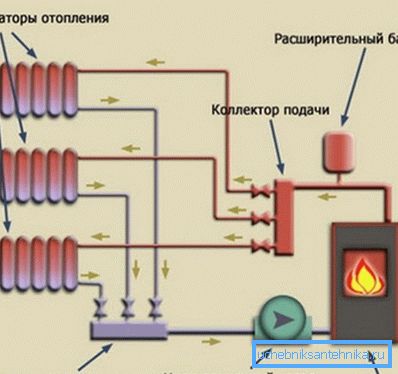

Схема коллекторного падлучэння

Вырашаючы як падключыць алюмініевы радыятар, варта ўлічваць памеры жылля, колькасць памяшканняў, іх плошчу і пр. Вызначыўшыся з тыпам схемы, неабходна адлюстраваць усе элементы сістэмы ацяплення на паперы. Пажадана для гэтага выкарыстоўваць план дома.

Пасля складання такога праекту можна палічыць колькасць неабходных матэрыялаў, да якіх ставяцца трубы, фітынгі і запорная арматура. На дадзеным этапе можна палічыць усе выдаткі, звязаныя з добраўпарадкаваннем ацяплення.

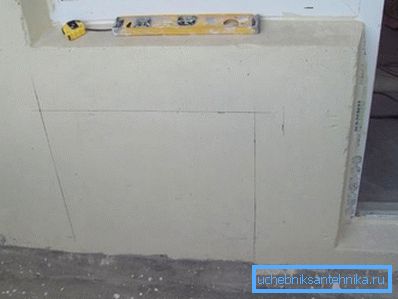

Прыклад разметкі сцяны пад батарэю

падрыхтоўчыя працы

Перад тым як падключыць алюмініевыя радыятары ацяплення, неабходна выканаць некаторыя падрыхтоўчыя працы:

  • Перш за ўсё выконваецца разметка сцен на участках, дзе будуць мантавацца батарэі.
  • Далей ажыццяўляецца мантаж цеплаправода. Варта адзначыць, што з яго размяшчэннем пажадана вызначыцца яшчэ да набыцця батарэй.
  • Да прыкладу, калі плануецца схаваць трубы ў падлозе, то ў такім выпадку аптымальным варыянтам будзе алюмініевы радыятар з ніжнім падключэннем. Калі трубаправод будзе праходзіць па сцяне, то можна набыць прыборы з бакавым падлучэннем. Трубаправод падводзіцца да месцаў размяшчэння батарэй ацяплення паводле схемы. Сам працэс яго мантажу залежыць ад тыпу труб. Яны могуць злучацца компрессіонные фітынгамі, разьбовым злучэннем або зваркай.
  • Затым трэба вызваліць ад ўпакоўкі самі прыборы, усталяваць краны Маеўскага і іншыя элементы. Падрабязную інфармацыю па іх падрыхтоўцы ўтрымлівае схема, якая маецца ў камплекце.

Звярніце ўвагу! Ахоўную поліэтыленавую плёнку варта здымаць толькі пасля ўстаноўкі прыбораў і іх падлучэння да цеплаправодаў.

Пасля гэтага можна прыступіць непасрэдна да ўстаноўцы і падключэнні радыятараў.

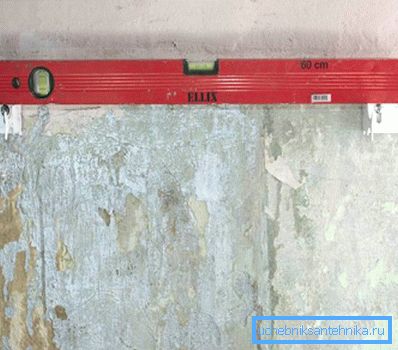

Праверка становішча кранштэйнаў

Мантаж і падлучэнне

Пры мантажы радыятараў важна правільна іх размясціць.

Згодна з БНіП неабходна выконваць наступныя патрабаванні:

  • Адлегласць ад падлогі од прыбора павінна складаць - 10-15 см.
  • Адлегласць да сцяны - не менш за 2 см і не больш за 5 см.
  • Адлегласць да падваконніка - не менш за 10 см.

Інструкцыя па мантажы алюмініевых радыятараў выглядае наступным чынам:

  • Спачатку трэба пазначыць на сцяне месца размяшчэння крапежных адтулін кранштэйнаў. Іх размяшчэнне неабходна праверыць будаўнічым узроўнем.
  • Далей у пазначаных месцах трэба прасвідраваць адтуліны дрылём або перфаратарам.
  • Затым у адтуліны трэба забіць дзюбеля, усталяваць кранштэйны і зафіксаваць іх дзюбель-цвікамі.
  • Становішча кранштэйнаў трэба яшчэ раз праверыць будаўнічым узроўнем, і толькі пасля гэтага можна падвесіць на іх сам радыятар.

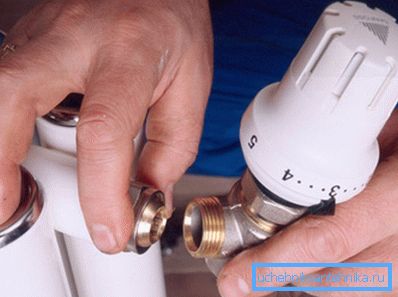

На фота - ўстаноўка тэрмарэгулятара
  • Далей на ўваходзе і выхадзе батарэі ўсталёўваюцца перахаднікі, да якіх падводзяцца трубы. У некаторых выпадках ва ўваходзе ўкручваецца які рэгулюе клапан. Усе рэзьбавыя злучэння павінны быць герметычнымі, для гэтага іх трэба ўшчыльніць ФУМ-стужкай альбо ільнянымі ніткамі і тэрмаўстойлівым герметыкам. Як правіла, перад уваходам і пасля выхаду усталёўваюць шаравыя краны, а таксама выконваецца байпас. Такі спосаб абвязкі дазваляе перакрываць паступленне цепланосбіта ў батарэю, ня адключаючы сістэмы ацяплення, што можа спатрэбіцца па розных прычынах.
  • Пасля выканання ўсіх злучэнняў трэба запоўніць сістэму цепланосбітам. Прычым краны неабходна адкрываць плаўна, каб унутры прыбораў не ўзнікла гідраўдараў.
  • Затым трэба ўключыць ацяпленне і пераканацца, што ў месцах разьбовых злучэнняў адсутнічае цечу.

Савет! Каб павялічыць эфектыўнасць радыятараў, перш чым ўсталяваць іх на сцяне варта замацаваць пенофол, які будзе адлюстроўваць цеплыню ў памяшканне.

Вось, мабыць, і ўся асноўная інфармацыя аб тым, як падключыць алюмініевыя радыятары ў прыватным доме. Адзінае, варта адзначыць, што не заўсёды ёсць магчымасць замацаваць прыборы на сценах, да прыкладу, калі апошнія выкананы з пенабетону ці нават гіпсакардону. У такім выпадку батарэі ўсталёўваюцца на падлозе пры дапамозе адмысловых стоек.

выснову

Падключэнне алюмініевых радыятараў мала чым адрозніваецца ад ўстаноўкі батарэй іншага тыпу. Самае галоўнае ў дадзенай аперацыі - правільна скласці схему падлучэння і забяспечыць герметычнасць усіх стыкаў. Справіцца з гэтай задачай пад сілу кожнаму хатняму майстру, які сутыкаўся з рамонтам цеплавых сістэм ці сантэхнікі.

Азнаёміцца ​​з дадатковай інфармацыяй па агучанай тэме можна з відэа ў гэтым артыкуле.
