Падключэнне біметалічных радыятараў ацяплення. параўнальная

Схема падлучэння біметалічных радыятараў ацяплення істотных адрозненняў ад іншых тыпаў ацяпляльных прыбораў не мае, таму гаворка пойдзе пра агульныя правілы мантажу батарэй. Пры гэтым мы адзначым некаторыя нюансы і асаблівасці, і раскажам, як падключыць біметалічны радыятар ацяплення.

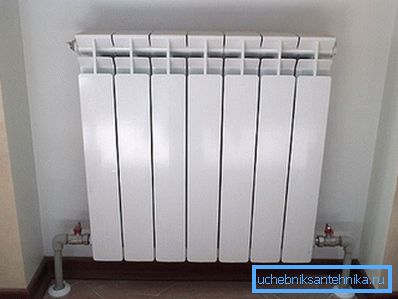

Біметалічны радыятар з ніжнім падключэннем ў інтэр'еры пакоя.

Біметалічныя радыятары ацяплення

Параўнальная характарыстыка з іншымі відамі батарэй

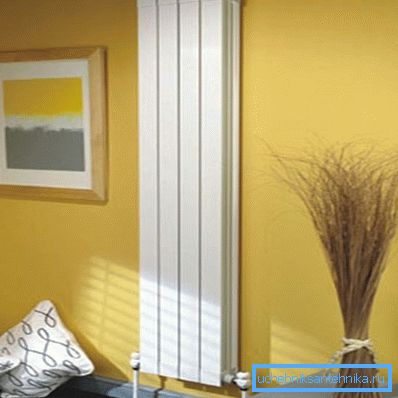

На фота - высокі вузкі прыбор.

Для пачатку неабходна зразумець, якія радыятары ацяплення бываюць, і чым яны адрозніваюцца адзін ад аднаго.

Пералічым асноўныя віды:

  • чыгунныя батарэі - адзін з самых распаўсюджаных тыпаў, які сустракаецца ў большасці кватэр савецкай забудовы. Ўяўляе сабой сістэму злучаных чыгунных секцый з досыць тоўстымі сценкамі і вялікай масай. Адрозніваецца высокай трываласцю і даўгавечнасцю, аднак мае невысокі ККД і цеплааддачу, а таксама можна адзначыць вялікую цеплавую інэрцыю;
  • Сталёвыя трубчастыя рэгістры - гэта сістэма труб досыць вялікага дыяметра, ці адна труба ў выглядзе S-вобразнага выгібу (прыклад - полотенцесушитель). Дадзены тып прыбораў звычайна ўсталёўваюць у вялікіх памяшканнях - канцэртных залах, кінатэатрах, спартыўных комплексах, супермаркетах. Адрозніваюцца высокай магутнасцю і вялікім аб'ёмам цепланосбіта;
  • Сталёвыя панэлі ацяплення. Ўяўляюць сабой звараныя прафіляваныя пласціны з сталі, унутры якіх маюцца каналы для цыркуляцыі цепланосбіта. Маюць досыць нізкую ўстойлівасць да гідраўдар і невысокую трываласць, схільныя карозіі і не вельмі надзейныя;
  • алюмініевыя радыятары - больш за сучасны тып батарэй, які адрозніваецца падвышанай цеплааддачай і ККД, невысокім аб'ёмам цепланосбіта і нізкай масай прыбора. За кошт нізкай цеплавой інэрцыі добра паддаюцца аўтаматычнай і ручной терморегулировке. Патрабавальныя да якасці цепланосбіта і яго кіслотнасці, маюць сярэднюю трываласць і тэрмін службы;
  • медныя батарэі - прадстаўляюць сабой сістэму трубак з пласціністым оребреніем. Адрозніваюцца самай высокай цеплааддачай і ККД, высокай трываласцю і ўстойлівасцю да гідраўдар, адсутнасцю карозіі і доўгім тэрмінам службы. Адзіны недахоп медных агрэгатаў - высокі кошт;
  • біметалічныя радыятары вонкава і па канструкцыі нагадваюць алюмініевыя прыборы з той розніцай, што ўнутраныя сценкі каналаў выкананы з сталі або медзі. Такім чынам атрымоўваецца павысіць эфектыўнасць і цеплааддачу батарэі, але захаваць яе трываласць і даўгавечнасць.

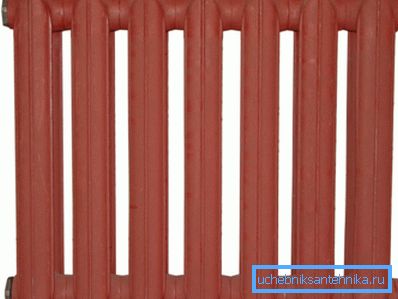

Знаёмая шматлікім чыгунная батарэя.

Каб зразумець галоўную адметную рысу біметалічныя прыбора, варта лепш разабрацца ў яго канструкцыі. Асноўная задача любой батарэі на вадкім цепланосбітам - забяспечыць максімальную перадачу цяпла ад цепланосбіта навакольнага асяроддзі, пры гэтым мець дастатковы запас механічнай і каразійнай трываласці для працяглай эфектыўнай працы.

Ступень цеплааддачы напрамую залежыць ад цеплаправоднасці металу і таўшчыні сценак. Найбольш цеплаправоднасць матэрыялы - алюміній і медзь, таму самыя эфектыўныя прыборы зроблены з каляровых металаў.

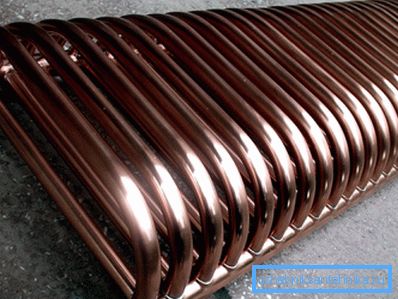

Найбольш эфектыўныя радыятары зробленыя з медзі.

З іншага боку, самую высокую трываласць дэманструе сталь і чорныя металы. Але яны схільныя карозіі і маюць нізкую цеплаправоднасць. Пры гэтым сталь нашмат танней медзі і алюмінія, што таксама з'яўляецца перавагай.

Канструкцыя біметалічныя радыятары адрозніваецца тым, што ўнутраныя сценкі каналаў выкананы з трывалай антыкаразійнай сталі або чыстай медзі, а вонкавыя сценкі і оребренной выкананы з лёгкага і цеплаправоднасці алюмінія. Гэта рашэнне дазволіла сумясціць перавагі сталі і каляровых металаў у адным прыборы.

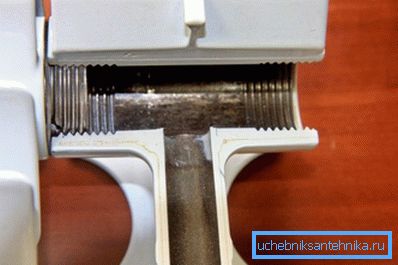

Унутраная паверхня каналаў і калектара выканана з сталі.

Звярніце ўвагу! Біметалічныя радыятары сумясцілі ў сабе перавагі вырабаў з чорных і каляровых металаў, стаўшы найбольш прагрэсіўным і сучасным выглядам ацяпляльных прыбораў.

Перавагі і недахопы

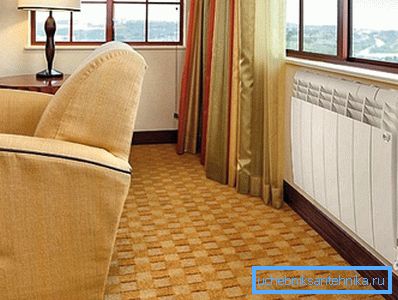

Канвектар выдатна ўпісваецца ў сучасны інтэр'ер.

Разгледзім станоўчыя і адмоўныя бакі выкарыстання агрэгатаў з камбінаванымі металамі ў складзе. Пачнем з пераваг:

перавага апісанне
Высокая механічная трываласць Асяродак прыбора выканана з высокатрывалай антыкаразійнай сталі, якая здольная вытрымліваць працоўны ціск у межах 40 атм., Значныя гідраўдар і знешнія механічныя ўздзеяння
даўгавечнасць Тэрмін службы гэтага тыпу батарэй складае ад 20 да 50 гадоў. Гэта дасягаецца высокім якасцю зборкі і прымяненнем найбольш падыходных матэрыялаў
высокая цеплааддача Цеплаправоднасць алюмінія ў чатыры разы перавышае цеплаправоднасць сталі, а медзь ўдвая цеплаправоднасць алюмінія. Цеплааддача адной секцыі біметалаў складае 150 - 180 Вт, што значна вышэй, чым у одноэлементных мадэляў
Адсутнасць электрахімічных працэсаў Так як унутраныя паверхні каналаў выкананы з сталі, як і трубы, у сістэме не ўзнікае гальванічных працэсаў і электрахімічнай карозіі
добрая рэгуляванне Агрэгаты адрозніваюцца вельмі маленькай ёмістасцю цепланосбіта, што ў спалучэнні з добрай цеплаправоднасцю матэрыялаў дазваляе ажыццяўляць эфектыўную рэгуляванне тэмпературы за кошт термостатических клапанаў
прыгожы дызайн Здольнасць алюмінія да ліцця дазваляе ствараць любыя формы карпусоў, а сучасныя віды фарбаў і пакрыццяў робяць знешні выгляд батарэй асабліва прывабным

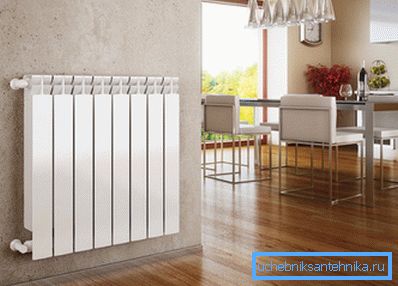

Прывабны знешні выгляд - адметная рыса вырабы.

Да недахопаў мадэлі можна аднесці яе высокі кошт і патрабаванні да якасці вырабу і зборкі. Сумяшчаць матэрыялы варта са строгім выкананнем тэхналогіі, інакш прыбор праслужыць нядоўга і не будзе адпавядаць пералічаным крытэрам.

Звярніце ўвагу! Біметалічны канвектар можна аднесці да найбольш удалым і прагрэсіўным тыпах ацяпляльных прыбораў.

Схемы падлучэння батарэй ацяплення

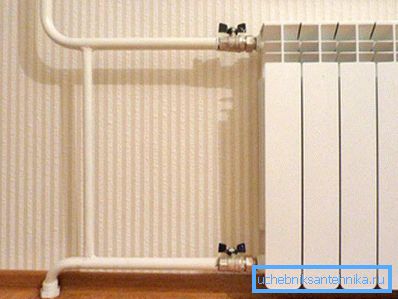

Прыклад бакавога падключэння.

Падключэнне біметалічных радыятараў выконваецца па тых жа правілах, што і для астатніх тыпаў батарэй.

Разгледзім стандартныя схемы абвязкі:

  1. Дыяганальнае падлучэнне. Якая падае труба ўваходзіць у верхнюю адтуліну, а обратку выходзіць з ніжняга адтуліны з іншага боку. Лічыцца найбольш эфектыўным спосабам, забяспечвае цалкам раўнамерны прагрэў і максімальную аддачу цяпла;
  2. Бакавое падлучэнне. Якая падае труба ўваходзіць у верхнюю адтуліну, а обратку выходзіць з ніжняга з таго ж боку. Пры колькасці секцый да 12 штук адрозненняў ад дыяганальнага тыпу практычна не мае, але з узрастаннем гэтай колькасці значна саступае;
  3. Верхняе падлучэнне. Падача ўваходзіць у верхнюю адтуліну з аднаго боку, обратку выходзіць з верхняга адтуліны з адваротнага боку. Досыць эфектыўны спосаб;
  4. Ніжняе падлучэнне. Уваход і выхад цепланосбіта ажыццяўляецца праз ніжнія адтуліны з абодвух бакоў. Прагрэў менш равномерен і не так эфектыўны;
  5. Падлучэнне ў адну кропку. У прыбор заходзіць толькі адна труба. Спосаб найменш эфектыўны і выкарыстоўваецца рэдка.

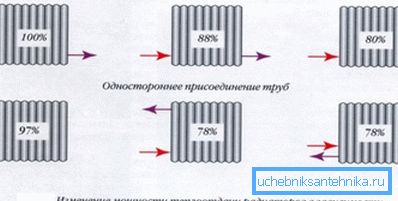

Уплыў спосабу падлучэння на магутнасць.

Таксама варта памятаць, што існуюць однотрубные і двухтрубные сістэмы ацяплення. Хоць, з пункту гледжання абвязкі радыятара - гэта ня вельмі істотна. Большасць унутрыдамавых разводак маюць однотрубной тып.

Звярніце ўвагу! У однотрубных сістэмах для нармальнай рэгулявання і рамонтапрыдатнасць прыбораў іх варта падключаць праз байпас.

мантаж радыятара

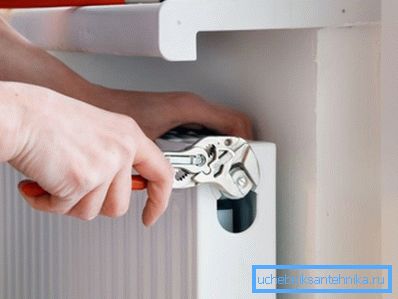

Біметалічныя радыятары ацяплення з ніжнім падключэннем усталёўваюць пры падпольнай або плинтусной разводцы труб.

Для тых, хто вырашыў усталяваць радыятар сваімі рукамі, намі падрыхтавана інструкцыя.

Мы разгледзім однотрубных сістэму з бакавым падключэннем:

  1. Паводле схемы вытворцы мантуем крапежныя кранштэйны;

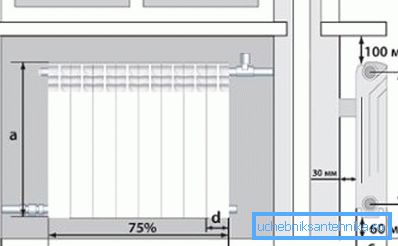

Падбіраем становішча канвектару паводле схемы.
  1. Выконваем зборку батарэі ацяплення. У верхнюю адтуліну Укручваем кран Маеўскага, у ніжняе пад ім - заглушку. У два астатніх ўкручваць хваставік запорного і рэгулявальнага кранаў, рэгулявальны - зверху;

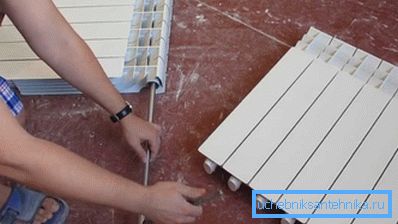

Збіраем выраб перад устаноўкай.
  1. Наважваем і фіксуем батарэю на сцяне;

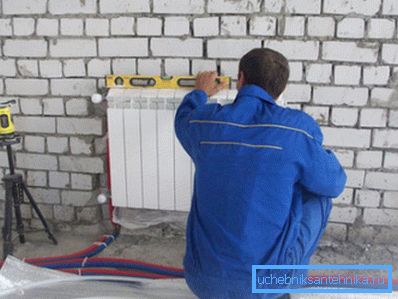

Абавязкова кантралюем працэс будаўнічым узроўнем.
  1. У трубу падачы Укручваем терморегулировочный клапан і злучаем яго з хваставік, устаноўленым у адтуліну батарэі;

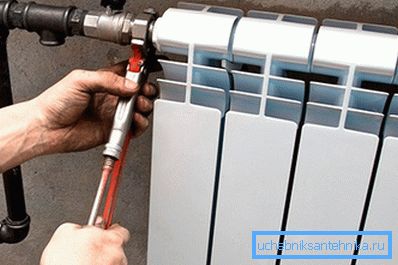

Падлучальны трубу падачы.
  1. У обратку мантуем запорный шаравой кран, які злучаем з хваставік, устаноўленым у ніжнюю адтуліну;

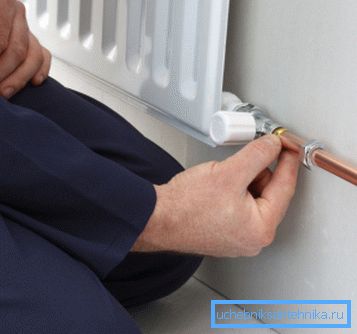

Падлучаюць зваротную трубу.
  1. Трубы падачы і обратку злучаем праз байпас, на які таксама ставім рэгулявальны кран.

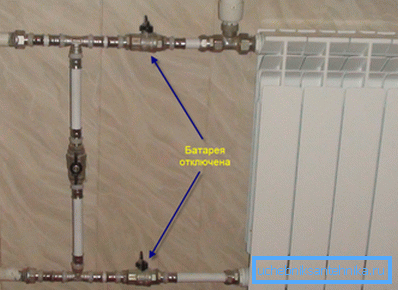

Краны дазваляюць адключаць прыбор для рамонту або замены.

Звярніце ўвагу! Выкарыстоўвайце толькі якасныя муфты і перахаднікі, добрую запорно-рэгулявальную арматуру. Нармальныя фітынгі робяць з сантэхнічнай латуні.

выснову

Біметалічны радыятар ацяплення - выдатны выбар для ацяплення сучаснай кватэры ці загараднай хаты. Прыборы адрозніваюцца высокімі эксплуатацыйнымі паказчыкамі, а разабрацца з правіламі іх мантажу дапаможа відэа ў гэтым артыкуле.
