Падключэнне радыятара ацяплення да двухтрубной сістэме: тыпы

Звычайна сістэма абагравання ў прыватных дамах з'яўляецца аўтаномнай, таму для яе арганізацыі патрабуецца набыць кацёл дастатковай магутнасці і вызначыць, якой павінна быць цеплааддача радыятараў ацяплення. Потым ужо справа застаецца за малым - трэба ўсяго толькі з дапамогай трубаправода злучыць ацяпляльныя прыборы з катлом і заправіць усё цепланосбітам. Найбольш аптымальнай схемай падлучэння з'яўляецца двухтрубная, калі ёсць і падача, і обратку.

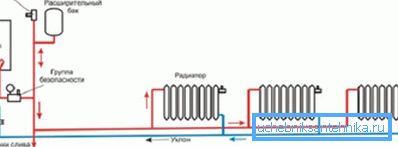

Схема падлучэння радыятара ацяплення двухтрубная сістэма з ніжняй разводкай

Тыпы ацяпляльных сістэм

Выкарыстоўваюць однотрубные і двухтрубные варыянты, якія могуць валодаць як вартасцямі, так і недахопамі. Канструкцыя можа мантавацца як з ніжняй разводкай, так і з верхняй. Аднак апошняя ўжываецца часцей за ўсё, так як з'яўляецца больш зручнай і практычнай.

Як вы ведаеце, прынцып працы аўтаномнай сістэмы абагравання заключаецца ў пастаяннай цыркуляцыі вады ці іншага цепланосбіта ад катла да прылад і назад. Пры гэтым ён можа перасоўвацца самацёкам, альбо ў прымусовым парадку, што дасягаецца шляхам падлучэння помпы.

Чым адрозніваюцца паміж сабой адно-і двухтрубные схемы абагрэву

Двухтрубный варыянт падлучэння

Разгледзім яе асаблівасці:

  1. Інструкцыя па мантажы схемы мае на ўвазе наяўнасць двух асобных трубаправодаў, да якіх падключаецца кожнае з прылад.
  2. Пры гэтым адзін вадаправод з'яўляецца падаюць, адкуль паступае гарачая вада, а другі - зваротным, якія аддаюць ўжо астуджаную ваду.
  3. Бо шляху, пераадольвалі цепланосбітам, як ў якая падае трубе, так і ў зваротнай, роўныя, іх гідраўлічны супраціў аднолькава. Гэта значыць такая схема гідраўлічнаму ўраўнаважаная, што робіць яе прымяненне найбольш аптымальным.

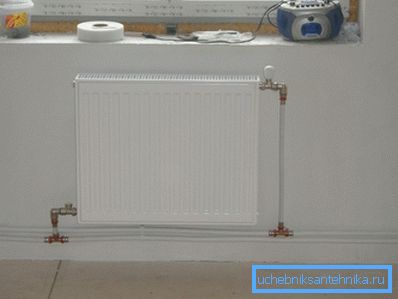

Правільнае падлучэнне радыятараў ацяплення пры двухтрубной сістэме - Дыяганальны метад

Савет: выкарыстанне ў дадзеным выпадку дыяганальнага метаду падлучэння прыбораў ацяплення зробіць працу сістэмы больш эфектыўнай.

  1. Зрэшты, схемы могуць быць і тупіковымі, а гэта азначае, што самы:
    • доўгі шлях прарабляе ўжо астыўшая вада, якая адыходзіць ад апошняга ў ланцугу прыбора ацяплення;
    • кароткі - пралягае ад першага.

    Па гэтай прычыне прыйдзецца рэгуляваць падачу гарачай вады сваімі рукамі ў кожнай з батарэі кранамі або выкарыстоўваць термостатические клапаны.

    разводка

    Схема можа быць прымусовай (ўбудоўваецца насос) і Самацечнай, асноўная вартасць апошняй заключаецца ў тым, што яна не патрабуе наяўнасці электрычнасці. Для гэтага робіцца верхняя разводка, а прыборы ацяплення, гэтак жа, як і ў папярэднім выпадку, падключаюцца дыяганальнае.

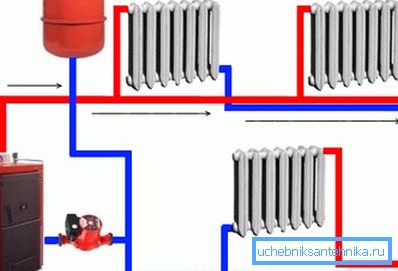

    Прымусовае двухтрубная схема падлучэння радыятараў ацяплення з катлом і помпай

    Выкарыстоўваецца яна часцей за ўсё ў невялікіх жылых дамах, якiя маюць не больш двух паверхаў. Хоць яна стане ідэальнай у населеных пунктах, якія выпрабоўваюць перабоі з электраэнергіяй, выкарыстоўваецца не часта, што тлумачыцца неабходнасцю прымянення вялікай колькасці матэрыялаў і неэстэтычна знешнім выглядам.

    Выкарыстоўваецца не толькі ў жылых дамах, але і ў любых іншых будынках, па-за залежнасці ад іх прызначэння. Яе арганізацыя патрабуе вялікіх выдаткаў матэрыялаў і сіл, але ўсё ж перавагі такой сістэмы бясспрэчныя.

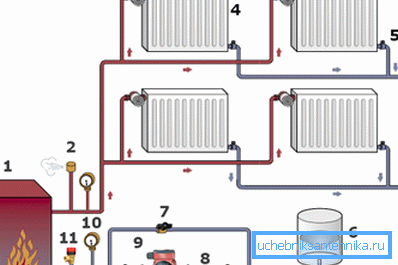

    У сістэме ёсць магчымасць аўтаматычнага рэгулявання тэмпературы

    Савет: вы зможаце лёгка падабраць яе для любых будынкаў, якімі б складанымі яны ні былі.

    На адной галінцы магчыма размяшчэнне вялікай колькасці прылад ацяплення, і гэта не запатрабуе дадатковай ўстаноўкі гідраўлічных рэгулятараў ціску. Падача вады і зваротны адток ў такіх схемах падключаюцца асобна, што дазваляе рэгуляваць абаграванне ўсіх памяшканняў дома аўтаматычна. У дадзеным выпадку тэрмарэгулятары не будуць аказваць ніякага ўплыву на іншыя прыборы, а іх кошт толькі ненашмат павялічыць кошт мантажу.

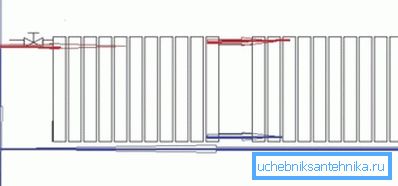

    Дыяганальнае падлучэнне двух радыятараў ацяплення да аднаго стаяку

    Варыянты падлучэння ацяпляльных прыбораў да сістэмы

    Мы часта кажам слова - «падключыць» і «далучыць», маючы на ​​ўвазе выканання аднаго і таго ж дзеянні - злучыць радыятар з трубаправодам ацяпляльнай сістэмы.

    Аднак такі падыход з'яўляецца дылетанцкім, так як паміж імі існуе пэўная тэхнічная розніца:

    • далучыць радыятар - падвесці да яго тубу падае магістралі і «обратку». Прыкладам можа служыць да радыятара бакавой варыянт, калі трубы падыходзяць да прыбора з аднаго боку зверху і знізу, або Дыяганальны.
    • падключыць ацяпляльнае прылада - стварыць вузел злучэння, у якім ёсць падача або обратку, а таксама выкарыстоўваюцца рэгулююць шаравыя краны, клапана або іншыя падобныя элементы.

    Ёсць два асноўных варыянту сістэмы ацяплення, ад якіх залежыць канчатковая зборка ацяпляльнай схемы дома ідзі кватэры:

    1. Верхняя - якая падае магістраль размешчаны вышэй верхняга ўзроўню радыятара. У дадзеным выпадку выкарыстоўваюць такія варыянты далучэння радыятара:
      • аднабаковы бакавое (знізу і зверху) - спосаб найбольш эфектыўны пры выкарыстанні ў батарэі не больш за 10 секцый. У адваротным выпадку прагрэў далёкіх адбываецца не цалкам, з-за чаго ККД прылады істотна зніжаецца;

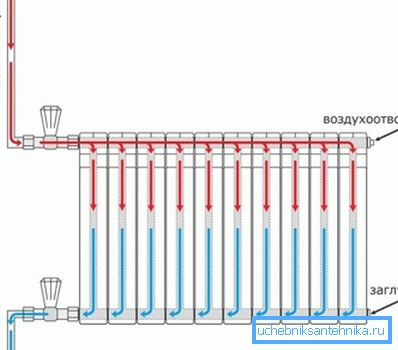

      Аднабаковы бакавое падлучэнне прыбора з верхняй разводкай сістэмы
        • дыяганальнае (зверху і знізу) можа быць двух спосабаў, кожны з якіх лічыцца самым эфектыўным пры такім спосабе разводкі. Вы можаце выкарыстоўваць прыборы з вялікім, чым 10, колькасцю секцый і яны ўсе будуць прагравацца максімальна.
        1. Ніжняя - якая падае магістраль падыходзіць да радыятара знізу, звычайна ўжываецца пры ўсталёўцы помпы:
          • аднабаковы бакавое (зверху і знізу) - у дадзеным выпадку, як і ў папярэднім, максімальны эфект ад такога спосабу можна атрымаць толькі пры колькасці секцый у ацяпляльных прыборах не больш за 10, інакш цепланосбіт проста не паспее прагрэць іх;

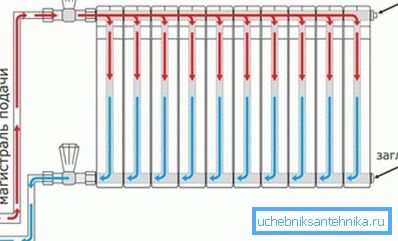

          Падлучэнне бакавое пры ніжняй абвязкі
            • дыяганальнае (зверху і знізу) - эфект такі ж, як і пры верхняй разводцы;

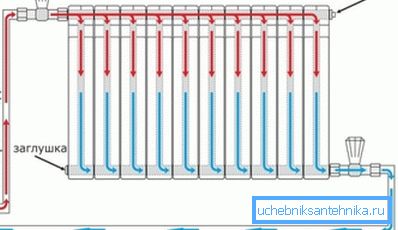

            Дыяганальны спосаб падлучэння пры ніжняй абвязкі
              • ніжні спосаб - у гэтым выпадку падача падыходзіць знізу да радыятара і выходзіць з другога боку таксама знізу. Найбольшы эфект будзе толькі пры ўсталёўцы помпы;

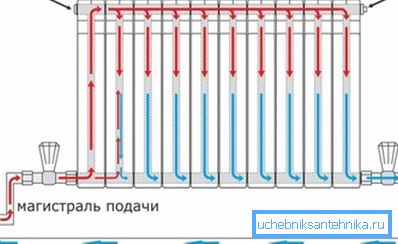

              Як падключыць ніжнім спосабам канчатковы радыятар

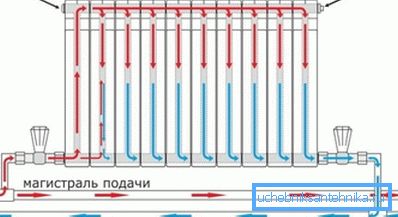

              На фота - варыянт падлучэння, калі адваротнае кольца за ацяпляльным прыборам

              Рада: вырабляць закольцовку падачы і обратку далей, чым усталяваны апошні радыятар варта лімітава асцярожна, інакш гэта можа паўплываць на наладу ўсёй ацяпляльнай сістэмы.

              ўлічыце:

              • пры верхняй разводцы максімальны эфект вы атрымаеце пры дыяганальным падлучэнні прыбораў;
              • пры ніжняй разводцы і помпе самым эфектыўным варыянтам будзе ніжні (знізу-знізу).

              выснову

              Як відаць з артыкула, двухтрубный варыянт падлучэння радыятараў да сістэмы ацяплення з'яўляецца найбольш прымальным амаль з усіх пунктаў гледжання, за выключэннем павелічэння выдаткаў на камплектуючыя. Яны дазваляюць без працы вырабіць рэгуляванне тэмпературы цепланосбіта для розных памяшканняў, а таксама зрабіць неабходную балансаванне, каб не адбыўся гідраўлічны ўдар.

              Мантаж ацяпляльных прыбораў да схемы не ўяўляе складанасцяў, таму ў прыватных дамах яго вырабляюць звычайна самастойна. Відэа ў гэтым артыкуле дасць магчымасць знайсці дадатковую інфармацыю па вышэйпаказанай тэме.
