У наш час поліпрапіленавыя трубы карыстаюцца большай папулярнасцю пры мантажы сістэм цеплазабеспячэння. Аднак, іх падлучэнне да прыбораў ацяплення, у тым ліку і радыятарам, мае некаторыя нюансы, таму ў пачаткоўцаў хатніх майстроў дадзеная задача выклікае шэраг пытанняў.

Ніжэй мы падрабязна разгледзім, як усталяваць радыятары ацяплення поліпрапіленавыя трубы.

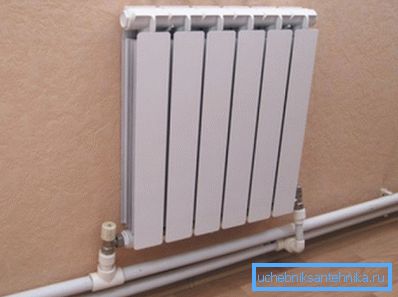

Падлучаны да Поліпрапіленавы трубаправодзе радыятар

выбар матэрыялаў

Папулярнасць, якую заваявалі поліпрапіленавыя трубы, звязаная з шэрагам іх станоўчых якасцяў:

  • Кошт на іх значна ніжэй, чым на металічныя аналагі.
  • Высокая даўгавечнасць, дзякуючы таму, што пластык не іржавее, да таго ж на ім практычна не адкладаецца асадак.
  • Не маюць патрэбы ў афарбоўцы.

Аднак, варта ўлічваць, што для сістэм ацяплення падыходзяць не ўсе віды поліпрапіленавых труб. Справа ў тым, што яны абавязкова павінны мець армировочный пласт, які прадухіляе значнае тэмпературны пашырэнне трубаправода.

Арміраваная поліпрапіленавая труба

Прычым пажадана, каб армировочный пласт быў алюмініевым, так як Стекловолоконная Армоўка прыводзіць да насычэння цепланосбіта кіслародам. Гэта ў сваю чаргу выклікае іржаўлення металічных паверхняў катлоў і іншых элементаў цеплазабеспячэння. Трубы, якія маюць алюмініевае армаванне і падыходзяць для сістэм цеплазабеспячэння, абазначаюцца маркировкойPN25.

Звярніце ўвагу! Пры выбары труб варта звярнуць увагу на раўнамернасць таўшчыні іх сценак. Для гэтага трэба паглядзець на іх зрэз.

Што тычыцца дыяметра, то аптымальны параметр -25 мм.

Пры гэтым таксама неабходна набыць фітынгі, да якіх адносяцца:

  • муфты;
  • Вуглавыя перахаднікі;
  • Шаравыя краны.

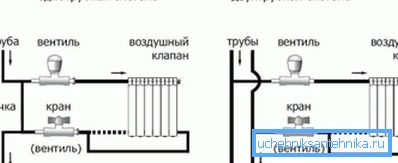

Схема однотрубные і двухтрубной падлучэння радыятараў

падключэнне радыятараў

схема падлучэння

Перад тым як злучыць радыятар ацяплення з поліпрапіленавай трубой неабходна накрэсліць схему сістэмы. Пры гэтым варта ўлічваць, што існуе некалькі варыянтаў падлучэння батарэй:

спосаб падлучэння асаблівасці
однотрубные Дадзеная сістэма з'яўляецца найбольш просты і эканомнай ў плане расходавання матэрыялаў. Аднак, яна падыходзіць толькі для невялікіх памяшканняў, так як цепланосбіт па шляху да апошняй батарэі награвае прамежкавыя, што прыводзіць да нераўнамернага іх нагрэву.
двухтрубный Таксама ўяўляе сабой паслядоўнае падлучэнне, аднак, гарачы цепланосбіт і «обратку» працякаюць па розных трубаправодах. Дзякуючы гэтаму нагрэў батарэй ажыццяўляецца больш раўнамерна.
коллекторный (Размеркавальная грабянец) Такі спосаб з'яўляецца найбольш эфектыўным, але ў той жа час і самым затратным. Яго прынцып заснаваны на паралельным падключэнні ўсіх радыятараў праз калектар.

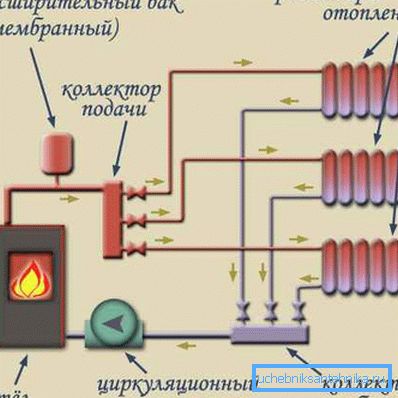

Схема коллекторного падлучэння батарэй ацяплення

Выбар тыпу схемы залежыць ад асаблівасцяў жылля - колькасці памяшканняў, іх плошчы і пр.Определившись з тыпам сістэмы, варта сваімі рукамі адлюстраваць на схеме размяшчэнне батарэй ацяплення ў памяшканні, фітынгі і ўсе іншыя элементы.

Наяўнасць такой схемы дазволіць разлічыць неабходную колькасць матэрыялаў, а таксама спросціць далейшую працу па мантажы сістэмы.

зборка трубаправода

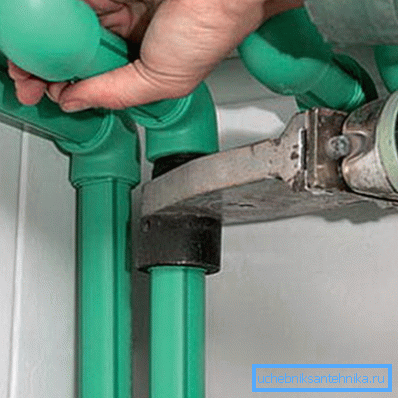

зборка трубаправода

Такім чынам, інструкцыя па зборцы трубаправода выглядае наступным чынам:

  • Перш за ўсё трэба нарэзаць трубы згодна памерах, паказаным на схеме.
  • Далей абрэзаныя тарцы падрыхтаваных адрэзкаў трэба зачысціць ад задзірын.
  • Затым канцы адрэзкаў трэба зачысціць адмысловым прыстасаваннем, якія працуюць па прынцыпе тачылкі для алоўкаў. Дадзеная аперацыя неабходна для ажыццяўлення далейшай пайкі.
  • Пасля гэтага трубы і фітынгі разаграваюцца ў адмысловым паяльніку, пасля чаго сутыкоўваць.
  • Далей трубаправод мантуецца да сцен пры дапамозе адмысловых трымальнікаў.

Савет! Калі вы працуеце паяльнікам для пластыкавых труб ўпершыню, перш чым прыступіць да зборкі трубаправода варта патрэніравацца на абрэзках.

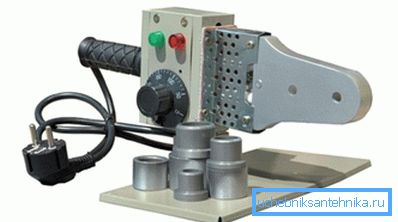

На фота - зварачны апарат з асадкамі

Такім чынам, трубаправод збіраецца як канструктар.

Пры гэтым неабходна выконваць наступныя правілы працы са зварачным апаратам:

  • Перад выкананнем зваркі апарат трэба разагрэць да адключэння, пасля чаго дачакацца паўторнага ўключэння.
  • Неабходна строга выконваць час нагрэву злучаных дэталяў. Для розных тыпаў паяльнікаў яно можа быць розным. Таму перад выкарыстаннем прылады варта азнаёміцца ​​з табліцай, якая звычайна маецца на інструкцыі.
  • Злучаць дэталі трэба роўна, не дапушчаючы перакосаў.
  • Пасля злучэння дэталяў іх нельга ссоўваць і варушыць пакуль не застыгне поліпрапілен.

У цэлым працэс зваркі поліпрапіленавых элементаў цеплаправода даволі просты.

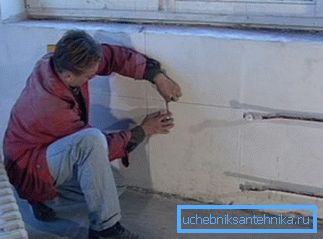

Нанясенне разметкі на сцяну

мантаж радыятараў

Перад тым як падлучыць радыятар ацяплення да поліпрапіленавай трубе неабходна выканаць яго мантаж.

Дадзеная праца ажыццяўляецца ў такім парадку:

  1. Перш за ўсё трэба нанесці разметку на месца размяшчэння батарэй.

Пры гэтым варта ўлічваць патрабаванні БНіП:

  • адлегласць ад сцяны павінна складаць не менш за 2 см;
  • адлегласць ад падлогі павінна складаць каля 10-15 см;
  1. Затым выконваецца мантаж кранштэйнаў. Пры гэтым неабходна выкарыстоўваць будаўнічы ўзровень, каб прыбор размяшчаўся роўна. Для мацавання кранштэйнаў можна скарыстацца дзюбель-цвікамі.
Праверка становішча кранштэйнаў будаўнічым узроўнем
  1. Пасля ўстаноўкі кранштэйнаў трэба падвесіць на іх радыятар.

Па такой сістэме варта ўсталяваць усе радыятары ў памяшканні.

падключэнне батарэй

Злучэнне радыятара з поліпрапіленавай трубой ажыццяўляецца ў такім парадку:

  • Перш за ўсё да батарэі мацуецца пераходная муфта. Варта адзначыць, што падключэнне алюмініевых радыятараў поліпрапіленавыя трубы ажыццяўляецца адмысловымі муфтамі, адрознымі ад перахаднікоў, прызначаных для чыгунных батарэй.

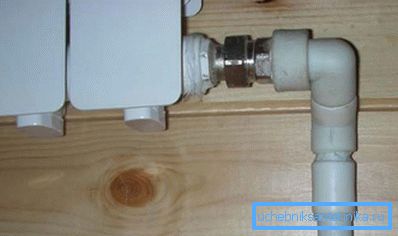

Злучэнне радыятара з трубаправодам праз перахаднік
  • Далей да перахадніка падключаецца шаравой кран, рэгулявальны вентыль або Радыятарны клапан.
  • Затым кран злучаецца з поліпрапіленавыя цеплаправодаў.
  • Па такой жа схеме ажыццяўляецца падключэнне выхаду радыятара да трубаправода.

Вось, мабыць, і ўсе асноўныя моманты падлучэння батарэй ацяплення да Поліпрапіленавы трубаправодзе.

выснову

Працэс падлучэння мантажу сістэмы ацяплення з выкарыстаннем поліпрапіленавых труб мала чым адрозніваецца ад трубаправодаў іншых тыпаў. Асаблівасць заключаецца толькі ў спосабе злучэння труб з фітынгамі, так як дадзены працэс ажыццяўляецца пры дапамозе адмысловага зварачнага апарата. Акрамя таго, для злучэння саміх радыятараў з трубаправодам выкарыстоўваецца адмысловы перахаднік.

Азнаёміцца ​​з дадатковай карыснай інфармацыяй па пазначанай тэме можна з відэа ў гэтым артыкуле.
