Як выглядае правільнае падлучэнне радыятара ацяплення? Мы разбяром схемы падлучэння, што прымяняюцца ў прыватных дамах і гарадскіх кватэрах, і выкарыстоўваюцца для гэтай мэты трубы, фітынгі і элементы запорно-якая рэгулюе арматуры. Акрамя таго, мы высветлім, якія памылкі можна здзейсніць пры праектаванні і мантажы ацяпляльнай сістэмы.

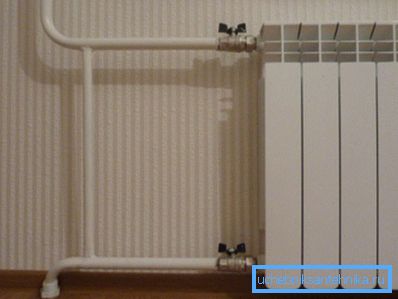

Бакавое падлучэнне радыятара да стояку сістэмы ЦО.

схемы контуру

Калі ў гарадской кватэры схема сістэмы ацяплення ў цэлым або яе асобнай завесы не залежыць ад нашых намаганняў, то ў прыватным доме контур праектуецца з нуля.

Можна вылучыць дзве прынцыпова розных схемы:

  • однотрубные, якая прадстаўляе сабой адзіны разліў па перыметры ацяплянага будынка. Ацяпляльныя прыборы ўразаюцца паралельна разліву.

Заўважце: практыкуецца і паслядоўная ўстаноўка батарэй; яна нязручная тым, што не дапускае незалежнай рэгулявання прыбораў.

  • двухтрубную - незалежныя які падае і зваротны разліву. Кожны радыятар выконвае ролю перамычкі паміж імі.

Годнасці однотрубной схемы - таннасць, прастата ў мантажы і выключная адмоваўстойлівасць. Недахопы - значны роскід тэмператур паміж першым і апошнім ацяпляльным прыборам, а таксама праблематычнасць пракладкі па перыметры хаты пры наяўнасці высокіх праёмаў і панарамных вокнаў.

Двухтрубная схема пазбаўленая гэтых недахопаў, аднак пры пэўных умовах можа стварыць ўладальніку куды больш сур'ёзныя праблемы. Блізкія да катла батарэі гасяць перапад паміж разліву, што запавольвае цыркуляцыю ў далёкіх прыборах. Менавіта таму двухтрубная сістэма патрабуе абавязковай балансавання - дросселирования падводак і рэгулявання іх прапускной здольнасці для выраўноўвання тэмператур.

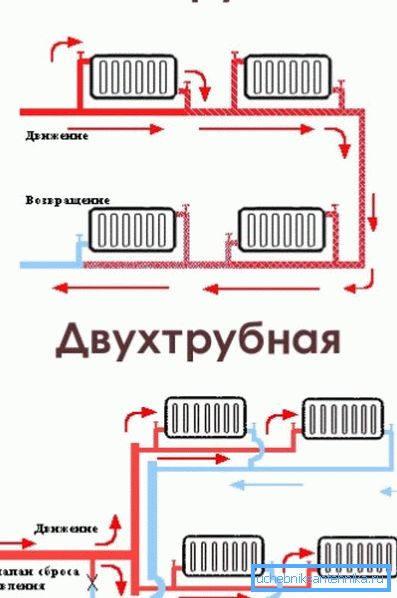

Однотрубная і двухтрубная схемы.

Гэтая праблема хупава абыходзіцца ў спадарожнай двухтрубной сістэме - контуры Тихельмана, ўсе завесы якога маюць роўную працягласць.

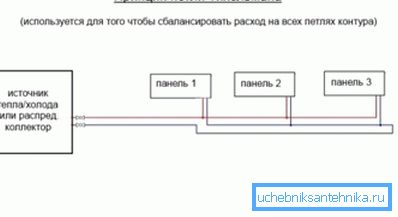

Пятля Тихельмана.

ўрэзка радыятараў

Якімі могуць быць спосабы падлучэння радыятараў апалу да разліву і стаяках?

Назва апісанне асаблівасці
бакавое аднабаковы Падводкі злучаюцца з верхнім і ніжнім калектарамі з аднаго боку ацяпляльнага прыбора Пры невялікай колькасці секцый забяспечвае максімальную цеплааддачу. Пры колькасці секцый звыш дзесяці далёкі ад падводак край радыятара будзе астываць. У крайніх секцыях з часам запасіцца глей
знізу ўніз Падводкі падлучаныя да абедзвюх коркаў ніжняга калектара Цеплааддача прыбора нязначна зніжаецца за кошт запаволенай цыркуляцыі праз верхні калектар. Радыятар не патрабуе прамывання: секцыі ня заглейваюцца
дыяганальнае Падводкі падлучаныя з верхняй корку з аднаго боку радыятара і ніжняй - з іншага боку Цеплааддача максімальная пры любой даўжыні радыятара. Заглейваюцца ніз секцый з боку глухой ніжняй коркі

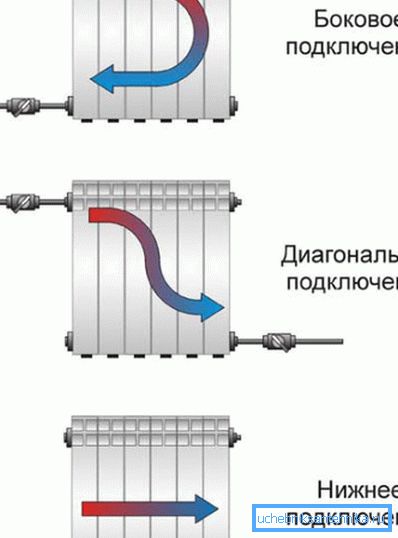

Рух цепланосбіта пры розных схемах падключэння.

Звярніце ўвагу: у закрытай аўтаномнай сістэме ацяплення пра праблему заиливания батарэй можна забыцца. Невялікая колькасць якія змяшчаюцца ў цепланосбіта завісяў хутка збіраецца ў гразявікоў і ў далейшым праблем не стварае. Адпаведна, ёсць сэнс выбіраць тыя тыпы падлучэння радыятараў ацяплення, якія забяспечаць максімальную цеплааддачу.

памылкі

Няправільнае падключэнне радыятараў ацяплення можа прывесці да збояў у працы сістэмы ЦО, аўтаномнага контуру або сур'ёзна паменшыць цеплааддачу прыбора.

Якія памылкі можна здзейсніць пры мантажы батарэй?

  • Ўрэзка вашага радыятара паміж якія падаюць і зваротным стояка на любым паверсе, акрамя верхняга, прымусіць мерзнуць вашых суседзяў па стаяку. Цепланосбіт будзе цыркуляваць па малому кольцы - праз вашу батарэю, а вось цеплааддача ўсіх прыбораў вышэй імправізаванай перамычкі рэзка ўпадзе.
  • Ўрэзка радыятара з любой запорной або дросселирующей арматурай на падводках без перамычкі перад кранамі або дроселямі. У гэтым выпадку перакрыты кран у вас спыніць цыркуляцыю ва ўсім стаяку.

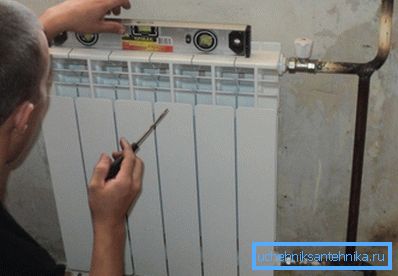

Перамычка паміж падводкамі добра бачная на фота.
  • Бакавое падлучэнне многосекционного радыятара, як ужо гаварылася, прывядзе да падзення цеплааддачы крайніх секцый.
  • Да падзення цеплавой магутнасці адносна намінальным прывядзе і падлучэнне ацяпляльных радыятараў подводкой заніжанага дыяметра. Нормай з'яўляюцца труба ДУ15 (1/2 цалі) пры колькасці секцый да сямі і ДУ20 (3/4 цалі) пры большай колькасці секцый.

выбар матэрыялаў

Выбар труб, батарэй і фітынгаў ўплывае на эфектыўнасць і бяспека працы ацяпляльнай сістэмы як мінімум не менш, чым яе схема. Якія матэрыялы варта аддаць перавагу ў розных выпадках?

цэнтральнае ацяпленне

Штатныя параметры працы ЦО (4-6 кгс / см2, 40-95 С) быццам бы дапускаюць выкарыстанне ў ёй любых сучасных труб, батарэй і фітынгаў.

Аднак практыка паказвае, што ад некаторых іх відаў лепш адмовіцца:

  1. Разліковае значэнне тэмпературы цепланосбіта нярэдка перавышаецца ў моцныя маразы. Пры масавых скаргах на холад у кватэрах часам практыкуецца работа Элеватарнай вузлоў без сопла, з заглушаным подсосом. У гэтым рэжыме батарэі могуць награвацца да 130 - 140 С.
  2. Рэзкае закрыццё любога элемента запорной арматуры з прычыны некампетэнтнасці слесара або паломкі прывядзе да гідраўдар з кароткачасовым павышэннем ціску да 20-25 атмасфер.

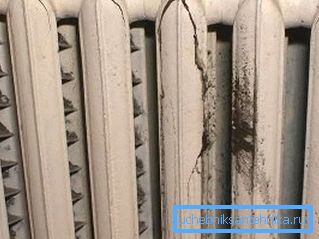

Чыгунныя радыятары разлічаныя на ціск 9 - 15 атмасфер і пры гідраўдараў могуць разбурыцца.

Менавіта верагоднасць няштатных сітуацый накладвае свой адбітак на выбар абсталявання для ЦО.

трубы

Для мантажу падводак могуць выкарыстоўвацца:

  • Сталёвая ВГП (вадагазаправодныя) труба на зварных злучэннях;
  • Ацынкаваная ВГП труба на разьбой. Зварныя швы проціпаказаныя яе антыкаразійнага пакрыцця: пры высокіх тэмпературах цынк выгарае;
  • Гафрыраваная нержавеючая труба на компрессіонные фітынгі.

Апошні варыянт прывабны тым, што лёгка мантуецца сваімі рукамі з прымяненнем найпростага інструмента - пары разводных ключоў. Кошт гафрыраванай трубы пры дыяметры 1/2 цалі складае каля 200 рублёў за пагонны метр.

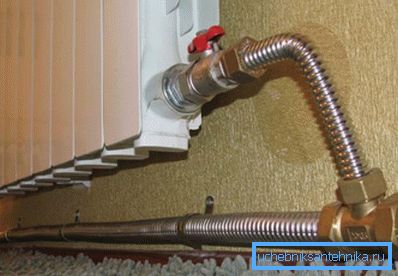

Разводка ацяплення выканана гафрыраванай трубы Кофулсо.

радыятары

У сістэмах ЦО прымяняюцца:

  • Канвектары, якія ўяўляюць сабой віток трубы з оребреніем, якія павялічваюць цеплааддачу;
  • Біметалічныя радыятары. Сталёвы стрыжань робіць іх устойлівымі да скокаў ціску аж да 25 - 40 кгс / см2;
  • У памяшканнях, у якіх эстэтыка не гуляе вырашальнай ролі, практыкуецца ўстаноўка самаробных цельносварной трубчастых радыятараў (рэгістраў). Як правіла, падлучэнне сталёвых радыятараў ацяплення выконваецца чорнай сталёвай трубой на зварных злучэннях.

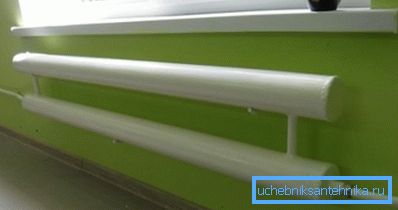

Цельносварной рэгістр.

аўтаномнае ацяпленне

трубы

Цалкам кантраляваныя параметры аўтаномных контураў дазваляюць выкарыстоўваць у іх недарагія і даўгавечныя поліпрапіленавыя і металлопластіковые трубы.

З іх мантажом звязаная пара тонкасцяў:

  • Для металлопластика пераважныя ня компрессіонные, а прэс-фітынгі, якія лепш пераносяць шматлікія цыклы нагрэву і астуджэнні;
  • Для поліпрапілена пажадана армаванне, паменшвалае падаўжэнне труб пры нагрэве.

радыятары

Тут усё проста: наш выбар - танныя, эстэтычныя і якія валодаюць высокай цеплааддачай алюмініевыя батарэі.

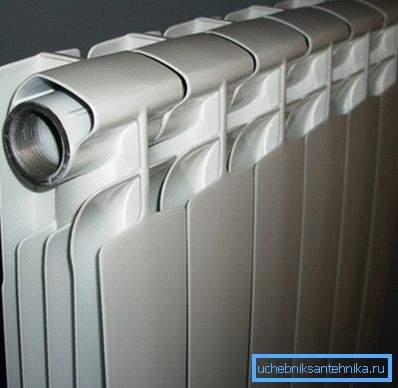

Алюмініевыя секцыйныя батарэі - выдатны выбар для аўтаномнага контуру.

Арматура і фітынгі

Для падлучэння ацяпляльнага прыбора да кранаў і падводка апошнія гады масава выкарыстоўваюцца амерыканкі - фітынгі з прыцемках накладную гайкай, якія дазваляюць зрабіць злучэнне быстроразъемным.

У якасці рэгулюе і запорнай арматуры могуць выкарыстоўвацца:

  1. Шаравыя краны;
  2. Конусные краны (дроселі), якія дазваляюць рэгуляваць цеплааддачу ў ручным рэжыме;
  3. Термостатические клапаны з термоголовками, якія дапускаюць аўтаматычнае падтрыманне зададзенай тэмпературы паветра.

На верхніх паверхах шматкватэрных дамоў і ў тых выпадках, калі верхні калектар радыятара з'яўляецца верхняй кропкай асобнай завесы контуру, радыятарнага корак камплектуецца кранам Маеўскага - нескладаным прыстасаваннем для страўлівання паветраных коркаў.

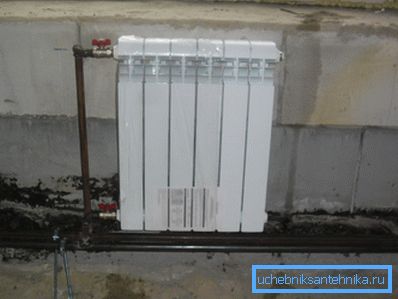

Размешчаны вышэй падводак радыятар укамплектаваны кранам Маеўскага.

заключэнне

Спадзяемся, што наш агляд схем падлучэння і прымяняюцца ў ацяпляльных сістэмах матэрыялаў дапаможа чытачу прыняць дакладнае рашэнне пры планаванні ўласнай рамонту або будаўніцтва. Відэа ў гэтым артыкуле прапануе яго увазе дадатковую тэматычную інфармацыю. Поспехаў!
