Падключэнне радыятараў у однотрубной сістэме.

Абагравальныя сеткі ў прыватных і шматкватэрных дамах ладзяцца ўжо на працягу доўгага часу. Досыць часта ажыццяўляецца однотрубной падлучэнне радыятараў ацяплення, якое прадугледжвае паслядоўнае злучэнне прыбораў. Такі варыянт найбольш эфектыўны пры выкарыстанні натуральнай цыркуляцыі цепланосбіта.

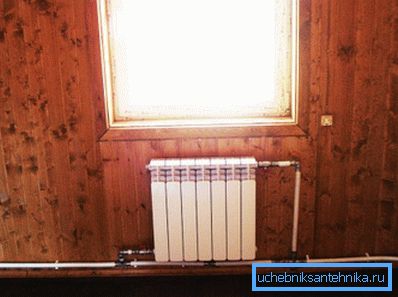

На фота прадстаўлена однотрубная сетку ацяплення.

Плюсы і мінусы рашэння

Пры прыладзе падобных сетак абагрэву які падае трубаправод ад катла падводзіцца непасрэдна да першай батарэі, а ад яе да другой, трэцяй і астатнім. Працоўнае асяроддзе паступае ў прыборы па чарзе.

Калі у жыллё вырабляецца падлучэнне радыятараў пры однотрубной сістэме ацяплення, то можна казаць пра наступныя перавагах і недахопах.

асноўныя вартасці

  • Невысокі кошт гатовай сеткі тлумачыцца мінімальным выдаткам выкарыстоўваюцца элементаў;
  • Падведзеныя трубаправоды даволі лёгка схаваць, так як яны размяшчаюцца адзінай лініяй;
  • Структура сістэмы досыць простая, а гэта дае магчымасць узводзіць яе сваімі рукамі;
  • Абагравальная сетку такога тыпу можа функцыянаваць без прымусовай цыркуляцыі.

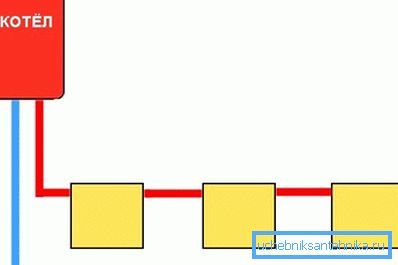

Найпростая схема адналінейны сістэмы.

пэўныя недахопы

  • Адсутнічае магчымасць ажыццяўляць рэгуляванне паступлення рабочай асяроддзя ў ацяпляльныя прыборы;
  • Падобныя сістэмы не рэкамендуецца выкарыстоўваць, калі працягласць трубаправодаў вельмі вялікая;
  • Замену або рамонт батарэй ў любым выпадку давядзецца выконваць з поўнай прыпынкам камунікацыйнай сеткі.

Дадатак! Калі ажыццяўляецца падключэнне радыятара ацяплення да однотрубной сістэме, можна зэканоміць на трубаправодах да 50 працэнтаў бюджэту, калі параўноўваць з двухтрубной камунікацыйнай сеткай.

Асноўныя варыянты падлучэння

Злучэнне прыбораў ацяплення можа ажыццяўляцца некалькімі спосабамі. Ад выбару канкрэтнага з іх будзе залежаць ўзровень цеплавых страт, а таксама эстэтычныя характарыстыкі. Усяго існуе чатыры базавых варыянту, усе іх варта разгледзець больш падрабязна.

перакрыжаванае размяшчэнне

Самым эфектыўным у плане цеплавой аддачы з'яўляецца дыяганальнае падлучэнне радыятара ацяплення пры однотрубной сістэме. Цепланосбіт паступае ў верхняе аддзяленне батарэі, а выходзіць непасрэдна з ніжняй часткі. Пры такім варыянце ён размяркоўваецца максімальна раўнамерна па ўсёй канструкцыі.

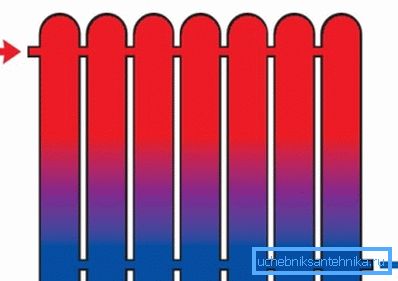

Дыяганальная абвязка для прыбора абагравання.

седлавыя падлучэнне

У гэтым выпадку трубаправод далучаецца да ніжніх патрубкам прыбора з кожнага боку. Пры такім спосабе мантажу ў некаторай ступені павялічваюцца цеплавыя страты. Аднак размяшчэнне элементаў можа лічыцца выгадным, калі казаць пра эстэтычныя магчымасцях.

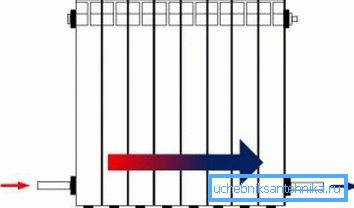

Седлавыя падлучэнне батарэі.

аднабаковы злучэнне

Дадзеная методыка мае на ўвазе размяшчэнне элементаў з аднаго боку, але на розных узроўнях. Гэта значыць падае трубаправод знаходзіцца уверсе, а адводзіць - унізе. Такім чынам, з'яўляецца магчымасць паўнавартасна нагрэць апошні прыбор.

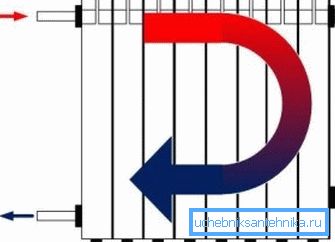

Трубаправоды знаходзяцца з аднаго боку.

ніжняе размяшчэнне

Такая схема падлучэння радыятараў ацяплення пры однотрубной сістэме актуальная, калі якія праводзяць элементы схаваныя пад падлогай. Без ўстаноўкі цыркуляцыйнага помпы дадзены спосаб не можа быць ажыццёўлены, так як цепланосбіт падаецца і адводзіцца праз ніжнюю частку.

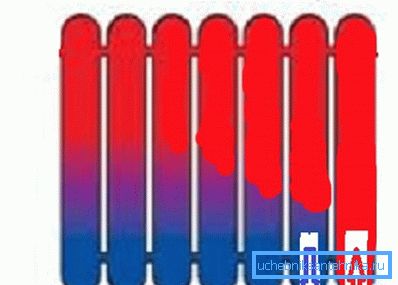

Якія праводзяць элементы размешчаны знізу.

Правядзенне мантажных работ

Пасля азнаямлення з варыянтамі падлучэння батарэй прыйшоў час даведацца аб іх ўсталёўцы і наступным злучэнні з трубаправодамі. Усе дзеянні цалкам рэальна прарабіць самастойна, адмовіўшыся ад прыцягнення прафесіяналаў. Гэта дазваляе істотна эканоміць.

ўстаноўка прыбораў

Перш чым вырабляць падключэнне радыятараў ацяплення пры однотрубной сістэме ацяплення, неабходна ўсталяваць іх. Яны могуць фіксавацца як да бакавых паверхнях, так і да ніжняй частцы памяшкання.

Падрабязная інструкцыя па мантажы прадстаўлена ніжэй:

  1. Спачатку адзначаюцца месца ўстаноўкі кранштэйнаў або гакаў. У ходзе работ выкарыстоўваецца рулетка і просты аловак. Прыбор павінна аддзяляць не менш за 8 см ад падлогі, каля 10 см ад падваконніка і больш за 2 гл ад сцяны;
  2. Пасля нанясення разметкі вырабляецца інсталяцыя дзюбеляў. Для гэтага ў жалезабетоне свідруецца адтуліна, якое адпавядае крапежных дэталяў. Калі бакавыя плоскасць выраблена з дрэва, то фіксацыя ажыццяўляецца самарэзамі;
  3. На самай апошняй стадыі дэталі замацоўваюцца ў пэўным месцы, пасля чаго на іх вешаецца падрыхтаваная належным чынам батарэя. Звычайна для аднаго прыбора патрабуецца ўсталяваць 2-3 гака або кранштэйна.

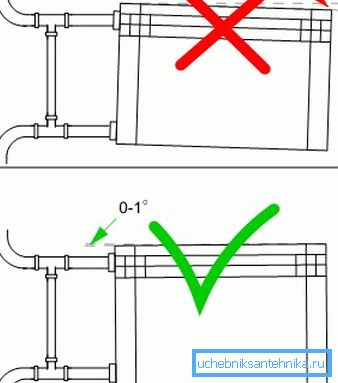

Правільнае і няправільнае размяшчэнне радыятара.

Увага! Пасля ўстаноўкі крапяжоў тэстуецца іх надзейнасць. Трымальнікі не павінны рухацца адносна гарызанталі і вертыкалі або згінацца пад дзеяннем прыкладзеных намаганняў.

працэс падлучэння

Абвязка ацяпляльных прыбораў на самай справе можа ажыццяўляцца з выкарыстаннем элементаў з розных матэрыялаў, але поліпрапілен ў апошні час карыстаецца большай папулярнасцю. Таму ніжэй разглядаецца варыянт з трубамі менавіта з гэтага вялікамалекульнага злучэння.

Пасля ўстаноўкі запорной і рэгулюе арматуры усталёўваецца адмысловая муфта, неабходная для стыкоўкі з поліпрапіленавых вырабамі. Да яе трубы далучаюцца пры дапамозе паяння.

Ажыццяўляючы тэрмічную стыкоўку, варта прытрымлівацца пэўнага часу прагрэву. Яно павінна вагацца ў межах 5-20 секунд. Перагрэў дэталяў здольны прывесці да псуты.

Схопліванне шва адбываецца на працягу 3 хвілін, таму на працягу гэтага часу патрабуецца захоўваць асцярожнасць, інакш элементы могуць скрывіла або цалкам адваліцца.

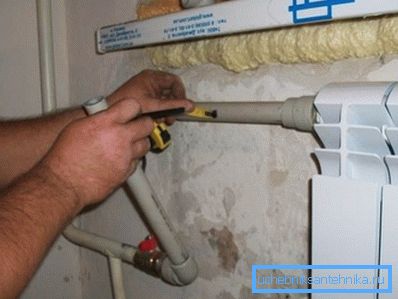

Прыкладна так выконваецца абвязка батарэі.

карысныя рэкамендацыі

  • Нягледзячы на ​​прастату камунікацыйнай сеткі такога тыпу, неабходна перад правядзеннем асноўных работ складаць падрабязны праект з папярэднімі разлікамі;
  • Каб размясціць якія праводзяць элементы ў адвольных месцах, варта ў абавязковым парадку ўсталёўваць цыркуляцыйны помпа, які будзе прымусова перамяшчаць цепланосбіт у замкнёным контуры;
  • Самі трубаправоды з поліпрапілена трэба мацаваць да бакавой паверхні пры дапамозе кампенсавальных апор. Яны дазваляюць зафіксаваць вырабы ў адным становішчы, але пры гэтым лінейнае рух застаецца магчымым;
  • Калі замест поліпрапіленавых элементаў будуць выкарыстоўвацца металічныя аналагі, то стыкоўка ажыццяўляецца пасродкам адмысловых злучальных дэталяў або зваркі;
  • Пры жаданні трубаправоды можна пракласці ў сцяне, што станоўча адаб'ецца на эстэтычным успрыманні памяшкання. Можна таксама зрабіць дэкаратыўны кораб, які схавае якія праводзяць вырабы;
  • Для зніжэння цеплавых страт не рэкамендуецца размяшчаць радыятары абагравальны сістэмы ў нішы або якіх-небудзь праёмах, асабліва калі эфектыўнасць ўсёй сеткі не вельмі высокая;
  • Пры наяўнасці цыркуляцыйнага прылады пажадана абзавесціся крыніцай рэзервовага харчавання, так як пры адключэнні электрычнасці ацяпленне функцыянаваць не будзе;
  • Фіксаваць батарэі пры дапамозе падлогавых трымальнікаў рэкамендуецца, калі сцены выраблены з лёгкіх матэрыялаў. У астатніх выпадках варта мантаваць спецыяльныя гакі.

заключная частка

Прадстаўленая вышэй інфармацыя прадаставіць магчымасць пачаткоўцам майстрам вырабіць правільнае падлучэнне радыятараў ацяплення пры однотрубной сістэме ў прыватным доме ці кватэры.

Пры мантажы можна выкарыстоўваць любую з прапанаваных схем злучэння якія праводзяць элементаў. Што тычыцца спецыяльнага відэа ў гэтым артыкуле, то яно дазволіць наглядна азнаёміцца ​​з гэтай тэмай.
