Панэльныя радыятары: асаблівасці канструкцыі, перавагі і

Класічная чыгунная батарэя не заўсёды ўпісваецца ў інтэр'ер. Вядома, можна прыкрыць яе прыгожым экранам або зачыніць фіранкай, але тады ільвіная частка цяпла будзе проста не даходзіць да пакоя. Выхадам у такой сітуацыі могуць стаць металічныя панэльныя радыятары ацяплення - яны незвычайна выглядаюць і валодаюць выдатнай эфектыўнасцю.

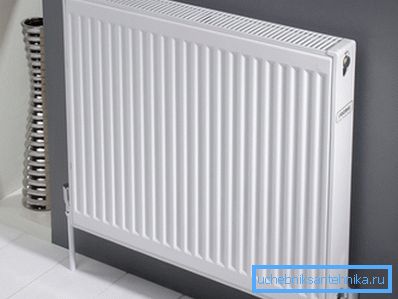

Стыльны панэльны радыятар

асаблівасці канструкцыі

Калі ў выпадку з звычайнымі чыгуннымі батарэямі ацяпляльны прыбор дзеліцца на асобныя секцыі, то паверхня панэльнага - суцэльная. Вырабляецца яна з сталёвага ліста, знутры да яго часта прыварваюцца рэбры з ліставай сталі для больш эфектыўнага абагрэву памяшкання. За кошт гэтага панэльныя радыятары маюць развітую бакавую паверхню, што паляпшае цеплааддачу.

Зверху і знізу ў канструкцыі зроблены вентыляцыйныя адтуліны для забеспячэння канвекцыі. У такой прылады прыкладна 50% якая перадаецца ў памяшканне энергіі прыходзіцца на цеплавое выпраменьванне бакавой паверхняй і каля 50% прыпадае на канвекцыю. Гэта значыць халаднаватае паветра залазіць знізу і выходзіць праз верхнія адтуліны ўжо летнім. Дадатковыя пласціны ў канструкцыі выкарыстоўваюцца для напрамкі паветранага патоку.

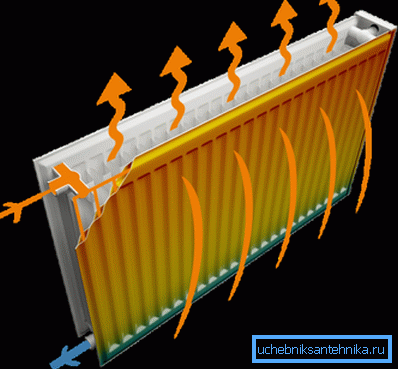

Прынцып працы панэльнага ацяпляльніка

У астатнім прынцып дзеяння панэльных радыятараў такі ж, як і ў звычайных батарэй - гарачая вада разагравае метал, а той аддае цеплавую энергію ў памяшканне. Ўнутры ацяпляльнага прыбора праходзіць выгнутая сталёвая трубка, па якой і цыркулюе цепланосбіт.

Што тычыцца адрозненняў у канструкцыі, то панэльныя радыятары падзяляюцца на:

  • мадэлі без конвекторного панэлі (тып 10) - лічацца самымі простымі, адсутнічае конвекторного панэль;
  • з аднаго сталёвы панэллю (тып 11) - Однорядный оребренной;
  • тып 20 - Двухрадковы панэльны радыятар з адсутным унутраным оребреніем;
  • тып 21 - таксама Двухрадковы, але прысутнічае і 1 шэраг оребренной ўнутры (гэта значыць канвекцыя забяспечана);
  • тып 22 - 2 шэрагу і падвойнае ўнутранае оребренной;

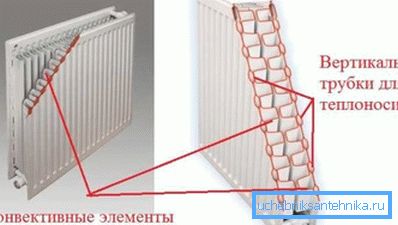

На фота - радыятар тыпу 22
  • тып 33 - 3 шэрагу і патройнае ўнутранае оребренной.

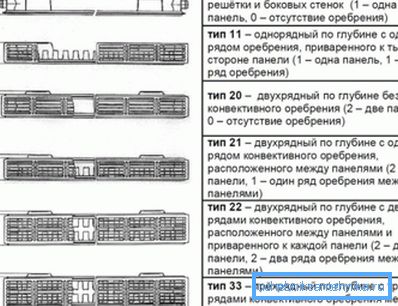

Віды панэльных батарэй

Таксама радыятары панэльнага тыпу могуць моцна адрознівацца памерамі (як па вышыні, так і па глыбіні). Гэта дае магчымасць падабраць ацяпляльны прыбор і для звычайнага дома, і для пакоя з вялікімі вокнамі.

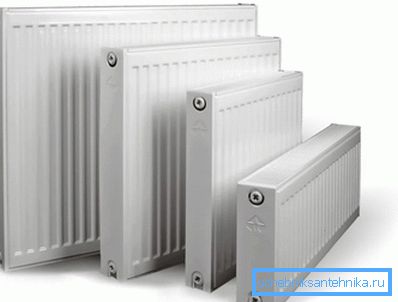

Памеры змяняюцца ў шырокім дыяпазоне

Што тычыцца падлучэння труб ацяпляльнай сістэмы, то ў продажы сустракаюцца як варыянты з бакавым падключэннем, так і з ніжнім (гэта значыць і падача, і обратку размешчаны з ніжняй частцы ацяпляльнага прыбора).

Звярніце ўвагу! Гэта некалькі зніжае эфектыўнасць прагрэву, затое такія панэльныя радыятары даюць магчымасць цалкам схаваць трубы ацяпляльнай сістэмы пад падлогай.

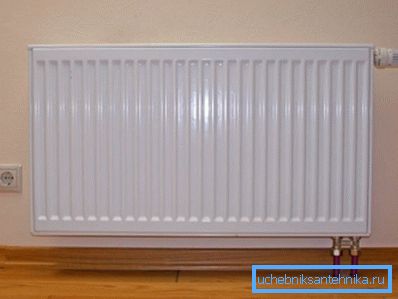

Ніжняе падлучэнне дазволіла замаскіраваць трубы ацяплення

Таксама ў камплект ацяпляльнікаў з ніжнім падключэннем звычайна ўваходзіць тэрмарэгулятар (ён ужо ўсталяваны на самай радыятары). Так што рэгуляваць працу батарэі можна будзе ў шырокім дыяпазоне.

Больш падрабязна пра асаблівасці панэльных радыятараў

Панэльныя Ацяпляльнікі па эфектыўнасць могуць трохі саступаць лепшым прадстаўнікам звычайных радыятараў (напрыклад, біметалічныя). Але гэта спаўна акупляецца выдатным знешнім выглядам, ды і розніца не такая ўжо істотная. Акрамя гэтага, ёсць яшчэ шэраг асаблівасцяў, веданне якіх дакладна не будзе лішнім.

Перавагі і недахопы сталёвых панэльных радыятараў

Панэльныя радыятары валодаюць вялікім спісам добрых якасцяў:

  • за кошт спалучэння прамой цеплааддачы і канвекцыі ККД прыбораў перавышае 75%, ды і цяпло па пакоі размяркоўваецца больш раўнамерна;
  • такія прылады адрозніваюцца паніжанай патрэбай у цепланосбіт, у параўнанні з ацяпляльнай сістэмай, у якой выкарыстоўваюцца чыгунныя батарэі, патрэба ў вадзе зніжана больш чым удвая;

Звярніце ўвагу! Ёсць у гэтай асаблівасці і адваротны бок - так як вады ў ацяпляльнай сістэме трохі, то катла прыйдзецца часцей ўключацца для падтрымання тэмпературы ў зададзеным дыяпазоне. У сістэмах цэнтралізаванага ацяплення колькасць цепланосбіта ў батарэі асаблівай ролі не гуляе.

  • цана панэльнага радыятара ніжэй, чым вакуумнага альбо біметалічнай. Тлумачыцца гэта тым, што сталь каштуе нашмат ніжэй медзі, ды і канструкцыя ацяпляльнага прыбора досыць простая.

Ёсць, вядома, і пара недахопаў, вылучыць можна:

  • сталь схільная карозіі і наогул да якасці цепланосбіта прад'яўляюцца павышаныя патрабаванні. У прыватнасці, трэба падтрымліваць на нармальным узроўні кіслотнасць (рн не павінен перавышаць адзнаку 9,5);

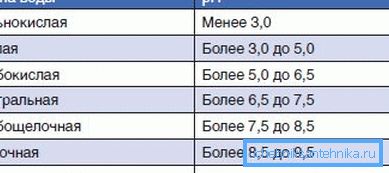

рн не павінен перавышаць 9,5
  • рэкамендуецца не пакідаць панэльныя радыятары надоўга без вады. Справа ў тым, што сталь пры кантакце з паветрам будзе ржавець;
  • такія ацяпляльныя прылады падыходзяць толькі для сістэм з звычайным ціскам і тэмпературай цепланосбіта не вышэй за 110? С;
  • яны дрэнна пераносяць гідраўдар.

Ўстаноўка панэльнага радыятара

Сам працэс слаба адрозніваецца ад усталёўкі звычайных батарэі.

Інструкцыя складаецца з наступных пунктаў:

  • перш трэба праверыць ці не занадта блізка да верхняй канвекцыйным рашотцы знаходзіцца падваконнік. Калі адлегласць менш 7 см, то радыятар будзе горш абаграваць памяшканне;
Канвекцыя будзе парушаная пры блізкім размяшчэнні да падваконніку

Звярніце ўвагу! Вытворцы раяць выбраць прыбор прыкладна на 10% больш магутны, калі зазоры да падлогі і падваконніка складаюць менш за 10 см.

  • затым на сцяне размяшчаюцца кранштэйны, яны ідуць у камплекце з радыятарам;
  • далей радыятар размяшчаецца на замацаваных у сцяне кранштэйнах. Пры гэтым ўпакоўка з ацяпляльнага прыбора пакуль што не здымаецца цалкам, а толькі ў месцах, дзе будзе выконвацца падключэнне які падае і адводзіць трубаправодаў;
  • калі падлучэнне выконваецца сваімі рукамі, то наступны крок - ўстаноўка крана Маеўскага ў верхняй частцы экрана і тэрмарэгулятара (таксама ідзе ў камплекце з радыятарам);

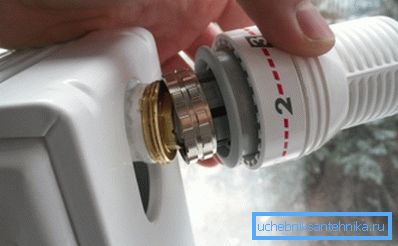

ўстаноўка тэрмарэгулятара
  • ўсталёўваюцца заглушкі.

Канчаткова ўпакоўку з ацяпляльнага прылады здымаюць толькі пасля таго, як канчаткова скончаны аздобныя працы ў пакоі. Дзякуючы гэтаму не прыйдзецца чысціць яго ад пылу, ды і рызыка падрапаць паверхню сталі ніжэй.

Самымі распаўсюджанымі памылкамі пры ўсталёўцы з'яўляюцца:

  • адхіленне ад гарызанталі пры ўсталёўцы. У выніку цеплавая магутнасць прыбора становіцца ніжэй заяўленай вытворцам;
  • пры занадта вялікім зазоры паміж падлогай і нізам панэльнага радыятара ў ніжняй частцы пакоя будзе занадта халоднае паветра, гэта будзе ствараць дыскамфорт;
  • катэгарычна забаронена афарбоўка ацяпляльнага прыбора фарбамі пад метал (гэта пагоршыць цеплааддачу прыбора), таксама даволі часта адбываецца зафарбоўвання выпускнога адтуліны прылады для выпуску паветра.

Што ж тычыцца падбору цеплавой магутнасці, то можна проста падлічыць аб'ём пакоя ў кубаметрах і памножыць на 41. Атрыманае лік будзе пазначаць патрабаваную магутнасць у ватах для абагрэву пакоя. Тэхнічныя характарыстыкі панэльных радыятараў ацяплення абавязкова ўключаюць у сябе і гэты параметр, так што яго можна ўзяць з дакументацыі на ацяпліцель.

Характарыстыка папулярных панэльных радыятараў

падвядзенне вынікаў

Панэльныя Ацяпляльнікі моцна адрозніваюцца ад ўсім звыклага секцыйнага радыятара ацяплення. Такія ацяпляльныя прыборы выглядаюць стыльна і нядрэнна глядзяцца ў любым інтэр'еры, а магчымасць ніжняга падлучэння дарагога варта.

Што тычыцца таго, якія панэльныя радыятары ацяплення лепш, то параіць можна выбіраць мадэлі з унутраным оребреніем, у іх перадача цеплавой энергіі будзе выконвацца 2 шляхамі.

На відэа ў гэтым артыкуле паказана прылада сталёвага панэльнага радыятара.
