Панэльныя радыятары ацяплення - прылада і асаблівасці

Радыятары ацяплення з'яўляюцца вельмі важным элементам любой ацяпляльнай сістэмы, так як менавіта яны ажыццяўляюць нагрэў навакольнага прасторы. Таму, да выбару гэтых прыбораў ацяплення неабходна падыходзіць адказна і загадзя азнаёміцца ​​з іх асаблівасцямі і відамі.

У дадзеным артыкуле мы разгледзім прыладу і тэхнічныя параметры адной з найбольш распаўсюджаных канструкцый - панэльных радыятараў.

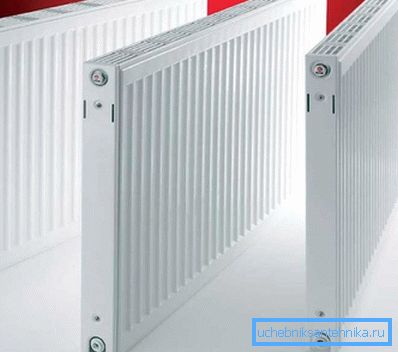

Панэльныя сталёвыя радыятары

Асаблівасці панэльных радыятараў

Агульныя звесткі

Асноўны канструкцыйнай асаблівасцю ацяпляльных прыбораў дадзенага класа з'яўляецца адсутнасць традыцыйных секцый, замест гэтага асабовы бок выканана ў выглядзе суцэльнай панэлі. Апошняя збіраецца з двух сталёвых лістоў, якія прымаюць неабходную форму ў выніку прэсавання. У прыватнасці, у іх штампуюцца пратокі для цепланосбіта.

Пры зварцы двух праштампаваўшы пласцін утвараецца тонкая панэль, таўшчыня якой ці ледзь перавышае адзін сантыметр. Радыятар можа складацца як з аднаго, так і з некалькіх такіх панэляў. Падобная канструкцыя дае мноства пераваг, але разам з тым і некаторыя недахопы, якія мы разгледзім ніжэй

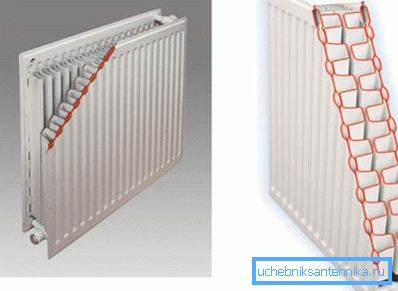

прылада канструкцыі

У параўнанні з традыцыйнымі або біметалічныя радыятары ацяплення, ёмістасць сталёвых панэляў мізэрная. Дзякуючы гэтаму ў ацяпляльнай сістэме ажыццяўляецца хуткая цыркуляцыя цепланосбіта, і, як следства, практычна маментальны нагрэў.

Ужо праз 10 - 15 хвілін панэльнае ацяпленне награвае памяшканне. Аднак, гэтая асаблівасць мае і адваротны бок - астываюць радыятары, у выпадку выключэння сістэмы, так жа хутка, як і награваюцца.

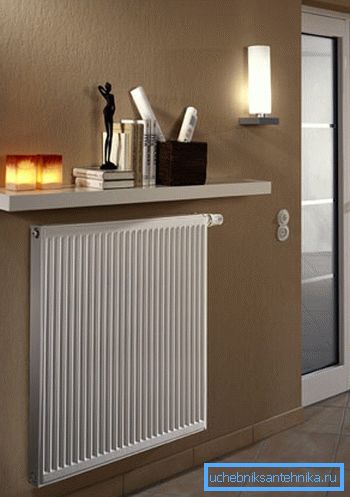

Панэльны радыятар ў інтэр'еры памяшкання

Акрамя таго, важнай асаблівасцю такой канструкцыі з'яўляецца канвекцыя паветра, праўда, гэта ставіцца толькі да радыятараў, які складаецца зь некалькіх панэляў. Дадзеная магчымасць рэалізавана дзякуючы наяўнасці паветраных каналаў, размешчаных паміж пратокамі для цепланосбіта.

У выніку прыбор ажыццяўляе нагрэў не толькі шляхам выпраменьвання цеплавой энергіі ад корпуса, але і за кошт цыркуляцыі цеплавога паветра ў памяшканні. Дзякуючы гэтаму ККД канструкцыі можа дасягаць 75 адсоткаў.

Аднак, нягледзячы на ​​тое, што панэлі для радыятараў ацяплення вырабляюць з высокатрывалай якаснай сталі, яны разлічаны для працы пры нізкім ціску ў сістэме (не больш за дзесяць атмасфер) і тэмпературы цепланосбіта да 110 градусаў па Цэльсіі. Па гэтых прычынах іх ужываюць звычайна ў прыватных і шматпавярховых загарадных хатах.

Так як у цэнтралізаваных сістэмах ацяплення ціск складае вышэй за дзесяць атмасфер, у кватэрах панэльныя батарэі усталёўваюць толькі ў выпадку ўладкавання аўтаномных ацяпляльных сістэм.

Звярніце ўвагу! Выкарыстоўваць панэльныя радыятары ў цэнтралізаванай сістэме ацяплення нельга не толькі па прычыне яе высокага ціску, але і забруджанага цепланосбіта. Вузкія пратокі хутка забіваюцца і прылада выходзіць з ладу. Таму для працы ў падобных умовах лепш выкарыстоўваць біметалічныя радыятары.

годнасці

Вартасцяў ў батарэй разгляданага тыпу даволі шмат, ніжэй прывядзем асноўныя з іх:

  • Акуратны, досыць просты, але, у той жа час стыльны дызайн. Прычым, сучаснае абсталяванне, якое прымяняецца пры вырабе гэтых прылад, дазваляе выпускаць прадукцыю ў розных стылявых варыянтах, пачынаючы ад класікі і заканчваючы мінімалізмам.
  • Магчымасць рэгулявання ступені нагрэву прыбора, дзякуючы таму, што вырабы, як правіла, камплектуюцца разнастайнымі электроннымі або механічнымі прыладамі.
  • Падвышаная цеплааддача - як ужо было сказана вышэй, выкарыстанне прынцыпу канвекцыі дазваляе значна павысіць узровень ККД.

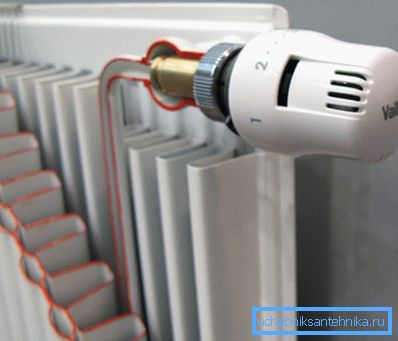

Прылада для рэгулявання нагрэву радыятара
  • Цана, значна ніжэй, чым на іншыя тыпы батарэй. Звязана гэта з тым, што сталь сама па сабе варта значна ніжэй медзі і алюмінія.
  • Эканамічнасць - так як прылады маюць невялікую ёмістасць, на нагрэў цепланосбіта затрачваецца значна менш энергіі.
  • Шматфункцыянальнасць - прылада выконвае функцыю, як звычайнага радыятара, так і канвектару.
  • Нязначны вага, дзякуючы чаму не складае працы выканаць мантаж батарэй самастойна.
  • Магчымасць падабраць прылада найбольш падыходных памераў і неабходнай магутнасці.

Савет! Надаць выгляд панэляў можна і звычайным секцыйным батарэяў, да прыкладу, чыгунным, шляхам ўстаноўкі спецыяльных панэляў. Прычым, гэта можа не толькі зрабіць іх больш прывабнымі, але і больш эфектыўнымі. Панэлі на радыятары ацяплення могуць быць выкананы з самых розных матэрыялаў, да прыкладу, з дрэва або металу.

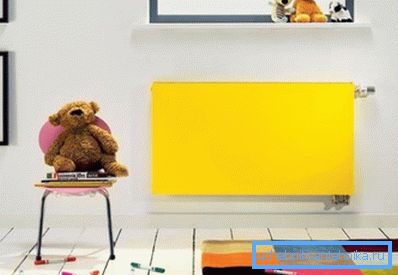

Радыятар жоўтага колеру

недахопы

Пры ўсіх вартасцях дадзеных прыбораў ацяплення, назваць іх ідэальнымі радыятарамі нельга па наступных прычынах:

  • Схільнасць уздзеянню гідраўдараў - гэта з'яўляецца адной з асноўных прычын, па якіх нельга выкарыстоўваць панэльныя батарэі ў цэнтралізаваных сістэмах ацяплення.
  • Адчувальнасць да ўзроўню кіслотнасці вады - каб пазбегнуць карозіі сталёвай паверхні, ўзровень рН цепланосбіта павінен быць стабільным і трымацца ў дыяпазоне 8,3-9,5.
  • Інструкцыя па эксплуатацыі панэльных батарэй забараняе зліваць ваду з сістэмы на доўгі час. У адваротным выпадку ўнутраныя сталёвыя сценкі канструкцыі будуць кантактаваць з кіслародам, што прывядзе да ўзнікнення карозіі.

Па гэтых прычынах далёка не ва ўсіх выпадках мэтазгодна набываць панэльныя радыятары.

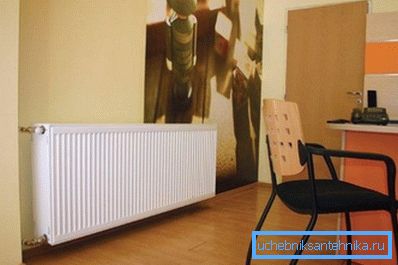

На фота - батарэя з бакавым падключэннем

Віды панэльных радыятараў

Ўсе існуючыя сталёвыя панэльныя радыятары дзеляцца на некалькі груп.

У прыватнасці, па спосабе падключэння іх можна ўмоўна падзяліць на два віды:

  • Прылады з ніжнім падключэннем - абодва патрубка батарэі размешчаны ўнізе. Такое падключэнне з'яўляецца зручным у тых выпадках, калі трубы ацяплення праходзяць у падлозе. Праўда, варта ўлічваць, што ў гэтым выпадку каэфіцыент цепластрат досыць вялікі.
  • З бакавым падключэннем - у гэтым выпадку які падводзіць патрубок размешчаны зверху, а адводзіць - знізу. Гэта дазваляе забяспечыць раўнамерны абаграванне прыбора ацяплення. Праўда, калі канструкцыя мае шмат секцый, то ў гэтым выпадку паўстануць значныя цепластраты.

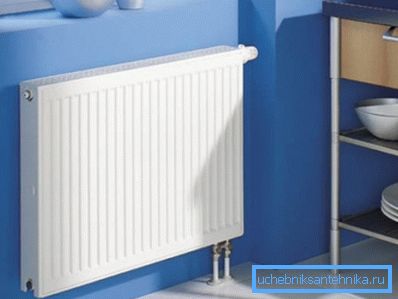

Батарэя з ніжнім падключэннем

Як ужо было сказана вышэй, якія разглядаюцца радыятары могуць адрознівацца колькасцю панэляў. Па гэтай прыкмеце яны класіфікуюцца на наступныя тыпы:

тып 10 Ўяўляюць сабой однорядное прылады без канвекцыйных каналаў.
тып 11 Складаюцца з адной панэлі, аднак, у адрозненне ад апошніх, маюць сталёвую лачанне, якая забяспечвае канвекцыю паветра.
тып 21 Канструкцыя складаецца з двух панэляў.
тып 22 Прылада ўключае ў сябе дзве панэлі і дзве лачання, дзякуючы чаму паветраныя каналы размешчаны па абодва бакі радыятара.
тып 21 Канструкцыя ўяўляе сабой сталёвы панэльны радыятар ацяплення, выкананы з трох панэляў з трыма радамі оребренной для праходжання паветраных мас.

Савет! Ведаючы тыпы радыятараў, не складзе працы пісьменна падабраць прыборы ацяплення, у адпаведнасці з плошчай обогреваемого памяшкання.

Схема размяшчэння панэляў

Таксама прылады адрозніваюцца памерамі, якія могуць быць наступнымі:

  • Шырыня - 40 - 300 см;
  • Вышыня - 30 - 90 см.

Таму, перш чым набудзь прылады, неабходна разлічыць памеры радыятараў ацяплення, якія залежаць ад плошчы памяшкання і магутнасці сістэмы.

Вытворцы панэльных сталёвых батарэй

Як вядома, якасць батарэй залежыць не толькі ад тыпу канструкцыі, але і вытворцы. Таму не варта аддаваць перавагу найболей танным вырабам ад малавядомых вытворцаў. Нязначная выгада можа прывесці да таго, што ўжо ў хуткім часе прыйдзецца сваімі рукамі мяняць радыятары.

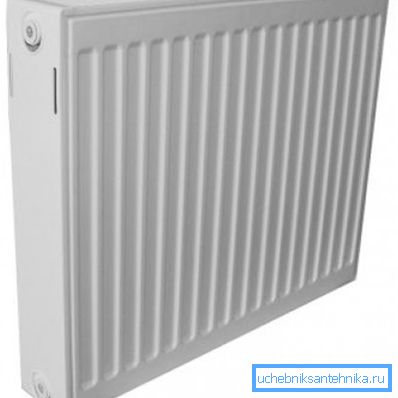

сталёвы радыятар

Добра сябе зарэкамендавалі панэлі наступных вытворцаў:

  • Будерус (Германія);
  • Thermoplus (Італія);
  • Лідзея (Расія);
  • Kermi (Германія) і інш.

Акрамя таго, набываць вырабы варта ў буйных будаўнічых крамах, каб пазбегнуць падробкі і быць упэўненым у выкананні гарантыйных абавязкаў прадаўцом.

выснову

Панэльныя сталёвыя радыятары валодаюць побач пераваг перад аналагамі, аднак, варта ўлічваць, што іх прымяненне абмежавана некаторымі тэхнічнымі характарыстыкамі. Калі ўмовы ў вашай ацяпляльнай сістэме адпавядаюць патрабаванням гэтых прыбораў, то яны стануць выдатным выбарам.

З відэа ў дадзеным артыкуле можна подчерпнуть некаторую дадатковую інфармацыю па гэтай тэме.
